Desmontando la Zeiss Ikon Box Tengor 756.

Zeiss Ikon
Box tengor 54/2
Modelo 1926

Desmontar esta Box Tengor es muy sencillo, como el resto de las cámaras posteriores de su serie. Claro que al principio da algo de respeto hacerle la autopsia a una cámara casi centenaria así porque sí, ya que la abrí por simple curiosidad científica, y siempre puede visitarte Murphy y aplicarte alguna de sus leyes a cuento.
De todos modos, como dicho, la operación no entraña ningún peligro especial, así que se puede abrir y cerrar sin mayor problema.

Simplemente hay dos tornillos que se encargan de sujetar la tapa frontal a la cámara, y están localizados en su parte delantera superior e inferior. Los removemos con un desatornillador plano fino.

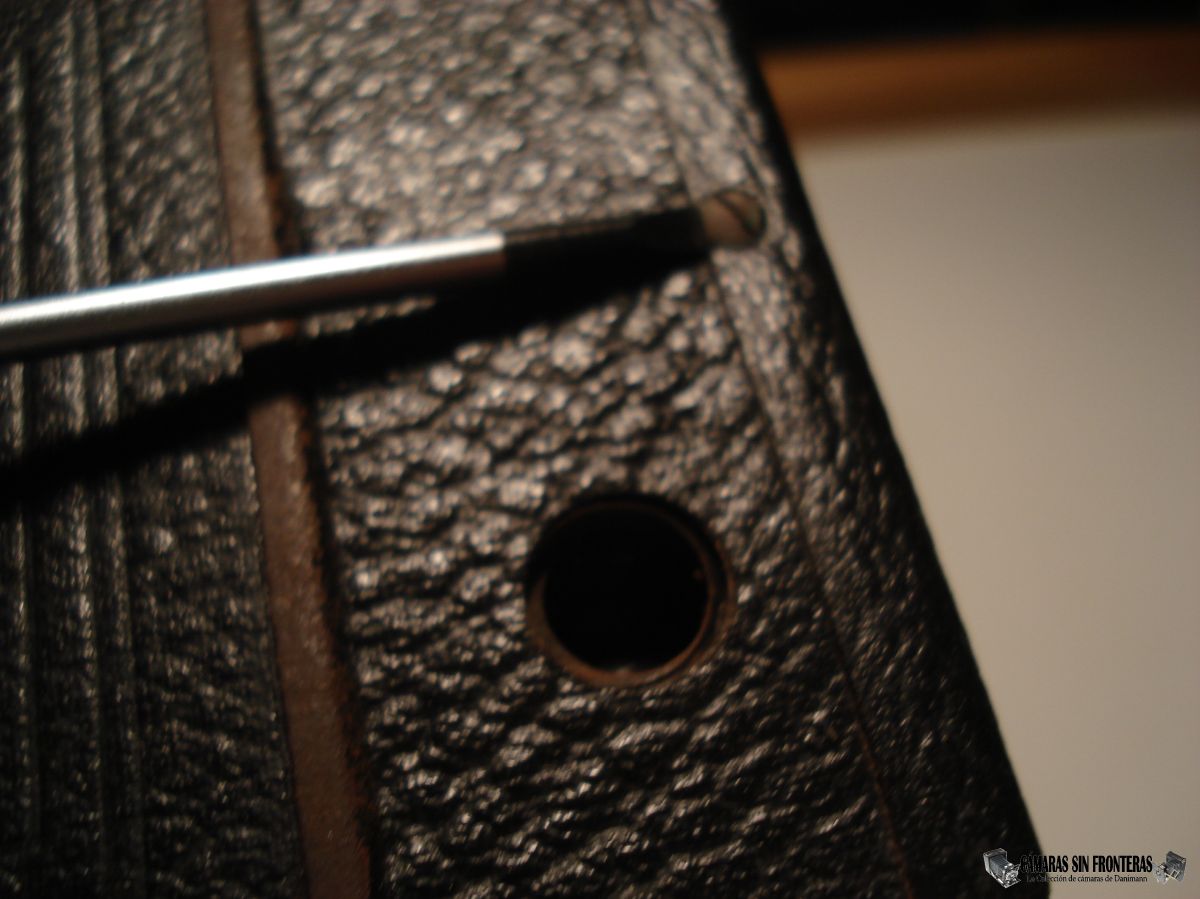

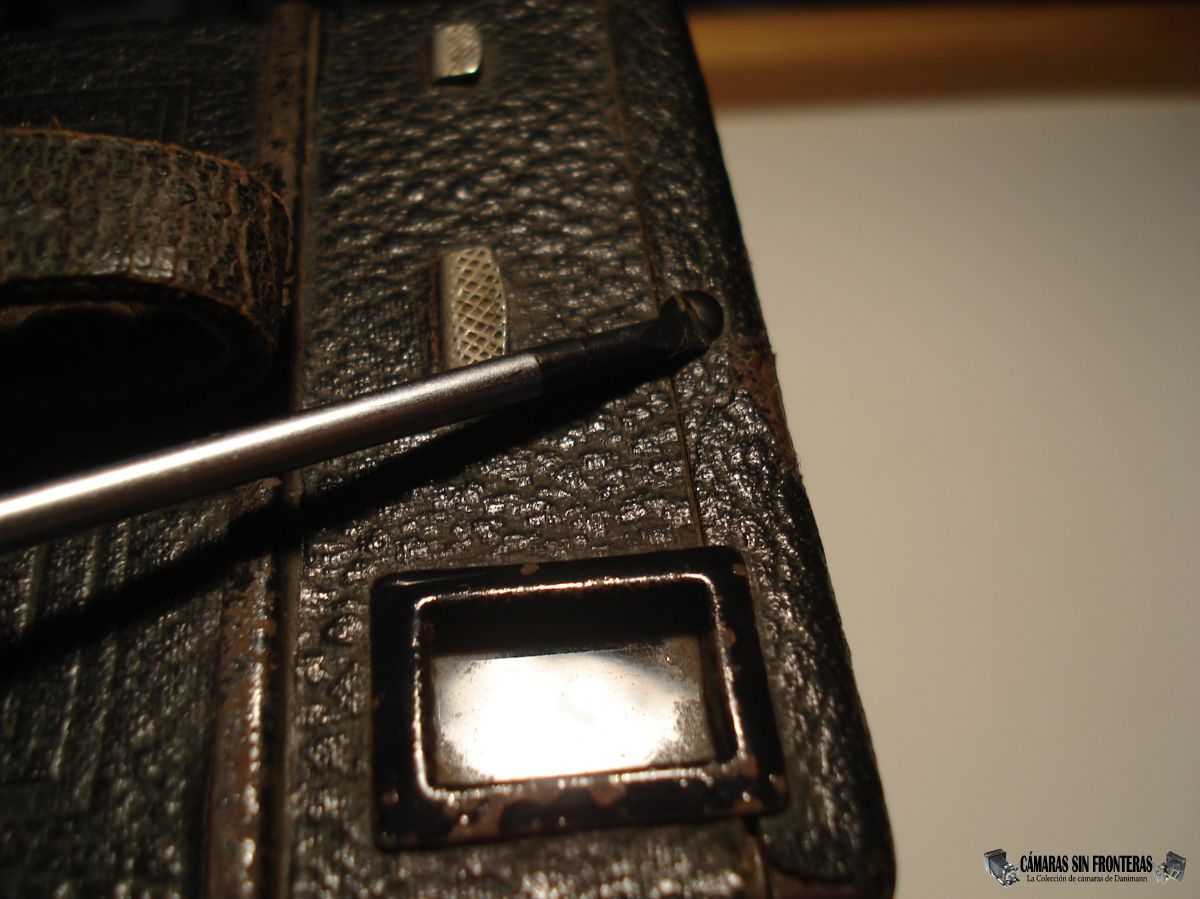

Vista superior Tornillo superior Tornillo inferior

Ahora retiramos la tapa frontal tirando de ella. No hay que preocuparse de ningún mecanismo u otra cosa que no veamos y quede enganchada al frontal. Observad que tanto en la tapa frontal como dentro de la cámara aparece el número "6" escrito a mano. Debió de escribirlo la persona que montó la cámara en su día, para no confundir piezas.

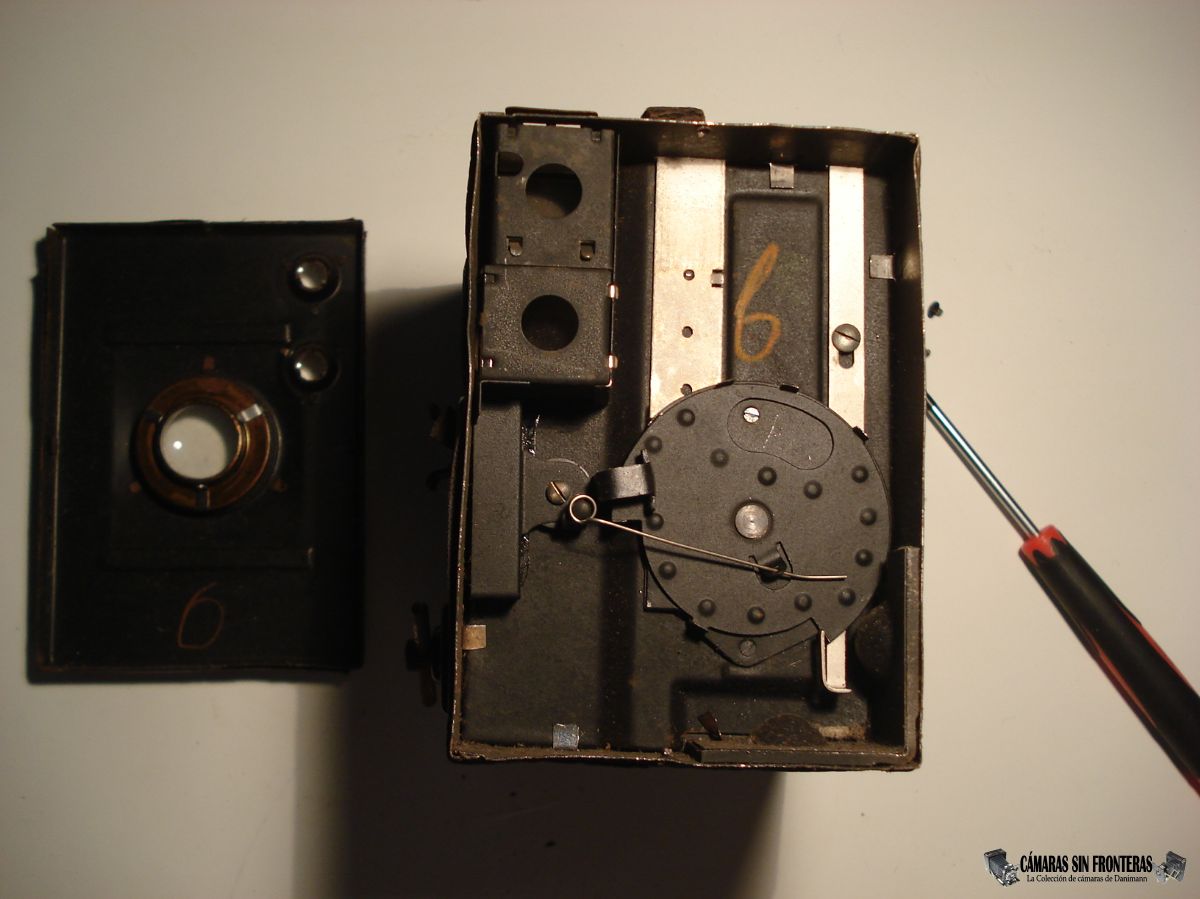

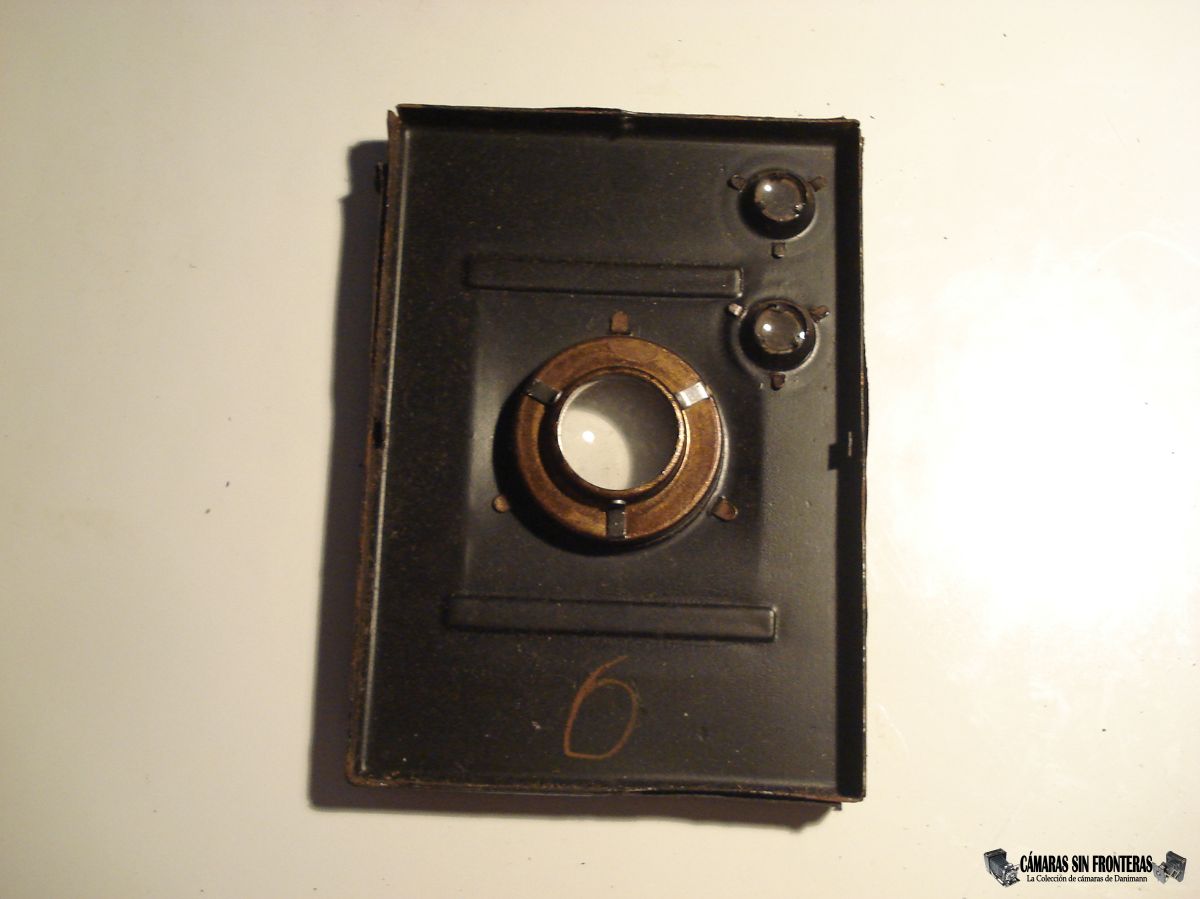

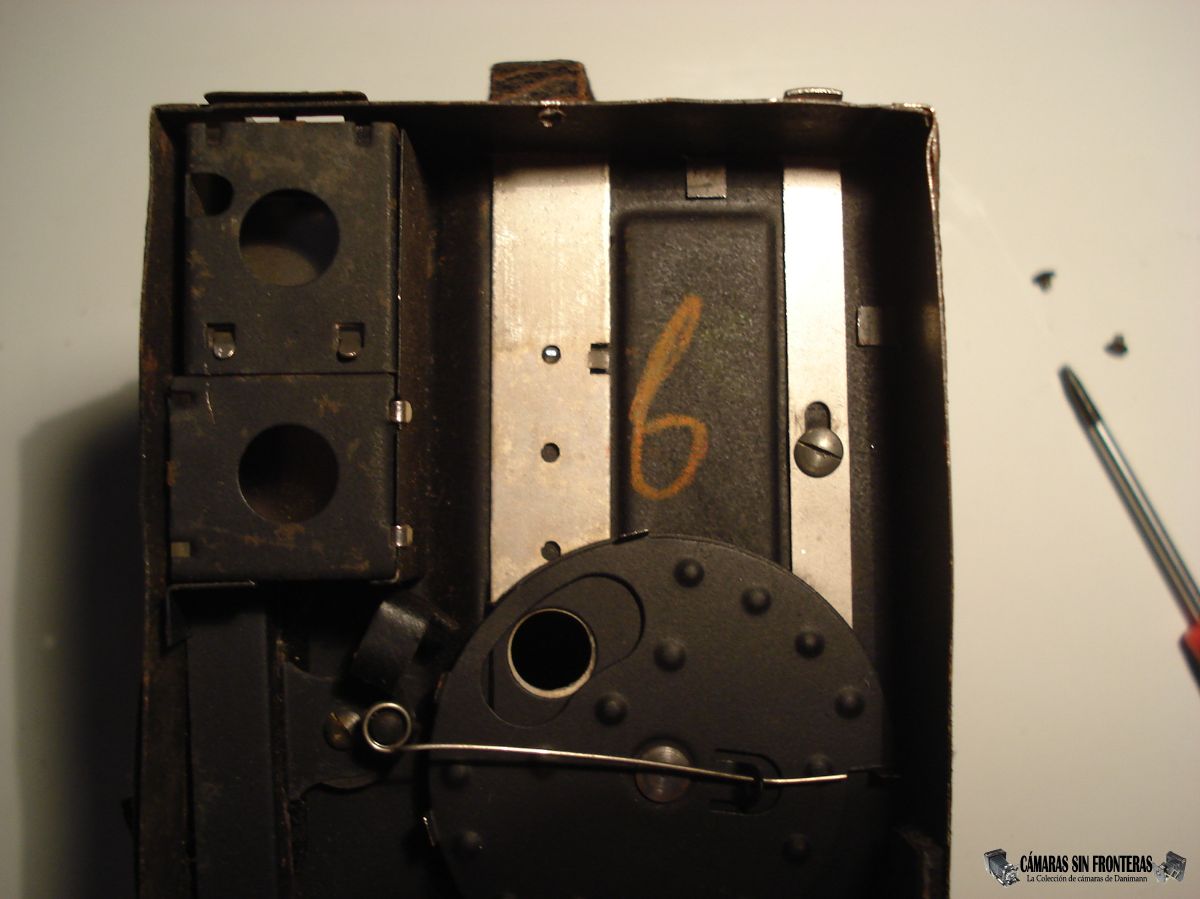

Frontal desmontado Frontal (reverso) Interior de la cámara

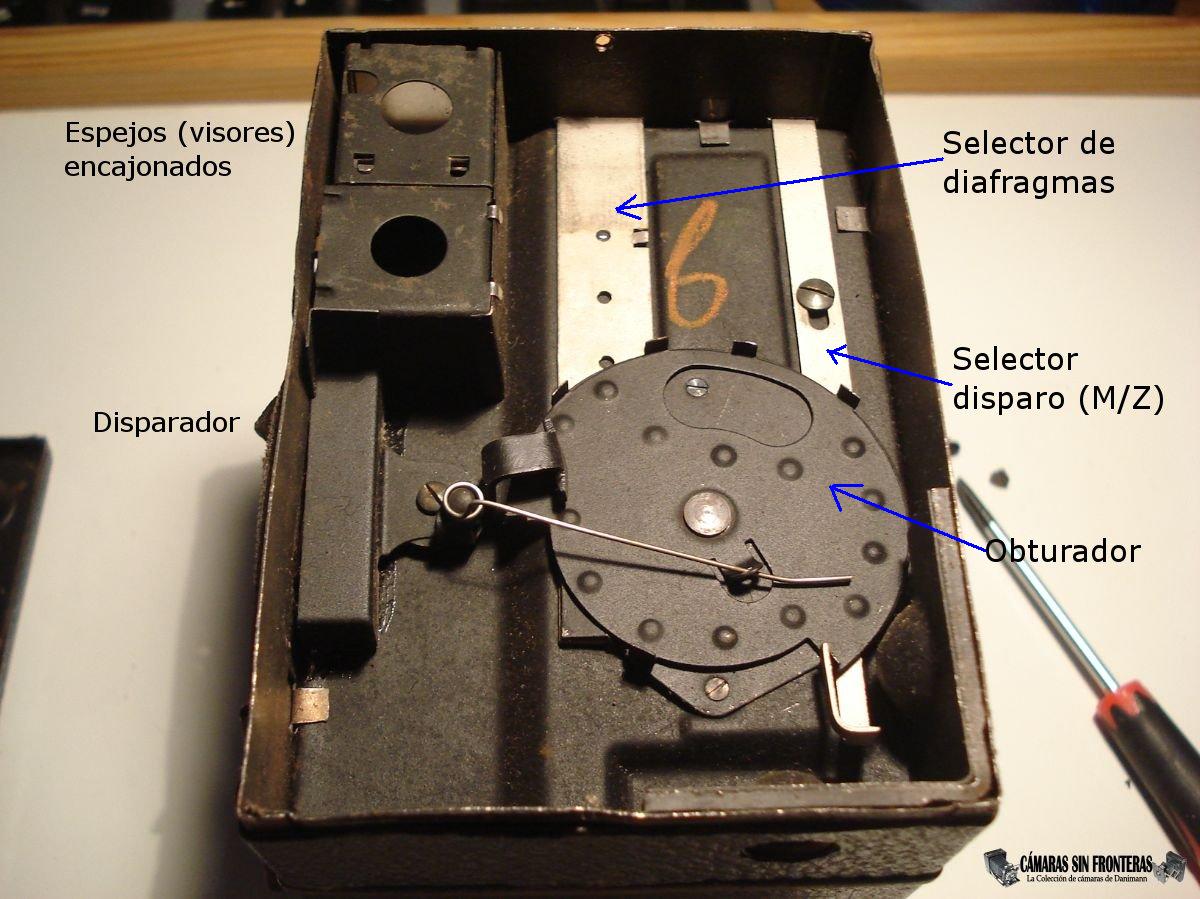

Una vez dentro, ya podemos contemplar la maquinaria. Aunque exteriormente es muy similar a la cámara americana de cajón Kodak Brownie haciéndonos incluso pensar si no será la una copia de la otra, por dentro hay diferencias sensibles entre las dos. Veamosla en detalle:
- Lleva dos visores laterales uno encima del otro. Los espejos de los visores están protegidos por cajas metálicas. Esta disposicíon y la protección se perderían en el siguiende modelo de 1928, por una disposición más "clásica" para estas cámaras.
- Disparador simple de resorte sin retorno (dispara al subirlo y al bajarlo) y ausencia de rosca para latiguillo.
- Un simple obturador rotativo de forma circular con una apertura longitudinal que pasa por delante del objetivo.
- Un selector M/Z (Momentaufnahme/Zeitaufnahme) para obturación momentánea (~1/25s) y exposición contínua accionable desde la parte superior (tirando de ella).
- Al disparar en "Z" el obturador queda abierto hasta que accionemos de nuevo el disparador (subiéndolo o bajándolo) o volviendo a poner el selector en posición "M" (bajada).

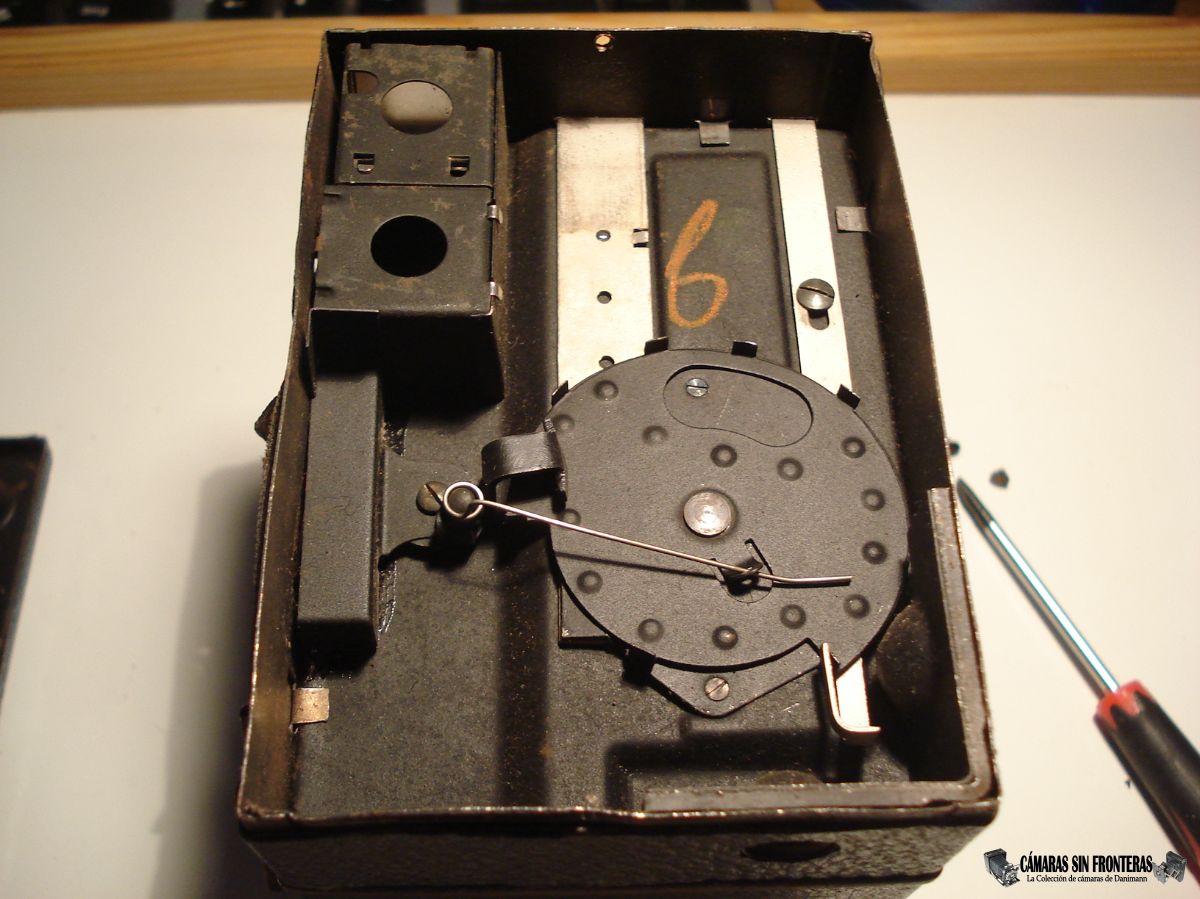

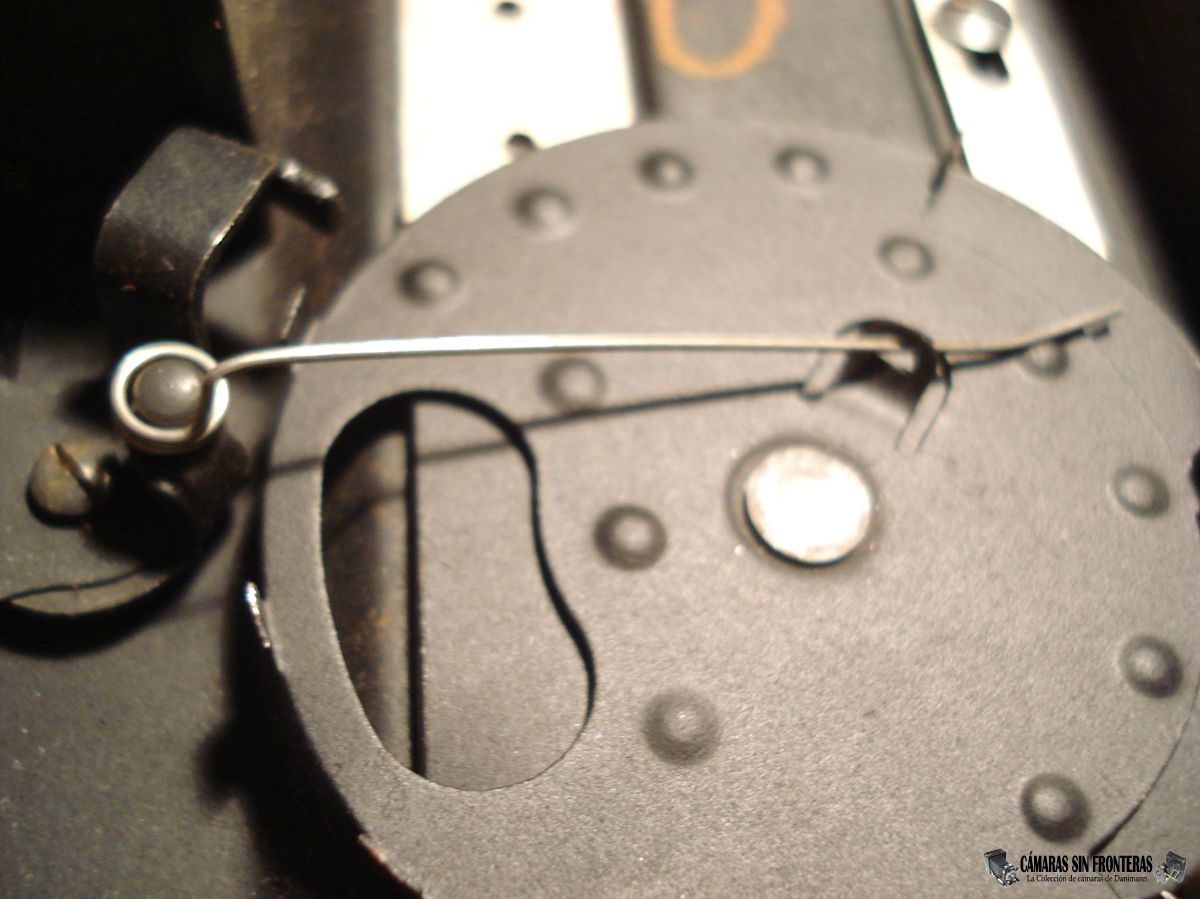

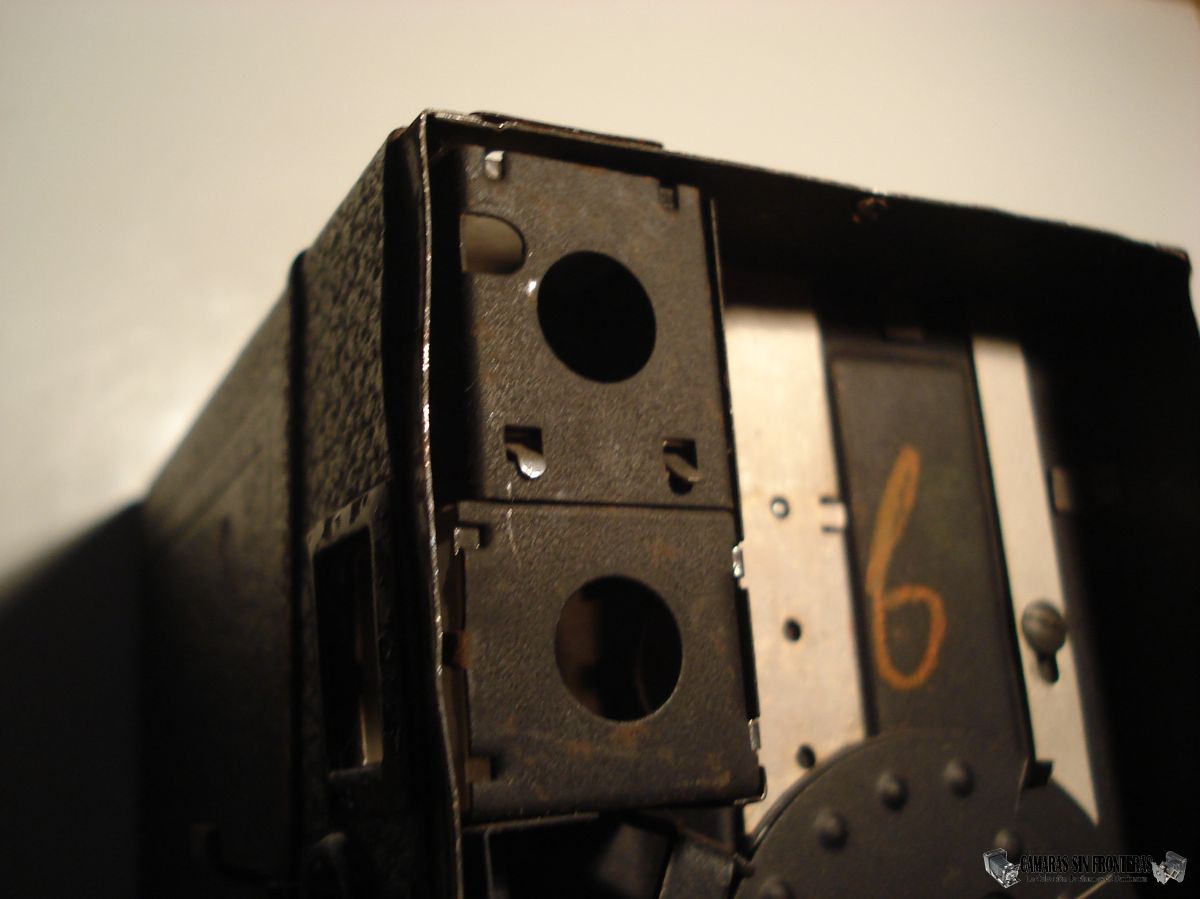

Obturador sin accionar Espejos encajonados

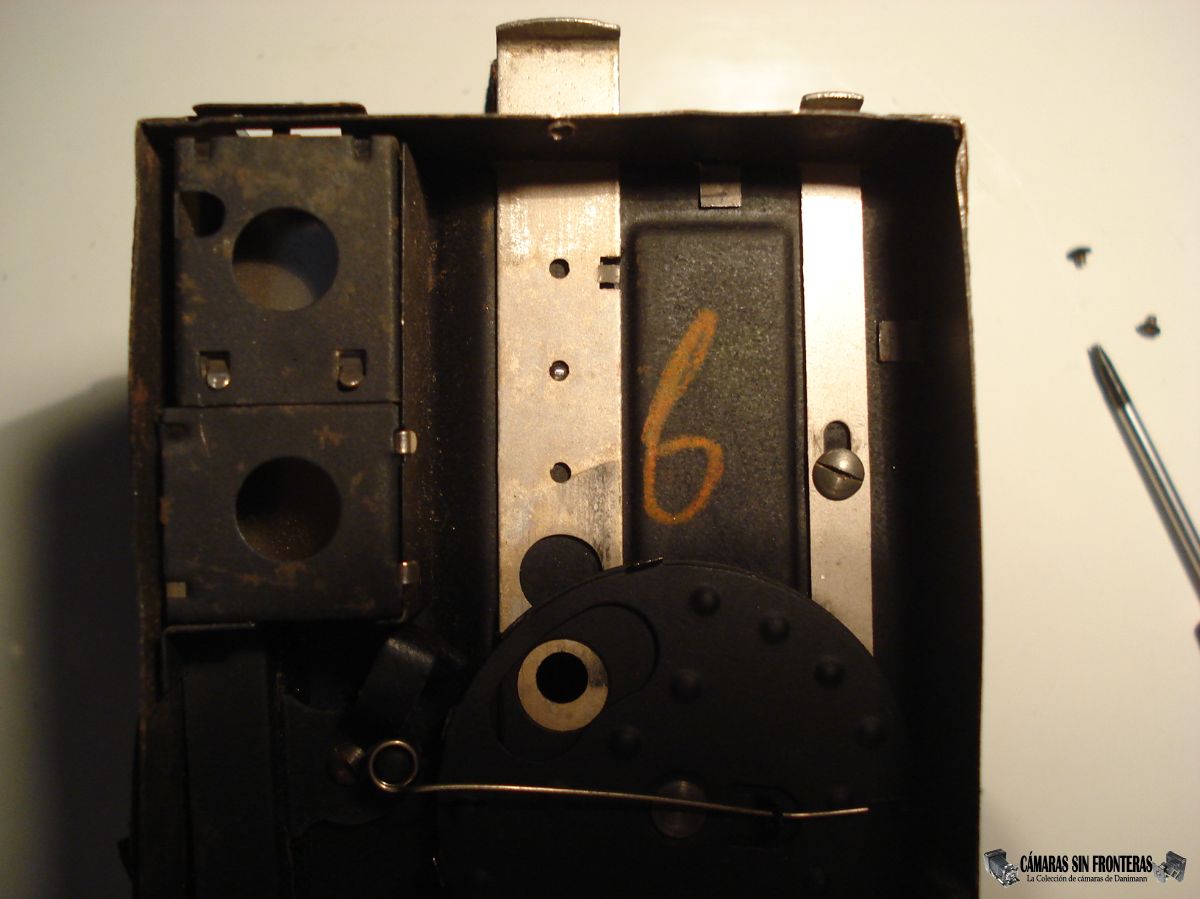

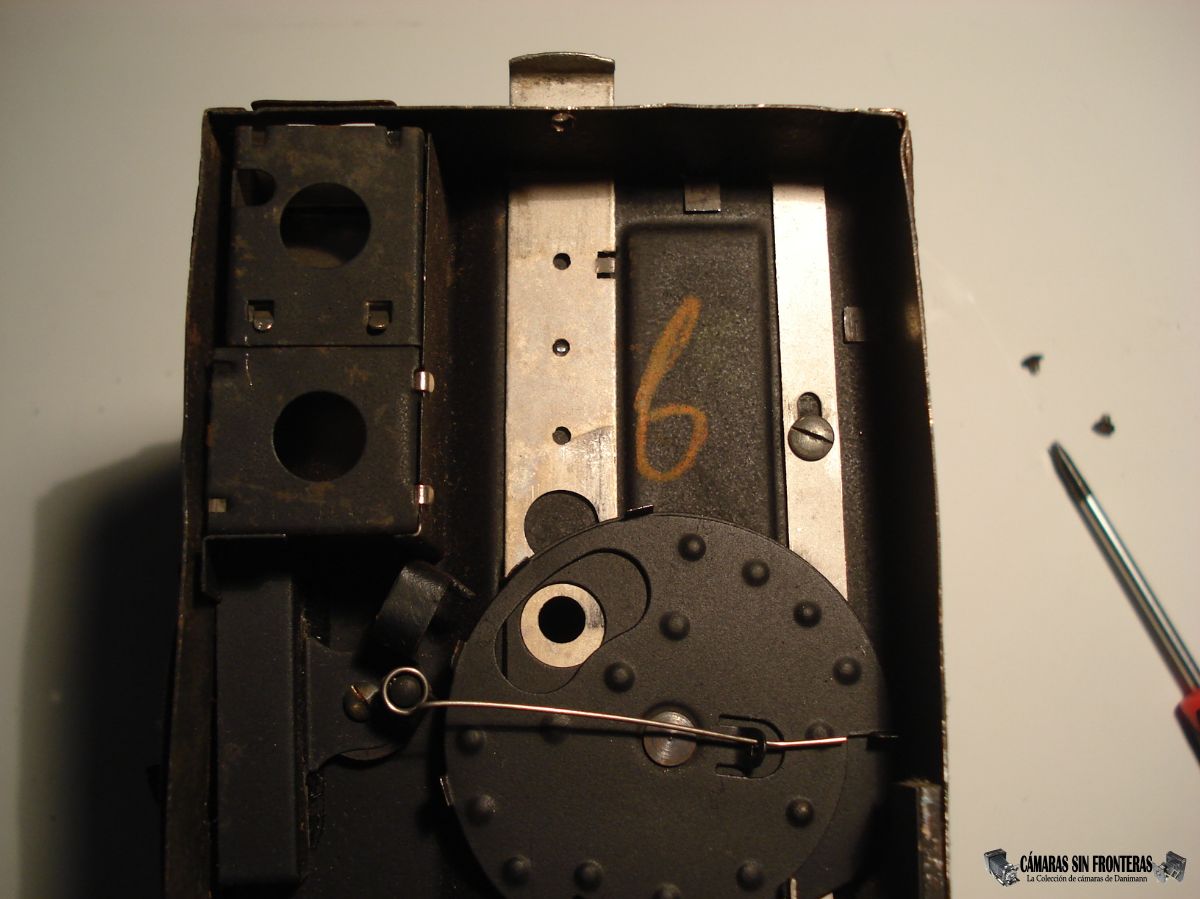

Diafragma 1:11 Diafragma 1:18 Diafragma 1:25

Aprovechamos ahora para limpiar bien el interior de polvo y suciedad, y sobre todo las lentes y espejos. Si no están rotas y no hay que cambiarlas, mejor no aventurarse a desmontarlas. Se pueden limpiar con un paño y con bastoncillos higiénicos para las partes donde no alcance el paño con los dedos.

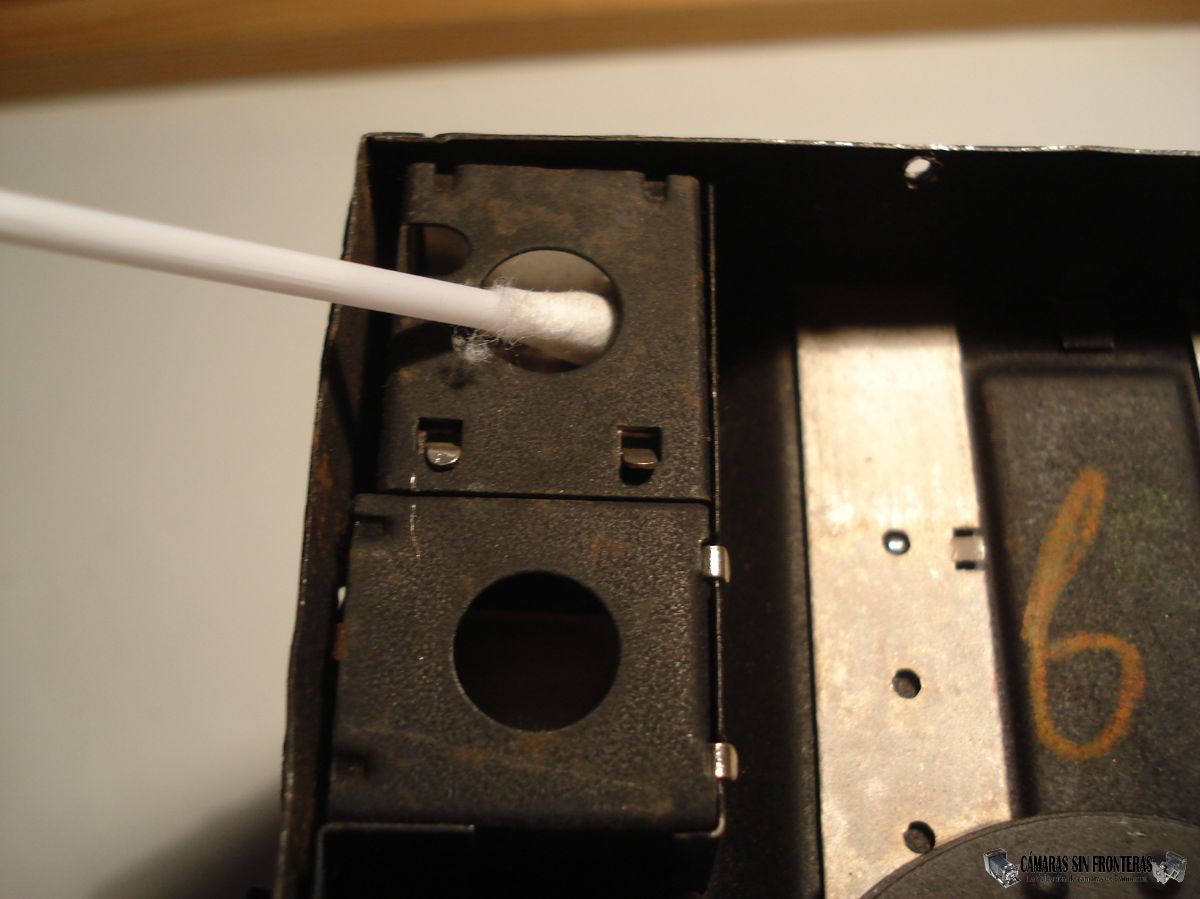

Limpiando los espejos

Si alguna parte del obturador falta o está rota (no es aquí el caso) podréis identificarla fácilmente y repararla caso necesario.

Montarla de nuevo es tan fácil como desmontarla; simplemente colocad la tapa (que quede debajod e los marcos de los visores) y atornilladla de nuevo.

Aquí veis en video cómo funciona el obturador en sus dos posiciones.

Obturación ~1/25sec (M) Obturación contínua (Z)
