Desmontando la Zeiss Ikon Box Tengor 902 (54/14)

Zeiss Ikon Box Tengor 902 (54/14) Modelo 1928

Esta cámara está por suerte en mucho mejores condiciones que su hermana menor 54/14.

Como en otros casos, desmontar esta Box Tengor es muy sencillo y la operación no entraña ningún peligro especial, así que se puede abrir y cerrar sin mayor problema. La cámara es en este sentido casi exacta al modelo 54/2 contemporáneo, por lo que de nuevo este artículo, a excepción de las fotos, es prácticamente el mismo que el de dicha cámara u otras semejantes.

Simplemente hay dos tornillos que se encargan de sujetar la tapa frontal a la cámara, y están localizados en su parte delantera superior e inferior. Los removemos con un desatornillador plano fino (en mi ejemplar faltan, como comentado)

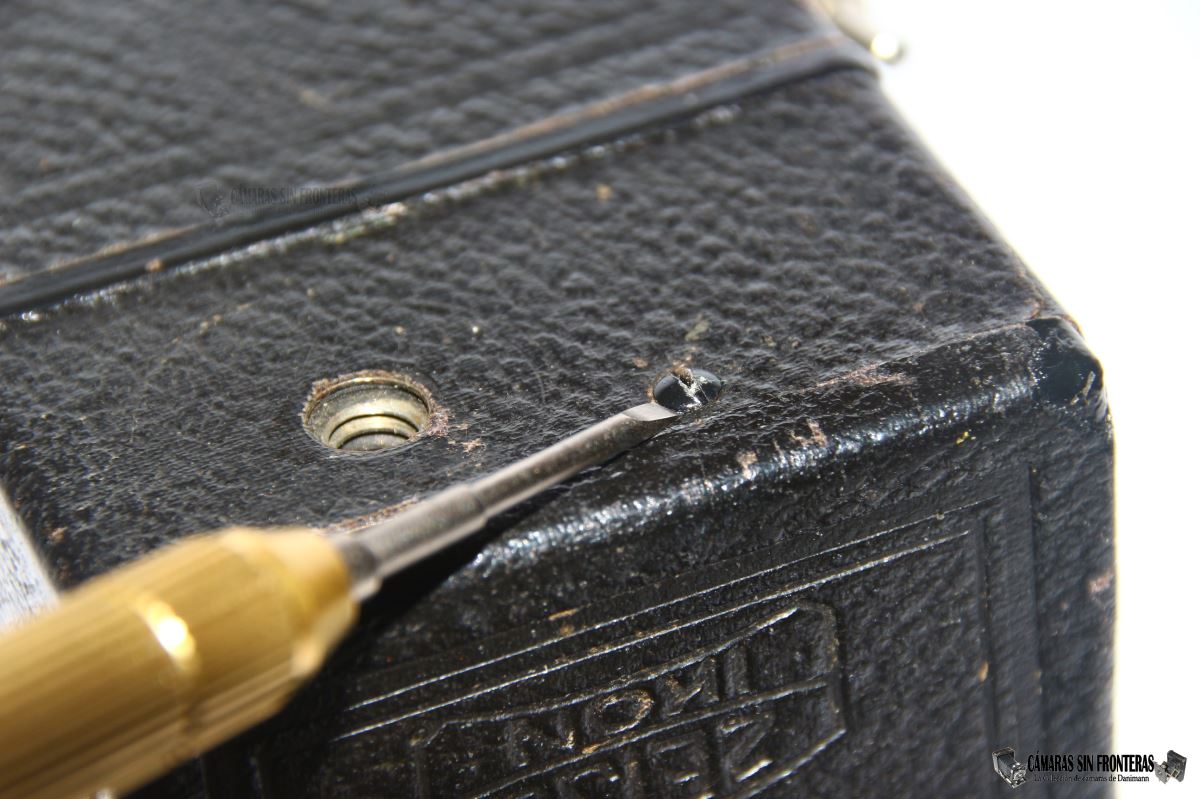

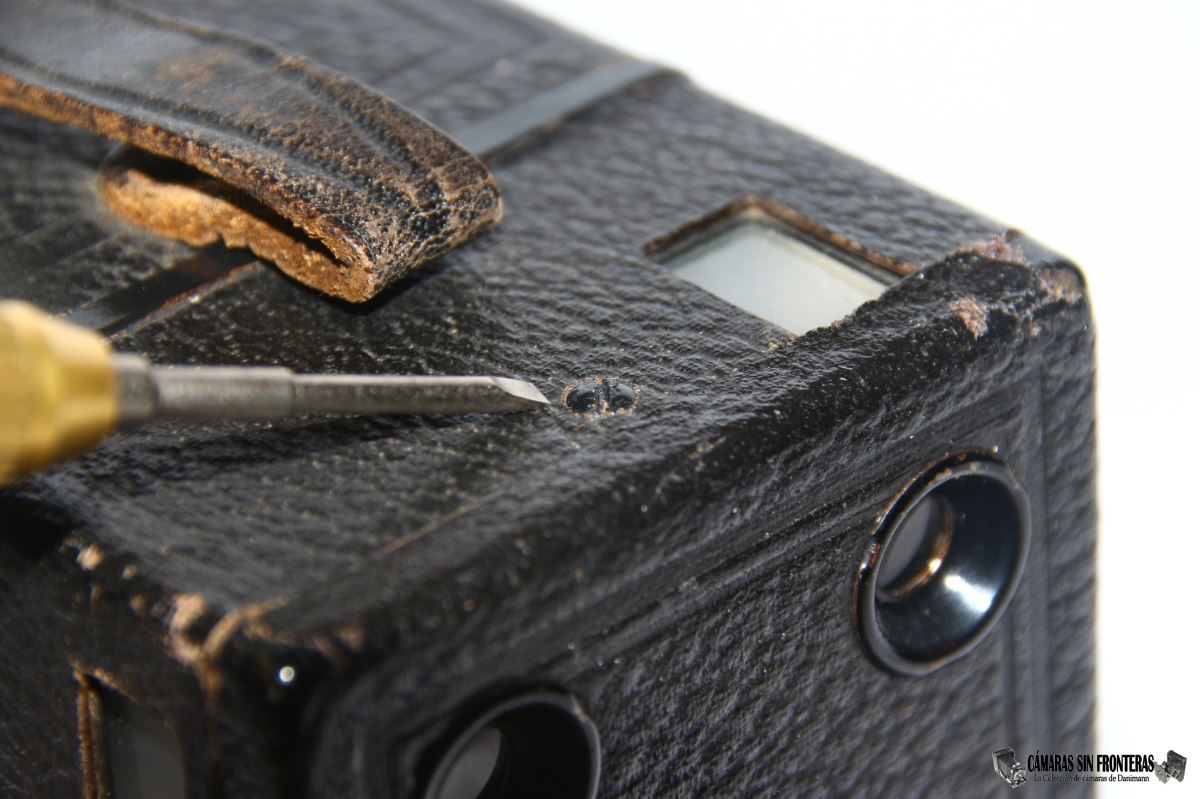

Tornillo superior	Tornillo inferior

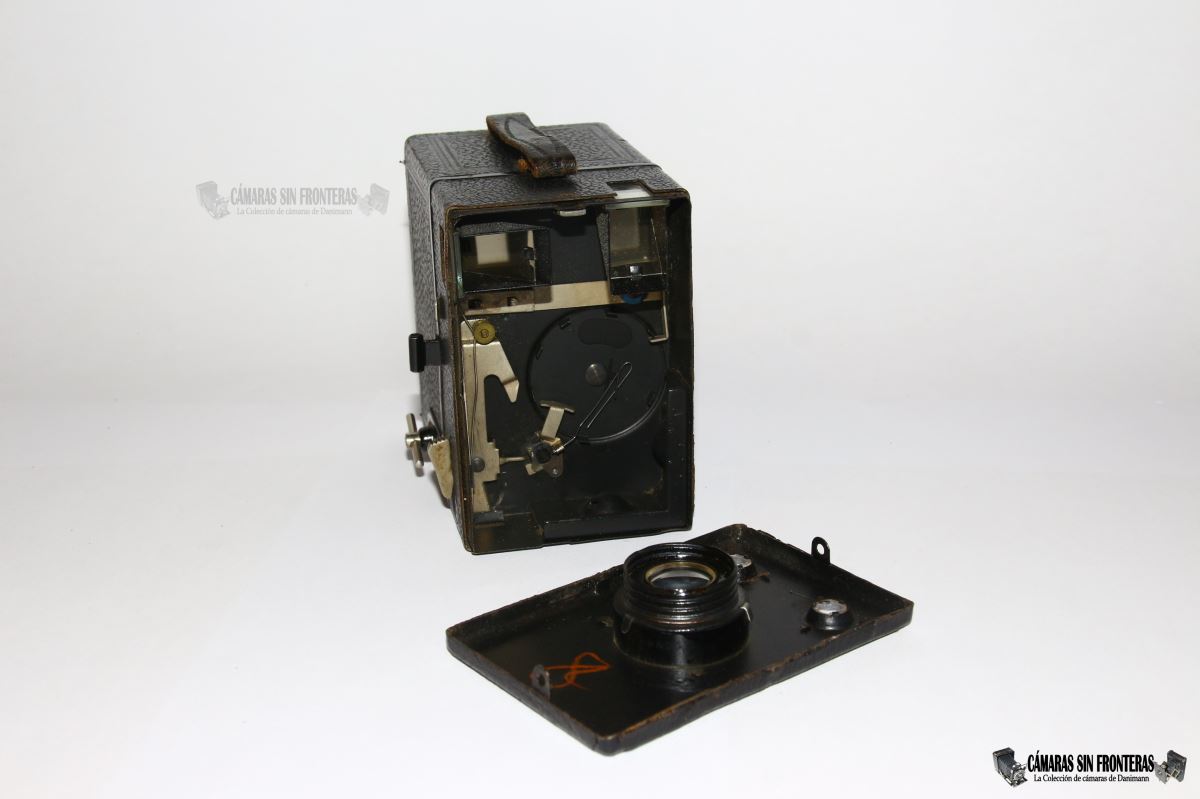

Ahora retiramos la tapa frontal tirando de ella. No hay que preocuparse de ningún mecanismo u otra cosa que no veamos y quede enganchada al frontal. En la parte trasera de la placa frontal que incorpora al objetivo encontramos un número "8" de referencia escrito a mano como en otras Box Tengor de esta época. Esta referencia era para no mezclar las piezas de diferentes cámaras al ensamblarlas.

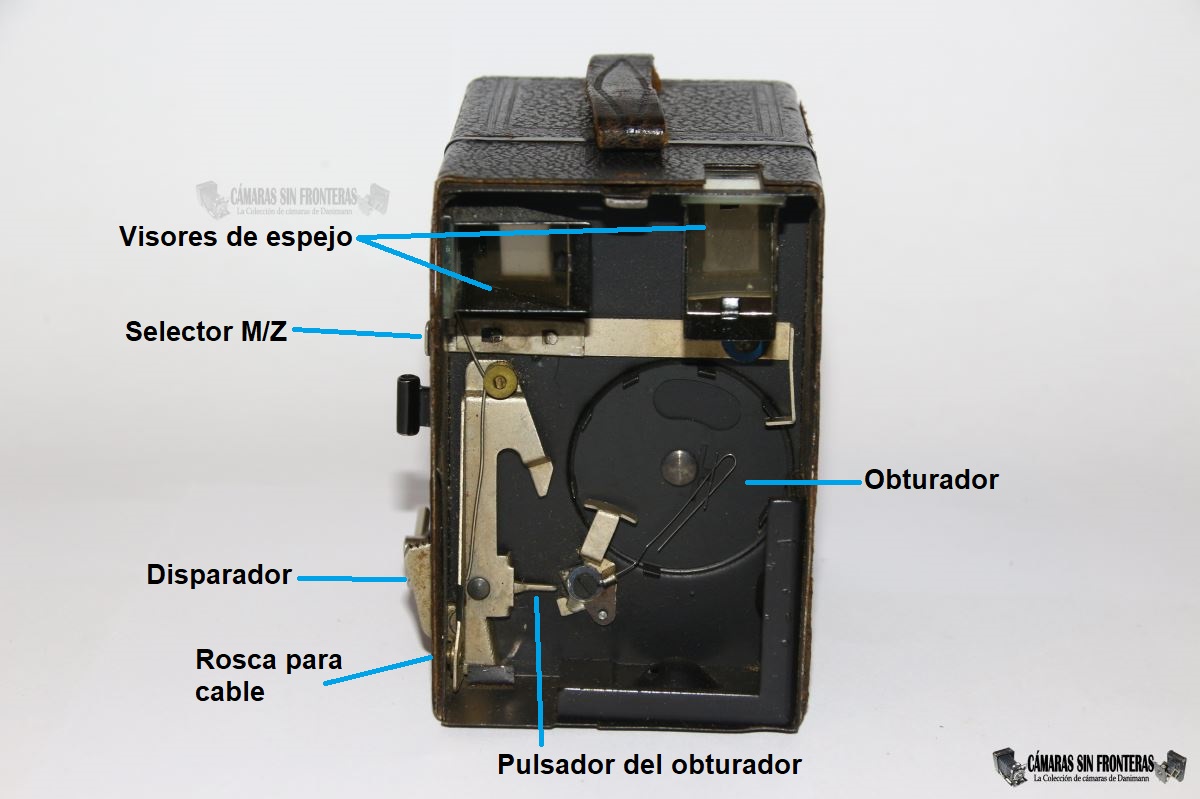

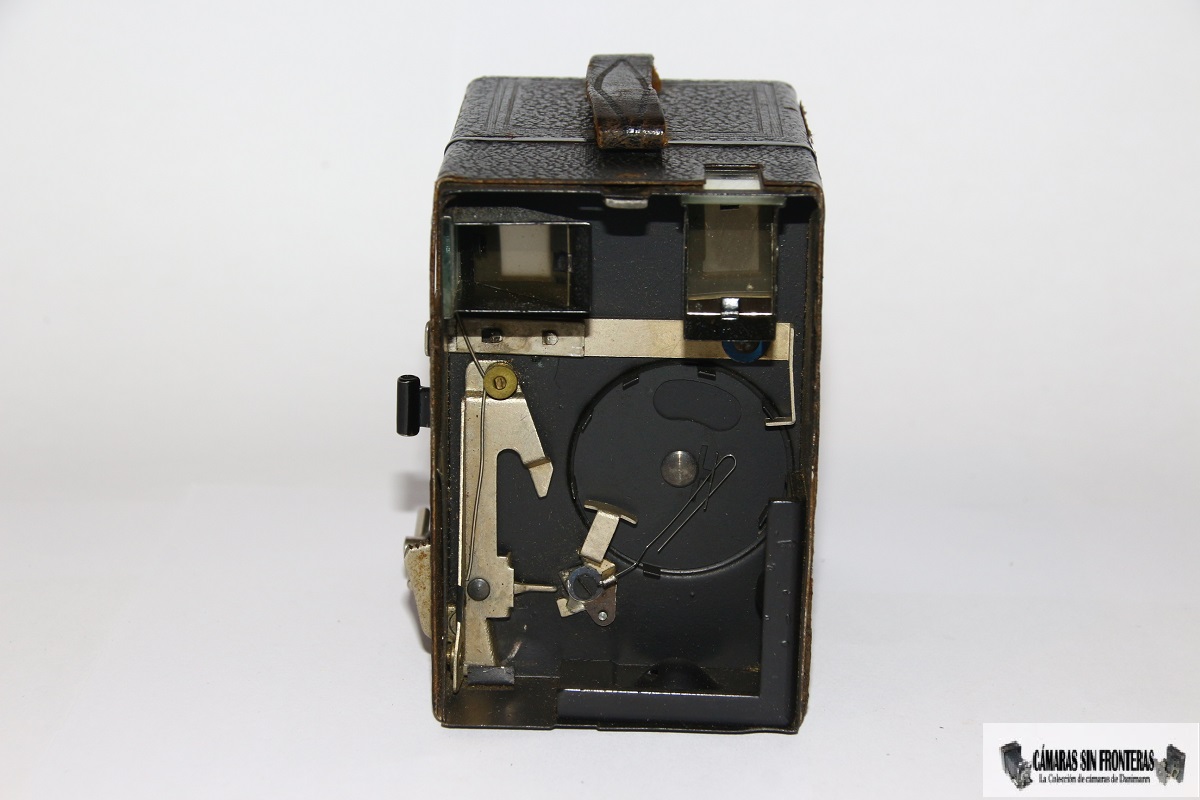

Una vez dentro, ya podemos contemplar la maquinaria. Veamosla en detalle:
- Lleva dos visores, colocados cada uno en la parte superior. Los espejos vienen encajados en trapecios metálicos. Esta disposicíon era una innovación con respecto a los modelos anteriores, directamente heredados de Goerz.
- Disparador simple de resorte sin retorno con pulsador único para casa rotación del obturador. - Rosca para cable disparador.
- Un selector M/Z (Momentaufnahme/Zeitaufnahme) para obturación momentánea (~1/25s) y exposición contínua accionable desde la parte lateral (tirando de ella).
- Al disparar en "Z" el obturador queda abierto hasta que accionemos de nuevo el disparador o volviendo a poner el selector en posición "M" (bajada).

De nuevo evolucionando del modelo anterior, la cámara es completamente de metal (chapa) sin ningún elemento estructural de madera.

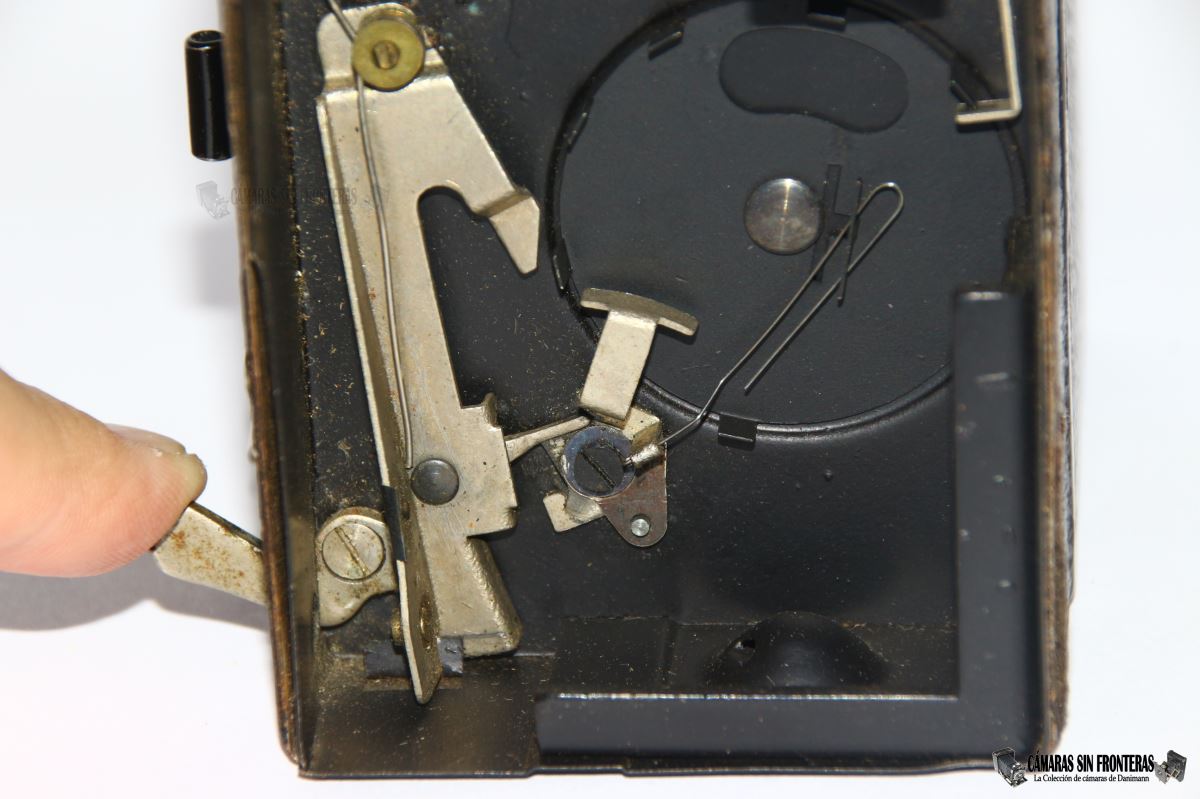

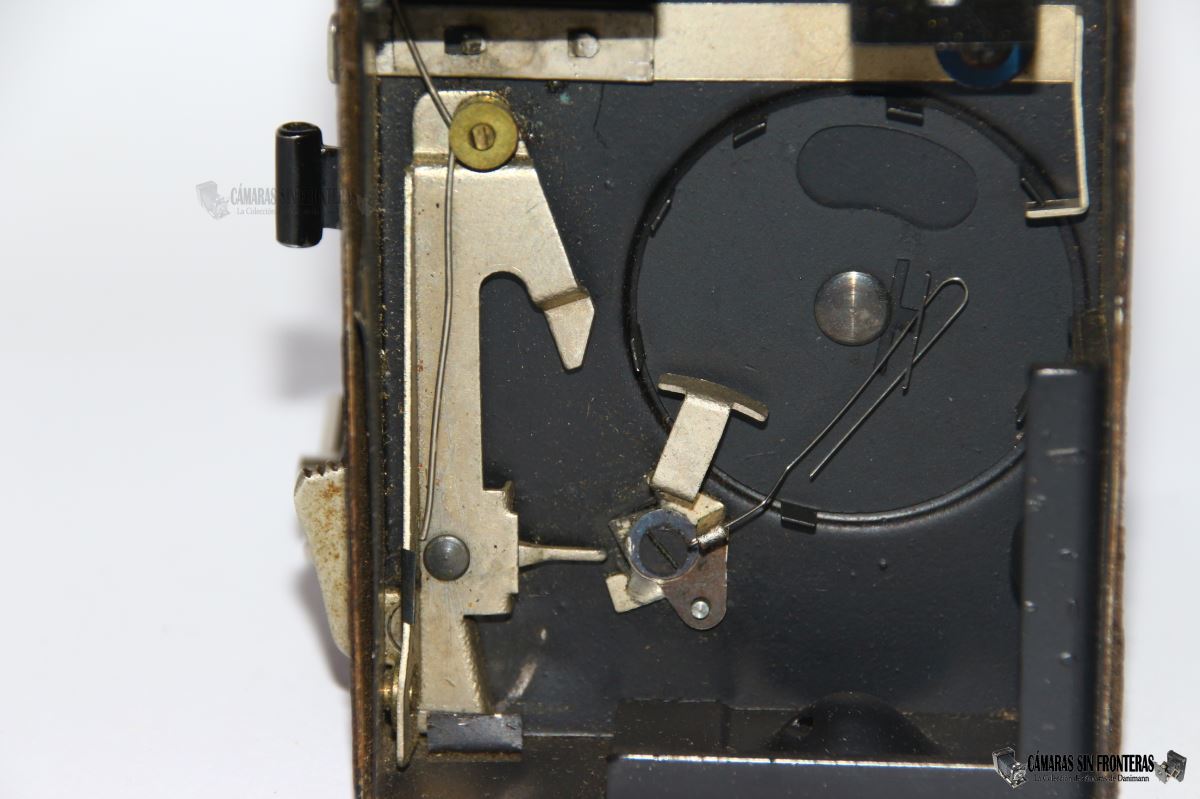

Disparador en reposo	Disparador accionado

La cámara carece de selector de diafragmas.
Aprovechamos ahora para limpiar bien el interior de polvo y suciedad, y sobre todo las lentes y espejos. Si no están rotas y no hay que cambiarlas, mejor no aventurarse a desmontarlas. Se pueden limpiar con un paño y con bastoncillos higiénicos para las partes donde no alcance el paño con los dedos.

Si alguna parte del obturador falta o está rota nos podemos fijar en cámaras similares para repararla.

Montarla de nuevo es tan fácil como desmontarla; simplemente colocad la tapa y atornilladla de nuevo.
