Este obturador fue diseñado, como su nombre indica, para utilizar en cámaras de estudio por profesionales fotográficos.
Tiene la impresionante cantidad de 10 palas para el obturador que además ejerce de diafragma para la cámara. Una palanca superior nos permite abrir el diafragma-obturador completamente para enfocar. El disparo se realiza sólo mediante pera de aire ajustada a su válvula pneumática y el diafragma se cierra al liberar la presión de aire ejercida con la misma; de esta manera se consiguen velocidades de obturación desde 1/5s e inferiores (más lentas). El disparo abre y cierra las 10 láminas hasta una apertura del mismo fijada anteriormente (por lo que el obturador actúa así igualmente de diafragma) desde el centro consiguiendo una mayor profundidad de campo.
Según Wollensak se trata de un obturador muy silencioso al utilizar topes de goma en la maquinaria y se produjo en dos modelos; un modelo "A" (de color negro) para situar tras la lente y que se comercializaría hasta 1911/1912 y un modelo "B" (primeramente acabado en latón) para colocar entre las lentes. Aunque en un principio fuera concebido para utilizarlo con lentes Wollensak, era normalmente acoplable por cargo extra a otros objetivos.
Se le otorgó la patente número 846.540 el 12 de marzo de 1907.
 |

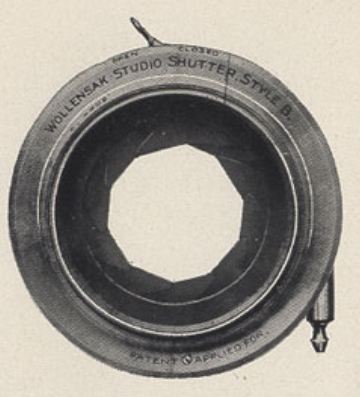

Aunque aún no estuviera patentado, como se ve en el propio objetivo, la Wollensak no se resistió a lanzar su Studio ya en 1906, cuando solicitaron dicha patente. Lo anuncian como totalmente silencioso y con un iris/obturador de 10 palas. La versión "A" está lacada en negro y se utiliza al final del objetivo y el modelo "B" en color natural latón, está construido para ser situado en medio del barril de los grupos ópticos (como un obturador central más). Estos eran sus formatos y precios: - No.1 con apertura 52mm, para lentes con barril de 89mm: 6,00$ Modelo A / 8,00$ Modelo B - No.2 con apertura 62mm, para lentes con barril de 108mm: 7,00$ Modelo A / 9,00$ Modelo B - No.3 con apertura 75mm, para lentes con barril de 124mm: 8,00$ Modelo A / 10,00$ Modelo B - No.4 con apertura 89mm, para lentes con barril de 150mm: 10,00$ Modelo A / 12,00$ Modelo B - No.5 con apertura 105mm, para lentes con barril de 175mm: 12,00$ Modelo A / 14,00$ Modelo B Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. Notad que el tamaño de alguno de estos obturadores es más que considerable, por ejemplo si nos fijamos en el No.5 que se acoplaba en objetivos de hasta 17,5cm de diámetro! En el obturador se aprecia un "Patent applied for" por lo que grabado para el catálogo y los primeros modelos comercializados datarían de entre el 26 de junio de 1926 (fecha de petición de patente) y el 12 de marzo de 1907 (fecha de concesión de la patente). También vemos un "OPEN/CLOSED" grabado en la parte superior a ambos lados de la palanca de apertura de enfoque del diafragma-obturador. |
| 1906 |
 |

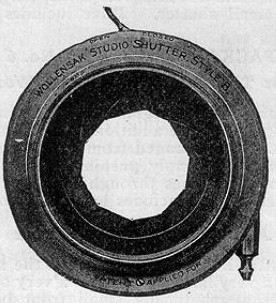

Primera mención del Wollensak Studio encontrada fuera del catálogo Wollensak, en el catálogo de 1907 de la casa Sweet & Wallach de Chicago. Modelo B denominado "Iris Studio Shutter" Estos eran sus formatos y precios, exactos a los anunciados por la propia Wollensak un año antes: - No.1 con apertura 52mm, para lentes con barril de 89mm: 6,00$ Modelo A / 8,00$ Modelo B - No.2 con apertura 62mm, para lentes con barril de 108mm: 7,00$ Modelo A / 9,00$ Modelo B - No.3 con apertura 75mm, para lentes con barril de 124mm: 8,00$ Modelo A / 10,00$ Modelo B - No.4 con apertura 89mm, para lentes con barril de 150mm: 10,00$ Modelo A / 12,00$ Modelo B - No.5 con apertura 105mm, para lentes con barril de 175mm: 12,00$ Modelo A / 14,00$ Modelo B Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. |
| 1908 |
 |
Roderus & Kablam ofrecieron desde Braddock el Wollensak Studio (Modelo B), en estos formatos y precios:
- No.1 para lentes con barril de 89mm: 8,00$ Modelo B - No.2 para lentes con barril de 108mm: 9,00$ Modelo B - No.3 para lentes con barril de 124mm: 10,00$ Modelo B - No.4 para lentes con barril de 150mm: 12,00$ Modelo B - No.5 para lentes con barril de 175mm: 14,00$ Modelo B Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. |
| ~1908 |
 |

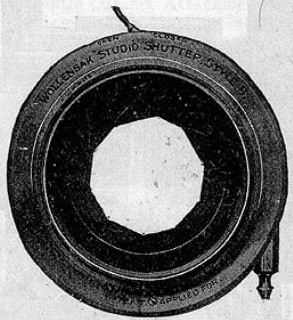

En 1910 Sweet & Wallach seguían ofreciendo los mismos formatos y precios: - No.1 con apertura 52mm, para lentes con barril de 89mm: 6,00$ Modelo A / 8,00$ Modelo B - No.2 con apertura 62mm, para lentes con barril de 108mm: 7,00$ Modelo A / 9,00$ Modelo B - No.3 con apertura 75mm, para lentes con barril de 124mm: 8,00$ Modelo A / 10,00$ Modelo B - No.4 con apertura 89mm, para lentes con barril de 150mm: 10,00$ Modelo A / 12,00$ Modelo B - No.5 con apertura 105mm, para lentes con barril de 175mm: 12,00$ Modelo A / 14,00$ Modelo B Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. |
| 1910 |
 |

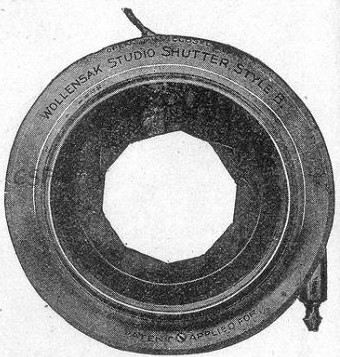

También J.L. Lewis Cameras & Supplies de Nueva York lo ofreció en 1910 a los mismos precios que Sweet & Wallach: - No.1 con apertura 52mm, para lentes con barril de 89mm: 6,00$ Modelo A / 8,00$ Modelo B - No.2 con apertura 62mm, para lentes con barril de 108mm: 7,00$ Modelo A / 9,00$ Modelo B - No.3 con apertura 75mm, para lentes con barril de 124mm: 8,00$ Modelo A / 10,00$ Modelo B - No.4 con apertura 89mm, para lentes con barril de 150mm: 10,00$ Modelo A / 12,00$ Modelo B - No.5 con apertura 105mm, para lentes con barril de 175mm: 12,00$ Modelo A / 14,00$ Modelo B Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. |
| 1910 |
 |
 |

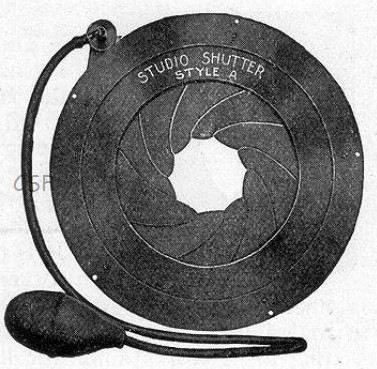

Por fin encontramos representado el Modelo A, en este caso en el catálogo de Burke & James de 1911. Formatos y precios no varían con respecto a anteriores años y suministradores: - No.1 con apertura 52mm, para lentes con barril de 89mm: 6,00$ Modelo A / 8,00$ Modelo B - No.2 con apertura 62mm, para lentes con barril de 108mm: 7,00$ Modelo A / 9,00$ Modelo B - No.3 con apertura 75mm, para lentes con barril de 124mm: 8,00$ Modelo A / 10,00$ Modelo B - No.4 con apertura 89mm, para lentes con barril de 150mm: 10,00$ Modelo A / 12,00$ Modelo B - No.5 con apertura 105mm, para lentes con barril de 175mm: 12,00$ Modelo A / 14,00$ Modelo B Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. El segundo grabado representa al Modelo A. |
| 1911 | ||
 |
 |

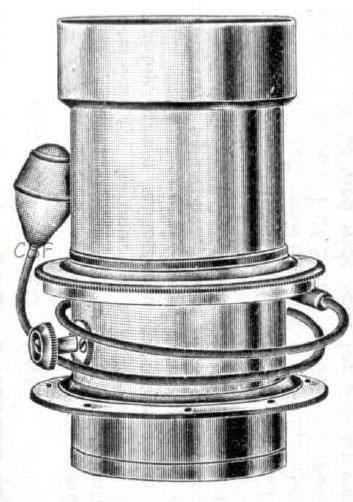

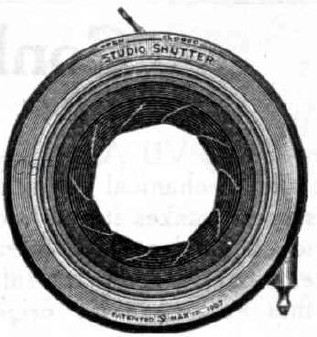

La casa Sears vendía el Studio Wollensak solamente montado en objetivo Conley para retratos (indicado abajo). En este caso se puede apreciar la fecha de la patente grabada en la parte baja del obturador "PAT. MAR. 12. 1907".
Os pongo el precio del objetivo con y sin obturador (Modelo B). Una simple resta os dará el precio que descontaban por el obturador, que es menor realmente que su precio de venta por separado. - No.1 con lentes de 76mm de diámetro para negativo 5x8": 49,50$ con / 45,00$ sin obturador - No.2 con lentes de 90mm de diámetro para negativo 6½x8½ ": 65,25$ con / 60,00$ sin obturador - No.3 con lentes de 106mm de diámetro para negativo 8x10": 81,50$ con / 75,00$ sin obturador Para mejor comprensión he pasado alguinas medidas ofrecidas en pulgadas a milímetros, así que puede haber ligeras diferencias de décimas de milímetro en los datos expuestos. El segundo grabado representa al Wollensak Studio B montado entre las lentes (4 lentes en 3 grupos) del "Series III Conley Extra Rapid Portrait F:3,8". |
| 1912 | ||
 |
Aquí tenemos al Modelo B (el Modelo A no aparece, así que posiblemente se descatalogó por escasas ventas) anunciado desde el propio catálogo de Wollensak en 1912:
- No.1 con apertura 52mm, para lentes con barril de 89mm: 10,00$ Modelo B - No.2 con apertura 62mm, para lentes con barril de 108mm: 12,00$ Modelo B - No.3 con apertura 75mm, para lentes con barril de 124mm: 14,00$ Modelo B - No.4 con apertura 89mm, para lentes con barril de 150mm: 16,00$ Modelo B - No.5 con apertura 105mm, para lentes con barril de 175mm: 18,00$ Modelo B Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. Curiosamente por lo que se ve salía más caro (como consumidor directo) comprárselo directamente a Wollensak que a alguno de los suministradores ya citados. |
| 1912 |
 |
 |

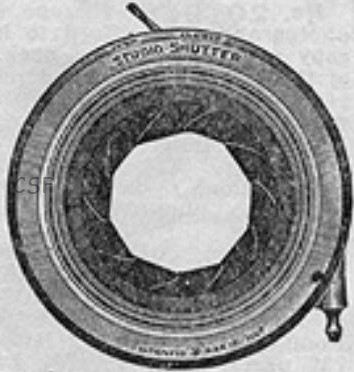

En 1914 aún sumimistraba la casa Sears al Wollensak Studio sólo en combinación con sus objetivoy Conley. En este caso lo montaban con el Conley F:6 Symmetrical, el Series VI Anastigmat y los Series II y III Portrait.
Os pongo el precio del objetivo (series III Portrait) con y sin obturador (Modelo B). Una simple resta os dará el precio que descontaban por el obturador, que es menor realmente que su precio de venta por separado. Los precios no variaron con respecto a 1912: - No.1 con lentes de 76mm de diámetro para negativo 5x8": 49,50$ con / 45,00$ sin obturador - No.2 con lentes de 90mm de diámetro para negativo 6½x8½ ": 65,25$ con / 60,00$ sin obturador - No.3 con lentes de 106mm de diámetro para negativo 8x10": 81,50$ con / 75,00$ sin obturador Para mejor comprensión he pasado alguinas medidas ofrecidas en pulgadas a milímetros, así que puede haber ligeras diferencias de décimas de milímetro en los datos expuestos. El segundo grabado representa al Wollensak Studio B montado entre las lentes (4 lentes en 3 grupos) del "Series III Conley Extra Rapid Portrait F:3,8". |
| 1914 | ||
 |
La Robey-French Co. en Boston ofrece en 1915 sólo el Modelo B a precios Wollensak 1912:
- No.1 con apertura 52mm, para lentes con barril de 89mm: 10,00$ Modelo B - No.2 con apertura 62mm, para lentes con barril de 108mm: 12,00$ Modelo B - No.3 con apertura 75mm, para lentes con barril de 124mm: 14,00$ Modelo B - No.4 con apertura 89mm, para lentes con barril de 150mm: 16,00$ Modelo B - No.5 con apertura 105mm, para lentes con barril de 175mm: 18,00$ Modelo B Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. Curiosamente por lo que se ve salía más caro (como consumidor directo) comprárselo directamente a Wollensak que a alguno de los suministradores ya citados. |
| 1915 |
 |
 |

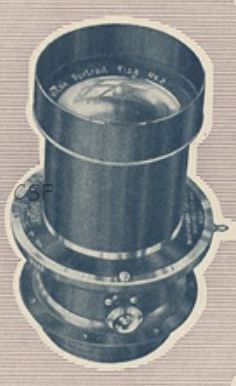

En 1916 la Wollensak ofrece una actualización del Studio Shutter (ya no es ni Modelo A ni Modelo B) accionado ya no por pera de aire sino por latiguillo metálico como el resto de su gama de obturadores a partir de ese año. Sin embargo, se podía adquirir un adaptador para pera de aire por 0,50$ sobre todo pensado en aquellos que la utilizaran junto un aparato de flash en sincronización con el obturador mediante la misma.
Por lo demás la función y construcción del Studio no varía, siendo ahora el Modelo B el único Studio Shutter. Tan sólo es ahora de color negro más contemporáneo y con "STUDIO" grabado en su parte superior. Los precios se mantienen. - No.1 con apertura 52mm, para lentes con barril de 89mm: 10,00$ - No.2 con apertura 62mm, para lentes con barril de 108mm: 12,00$ - No.3 con apertura 75mm, para lentes con barril de 124mm: 14,00$ - No.4 con apertura 89mm, para lentes con barril de 150mm: 16,00$ - No.5 con apertura 105mm, para lentes con barril de 175mm: 18,00$ Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. Curiosamente por lo que se ve salía más caro (como consumidor directo) comprárselo directamente a Wollensak que a alguno de los suministradores ya citados. En el segundo grabado lo vemos equipado en un Wollensak Vitax Portrait F:3,8. En su versión más grande (lente de 105mm de diámetro) costaba 137,00$ con obturador Studio y 125$ sin obturador. |
| 1916 | ||
 |
 |

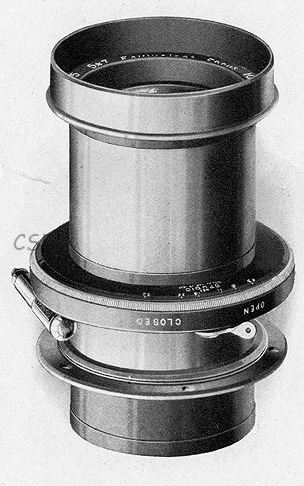

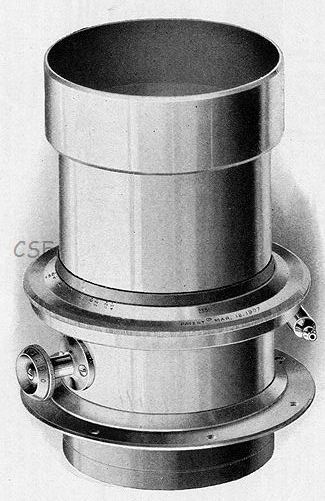

Aunque no lo anunciaran por separado, la casa Sears montaba el Wollensak Studio en algunas de sus lentes para retratos de su serie Conley.
En el la primera figura lo vemos por su parte superior acoplado en un "Conley Series II F:5 Portrait Lens" del tipo Petzval modificado a estos precios: - No.3 para negativos de 5x7" y lentes de 57mm de diámetro: 16,50$ - No.4 para negativos de 6½x8½" y lentes de 64mm de diámetro: 22,50$ - No.5 para negativos de 8x10" y lentes de 75mm de diámetro: 35,50$ En la segunda figura lo vemos por su parte inferior acoplado en un "Conley Series III F:3,8 Portrait Lens" del tipo Petzval a estos precios: - No.1 para negativos de 5x8" y lentes de 75mm de diámetro: 49,50$ - No.2 para negativos de 6½x8½" y lentes de 90mm de diámetro: 65,25$ - No.3 para negativos de 8x10" y lentes de 106mm de diámetro: 81,00$ |
| 1916 | ||
 |
 |

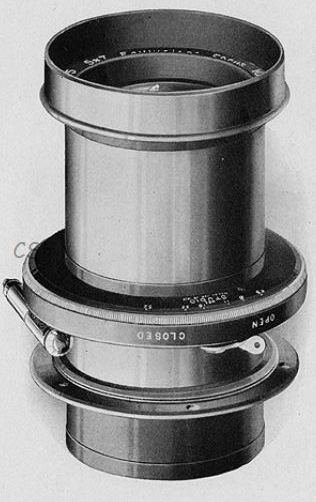

En 1917 la casa Sears seguía comercializando al Wollensak Studio sólo en combinación con alguno de sus objetivos Conley.

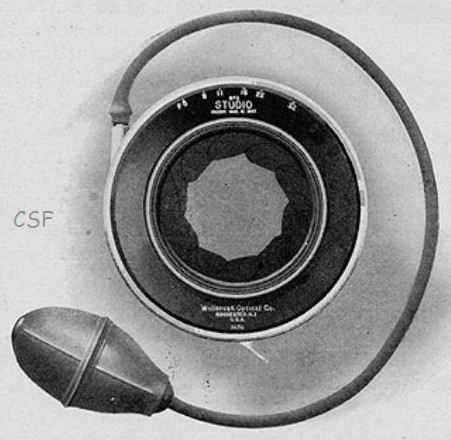

En este caso ya se trata del nuevo Wollensak Studio en negor pero curiosamente con disparador pera de aire, y la válvula para el mismo en una posición superior en lugar de lateral inferior. como si estuviera montado con el frontal al revés (de arriba a abajo). Sears anunciaba al Wollensak como el único obturador de estudio producido en unas dimensiones suficientes como para poder montarlo en su Deltar Anastigmat para negativo de 8x10" (entre otros objetivos Conley). Os pongo el precio del objetivo (series III Portrait) con y sin obturador. Una simple resta os dará el precio que descontaban por el obturador, que es menor realmente que su precio de venta por separado. Apenas hay variación de precios con respecto a años anteriores: - No.1 con lentes de 76mm de diámetro para negativo 5x8": 49,50$ con / 45,00$ sin obturador - No.2 con lentes de 90mm de diámetro para negativo 6½x8½ ": 65,25$ con / 60,00$ sin obturador - No.3 con lentes de 106mm de diámetro para negativo 8x10": 81,00$ con / 75,00$ sin obturador Para mejor comprensión he pasado alguinas medidas ofrecidas en pulgadas a milímetros, así que puede haber ligeras diferencias de décimas de milímetro en los datos expuestos. El segundo grabado representa al Wollensak Studio montado entre las lentes (tipo Petzval) del "Series II Conley Portrait F:5" para negativo 5x7". En el mismo se aprecia la palanca que abre y cierra el diafragma-obturador para el enfoque, con las palabras OPEN/CLOSED. |
| 1917 | ||
 |
 |

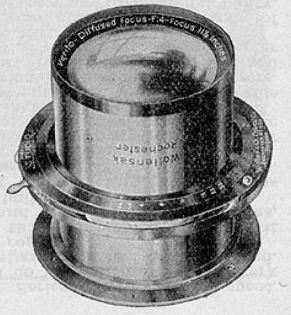

Es curioso que la casa Hirsch & Kaiser ofreciera la misma imagen del Wollensak en 1917 que Robey & French en 1915. El catálogo no tiene fecha impresa, pero comparando los modelos que ofrecen con los que aparecen en otros catálogos con fecha, parece que el año es correcto.
Sus precios y formatos como los ofrecidos por Wollensak wn 1916:
- No.1 con apertura 52mm, para lentes con barril de 89mm: 10,00$ - No.2 con apertura 62mm, para lentes con barril de 108mm: 12,00$ - No.3 con apertura 75mm, para lentes con barril de 124mm: 14,00$ - No.4 con apertura 89mm, para lentes con barril de 150mm: 16,00$ - No.5 con apertura 105mm, para lentes con barril de 175mm: 18,00$ Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. En el segundo grabado lo vemos equipado en un objetivo "Verito Diffused Focus F-4" del tipo Rapid Rectilinear. La más grande se montaba en cámaras para negativo de 11x14" y lente de 105mm de diámetro, costando 70,00$ Wollensak Studio incluído. |
| ~1917 | ||
 |
 |

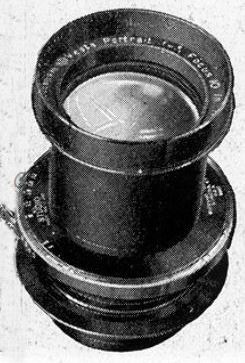

El Studio aparece de nuevo en el catálogo de 1919 de Wollensak, en el que anuncian que si lo montan en el 90% de sus lentes de gran formato, por algo será. Y además han creado un departamento exclusivo que sólo se ocupa de acoplar este obturador a lentes de otros fabricante.
Ahora el adaptador extra para utilizarlo con peras de aire cuesta 1$, y pera y manguera aparte, 0,40$. Los formatos no varían, pero los precios suben: - No.1 con apertura 52mm, para lentes con barril de 89mm: 12,00$ - No.2 con apertura 62mm, para lentes con barril de 108mm: 14,00$ - No.3 con apertura 75mm, para lentes con barril de 124mm: 16,00$ - No.4 con apertura 89mm, para lentes con barril de 150mm: 18,00$ - No.5 con apertura 105mm, para lentes con barril de 175mm: 20,00$ Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. En el segundo grabado lo vemos equipado en un Wollensak "Vesta Portrait F:5" basado en la fórmula de Petzval. En su versión más grande (lente de 76mm de diámetro) costaba 66,50$ con obturador Studio y 57,50$ sin obturador pero con diafragma. En su parte izquierda podéis apreciar la numeración de aperturas para el diafragma-obturador. |
| 1919 | ||
 |
 |

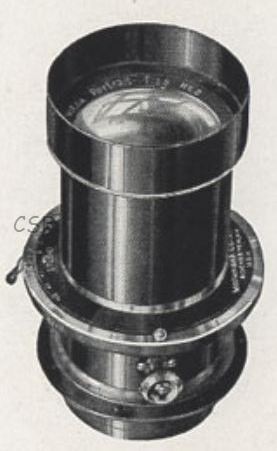

Nueva aparición del Wollensak Studio en el catálogo Wollensak, ahora del año 1922 en el que anuncian aún su adaptador para peras de aire por 1$ extra.
Remarcable es que este año rebajan la velocidad máxima del Studio de 1/5s a 1/10s sin explicar porqué y dando la impresión de que lo dejan caer con la esperanza de que nadie lo note. Quizás la maquinaria no alcanzaba esos 1/5s? De nuevo los formatos no varían, pero los precios suben otra vez considerablemente (en torno a un 25% con respecto a 1919; maldita inflación!): - No.1 con apertura 52mm, para lentes con barril de 89mm: 15,00$ - No.2 con apertura 62mm, para lentes con barril de 108mm: 17,50$ - No.3 con apertura 75mm, para lentes con barril de 124mm: 20,00$ - No.4 con apertura 89mm, para lentes con barril de 150mm: 22,50$ - No.5 con apertura 105mm, para lentes con barril de 175mm: 25,00$ Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. Curiosamente encontramos de nuevo esos mismo precios (pero sin dibujo del obturador) en lo catálogos Wollensak de 1928 y 1935. En el segundo grabado lo vemos equipado en un Wollensak "Vitax Portrait F:3,8" basado en la fórmula de Petzval. En su versión más grande (lente de 105mm de diámetro) costaba 201,00$ con obturador Studio y 185,00$ sin obturador (casi un 50% más que en 1916!!). En su parte izquierda podéis apreciar la numeración de aperturas para el diafragma-obturador. |
| 1922 | ||
 |
 |

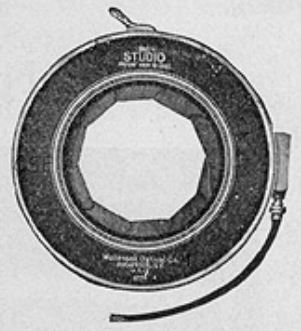

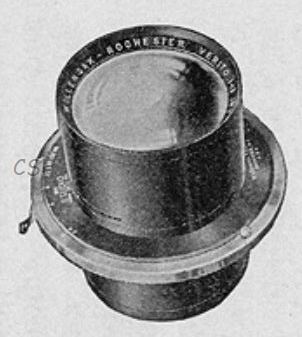

La propia Eastman Store vendió el Wollensak Studio por catálogo. Aquí lo encontramos ya bastante más tarde, en 1929 (el año del Crack de Wall Street).
De nuevo, como pareció pasar en la propia Wollensak, los precios del este obturador permanecieron estables durante muchos años. - No.1 con apertura 52mm, para lentes con barril de 89mm: 15,00$ - No.2 con apertura 62mm, para lentes con barril de 108mm: 17,50$ - No.3 con apertura 75mm, para lentes con barril de 124mm: 20,00$ - No.4 con apertura 89mm, para lentes con barril de 150mm: 22,50$ - No.5 con apertura 105mm, para lentes con barril de 175mm: 25,00$ Para mejor comprensión he pasado yo las medidas ofrecidas en pulgadas a milímetros, así que pueda haber ligeras diferencias de décimas de milímetro en los datos expuestos. Los precios no incluían las lentes o su acoplamiento. En el segundo grabado lo vemos equipado en un famoso Wollensak "Velostigmat Series II f:4,5". En su versión más grande (para negativo de 14x17") costaba 366,00$ con obturador Studio y 365,00$ en barril sin obturador (1$ de diferencia! Una estrategia para vender este obturador?). En la tercera figura lo vemos montado en con un Wollensak Verito Diffused Focus F:4, para estos formatos y precios: - No. 4 para negativos de 6½x8½": 65,00$ con Studio ó 60,00$ sólo en barril. - No. 5 para negativos de 8x10": 90,00$ con Studio ó 85,00$ sólo en barril. - No. 7 para negativos de 11x14": 111,00$ con Studio ó 110,00$ sólo en barril. De nuevo en éste caso te llevabas el Studio por sólo 1,00$ extra caso de comprar la versión más grande. |
 |
||
| 1929 | ||
En el catálogo Wollensak de 1928 y 1935, vemos de nuevo vendida la combinación "Vitax Portrait F:3,8 + Studio Shutter" en su mayor tamaño (lente de 105mm de diámetro) por 201,00$ con obturador Studio y 200,00$ sin obturador. El precio de la combinación obturador + lente se mantenía invariado (201,00$) mientras que el objetivo sólo subía 15$ (costaba 185,00$). Sólo me puedo explcar este "fenómeno", como comentado antes, en que a Wollensak le interesaba dar salida a sus obturadores (exceso de producción? obsoletos?) y al costar la lente sóla tan sólo 1$ menos que en conjunto, normalente el comprador se llevaría ambos. Pienso esto porque subieron el precio de la versión simple sin tocar la versión compuesta, con lo que la hacían menos atractiva para el cliente.
