Lentes típicas de objetivos clásicos

En este apartado os expongo algunas de las lentes más típicas que encotraréis en los objetivos clásicos. Por supuesto no están todas ni todas sus derivaciones, pero cuando menos sí las más significativas y conocidas hasta en torno a 1927. Muchas de los sistemas aquí expuestos se siguen utilizando hoy en día!

Los objetivos se suelen clasificar teniendo en cuenta el número y disposición de las lentes (simples, dobles, simétricos, asimétricos, etc.) y su cualidad óptica (acromáticos, aplanáticos, anastigmáticos, etc.).

Objetivos DE MENISCO

Es el objetivo más simple que nos podemos encontrar en una cámara.
Fue creado en 1804 por el inglés William Hyde Wollaston y en principio usado para cristales de gafas, aunque más tarde fue probado para pruebas con cámara obscura en 1812.
Se le considera como el primer objetivo fotográfico pues fue igualmente utilizado por el francés Joseph Nicéphore Niépce en sus experimentos precursores de la fotografía.

Se trata de una única lente curvada con su superficie cóncava orientada hacia delante y colocada normalmente detrás del obturador (por lo que a veces parece que algunas cámaras, como la Agfa Box 44 Schulprämie no disponen de lente en el objetivo). Esta simple lente adolece de casi todas las aberraciones (errores) fotográficos que nos podamos imaginar; la aberración cromática, el coma, el astigmatismo...

Se utilizaba principalmente en cámaras económicas y cámaras de cajón pues a pesar de sus deficiencias, eran ideales para crear cámaras simples que ofrecían una gran profundidad de campo al estar combinadas con una sola apertura de diafragma, normalmente f/11 o como mucho f/8. Algunas cámaras incluían diafragmas rotativos o linieales de hasta 3 aperturas. Tenían uno ó dos velocidades de disparo y una distancia focal fija de normalmente 100 a 110 mm.

Esquema de la lente de menisco de Wollensack

Objetivos SIMPLES

Son objetivos con la configuración de un menisco, pero constituídos por varias lentes cementadas. El mismo menisco es un objetivo simple, pero he preferido hacerle su propia clase.

Suelen estar constituídos por 2 ó 3 lentes juntas de modo que forman un solo sistema convergente. Son, por tanto, asimétricos y suelen ser formar parte integrante de los sistemas dobles simétricos.
Los objetivos de este grupo suelen ser ACROMÁTICOS, corrigiendo en parte la aberración cromática y ofreciendo imágenes muy brillantes, ya que dado el pequeño número de lentes del que se componen, no existe gran peligro de imágenes parásitas y manchas centrales. Tienen los defectos de distorsión, astigmatismo y curvatura de campo y por lo tanto no son buenos para la reproducción de dibujos o de obras arquitectónicas, aunque son muy adecuados para la fotografía de paisajes. han de ser empleados con baja luminosidad (desde 1/12 y más cerrados) para mejorar la imagen.
También las Cámaras de cajón presentaban "meniscos acromáticos" que eran sistemas de dos o tres lentes cementadas. Un sistema bastante mejor que el de lente simple de menisco.

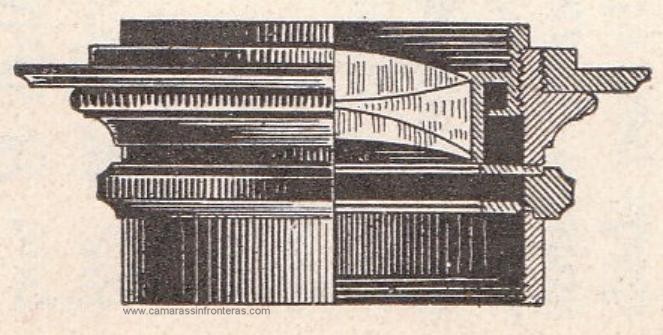

Objetivo simple de Lacour-Berthiot

Objetivos PETZVAL

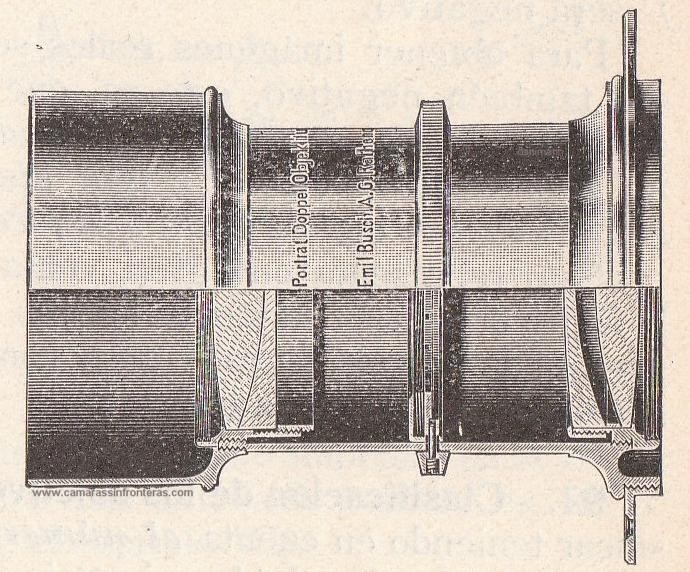

O también conocido como objetivo de retrato, fue el primer objetivo de la historia calculado matemáticamente (antes simplemente se pulían las lentes a ojo) por Petzval en torno a 1839 y comercializado por Voigtländer en 1841.

Se trata de un objetivo doble simétrico, en el cual el elemento anterior está constituído por una lente biconvexa y otra planocóncava perfectamente pegadas, mientras el elemento posterior consta de un menisco cóncavo y de una lente biconvexa con un tenue espacio de aire entre una y otra. El diafragma se encuentra en el centro del sistema.

Este objetivo presenta residuos de distorsión y de astigmatismo y tiene poca profundidad de foco y de campo, pero tuvo la gran ventaja de poseer un gran luminosidad (de hasta 1:3) con respecto a los objetivos hasta entonces existentes, lo que permitió empezar a fotografiar con tiempos mucho menos (de los en torno a 30 minutos a exposiciones de tan sólo 1 ó 2!) y hacer así posible la mencionada fotografía de retrato.

Las aberraciones presentes en éste objetivo hacen que la imagen pierda nitidez según vamos del centro de la foto a sus márgenes, lo que ocasiona ese típico efecto de las fotos antíguas con los bordes difuminados.

Dallmeyer introdujo una modificación en los objetivos Petzval, que conservaban un residuo de aberración esférica, pero conseguían unas líneas y tonos más suaves en los retratos.

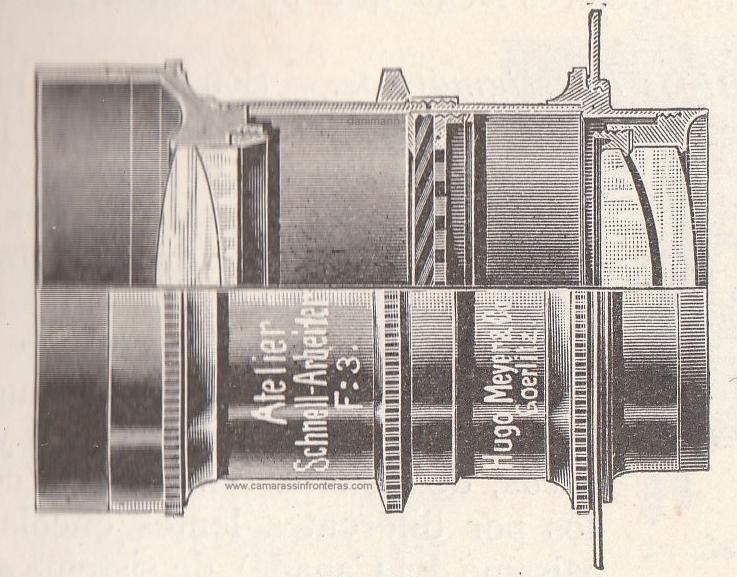

Objetivo Petzval	Modificación Dallmeyer

Objetivos APLANATICOS

El primero de esta serie fue calculado por A. Steinheil en Alemania en 1866. Paralelamente fue introducido en los EEUU por Dallmeyer como "Rapid Rectilinear" (o "RR"). Steinheil le acusó de plagio, pero parece darse por válido hoy en día que ambos llegaron por separado a la misma construcción.

Se trata de un sistema doble simétrico compuesto por dos meniscos acromáticos convergentes entre los cuales está dispuesto el diafragma. Por su construcción, su luminosidad está limitada a f/8, o sea, el diámetro de la lente sólo puede ser hasta un octavo de la longitud focal de la cámara, por lo que además la máxima velocidad de obturación empleable quedaba limitada hasta los 1/100s.

Fue todo un avance, pues se hallanban corregidos de las aberraciones cromática y esférica y de distorsión, aunque mantiendo el defecto del astigmatismo y de poca homogeneidad en la iluminación sobre todo a aberturas grandes. Sin embargo proporcionan una gran nitidez cuando se trabaja con ellos cerrando desde f/16. Eran los mejores objetivos hasta la llegada de los anastigmáticos.

Una de las grandes ventajas de los sistemas simétricos como el RR, es que se pueden utilizar los conjuntos de lentes anterior/posterior combinados (o sea, los dos montados en el objetivo) o por separado, removiendo o bien el conjunto anterior o el posterior, con lo que obtenemos 3 posibilidades de profundidad de campo. Usualmente lo más sencillo es desenroscar la lente delantera para obtener una mayor distancia focal, que se combina normalmente con la doble extensión (o incluso triple, caso de tenerla) del fuelle de una cámara.

Steinheil Aplanat	Sistema Aplanat

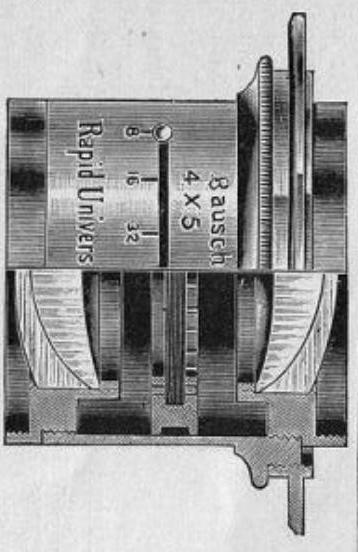

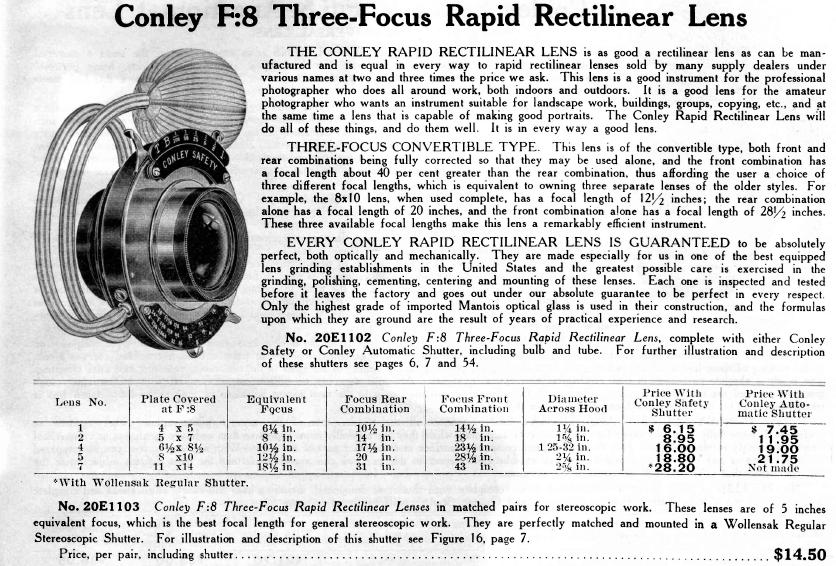

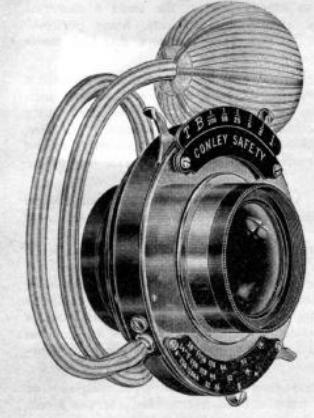

Rapid Rectilinear Bausch & Lomb	Conley Rapid Rectilinear f/8

Objetivos ANASTIGMÁTICOS

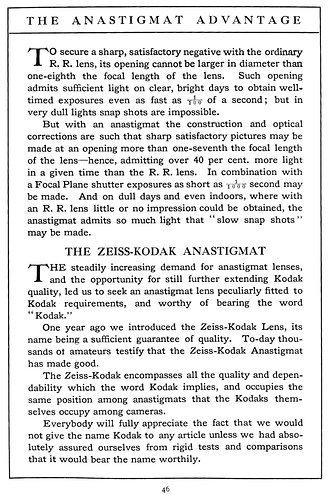

Son los que producen imágenes más nítidas hasta los márgenes de la placa, permitiendo a la vez el uso de diafragmas más grandes. El primer objetivo de este tipo fue calculado en 1889 por P. Rudolph y comercializado por la casa Zeiss en 1890 bajo el nombre de "Protar". Aún así parte del mérito sería igualmente de Ernst Abbe y del empleo de nuevos materiales para las lentes (en éste caso con óxido de bario) que superaban los índices de refracción de los materiales existentes hasta el momento. Con el sistema anastigmático por fin se llegó a la meta de crear un objetivo casi completamente libre de defectos, incluído el hasta entonces incurable astigmatismo. Permitieron por primera vez lentes de una luminosidad muy superior al límite de 1/8 de las aplanáticas, con lo que además se lograba aumentar la posible velocidad de obturación hasta 1/1000 s.

Hay muchos tipos de objetivos anastigmáticos: simétricos y asimétricos, de sistema cementado (por aquel entonces se unían varias lentes mediante el llamado "bálsamo de Canadá"), de sistema dialítico (cuando las lentes van separadas por aire en lugar de ir cementadas) y también de sistema mixto (una combinación de lentes cementadas y dialíticas).

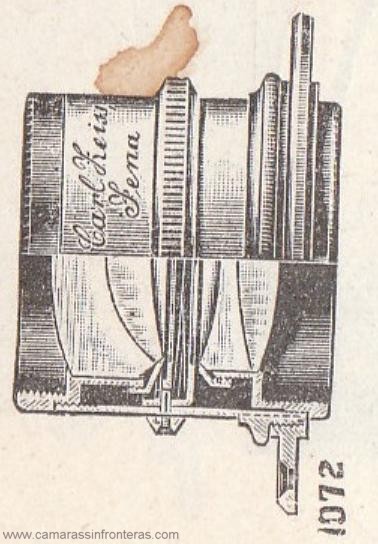

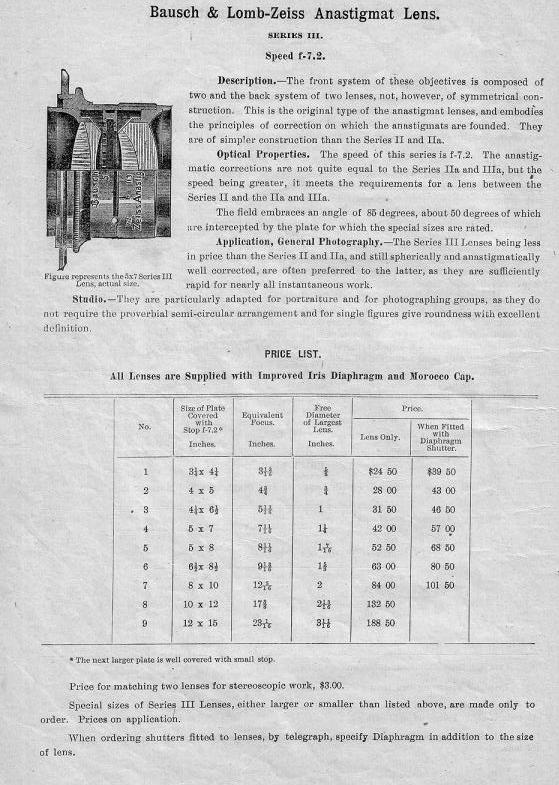

Zeiss Protar	Bausch & Lomb Zeiss Anastigmat

A continuación veremos una clasificación de los diferentes objetivos anastigmáticos.

1) Anastigmáticos simétricos de sistema cementado.

1a) Dobles anastigmáticos en grupos de 4 lentes.
No son muy abundantes y entre ellos se encuentran el Doppel Protar de Zeiss, el Linear de Rietzschel o el Pantar de Goertz. Se desdoblan (pueden utilizarse los dos grupos de lentes por separado) y la mayor parte pueden incluirse en el posterior grupo de los asimétricos de sistema cementado. Pueden tener el sistema anterior de distancia focal mayor que el posterior, y en este caso desdoblando el objetivo se dispone de tres posibles longitudes focales para la cámara (grupo de lentes anterior, posterior y combindados).

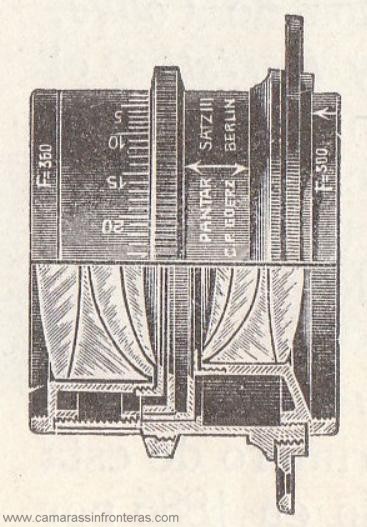

Goerz Pantar

1b) Dobles anastigmáticos en grupos de 3 lentes.

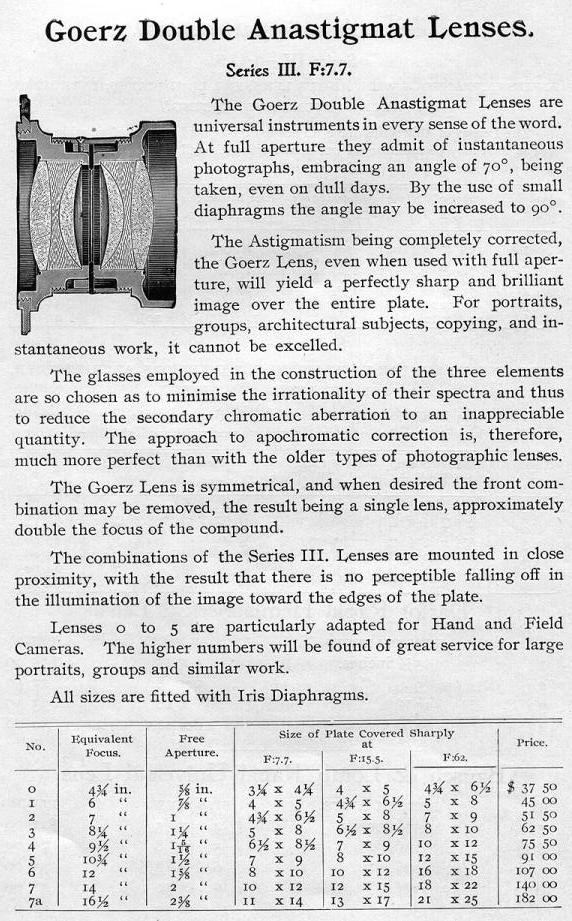

Se trata de un grupo numeroso de entre los que destacan el Dagor de Goerz y otros como el Doppel Anastigmat de Meyer, el Terogonal de Rodenstock, el Symmar de Schneider y el Amatar de Zeiss.

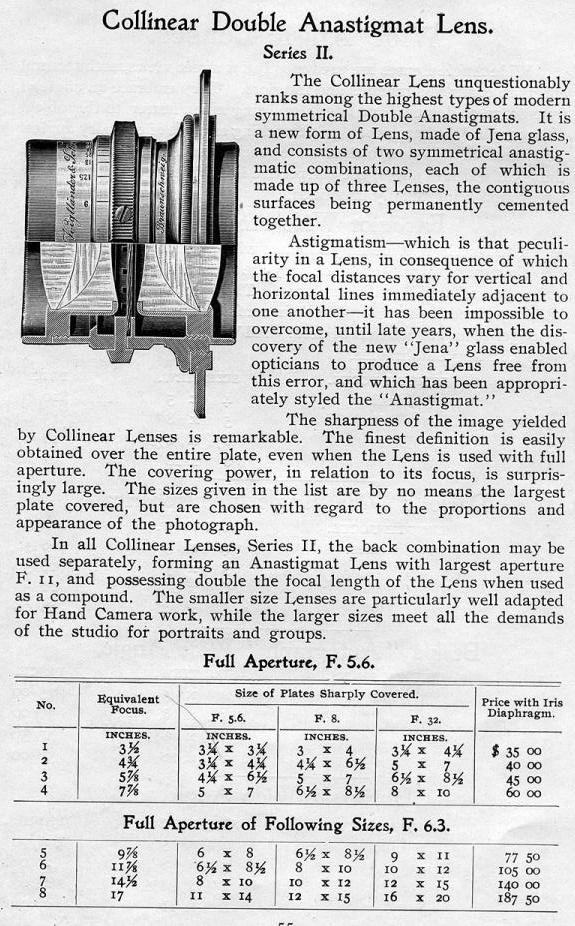

El Collinear de Voigtländer es un sistema de 3 lentes desdoblables que una vez acabada su patente fue copiado por otras casas, saliendo así el Apotar de Rietzschel, el Eikonar de Rodenstock o el Ortho-Anastigmat de Steinheil.

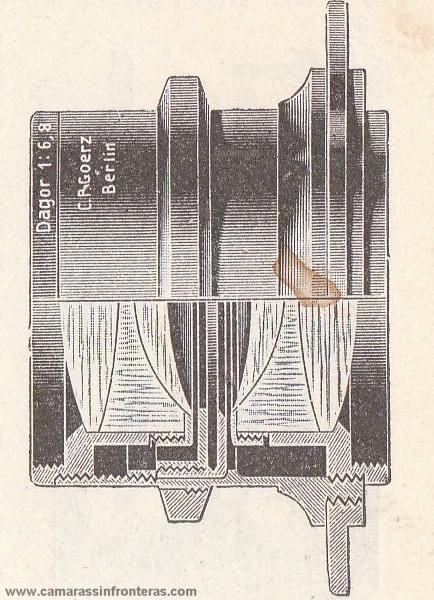

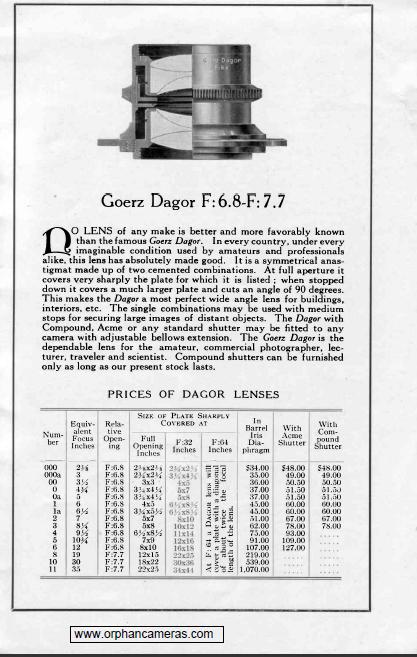

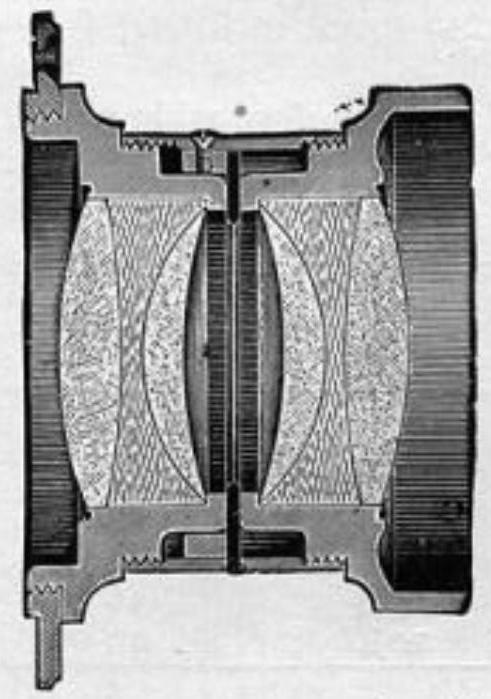

Goerz Dagor		Goerz Doppel Anastigmat	Voigtländer Collinear

2) Anastigmáticos simétricos dialíticos.

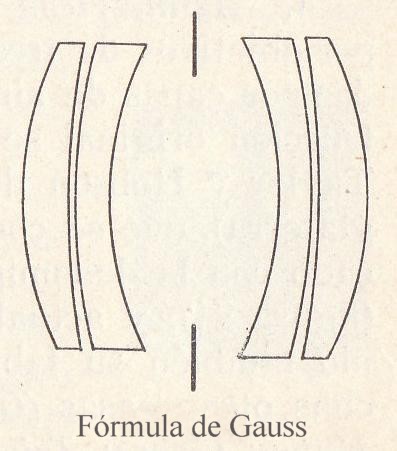

Están constituídos por dos grades grupos de objetivos. El más conocido por su difusión es el construído según la Fórmula de Gauss.

Era muy construído por varias casas en variadas aperturas como el Arostigmat de Meyer, el Eurynar de Rodenstock o el Isconar de Schneider.

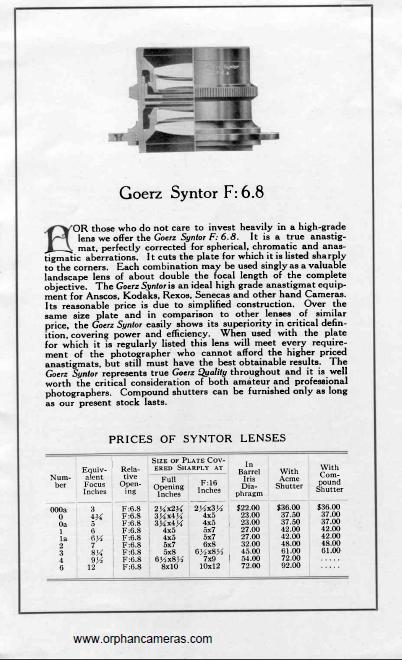

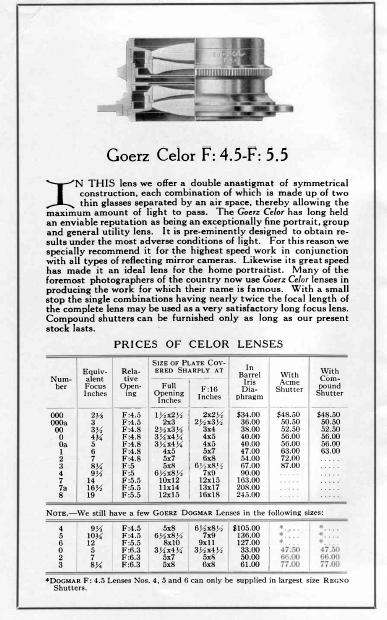

El otro grupo está representado por el Dogmar de Goerz (que con diferente apertura se denominaría Syntor y Celor, que fué luego también producido por otras casas como el Solar de Reichert o el Unofocal de Steinheil. Como sucedía con los aplanáticos simétricos, una de sus grandes ventajas es que se pueden utilizar los conjuntos de lentes anterior/posterior combinados o por separado.

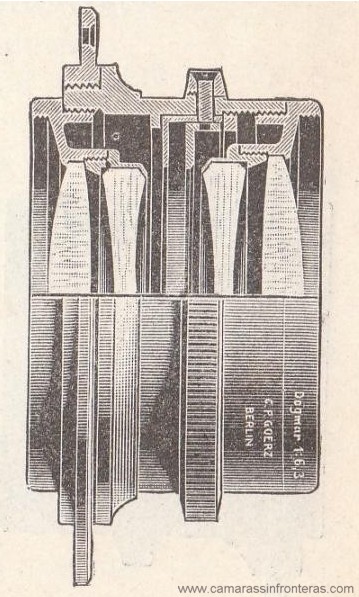

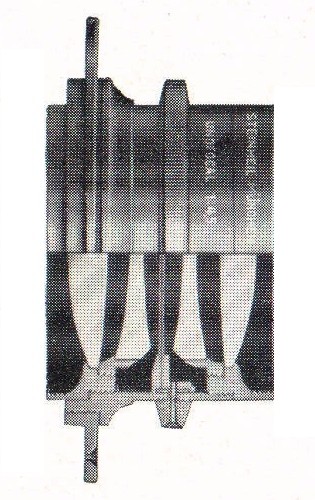

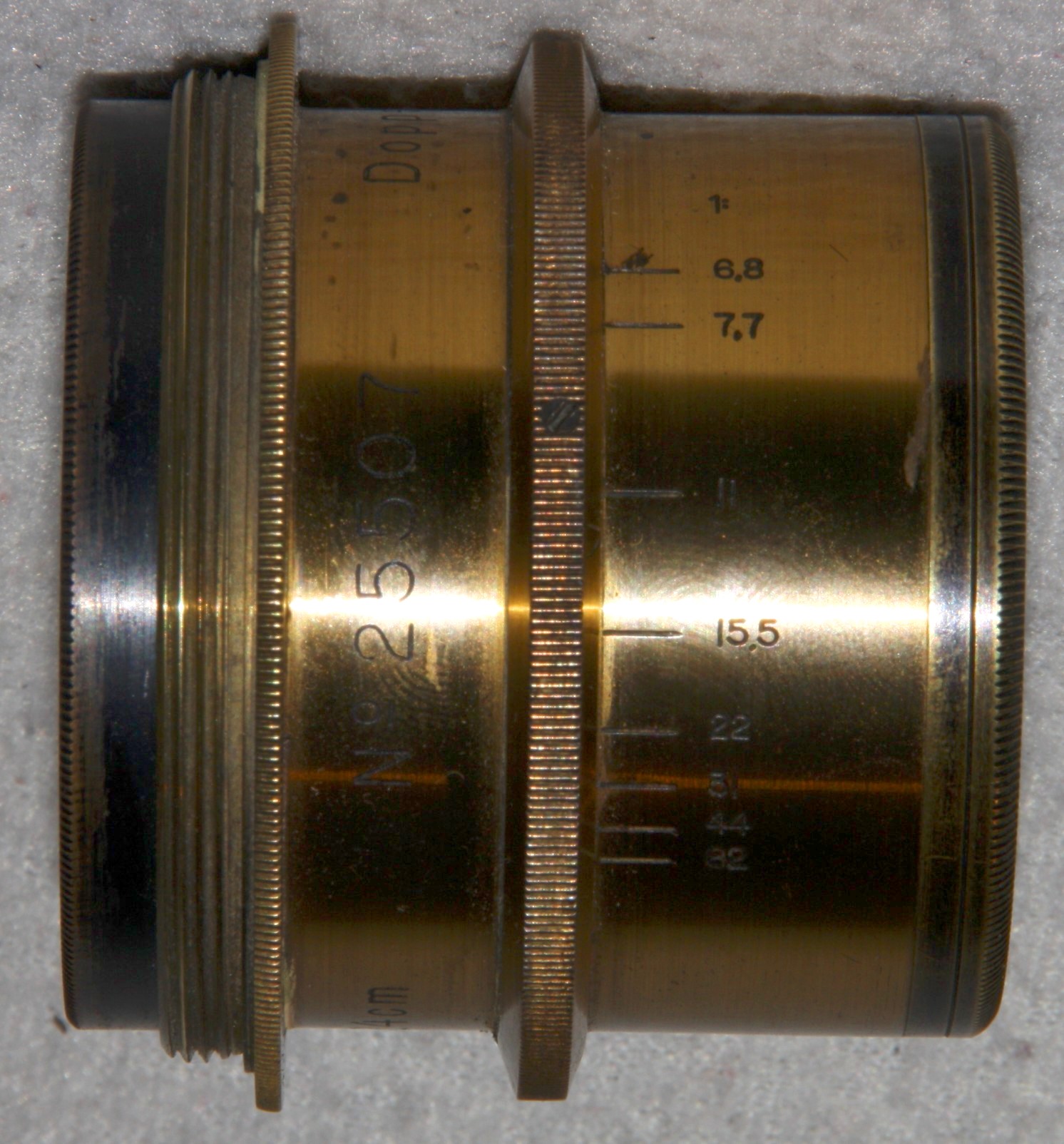

Goerz Dogmar	Steinheil Unofocal	Rodenstock Eurynar

3) Anastigmáticos asimétricos cementados.

Aquí también se pueden incluir algunos de los ya anteriormente mencionados, como es el caso del primitivo Protar de Zeiss. El primer sistema del mismo estaba constituido por dos lentes encoladas con bálsamo de Canadá y de otra posterior, también compuesta, formada por otras tres lentes cementadas.

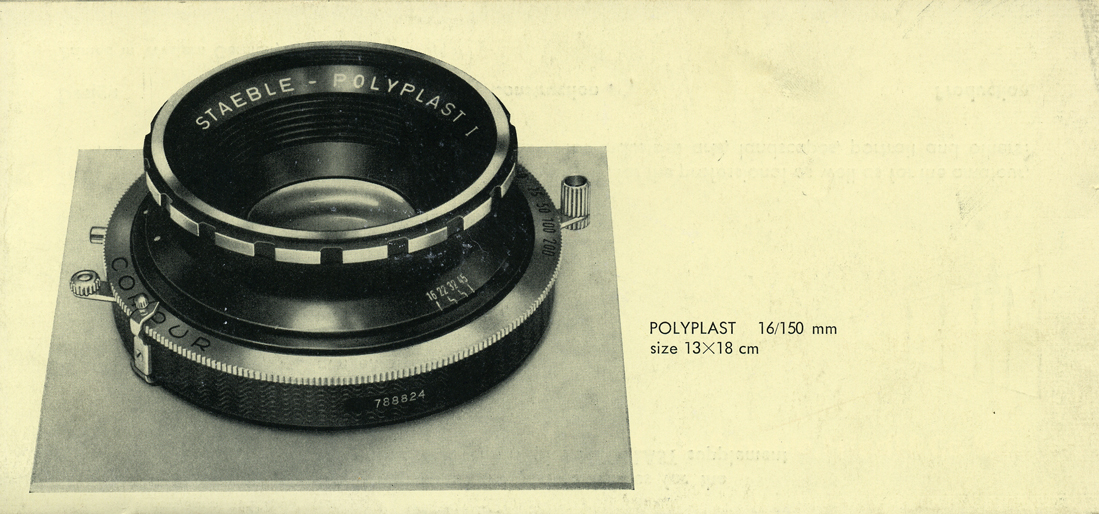

Otros objetivos pertenecientes al grupo serían el Polyplast de Staeble, que solía ser utilizado como reemplazamiento del conjunto de lente posterior. El Heligonal y el Imagonal de Rodenstock.

2) Asimétricos dialíticos (Triplete de Cooke).

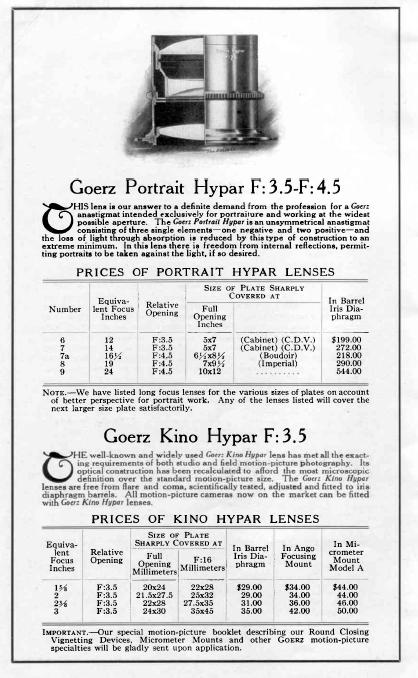

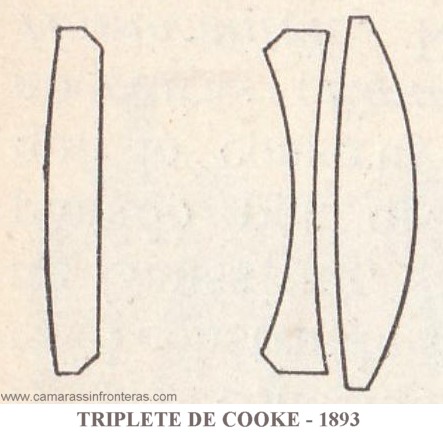

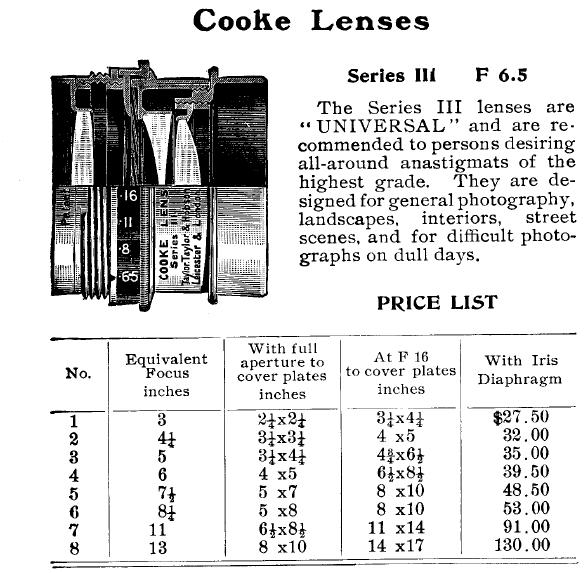

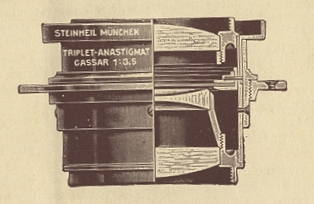

Grupo representado por objetivos de tres lentes separadas por capas de aire, y cuya construcción original se debe a la casa Tayler & Hobson de Leicester (inglaterra) en 1893, aunque es más conocido como "Triplete de Cooke", que tuvo su particular interpretación por otras casas, como en el caso del Glaukar de Busch, el hypar de Goerz, el Trioplan de Meyer, el Eurynar f/4,5 y el Trynar de Rodenstock, el Helomar de Voigtländer, el Triotar de Zeiss o el luminoso "triple anastigmat Cassar f/3,5" de Steinheil.

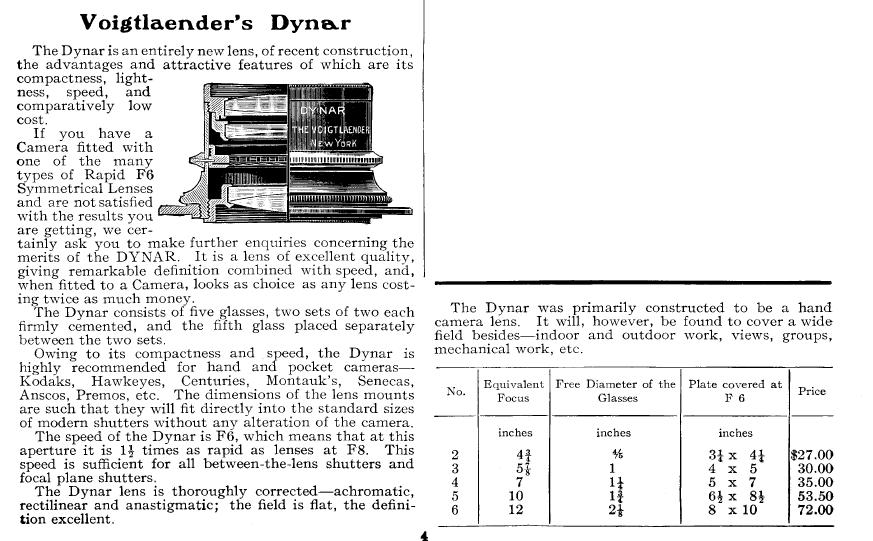

También se pueden incluir al Triplar de Steinheil y a los Dynar y al estupendo Heliar de Voigtländer, constituídos por tres sistemas separados por espacios de aire, pero que en vez de la primera y tercera lente simples, tienen un grupo de dos lentes cementadas.

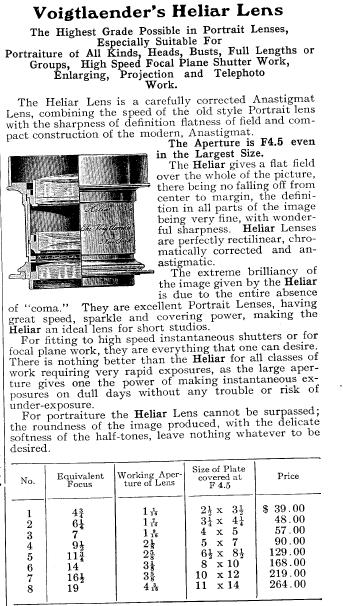

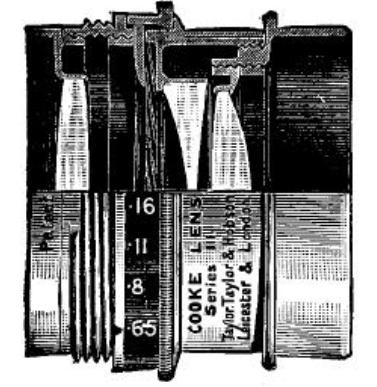

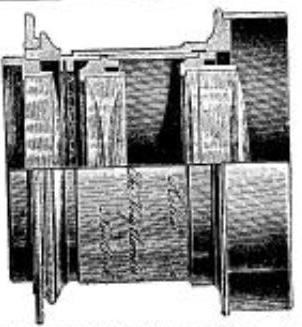

Triplete de Cooke	Anastigmat Glaukar	Voigtländer Heliar	Voigtländer Dynar

4) Otros anastigmáticos.

Aquí se incluyen otros objetivos como el bien conocido Tessar de Zeiss, muy empleado hasta nuestros días y que fue calculado (sin ser por ello un derivado del triplete de Cooke) por Rudolph en 1902 para una apertura de f/6,3 a partir de un replanteamiento de su Unar de 1899. En 1917 alcanzaría una apertura de f/4,5 y de f/2,8 en 1930.

También incluiríamos aquí al Plasmat de Meyer, igualmente construído por Rudolph, el Planar de Zeiss y su análogo Polar de Reichert, el Stigmatic de Dallmeyer. Todos ellos son anastigmáticos con un sistema de lentes cemantadas y otro dialítico.

Una vez caducó la patente del Tessar, una gran cantidad de fabricantes de lentes se lanzaron a crear su propia versión del mismo. Así pues tenemos el famoso Leitz Elmar que montan muchas Leicas II y III, el Primotar de Meyer, el Exaktar de Ihagee, o los bien connocidos Skopar de Voigtländer, Solinar de Agfa, Xenar de Schneider y Ektar de Kodak.

También con patente o sin ella, el mercado soviético sacaría su propia copia de los Tessar representada por su serie Industar.

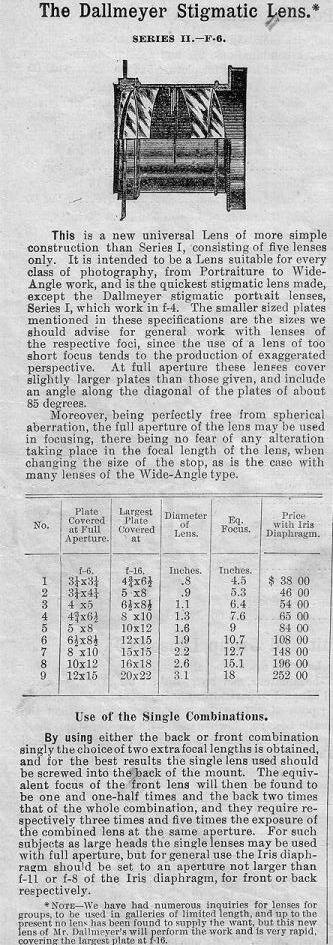

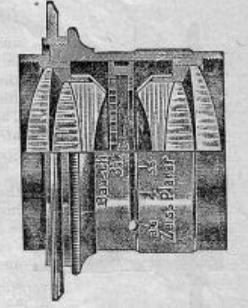

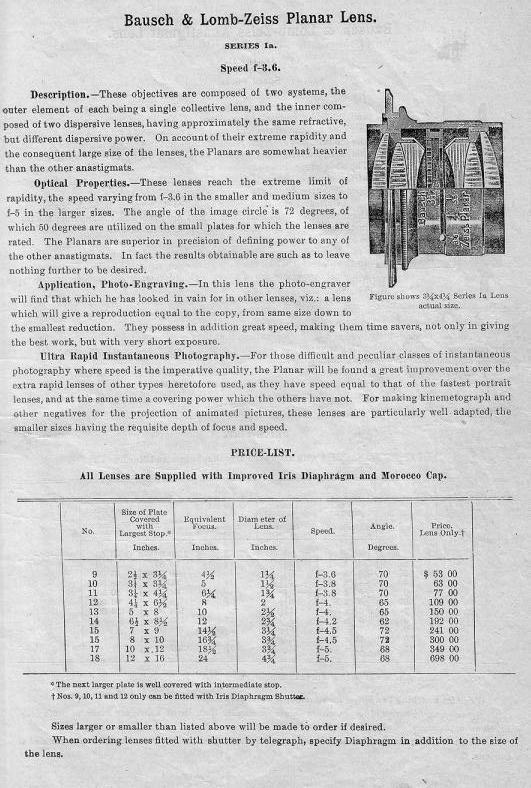

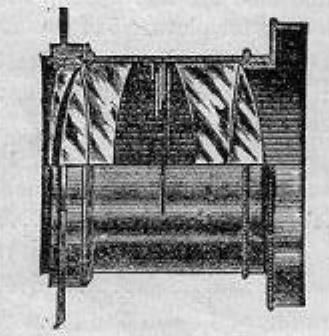

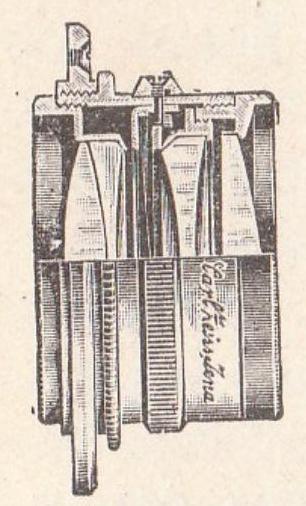

Zeiss Tessar	Zeiss Planar	Meyer Plasmat	Dallmeyer Stigmatic

Objetivos de GRAN ANGULAR

Un objetivo muy representativo de este grupo es el curioso Hypergon de Goerz, que cerrado a f/22 abarcaba un ángulo de 140°. Otros ejemplos serían el Weitwinkel Arostigmat de Meyer y el Pantagonal de Rodenstock, que superaban los 100° de ángulo visual.

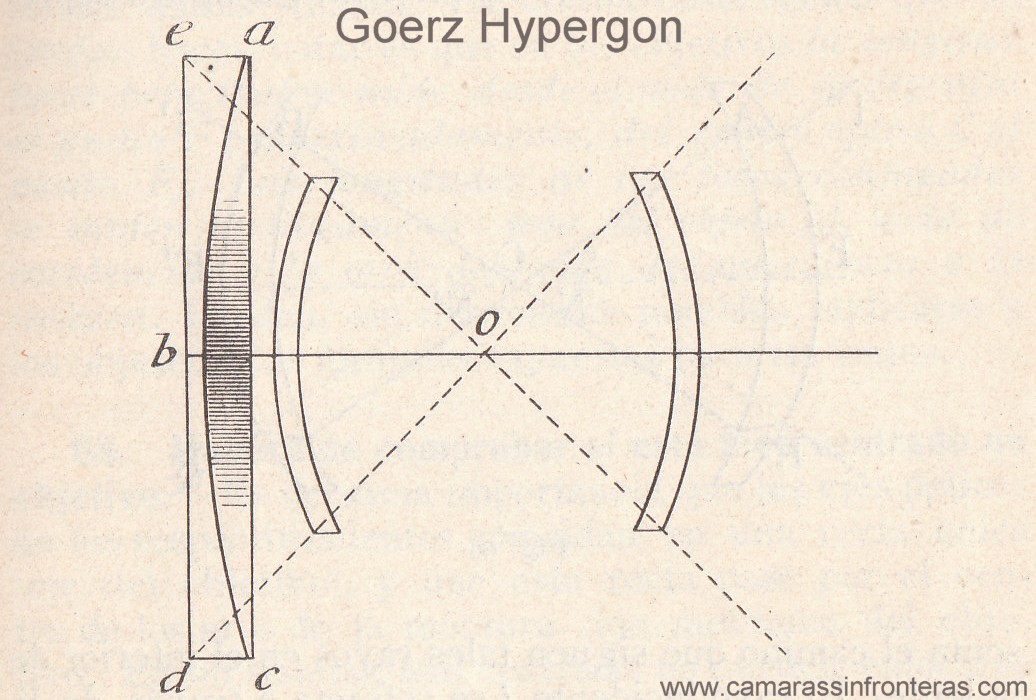

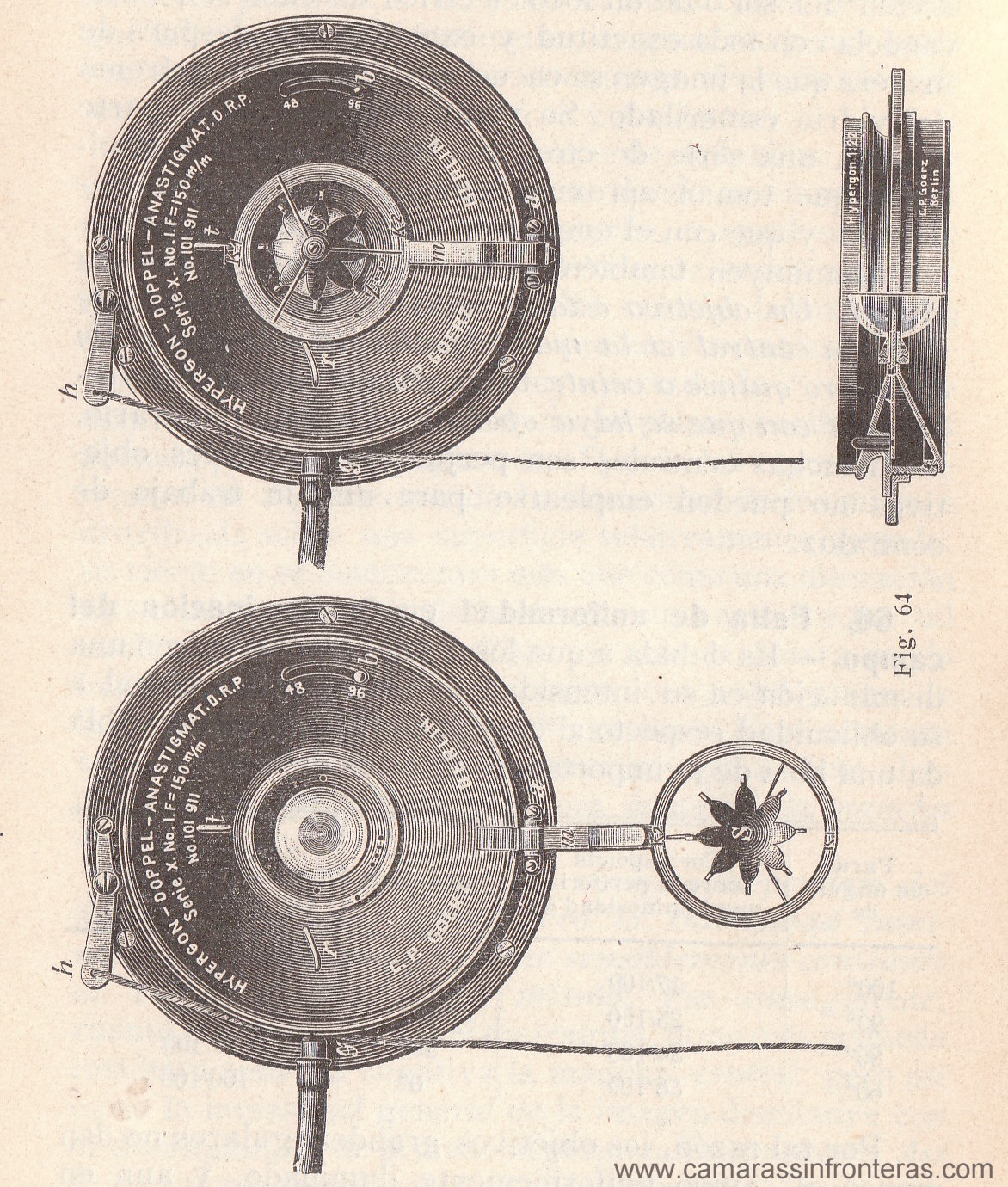

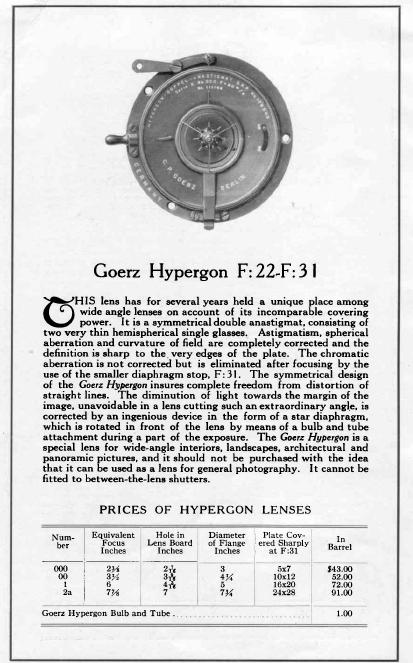

Goerz Hypergon	Meyer Arostigmat

Como habréis visto, hay una gran cantidad de fabricantes de Lentes; Zeiss, Meyer, Steinheil, Bausch & Lomb, Rodenstock, Schneider, Dallmeyer...y todos tienen su propia historia. Pero esa la contaremos en otro momento.

Gran parte del texto aquí expuesto ha sido extraido del libro "El éxito en fotografía" del Doctor Italiano J. Castruccio, editado en 1927 y completándolo con otras fuentes gráficas y de información, más mis propios comentarios al respecto.
