Nagel 14
 |
|
| Fecha de adquisición | 29.11.2020 |
| Lugar + Fecha de Fabricación | Stuttgart/Alemania, ~1928 |
| Número de serie | ------ |
| Objetivo/Número de serie | Schneider Xenar 1:4,5 F=10,5cm / 215840 |
| Obturador/Número de serie | Deckel Compur / 439999 |
| Tipo y dimensiones negativo | Placas - 6,5x9cm |
| Referencia Kadlubeck | ---- |
Creo que ya he comentado en alguna ocasión que ya no me compro cámaras de este estilo "clásico" ya que no me cuentan nada nuevo y al final son todas (casi) iguales.
Pero bueno, en este caso se trataba de una cámara de la August Nagel, que produjo pocos aparatos (de 1928 a 1932) y además eran buenos. Y como el aparato no estaba en perfectas condiciones, salió por un precio muy razonable.

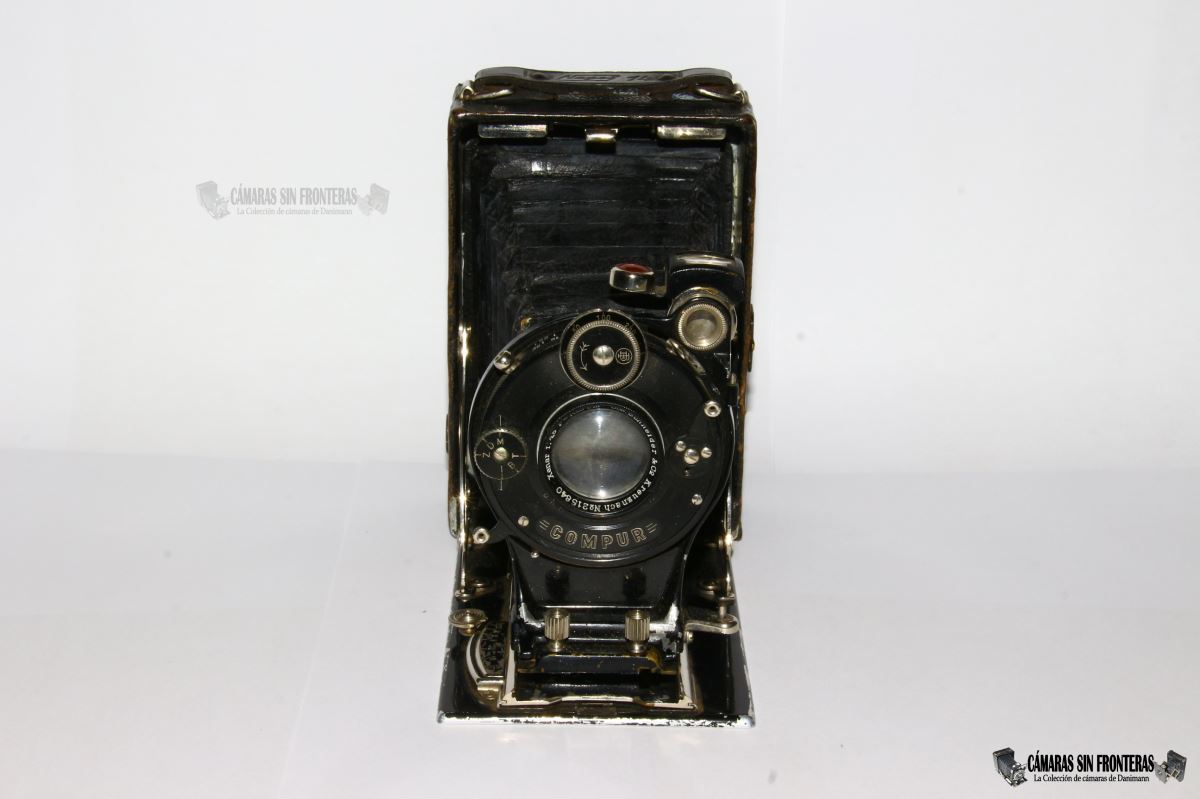

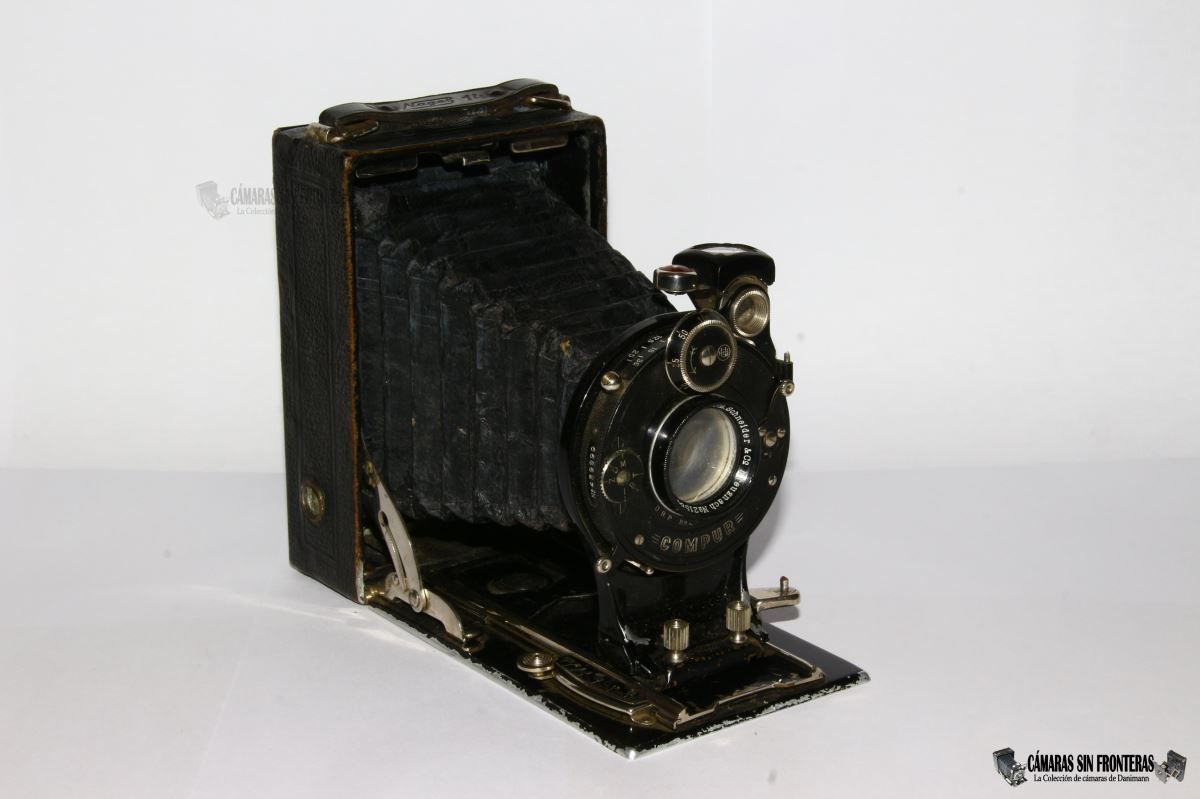

Así que aquí tenemos a la Nagel 14, uno de los aparatos de placas más básicos del catálogo Nagel. La más básica de todas era la Nagel 10, disponiendo del modelo 14 de un quipamiento algo mejor.
Según el número de serie del Xenar (de fórmula Tessar), el aparato habría sido producido en 1928. El número del Compur me descoloca un poco, pues se corresponde a en torno a 1919 y aunque fue un obturador que apenas varió en 20 años, sería un tanto raro que le equiparan a la cámara un componente fabricado una década antes.
Con todo, al ser una Nagel no podrá ser anterior a 1928 y dado que el número del Xenar sí que es congruente con esa fecha, me parece correcto datar a la cámara como producida ese año.
Parece ser que el modelo se renovó incluyendo un estandarte que permitía el ajuste vertical y horizontal del objetivo, mientras que en mi ejemplar está fijo. Esta nueva versión sería denominada Nagel "Anca" 14. El modelo se fabricó hasta 1930.
Esta cámara es la hermana pequeña de la Nagel 33 que me dignaré igualmente algún día a editar...
Se trata de un aparato que ofrecía prácticamente todos los elementos técnicos esperables en esa época, y además en este caso con una combinación obturador/objetivo muy buena aunque por otro lado muy común en aparatos del estilo. De todas maneras será posible encontrarla igualmente con otras combinaciones (por ejemplo con Obturadores Ibsor Gauthier y otros objetivos anastigmáticos).
Así pues, y de nuevo por publicar un artículo resumido pues casi todo lo que pueda contar de esta cámara lo habré hecho ya en algún modelo similar, enumeraré aquí las características del aparato y luego colgaré sus fotos y los doeumentos históricos relacionados de que disponga:

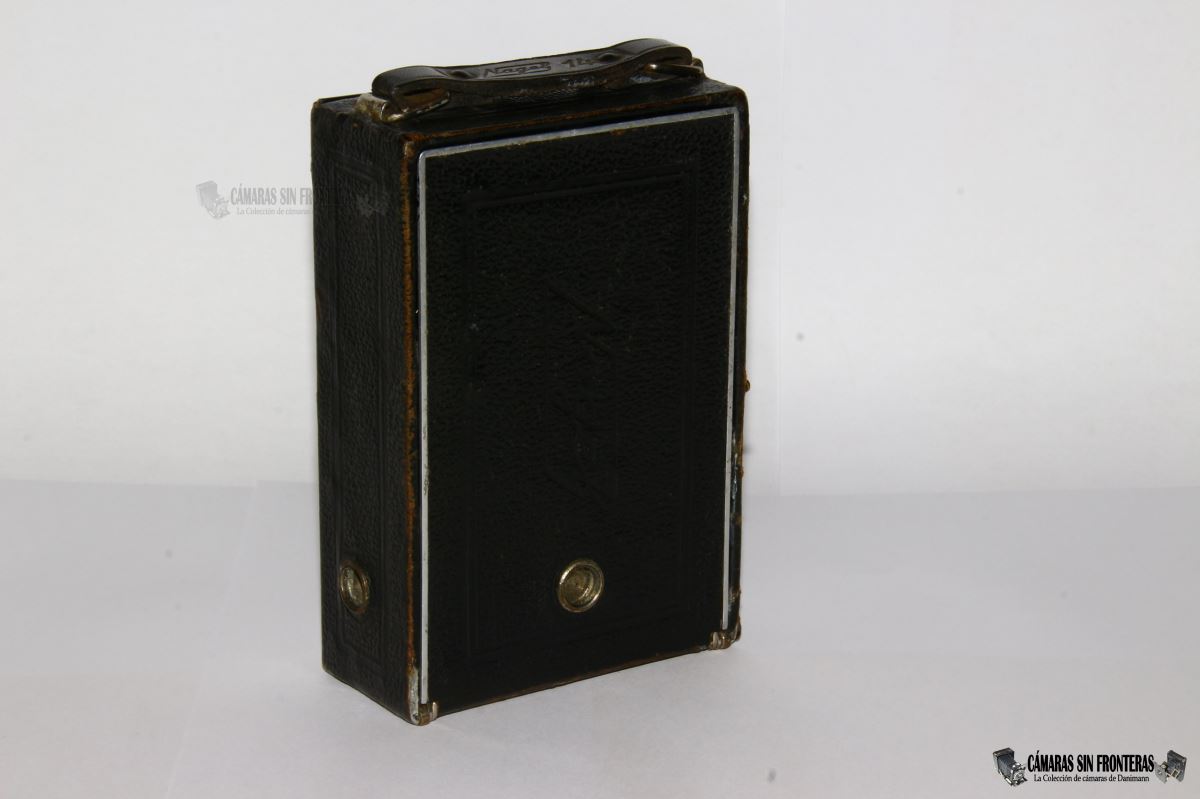

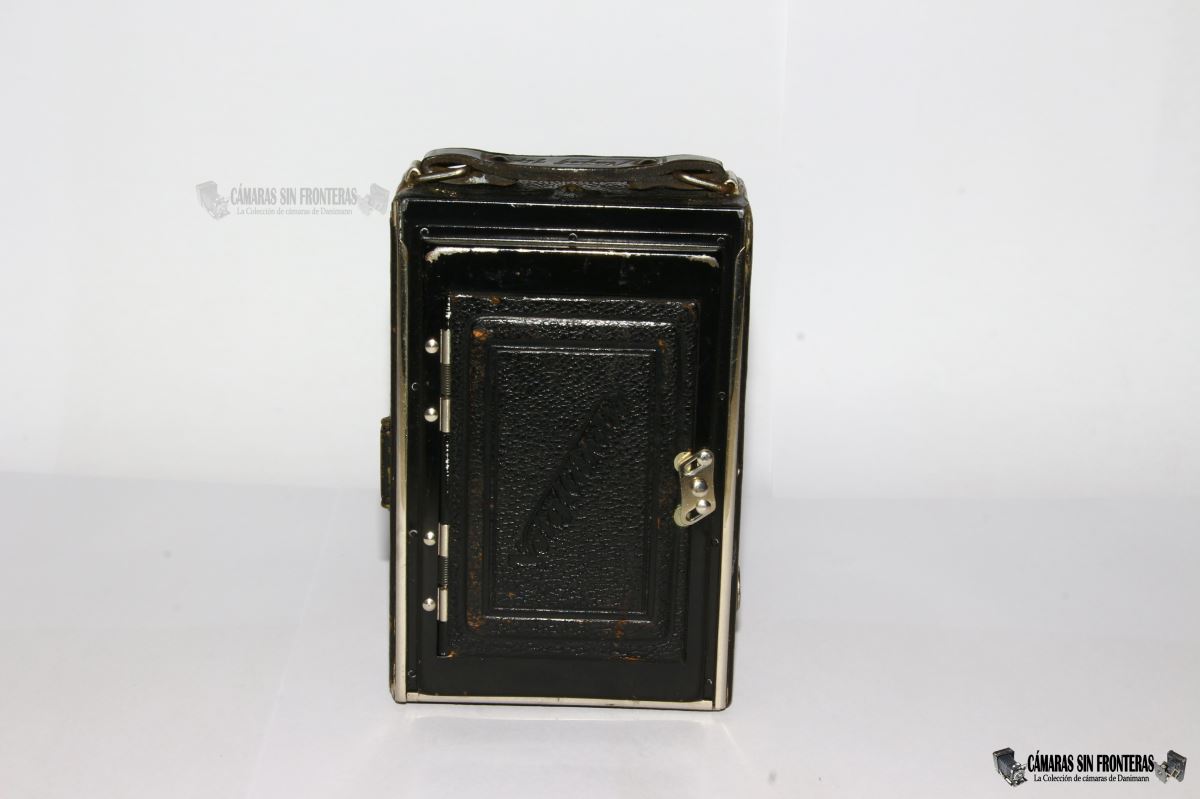

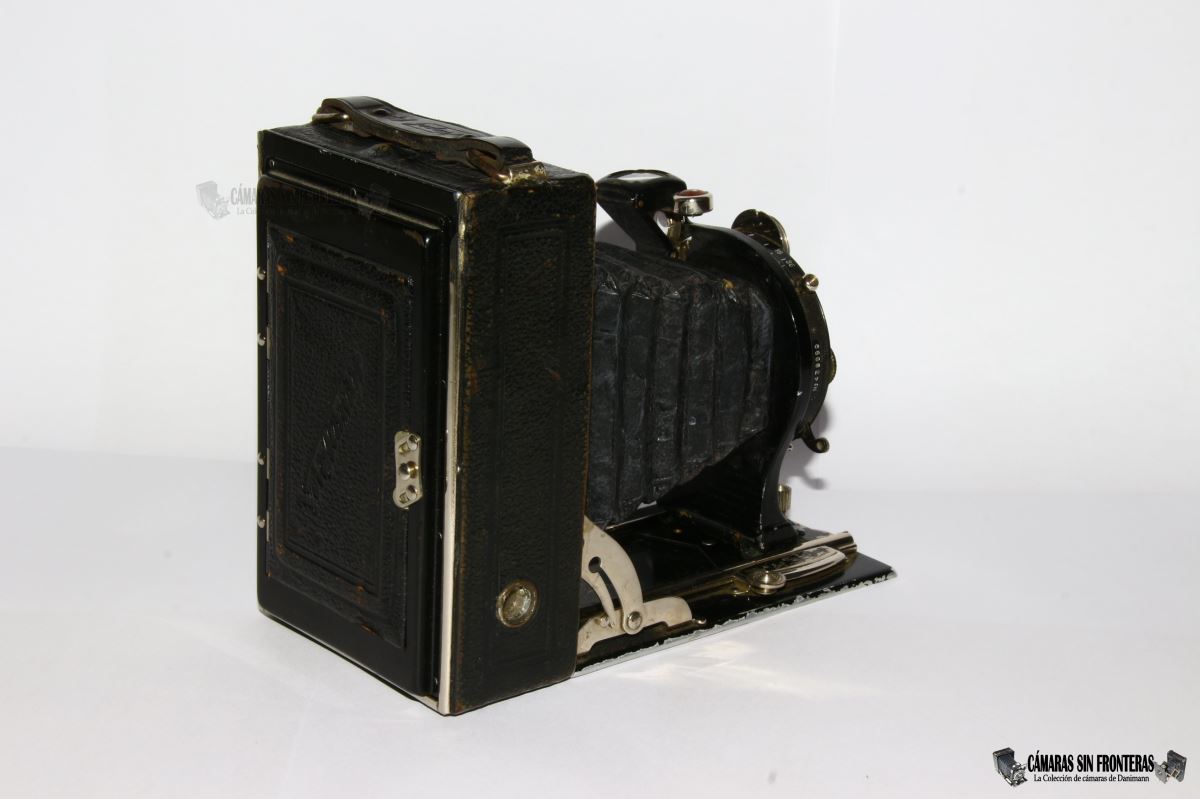

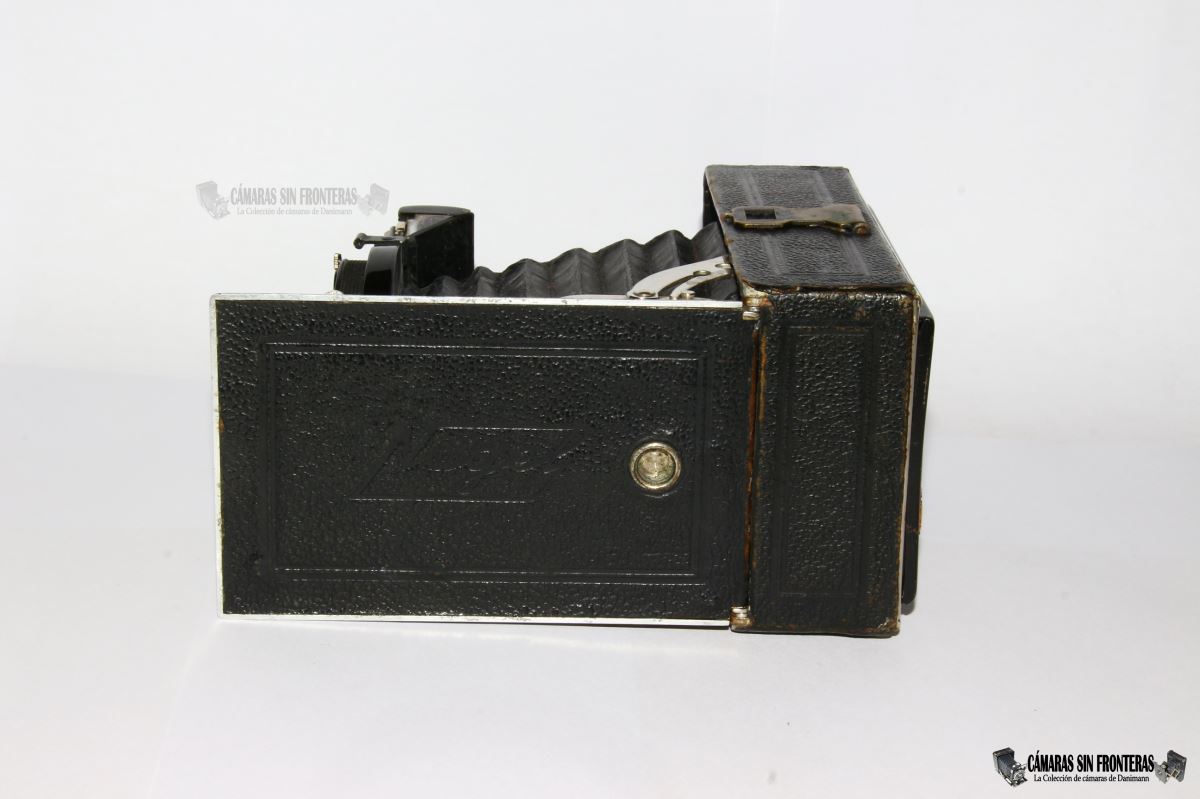

- Caja y tapa de aluminio forrados en cuero.

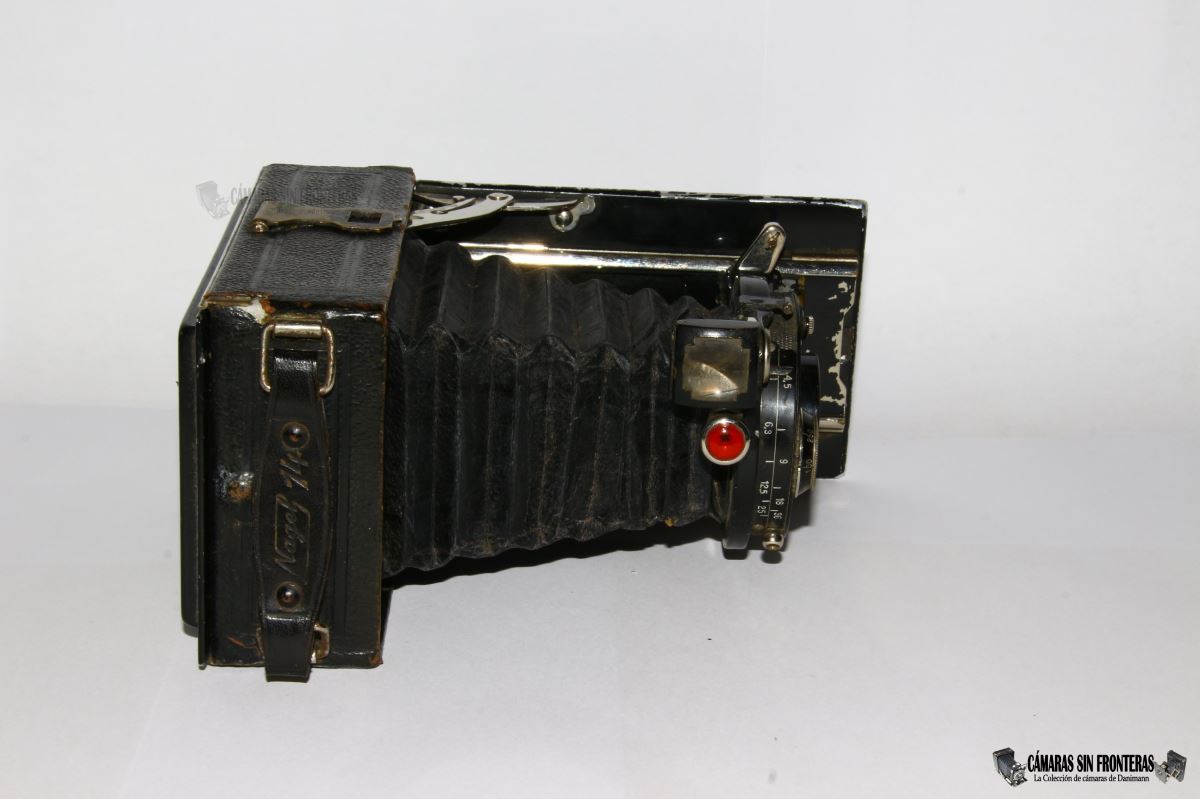

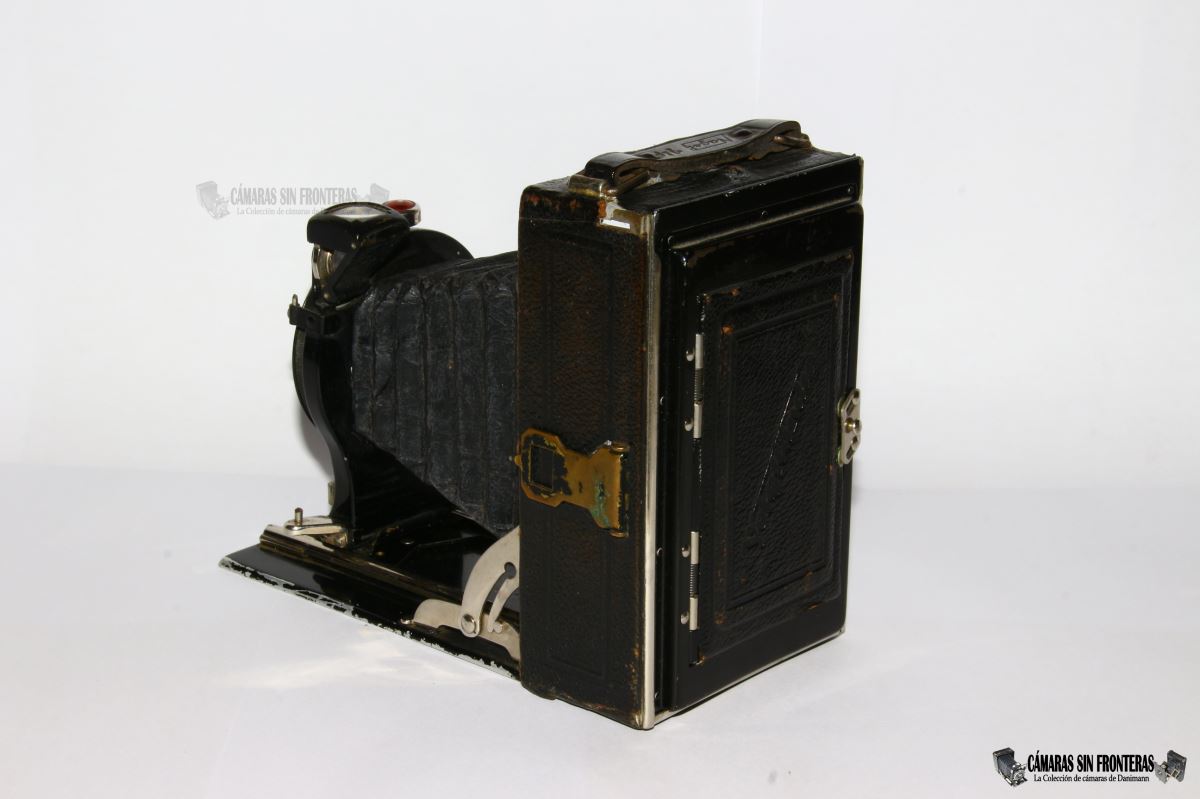

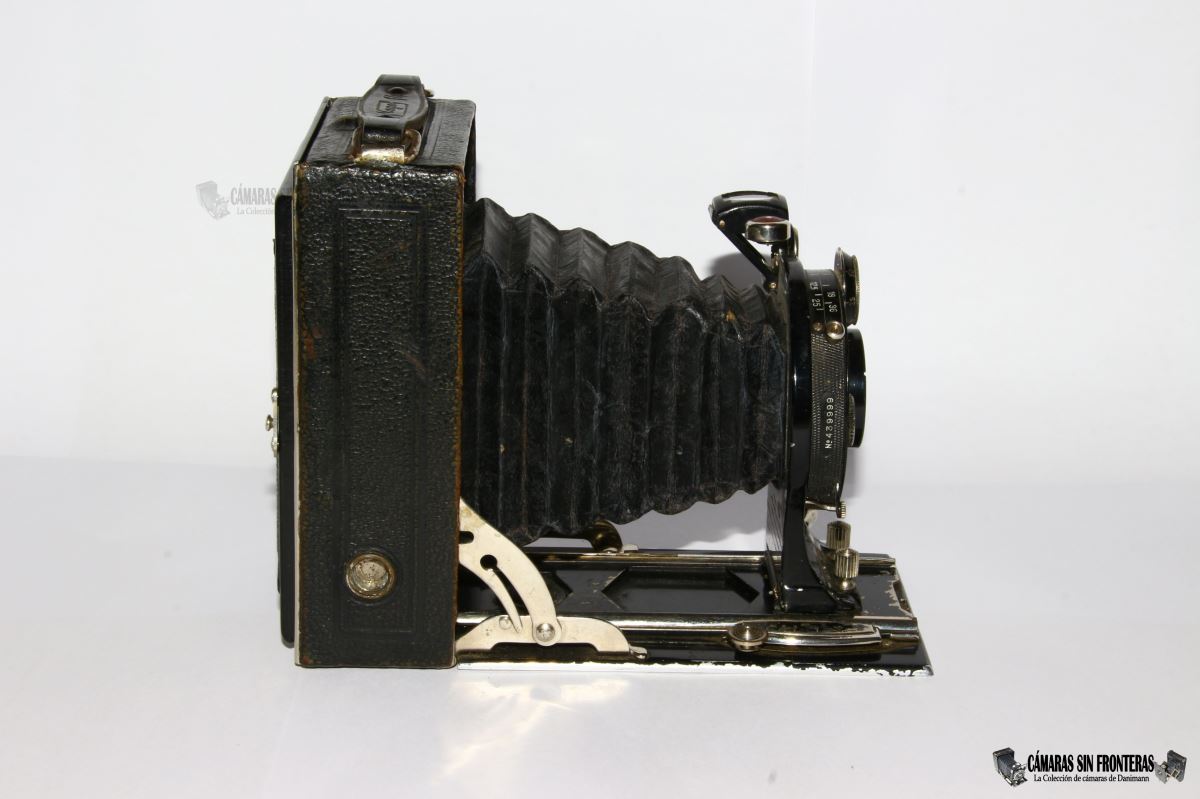

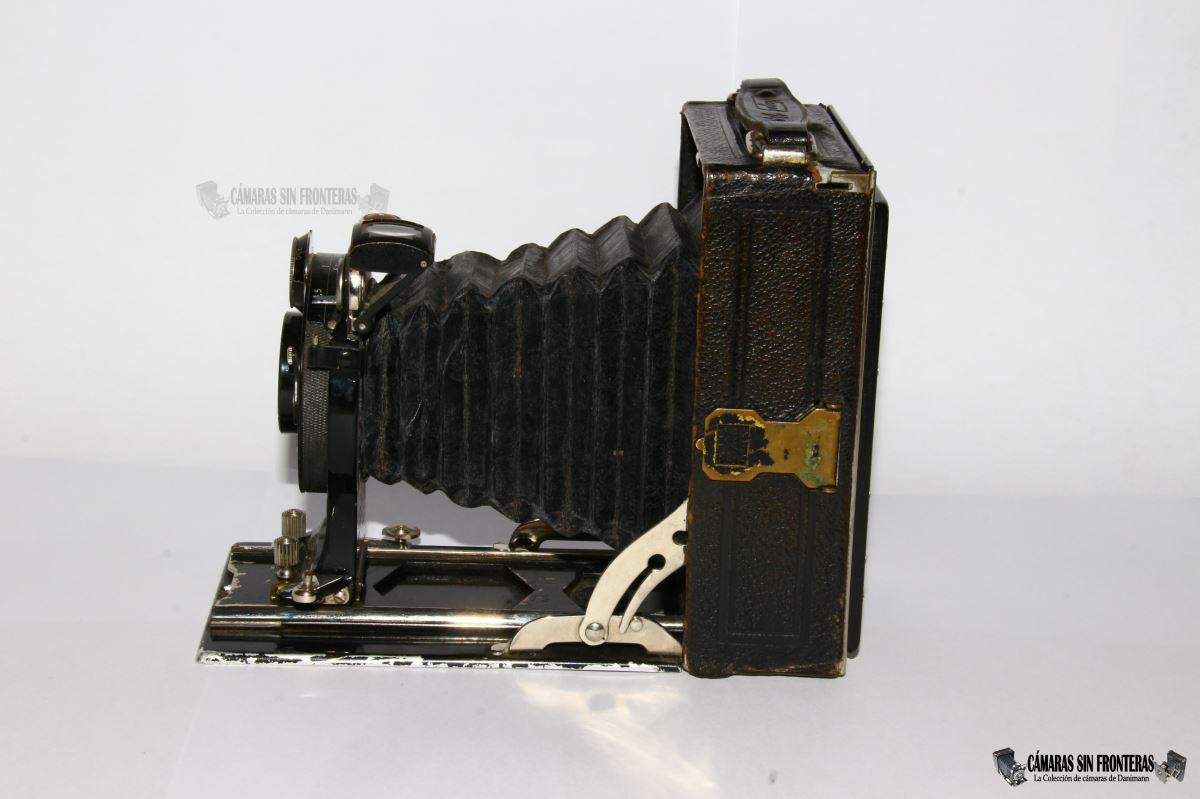

- Fuelle de cuero con simple extensión.

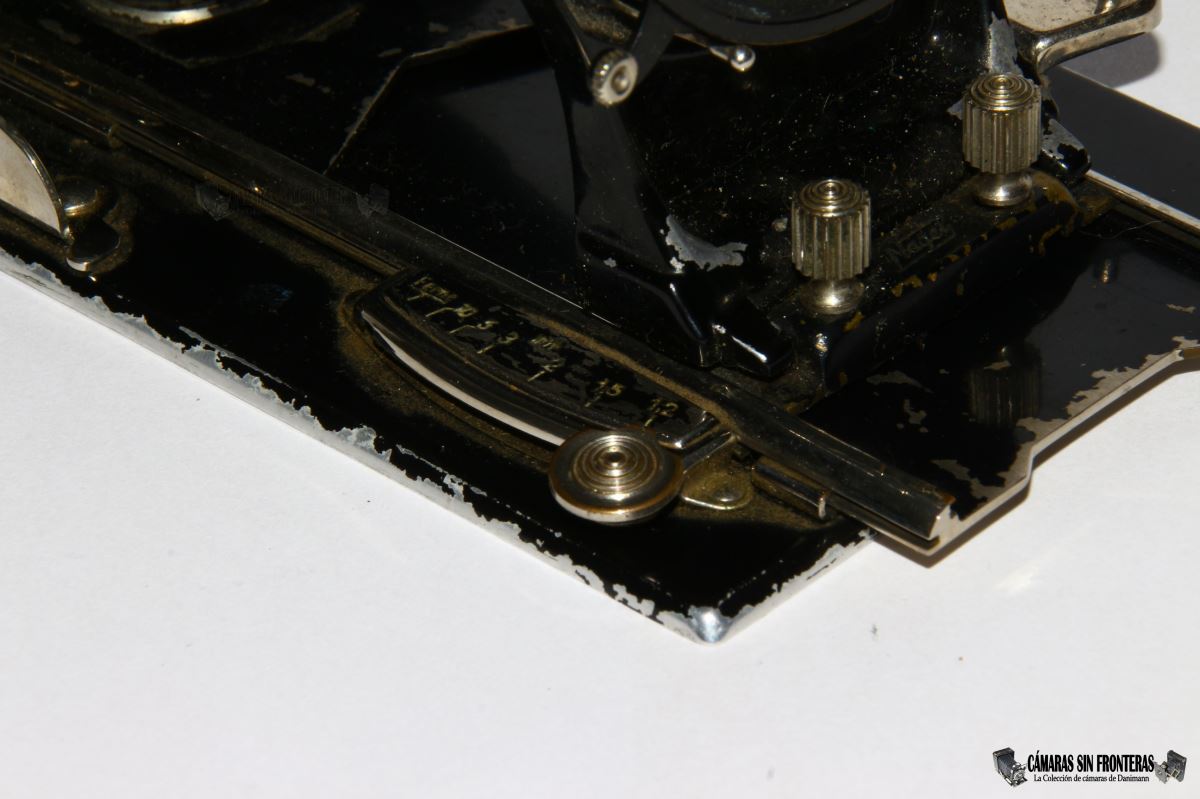

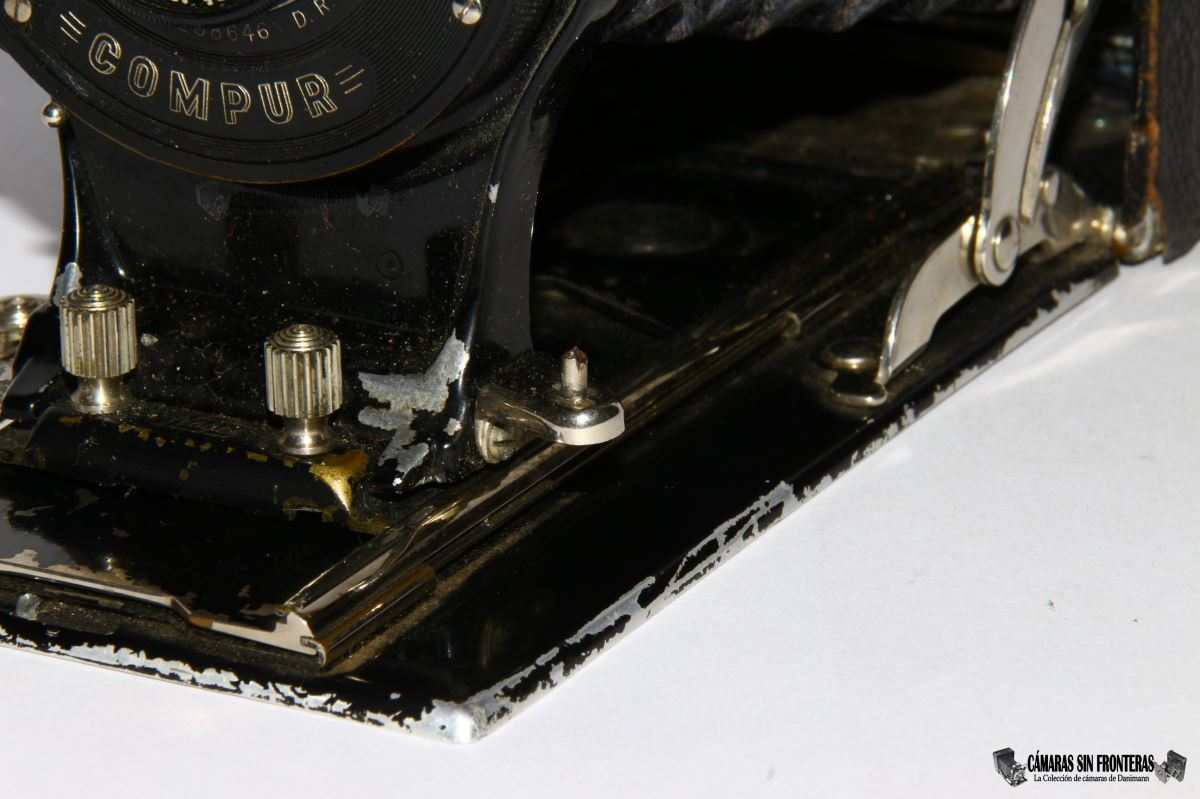

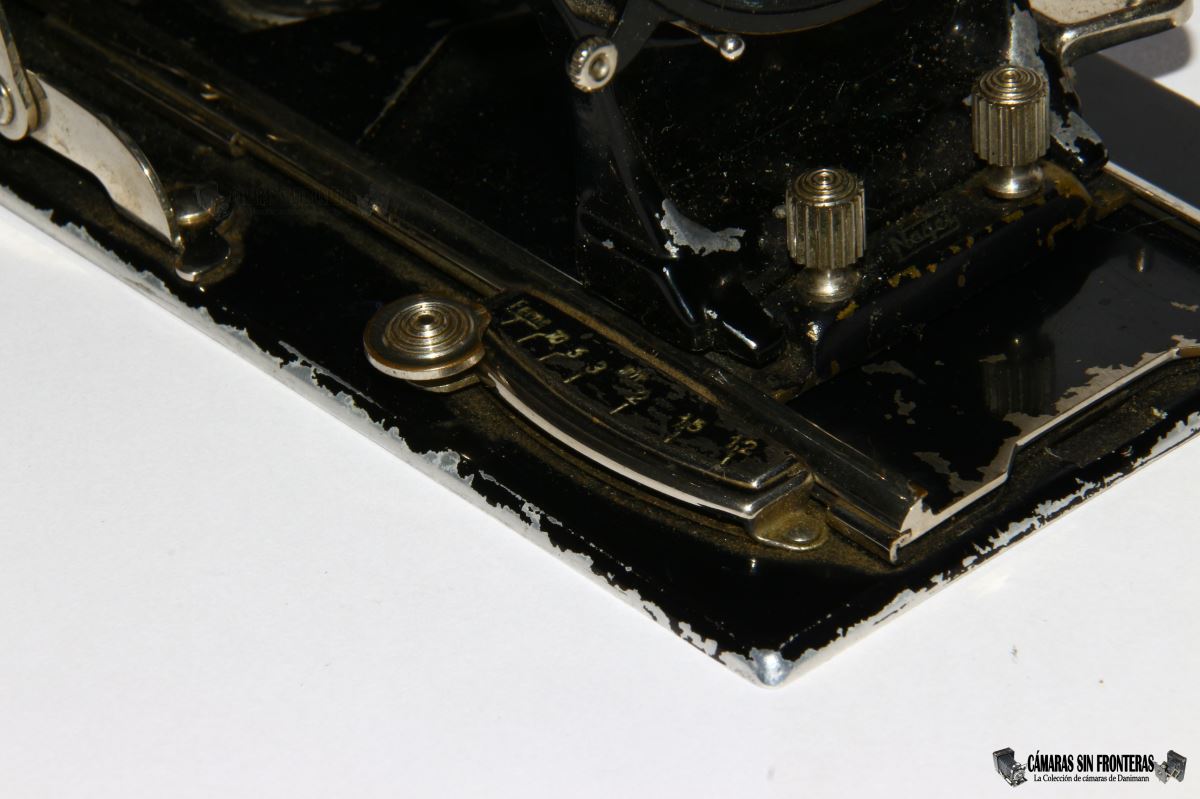

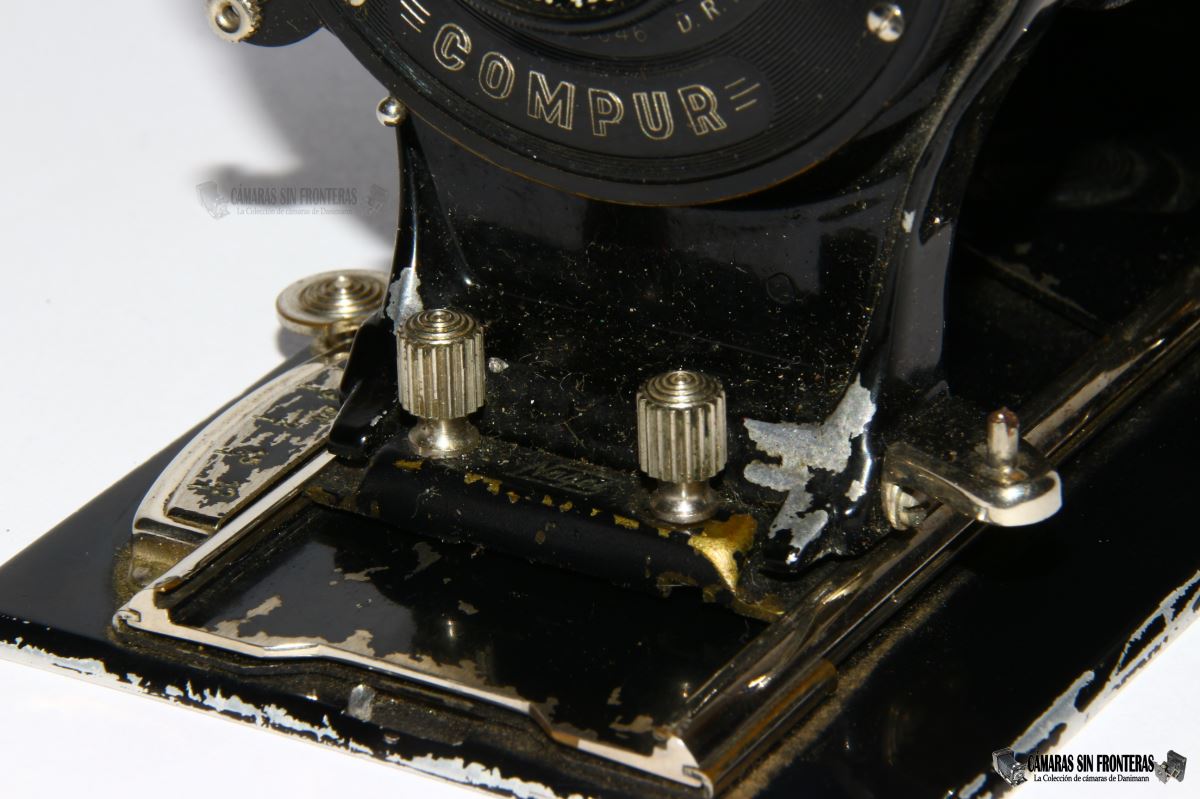

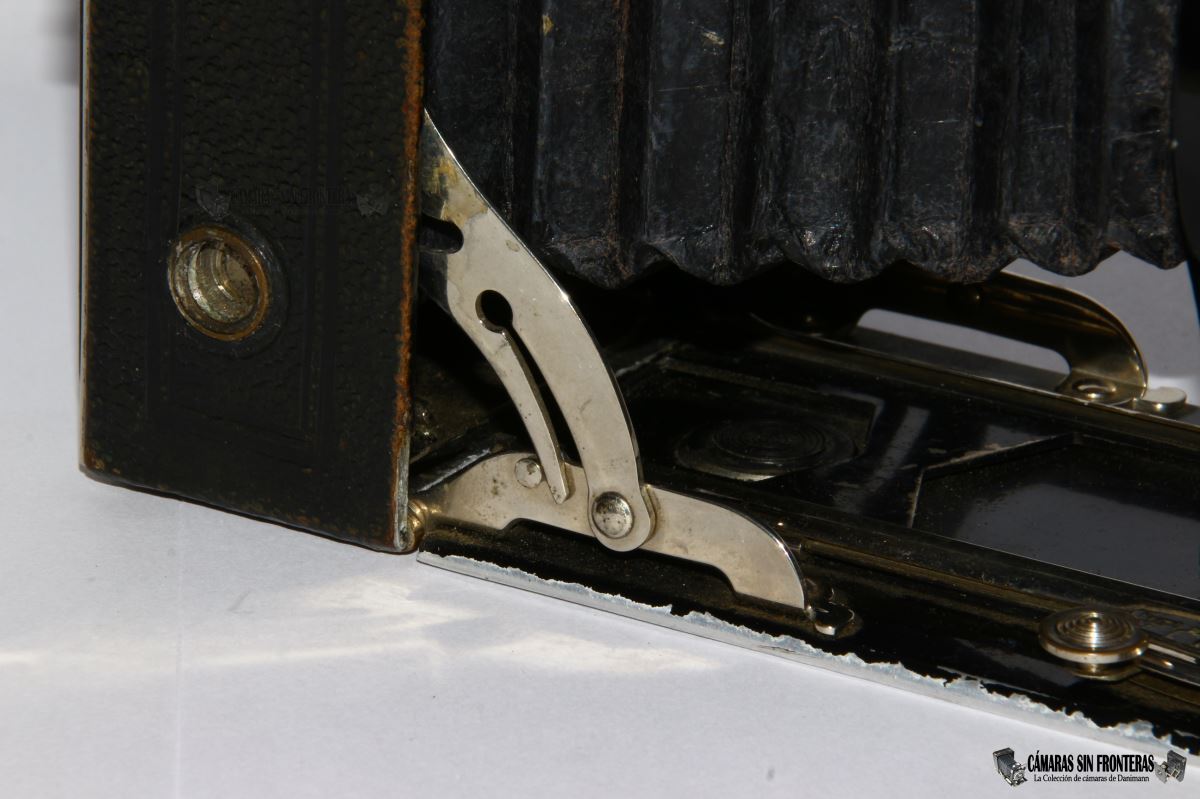

- Enfoque por palanca radial con escala.

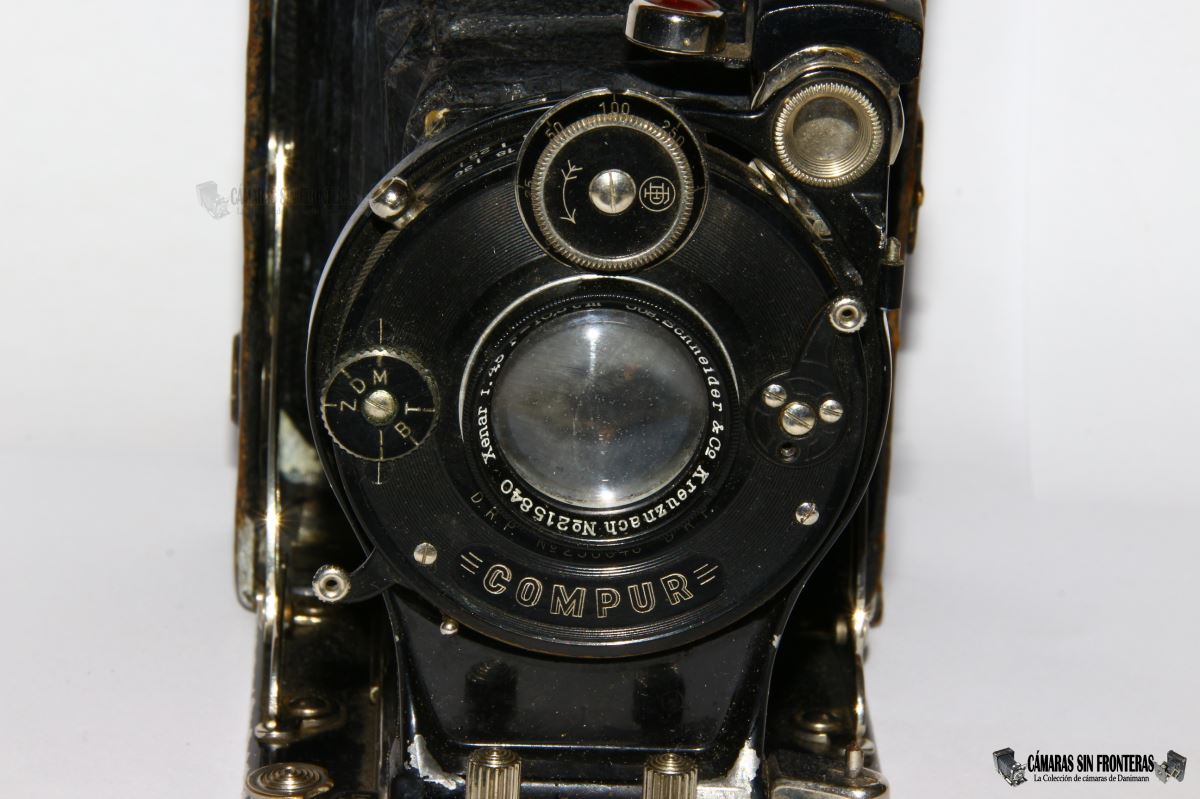

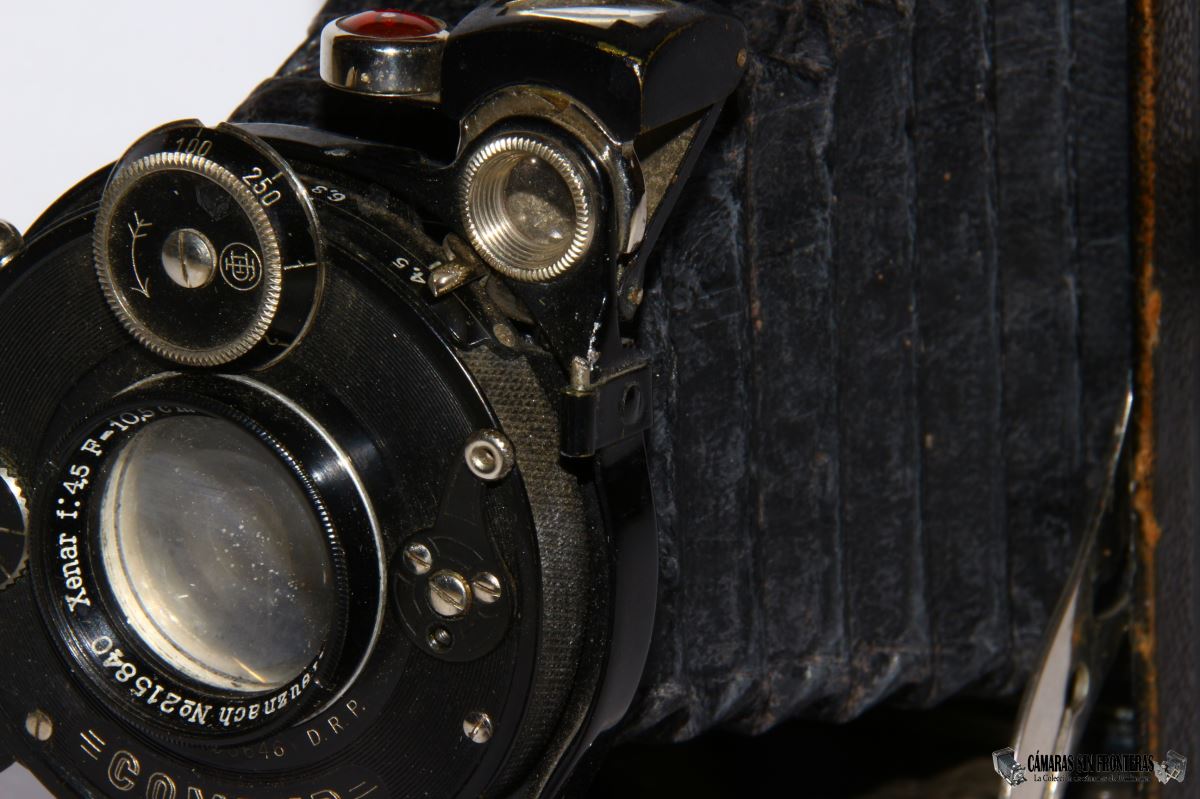

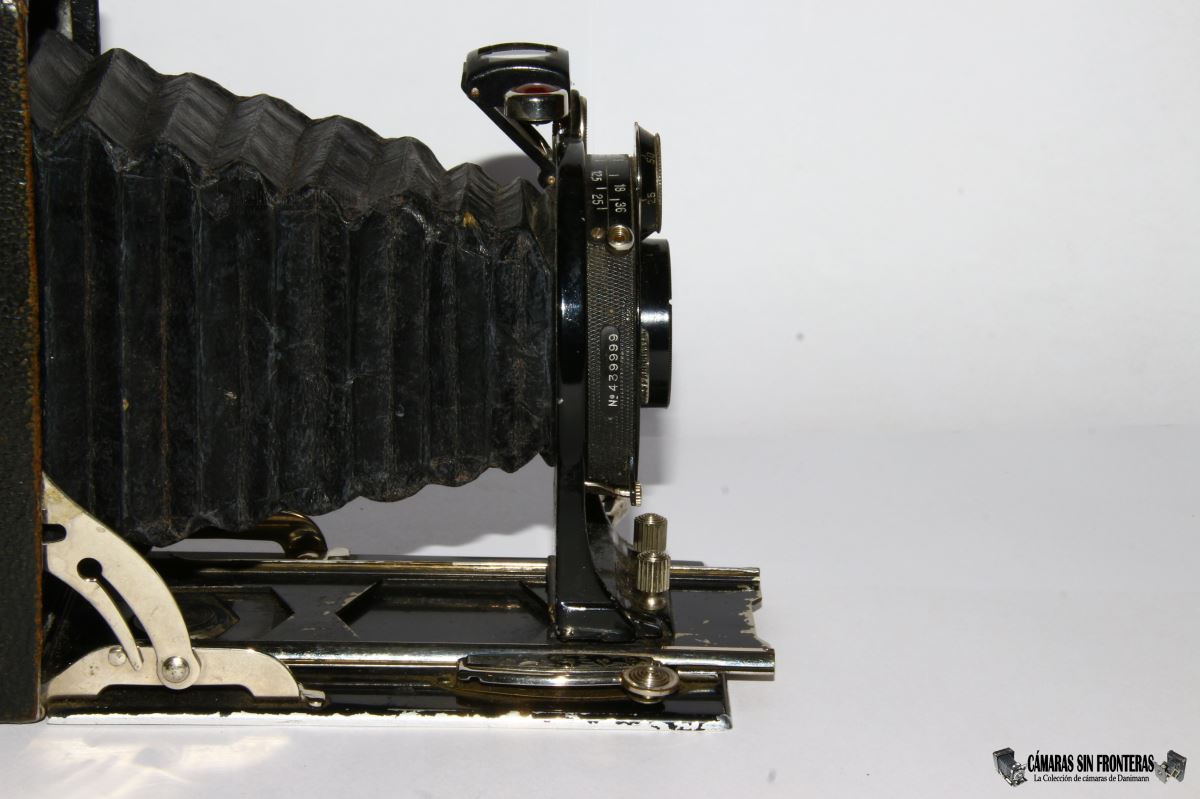

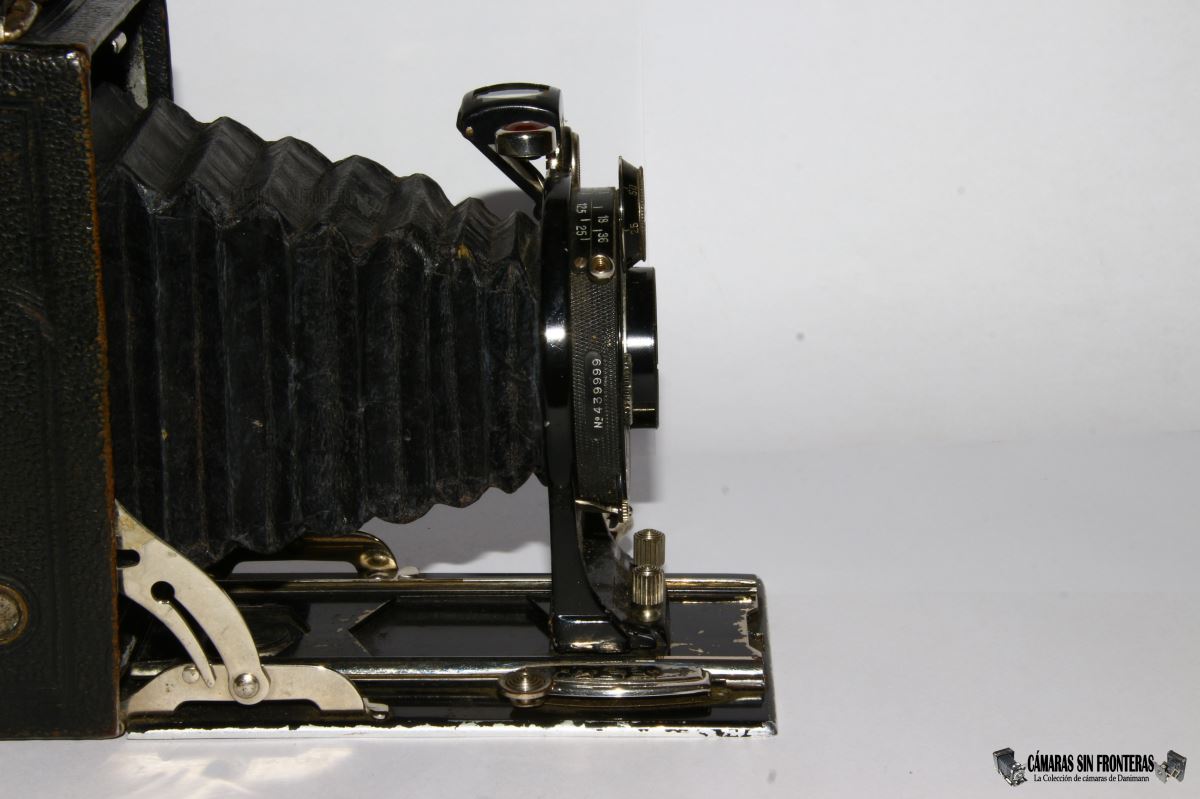

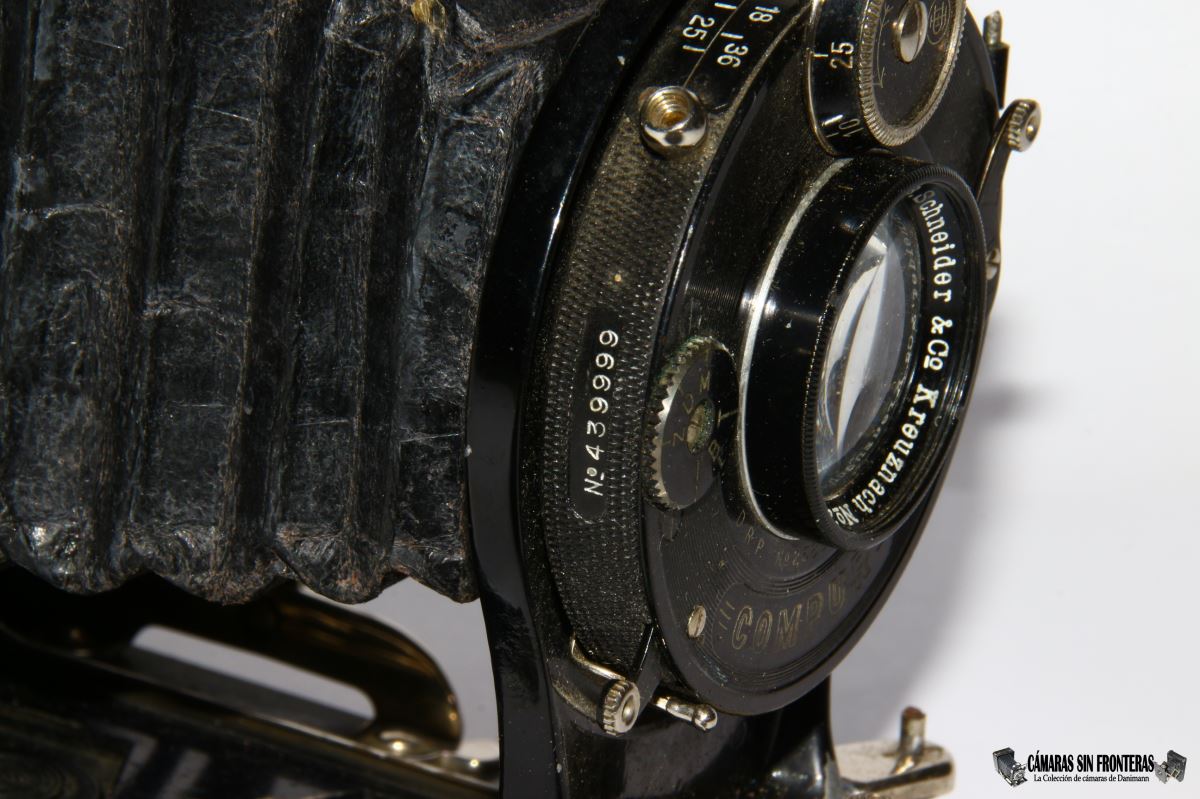

- Obturador Deckel Compur (1s - 1/250s).

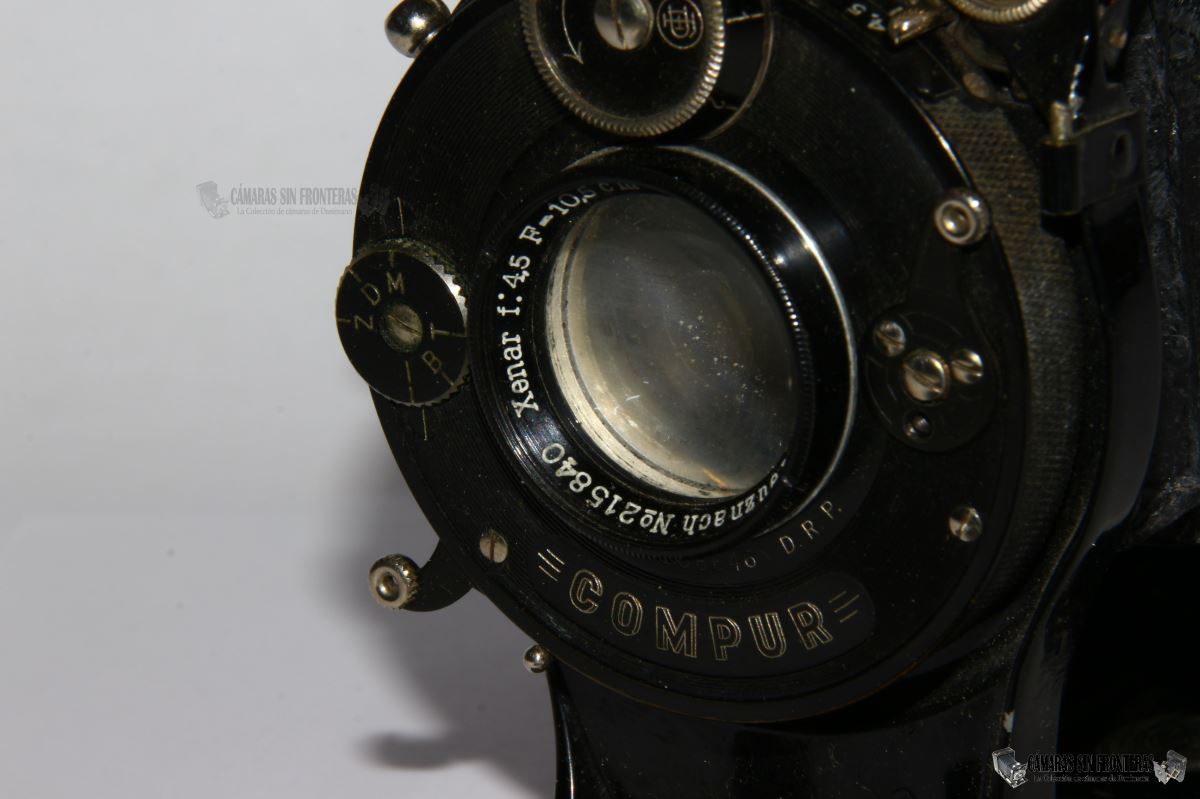

- Objetivo Schneider Xenar 1:4,5 F=10,5cm.
- Formato 6,5x9cm.

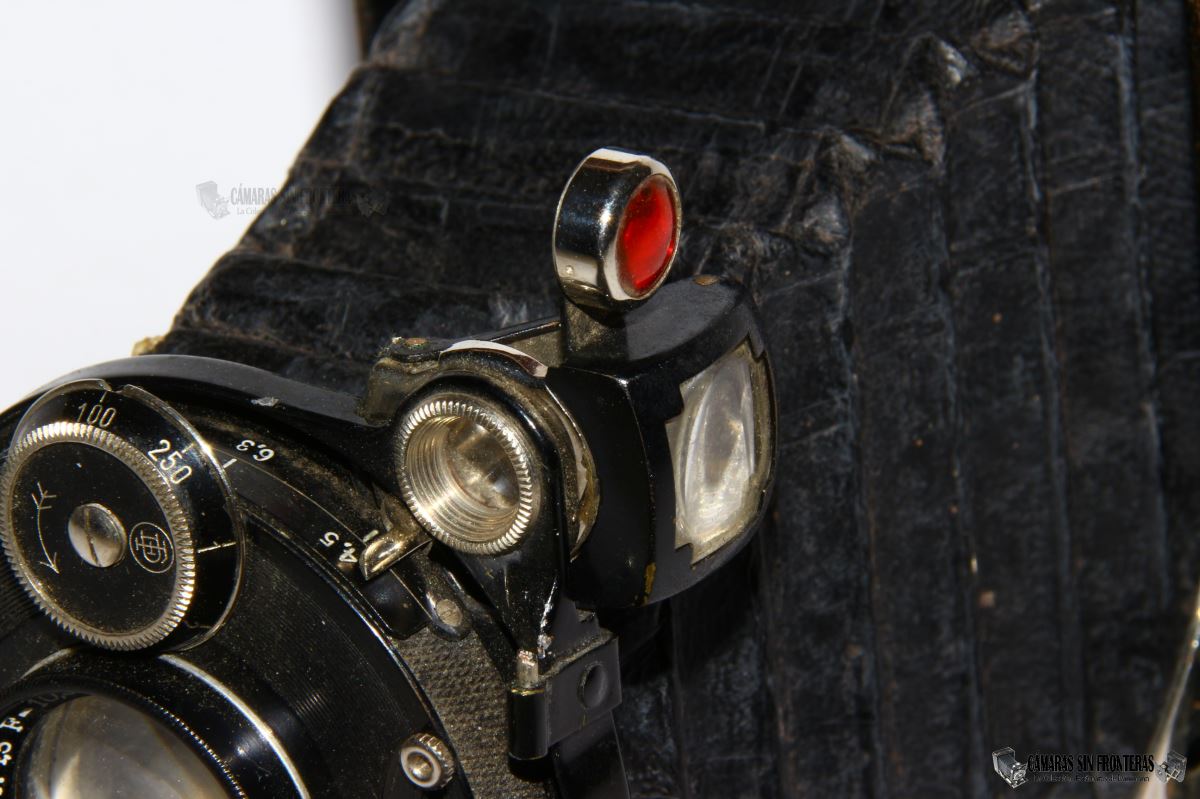

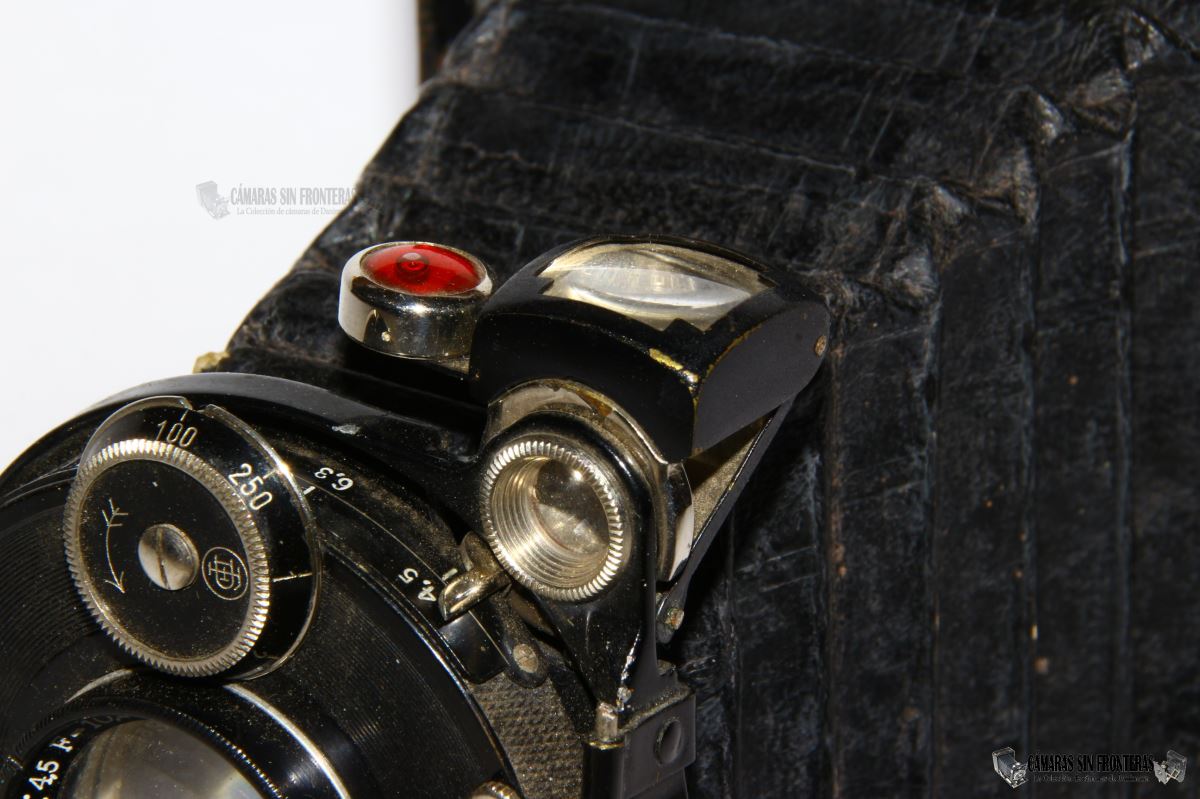

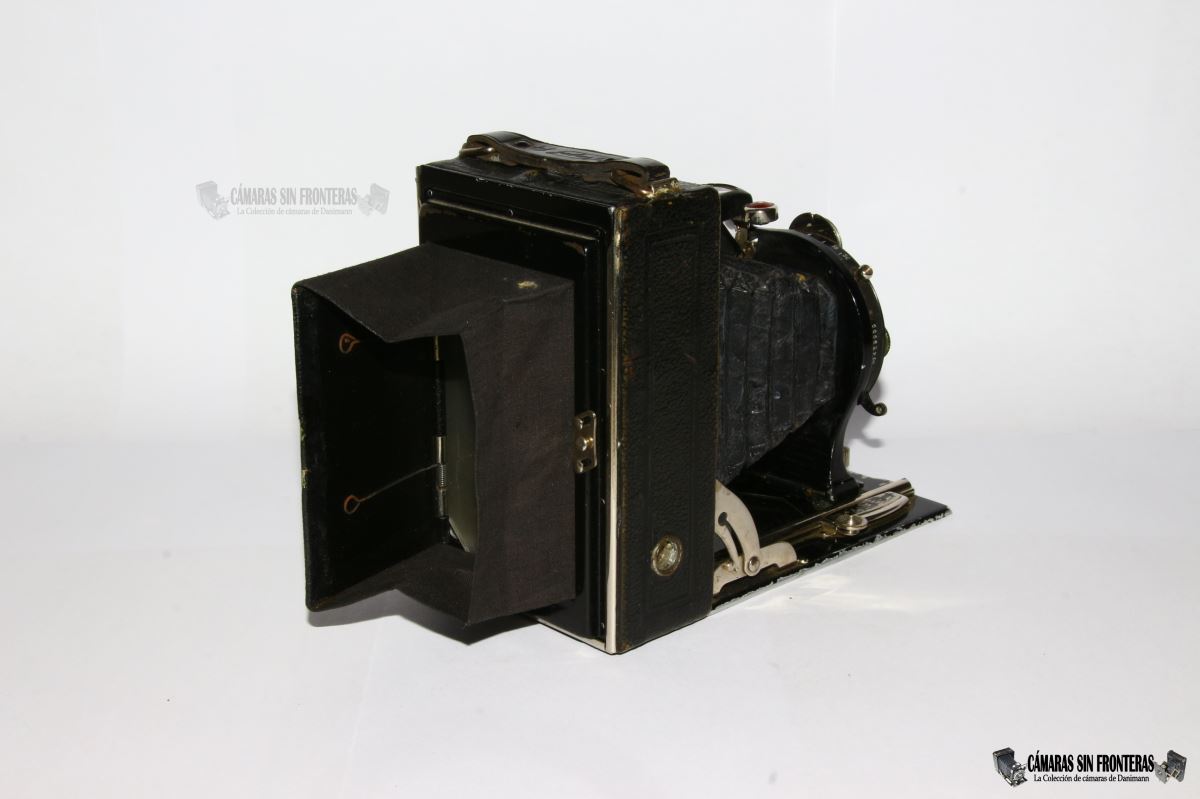

- Visor de cintura con nivel.

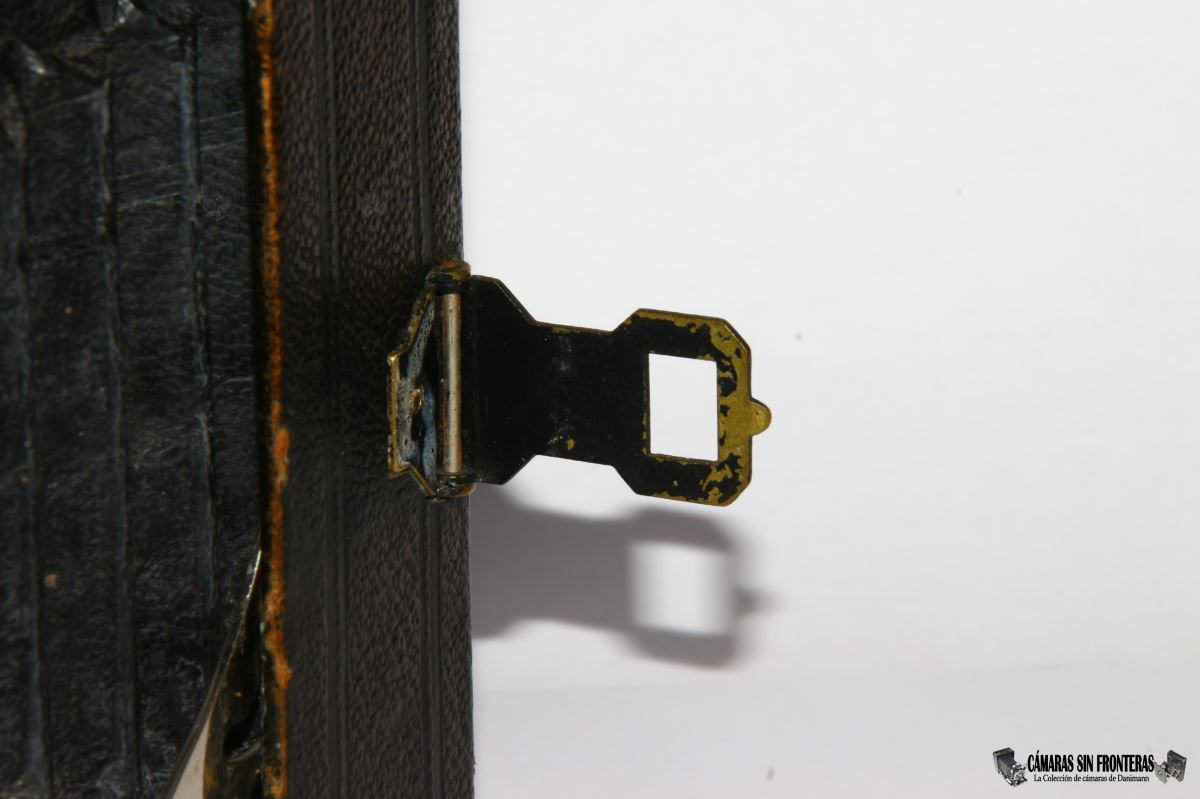

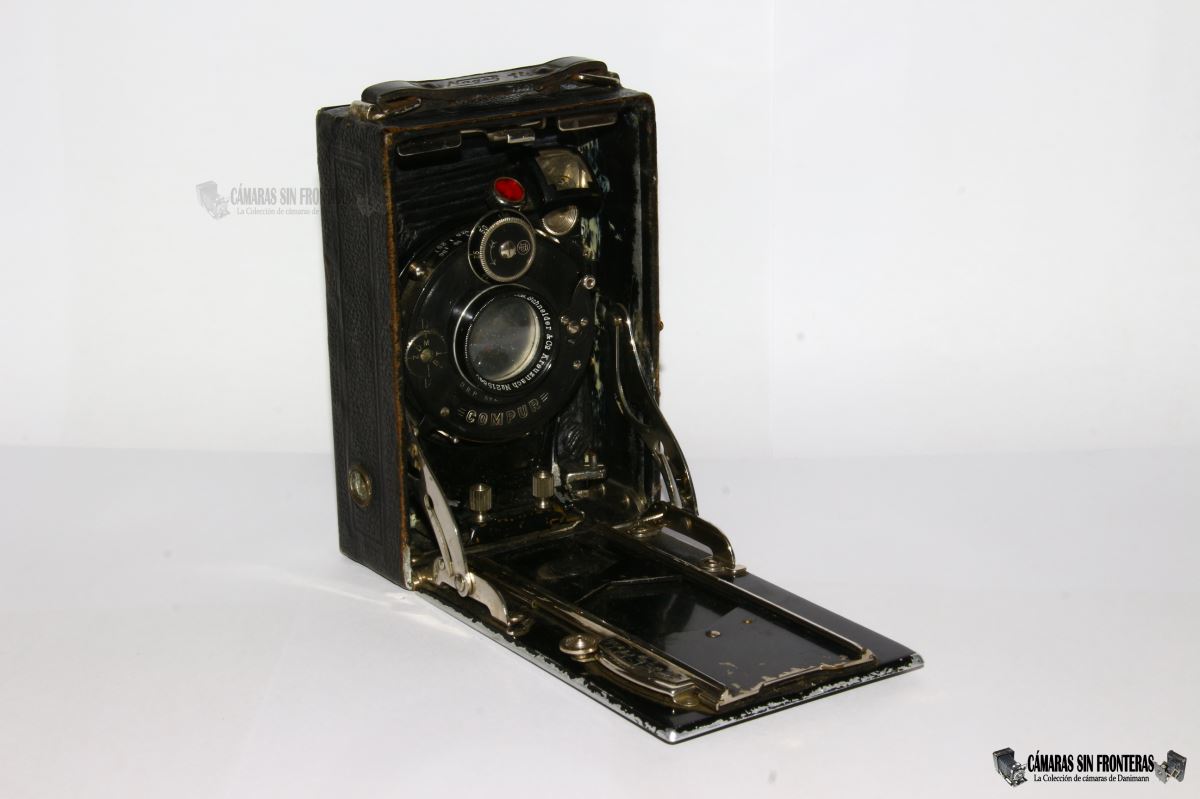

- Doble marco desplegable "sport" (mi cámara ha perdido el delantero).
- Estandarte fijo.

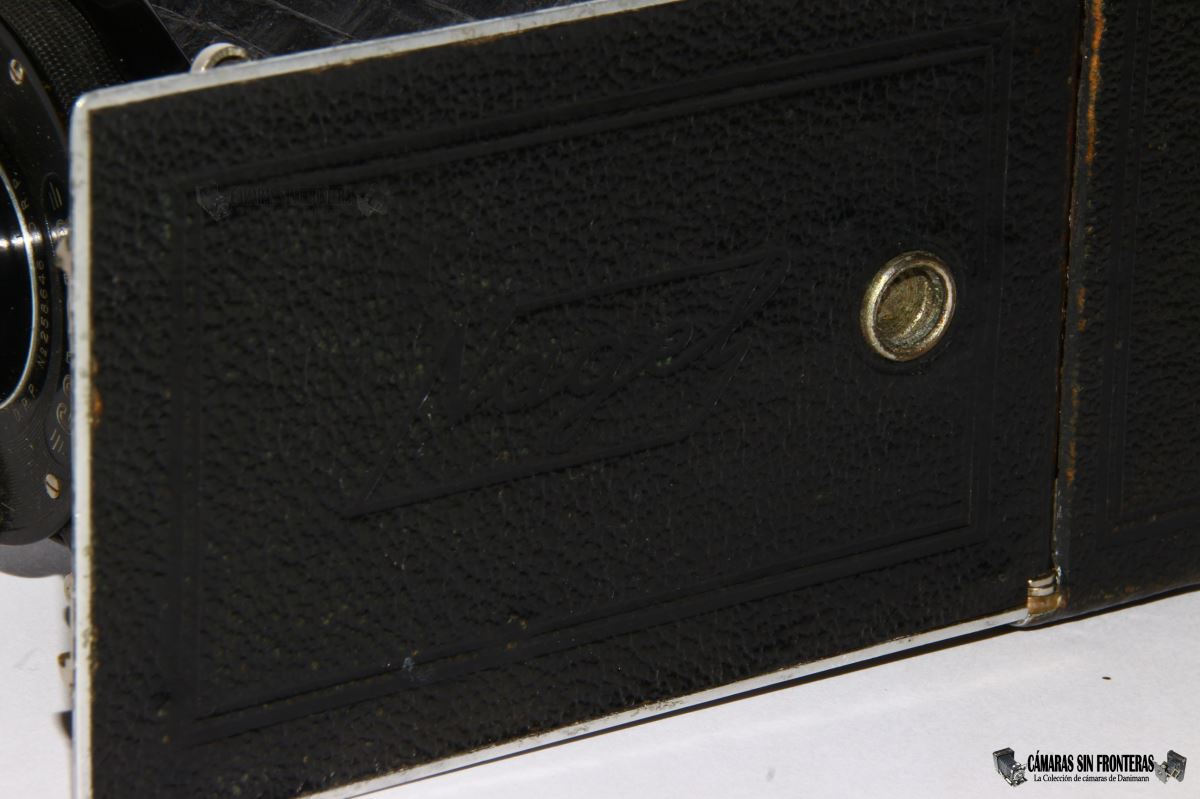

- Inscripción "Nagel" en la tapa frontal.

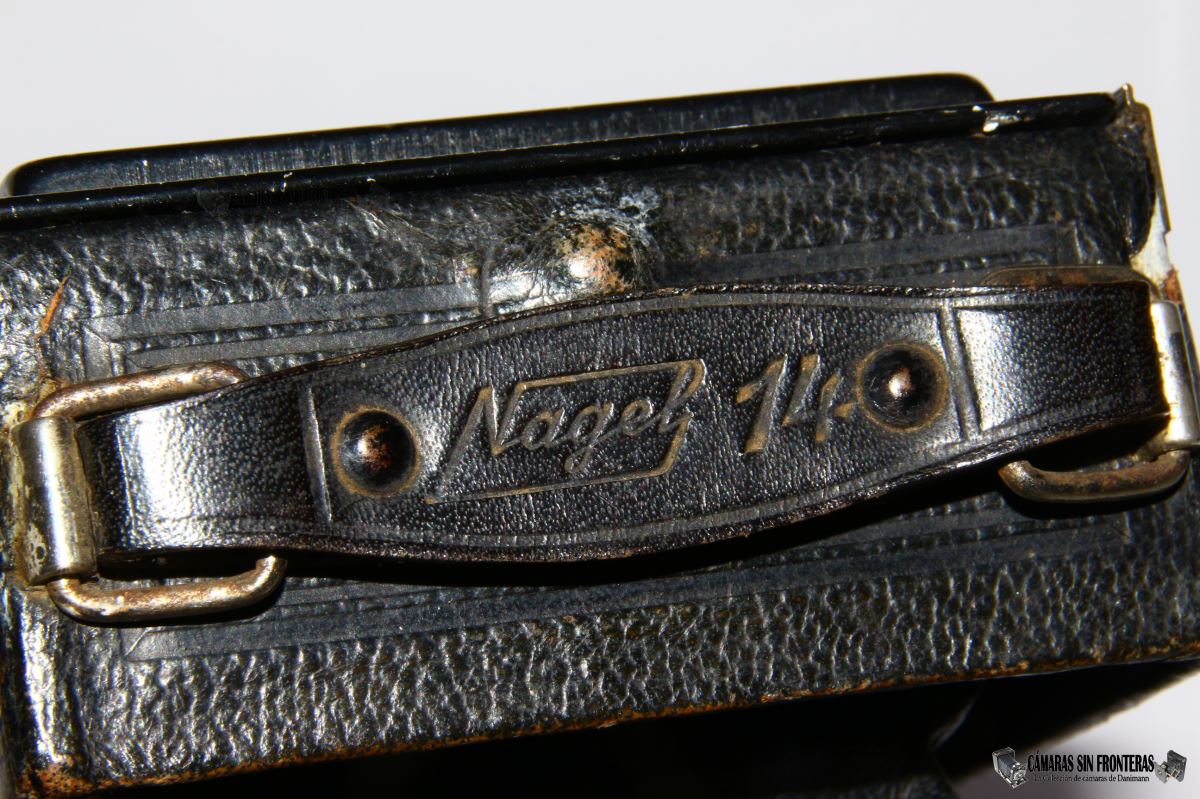

- Inscripción "Nagel 14" en el asa de cuero.
- Dos roscas para trípode de 3/8" (formato alemán).

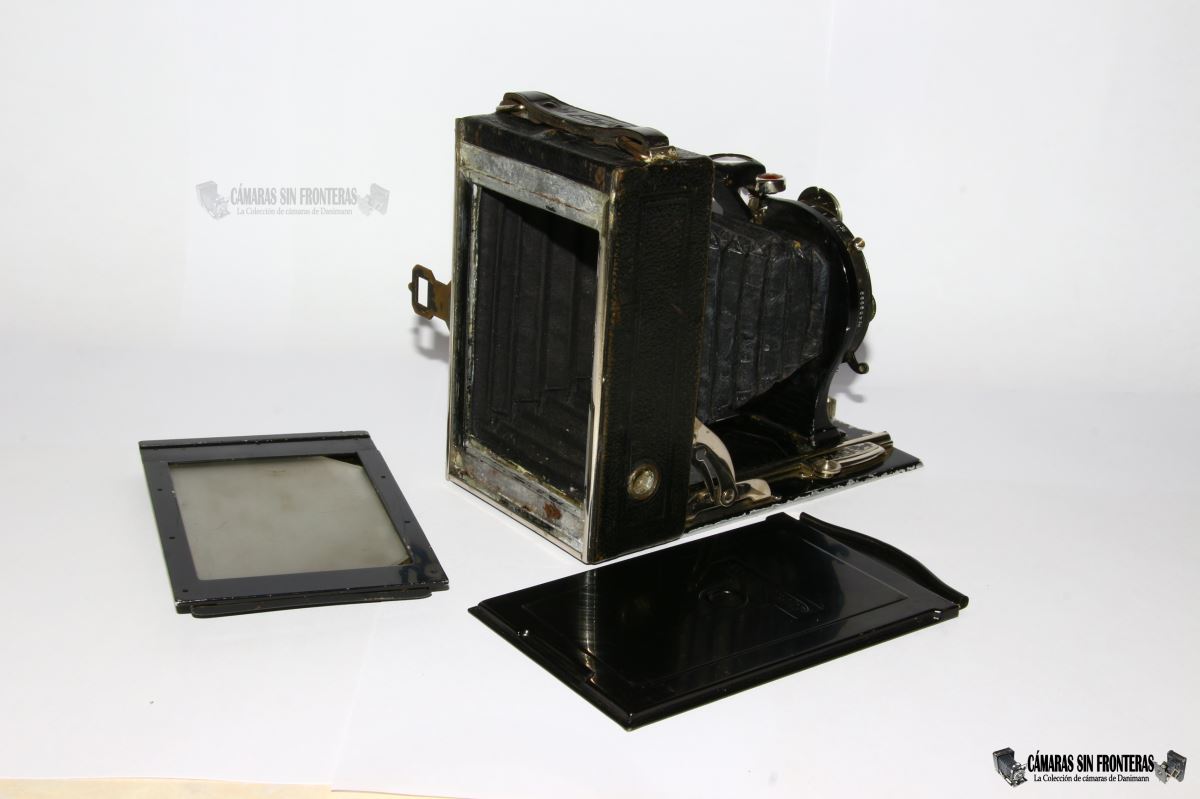

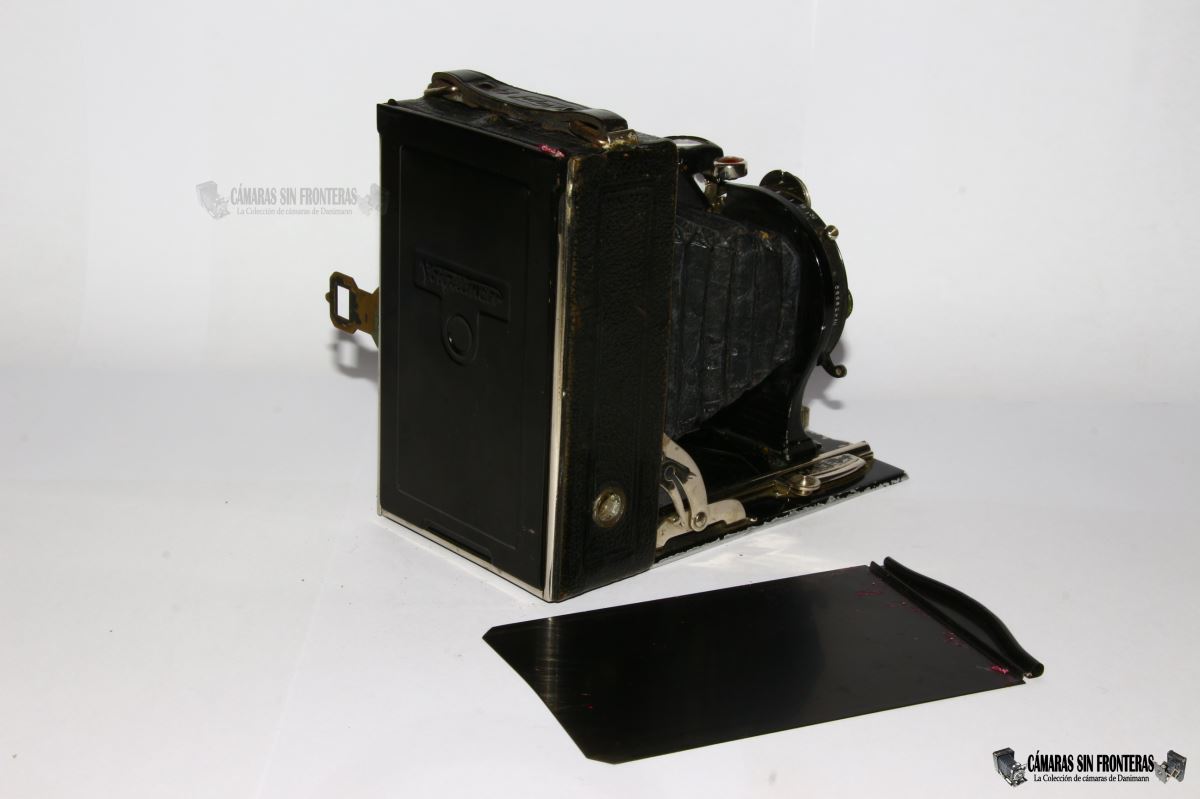

Lamentablemente al aparato le falta el cristal de enfoque aunque me venía con un montón de portaplacas, e incluso con una caja de placas Kodak sin abrir (sí, no hacían sólo rollo). Los portaplacas le entran bien y eran de Voigtländer, así que tomé prestado el cristal de enfoque de la Voigtländer Avus de igual formato para hacerle las fotos pertinentes.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
CATALOGOS
 |
 |

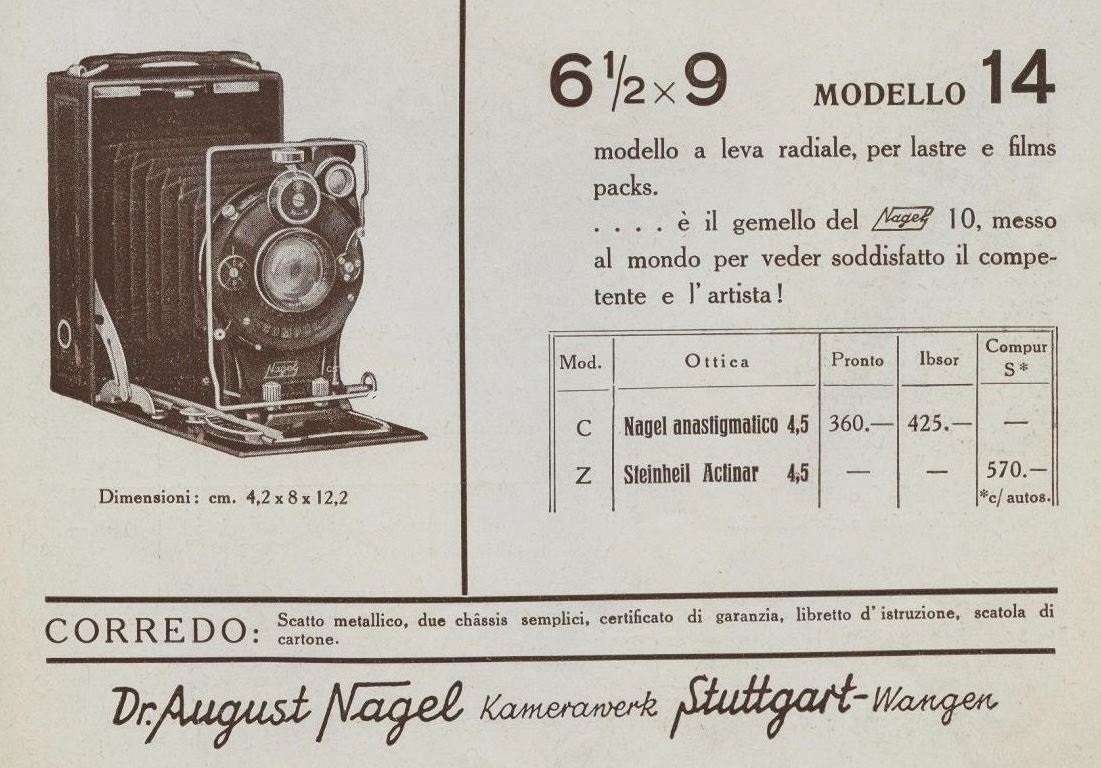

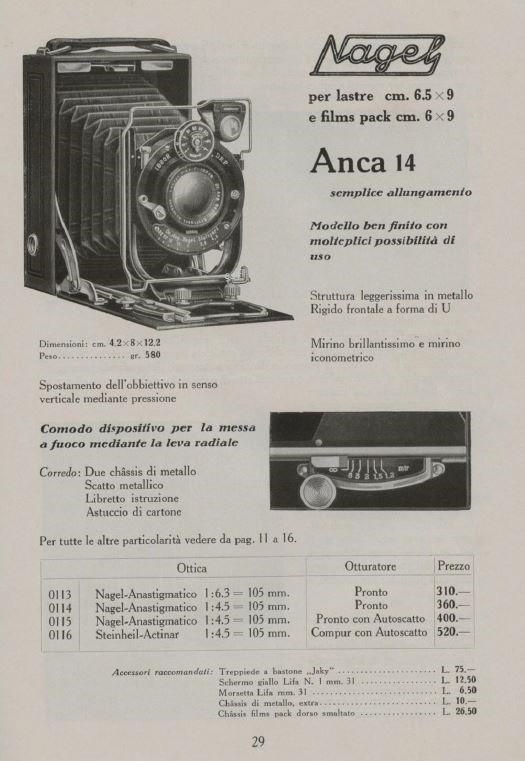

| Catálogo Nagel. 1930 | Catálogo Nagel. 1931 |
 |
 |

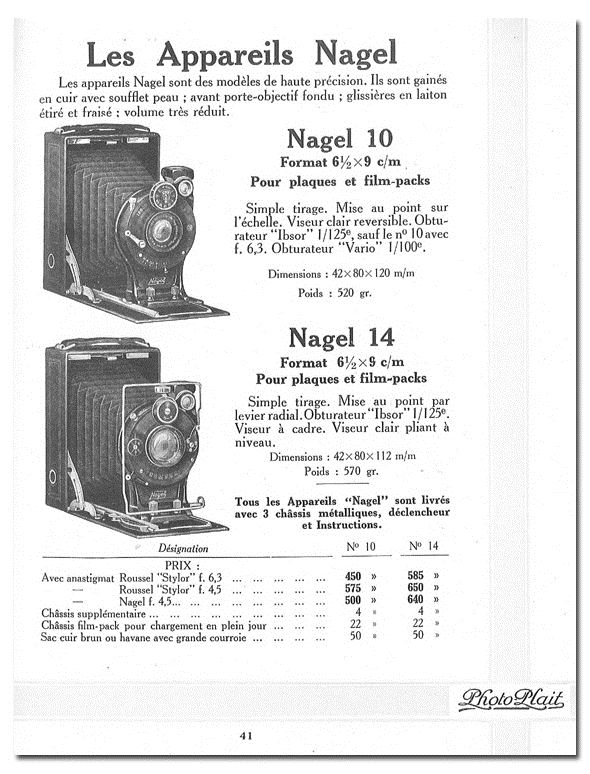

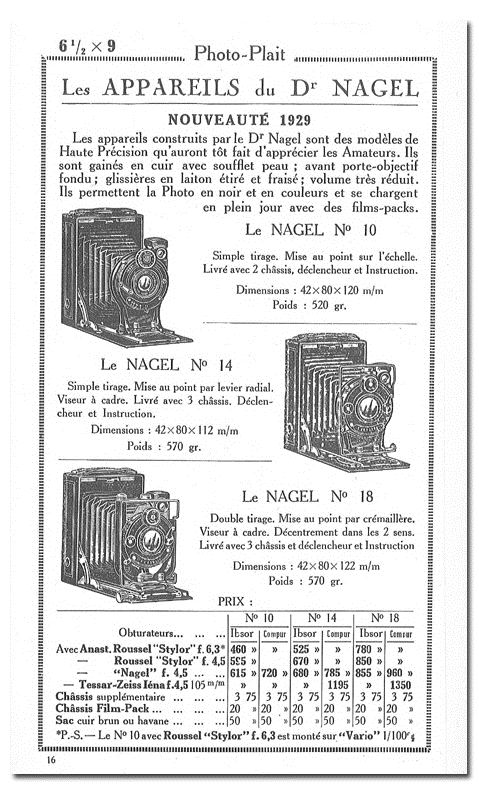

| Photo-Plait. 1929 | Photo-Plait. 1930 |
| Gracias a Sylvain Halgand | |
PATENTES
| Documento (PDF) | País | Número de patente | Asunto | Inventor/solicitente | Fecha de solicitud | Fecha de patente |
 |

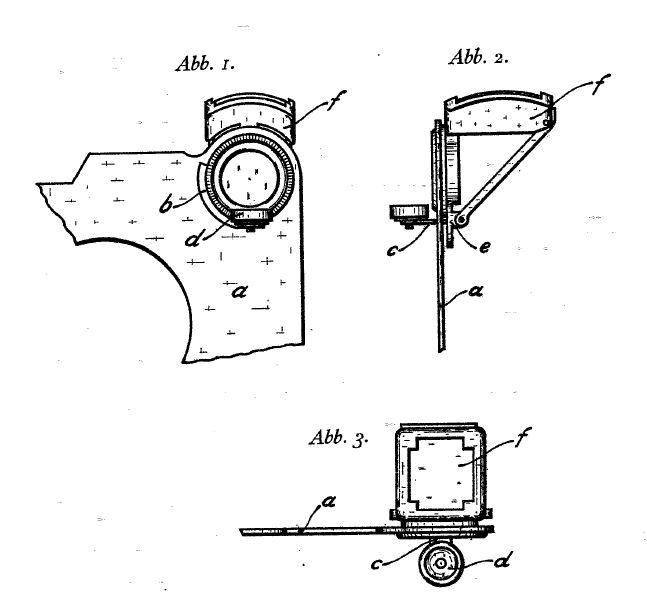

Alemania | 481424 | Visor de cintura "brillante" | August Nagel | 10.07.1928 | 20.08.1929 |
 |

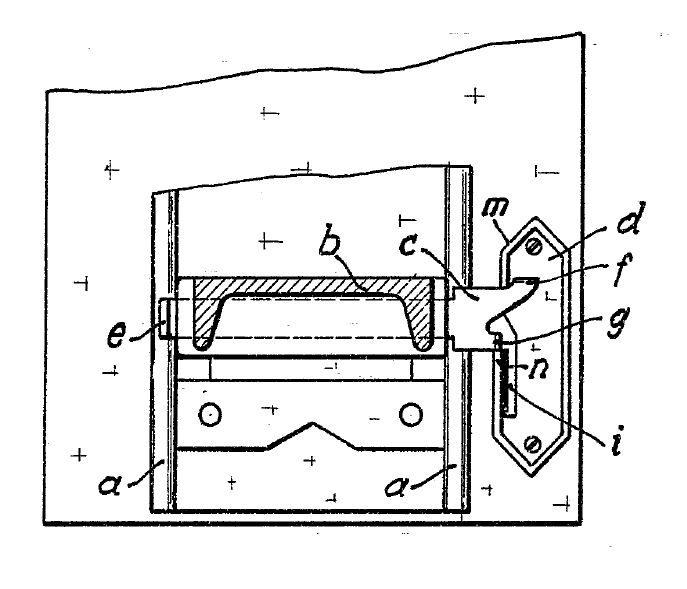

Alemania | 492543 | Ajuste de escala | August Nagel | 13.07.1928 | 26.02.1930 |
 |

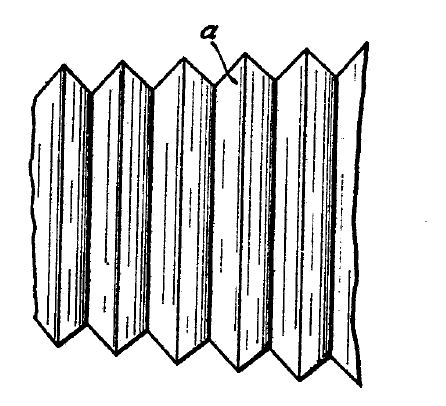

Alemania | 498330 | Fuelle | August Nagel | 02.08.1928 | 21.05.1930 |
Otras fuentes en Internet:
- No me constan
