IHAGEE PATENT DUPLEX 720 / Modelo 1926

Es increible todo lo que se puede aprender cuando se adquiere la misma cámara dos veces. Supongo que será por que uno se molesta en buscarle las diferncias a ambos modelos o también, como ha sido conmigo en éste caso, remueve Roma con Santiago hasta lograr dejar claro que, a pesar de sus diferencias, sí que se trata de la misma cámara.

En ésta ocasión, os presento al caballo de batalla de la empresa Ihagee en el primer tercio del pasado siglo XX, la Patent Duplex (abreviaré a veces usando un "PD") en su versión de formato 9x12, o sea, el modelo 720.

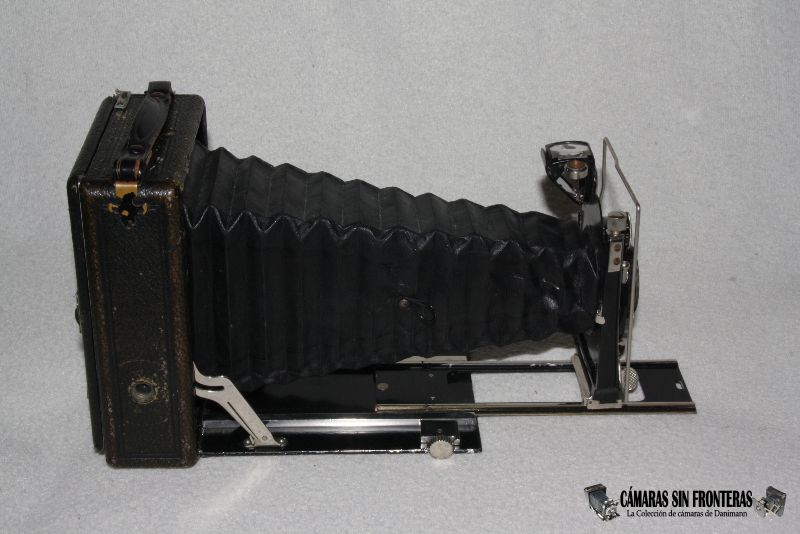

El nombre "Patent Duplex" viene de que la cámara era de doble extensión (Duplex) y que poseía un sistema patentado para el ajuste de escalas, mediande el cual al extender la cámara sobre sus carriles, ésta se para automáticamente en la posición de infinito gracias a unos topes en la escala y la cámara. Para enfocar a distancias más cercanas hay que apretar la escala para liberar la cámara. Al retroceder de nuevo la cámara a infinito, no hay que volver a apretar la escala, ya que ésta misma permite el paso automáticamente por su sistema de muelle simple.

En el extranjero se la deniminó "Victrix Special", y algunos otros modelos de Ihagee se clasificaban por la extensión de sus fuelles en "Simplex" de extensión simple, y los "Triplex" de triple extensión.

Estuve buscando por todos lados el si ésta cámara era o no era una PD 720, pues ya tenía una PD 720! Al final, y gracias a los raudales de información conseguidos en Ihagee.org logré descubrir que el modelo que ya poseía se trataba de una versión anterior; la Patent Duplex 720 de 1924 (o seguramente anterior) de la que también he aprendido aún más gracias a ésta segunda cámara.

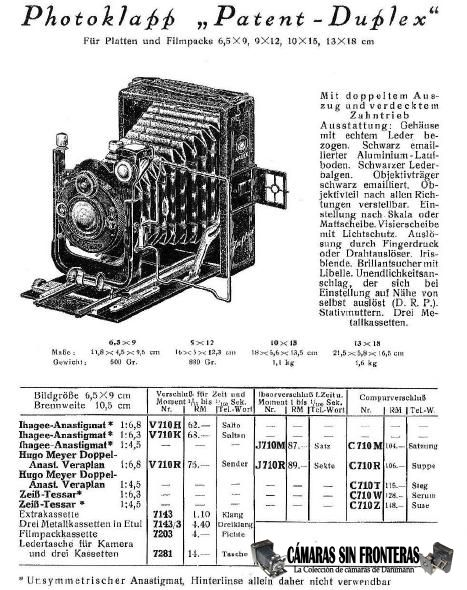

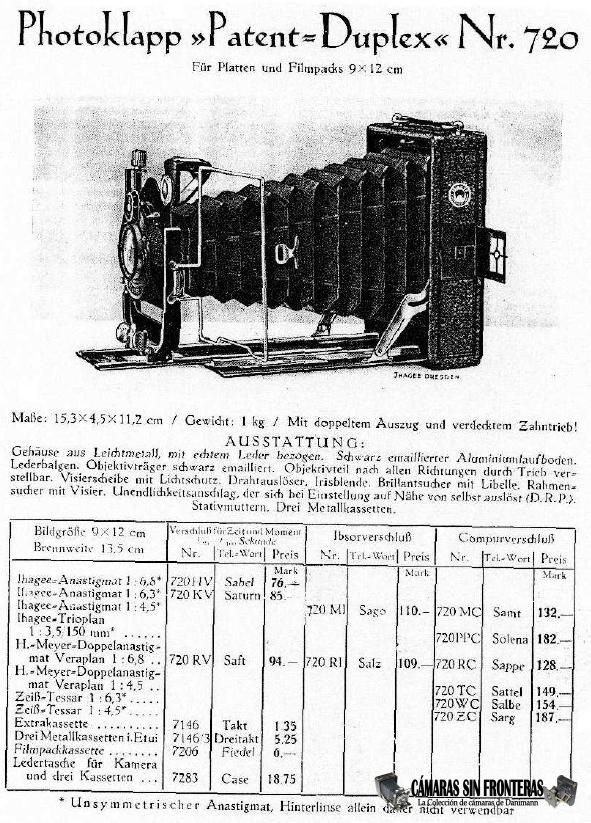

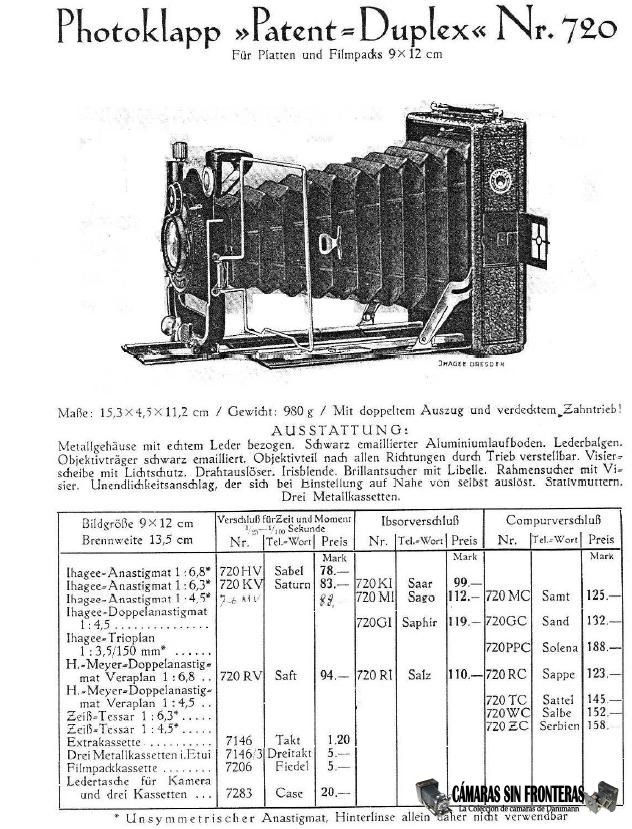

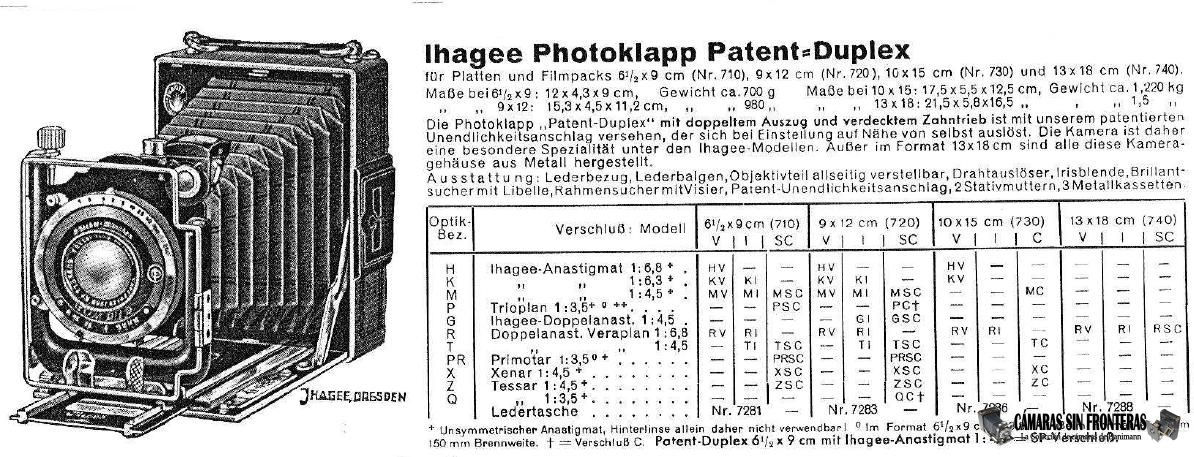

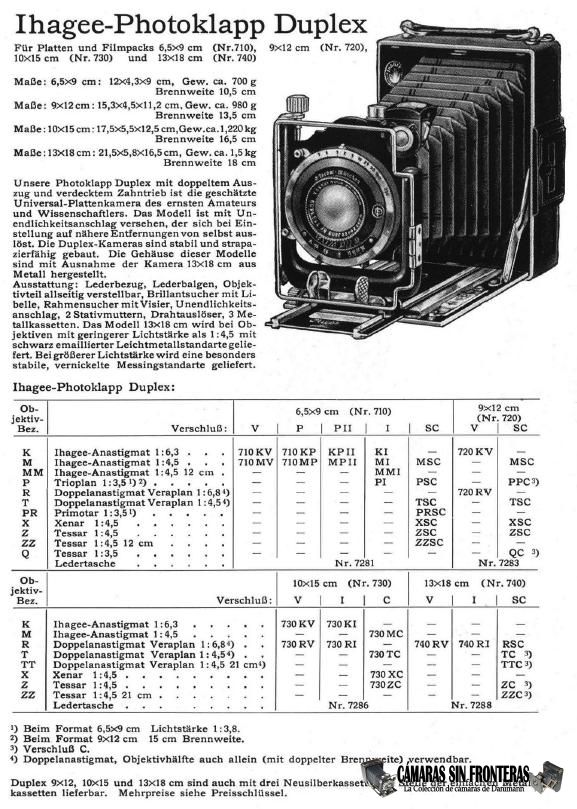

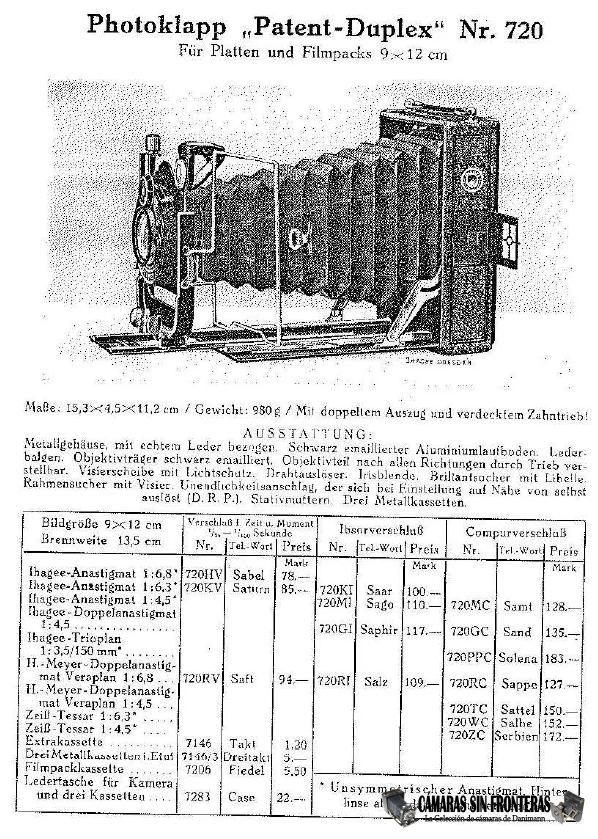

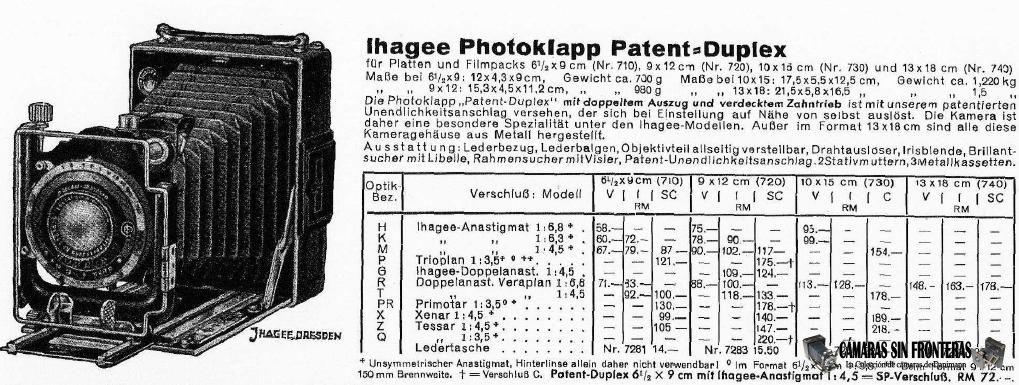

Si seguimos los reclamos publicitarios de Ihagee a través de los años (que os incluyo abajo del todo), vemos que la Serie Patent Duplex se presentó primero en 1914 y se descatalogó finalmente en 1939, a poco de comenzar la II Guerra Mundial y cuando las cámaras de placas de uso amateur estaban ya en declive. Sus últimos modelos,en torno a 1936, ya montaban los obturadores Compur más actuales y su sucesora fue la muy similar "Photoklapp Duplex 720", introducida ya en 1938.

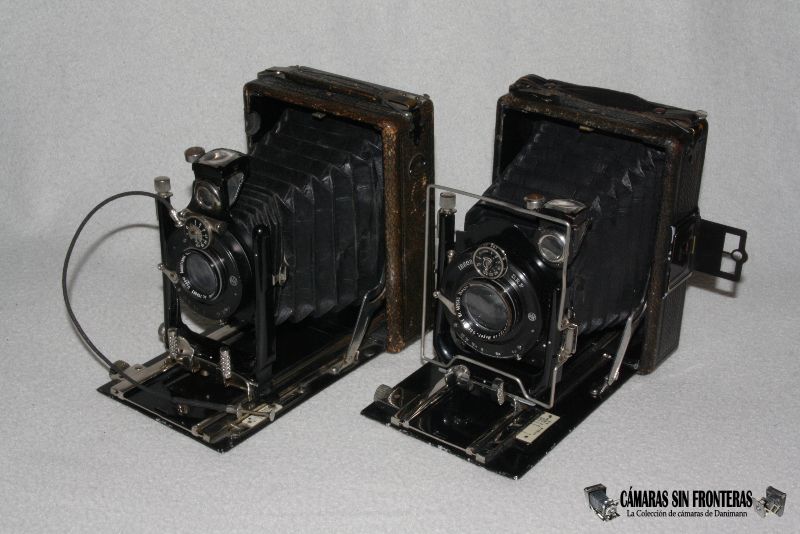

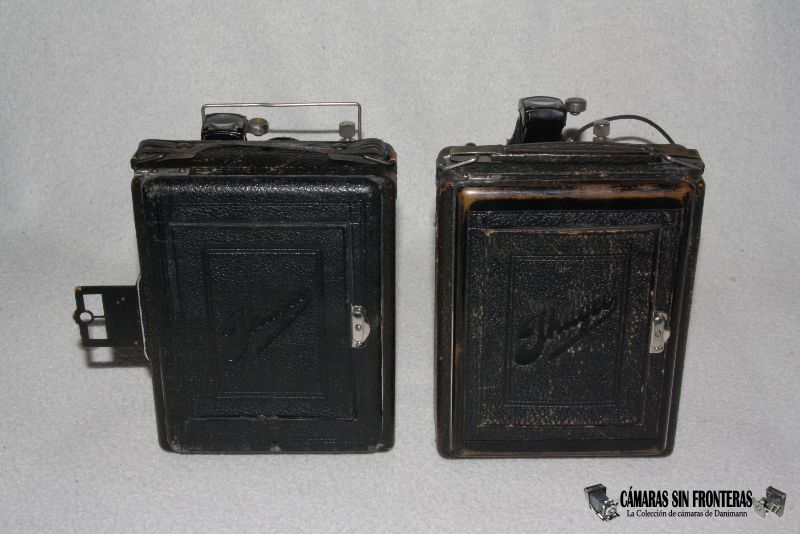

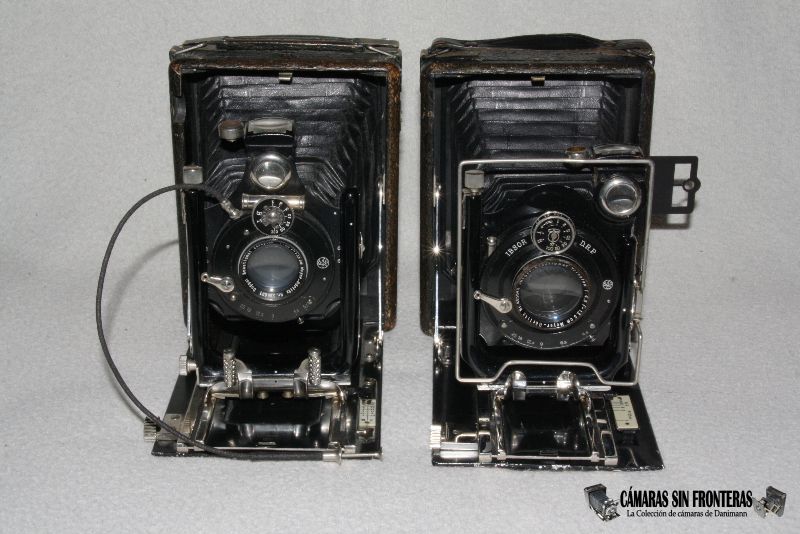

Este modelo de 1928 fue realmente introducido en 1926, aunque convivió hasta 1927 con el modelo anterior, seguramente hasta acabar su stock en dicho año. Ambos modelos se diferencian esencialmente en éstas cosas:
- Las pinzas para arrastrar y sacar la cámara de la caja son más simples a partir de 1926.

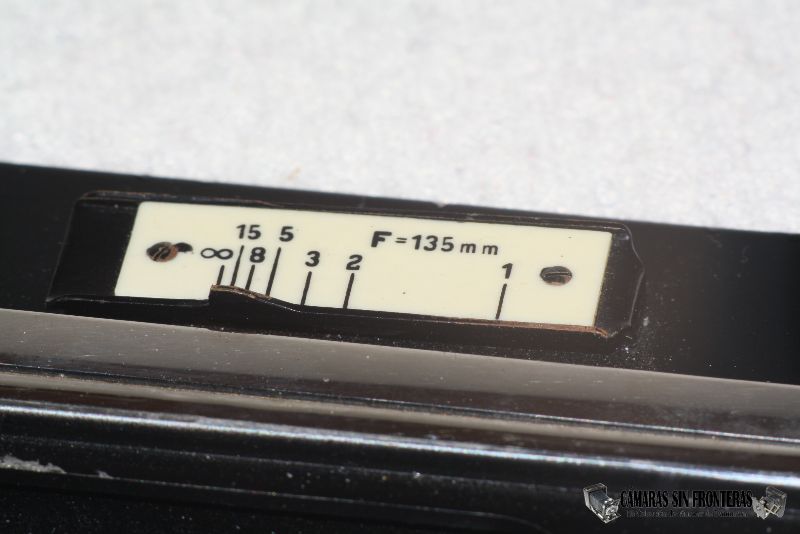

- La tabla de distancias (de sistema patentado por Ihagee) es diferente.

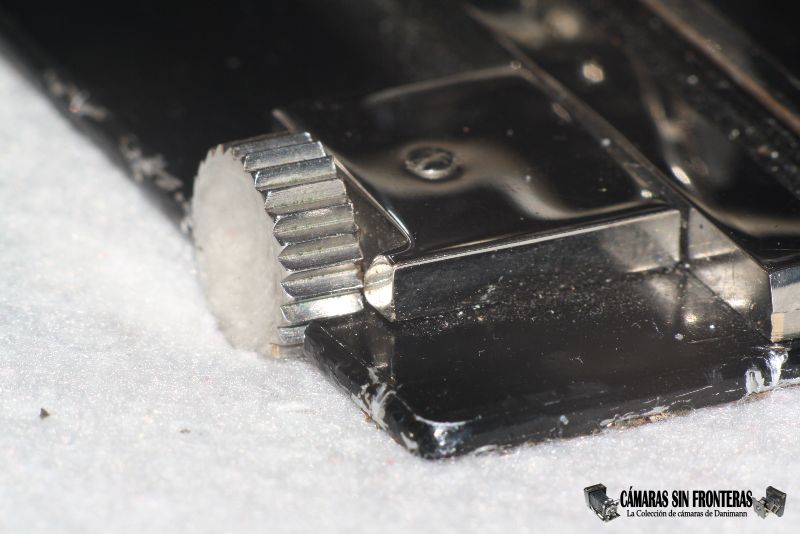

- La rueda para la dobe extensión está más escondida en el nuevo modelo.
- La versión de 1926 no tiene rueda de desplazamiento horizontal del objetivo, se hace empujándolo manualmente.

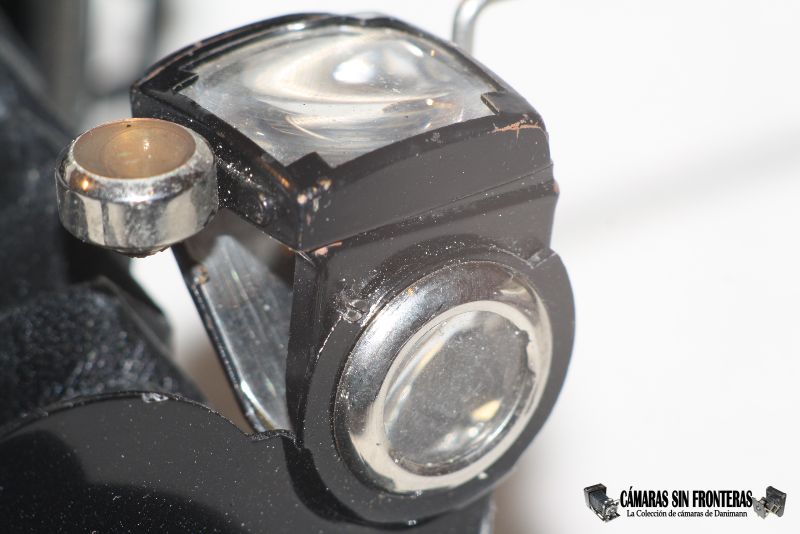

- El visor brillante se encuentra en un lateral, y no centralmente. Aunque en ambos es abatible, plegable y con nivel.

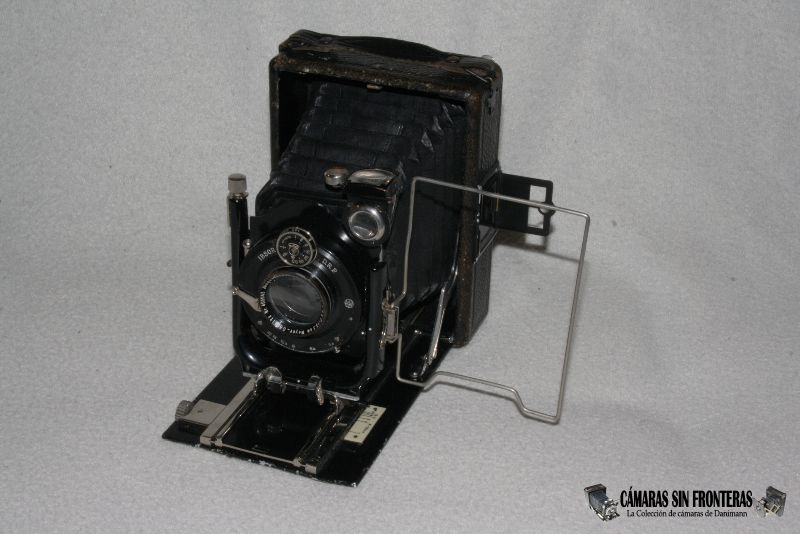

- Incorporación de un marco Sport.

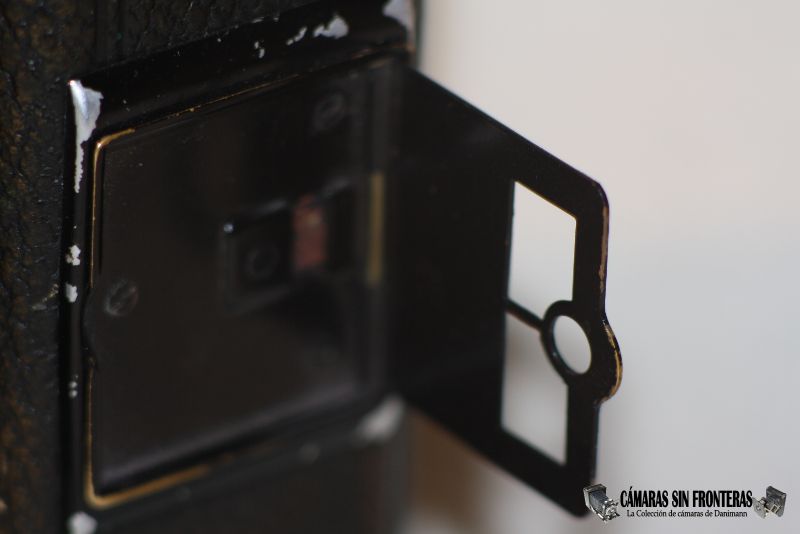

- Incorporación de una marco metálico plegable (para uso con el marco Sport).

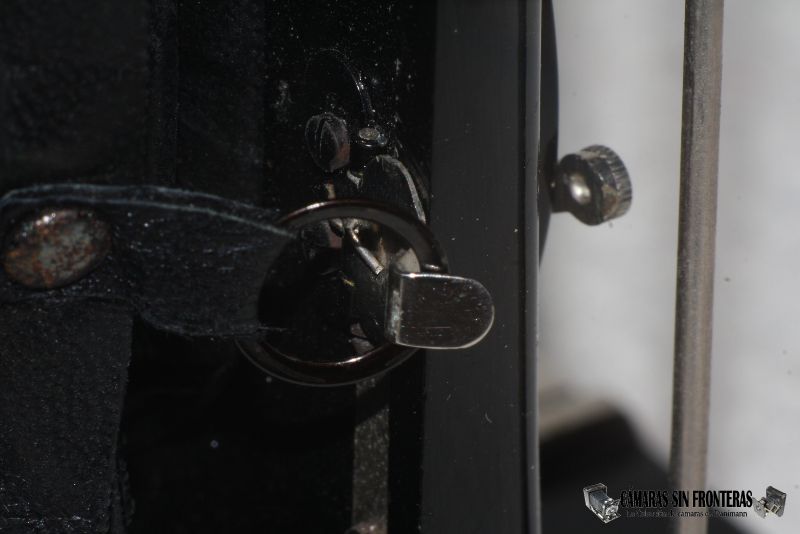

- Los aros para sujejar la doble extensión de fuelle son más simples.

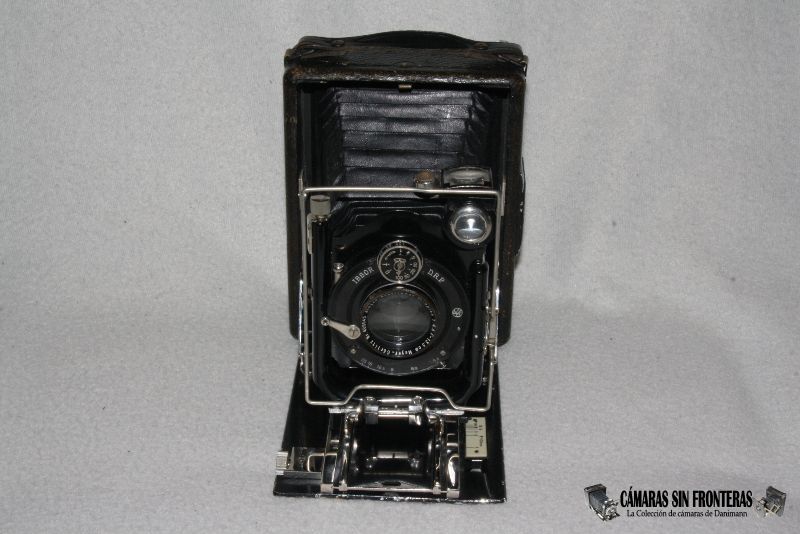

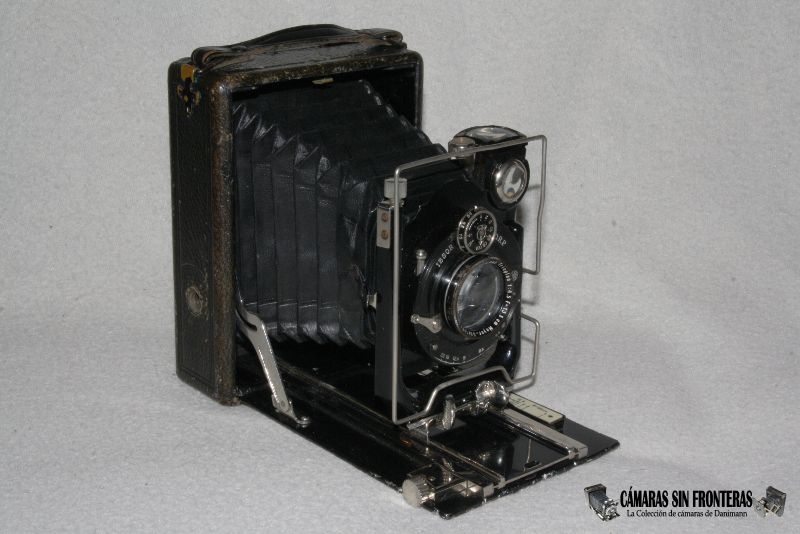

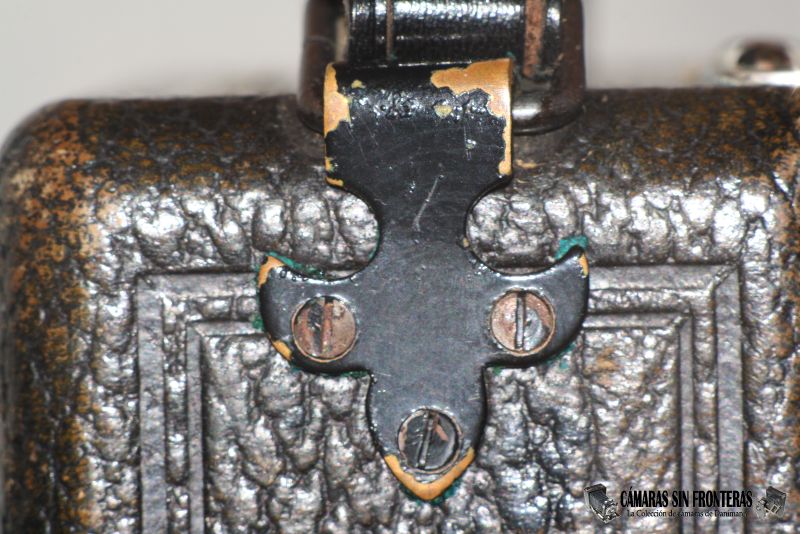

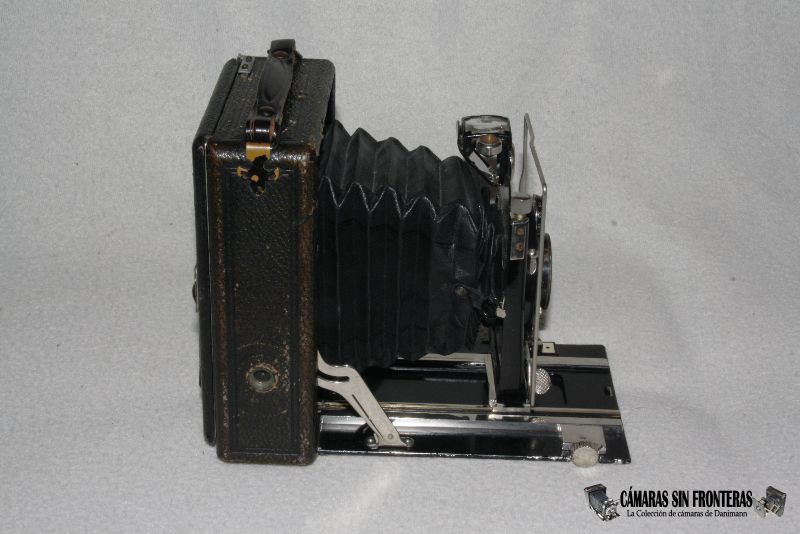

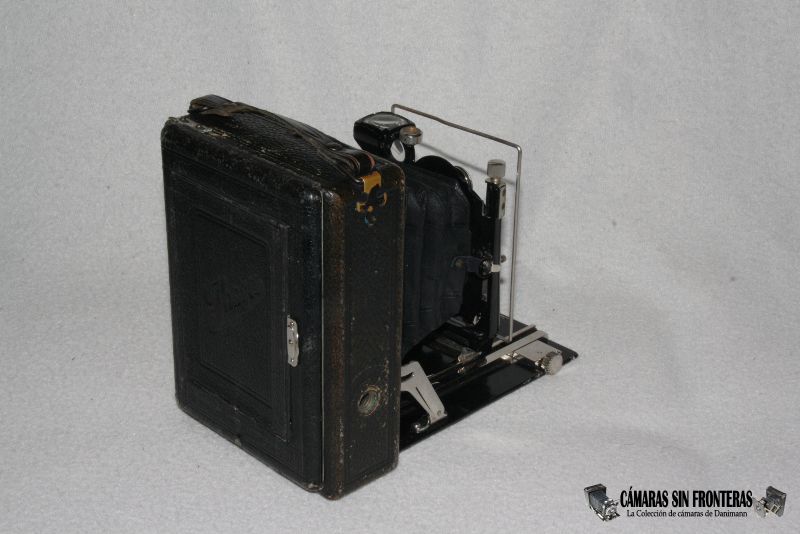

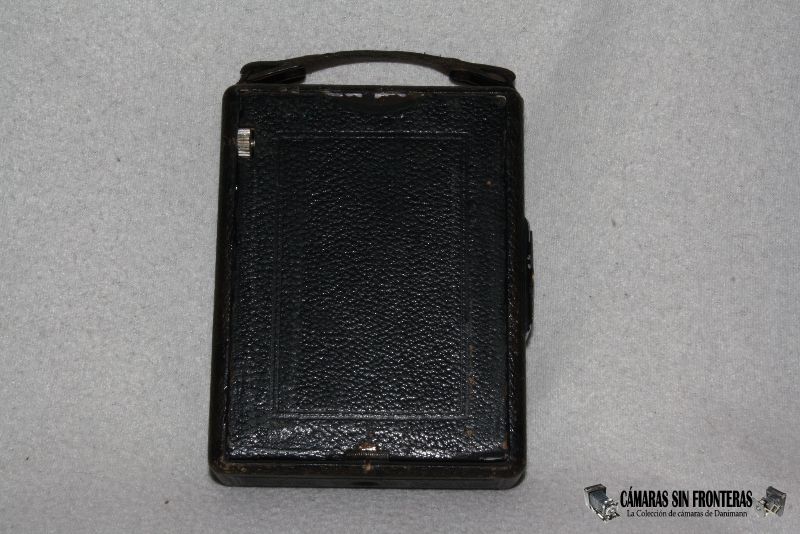

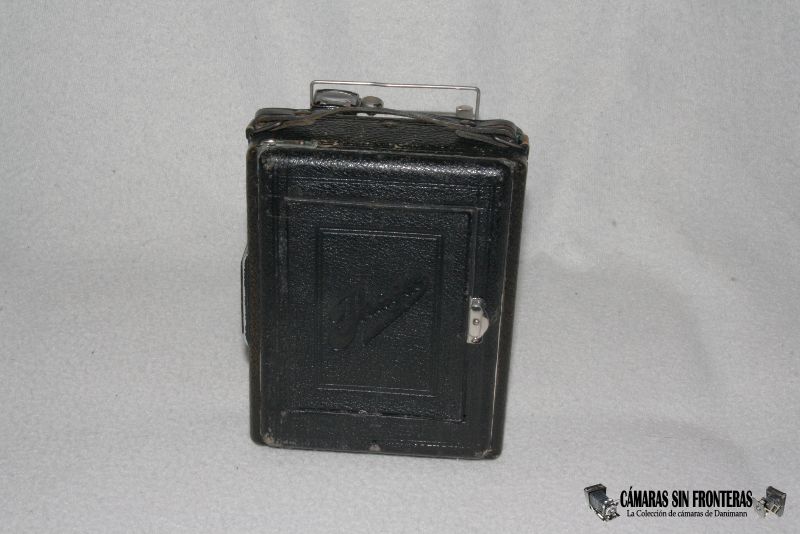

Por lo demás, son prácticamente iguales. La caja de madera forrada de cuero con el interior lacado en negro, los ribetes para sujetar el asa, el visor trasero de cristal opaco, los carriles, las dos roscas para trípode, los enganches abatibles para sujetar la doble extensión, el botón superior simulado bajo el cuero para desplegar la cámara...

Por supuesto, se ve que el objetivo y el obturador son diferentes, pero esto era normal incluso en modelos contemporáneos, ya que se podían adquirir unos u otros para la misma cámara. Era una cuestión de precio.

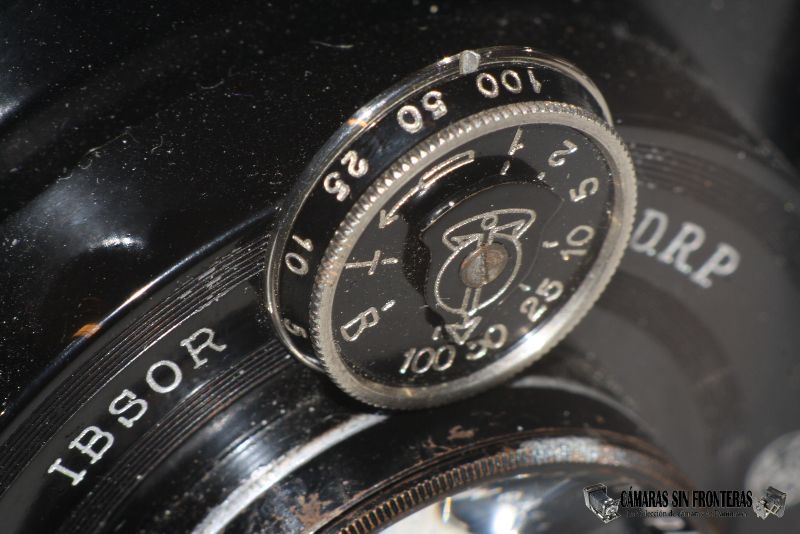

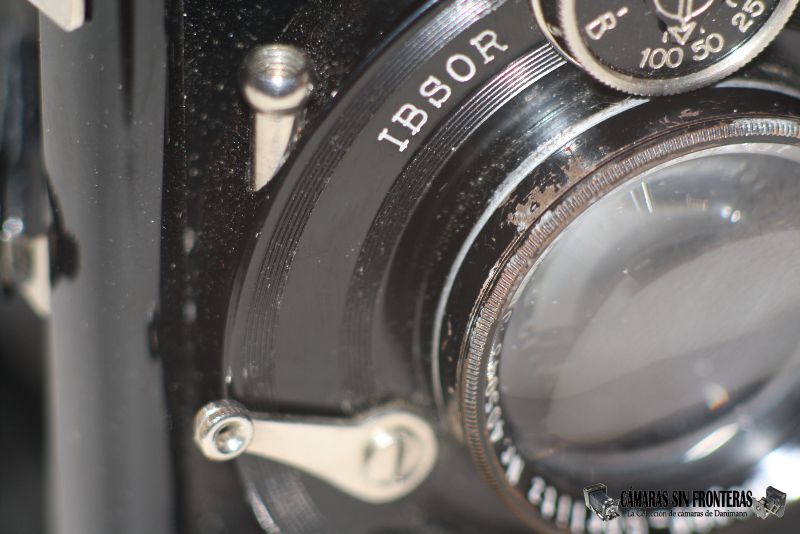

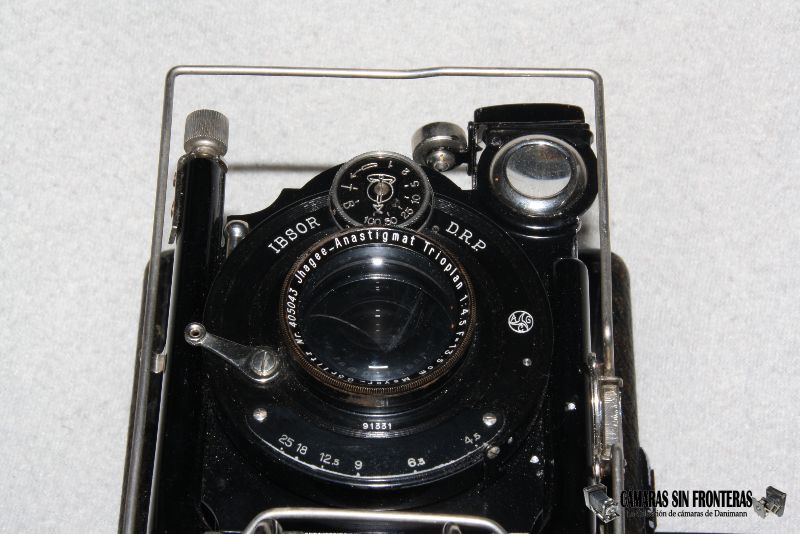

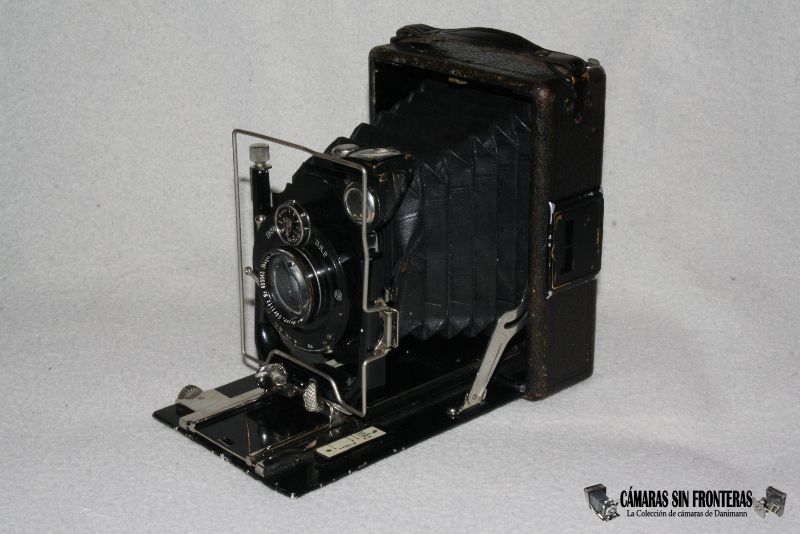

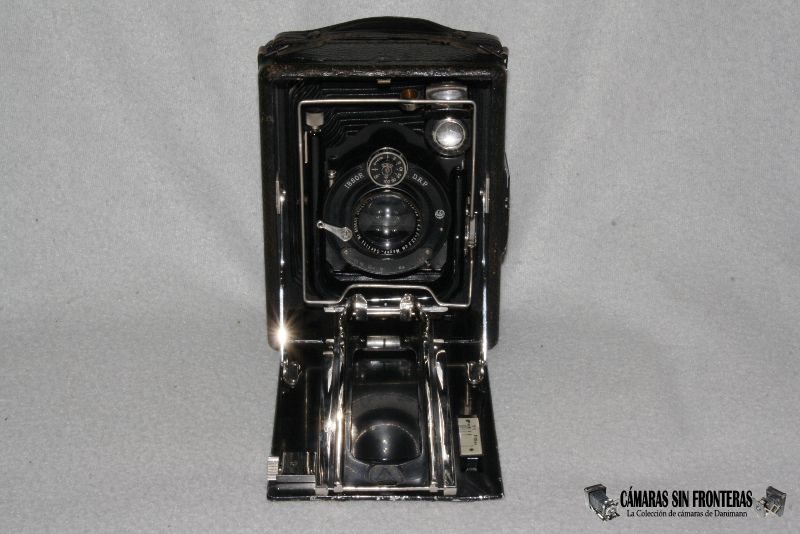

Esta cámara monta el que era uno de sus obturadores standard, el IBSOR de la casa Gauthier de tres lamelas. Otras cámaras podían venir montando un COMPUR, que era de lo mejorcito de la época. A esto he de decir que los Compur serían (y serán) mejores técnicamente, pero siempre me quedaré antes con un buen IBSOR como el que monta esta PD 720. Disparar ese obturador es un delicia; da una sensación de seguridad y robustez que no he tenido con Compures similares. El Ibsor fue la réplica Gauthier al Compur de Deckel y fue lanzado en 1926, por lo que esta cámara fue de las primeras en montarlo.

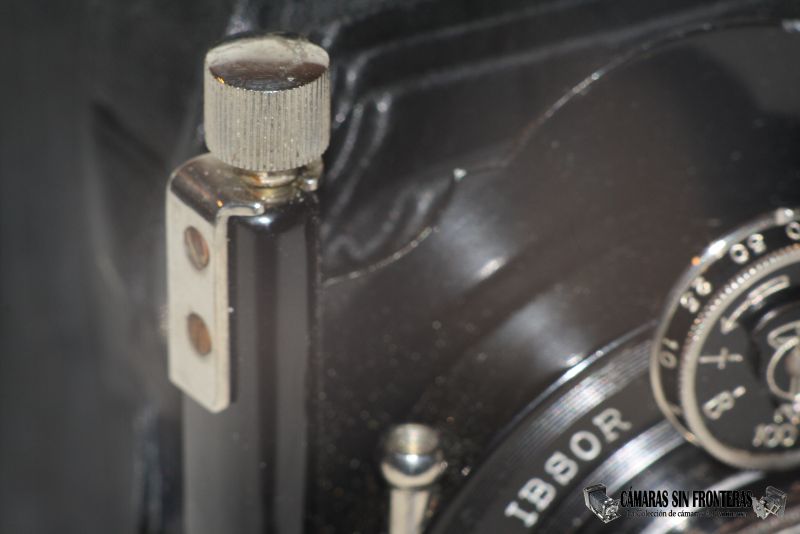

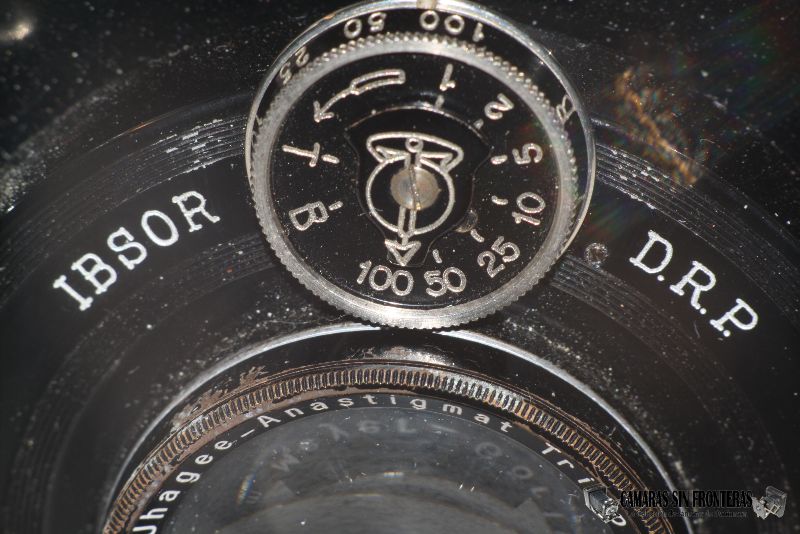

Como era costumbre de Gauthier, encontramos su logo impreso en el objetivo, aparte de "IBSOR - D.R.P" Siendo "D.R.P" la "Deutsches Reichs Patent"; o sea, que el obturador estaba patentado.

Mi otro modelo monta un relativamente desfasado IBSO, aunque igualmente impresionante al disparo.

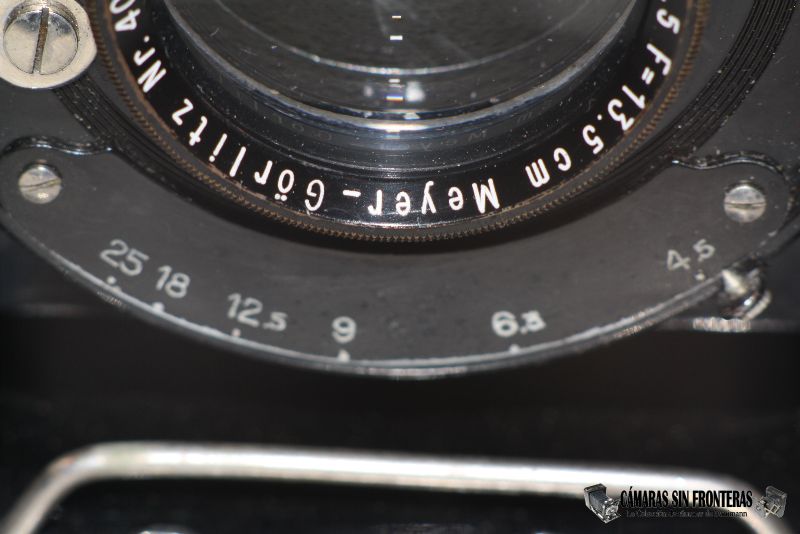

El objetivo montado es un Anastigmat Trioplan 1:4,5/135mm de Meyer-Görlitz, basado en el triplete de Cooke. De tres lentes en tres grupos, es más luminoso que el Veraplan que monta el modelo antiguo, aunque el Veraplan es un doble anastigmático de 4 lentes en dos grupos. Al ser el Trioplan "simple" anastigmático, no se puede utilizar sin la lente externa (desenroscable) para obtener el equivalente al doble de distancia focal, como sí pasa con el Veraplan.

El diafragma se cierra sin escalas desde 4,5 a 25, y se sitúa detrás del obturador y antes de la última lente.

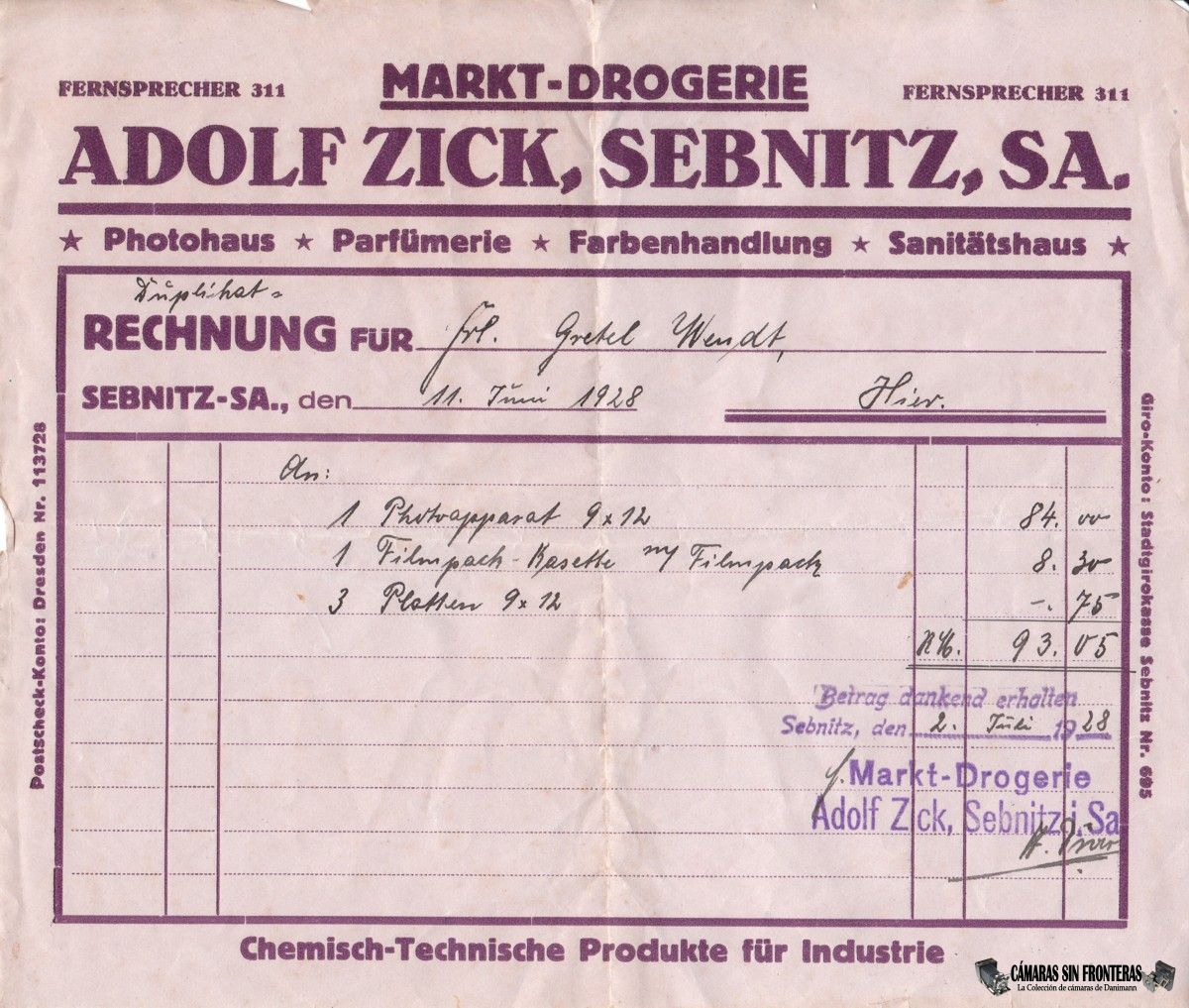

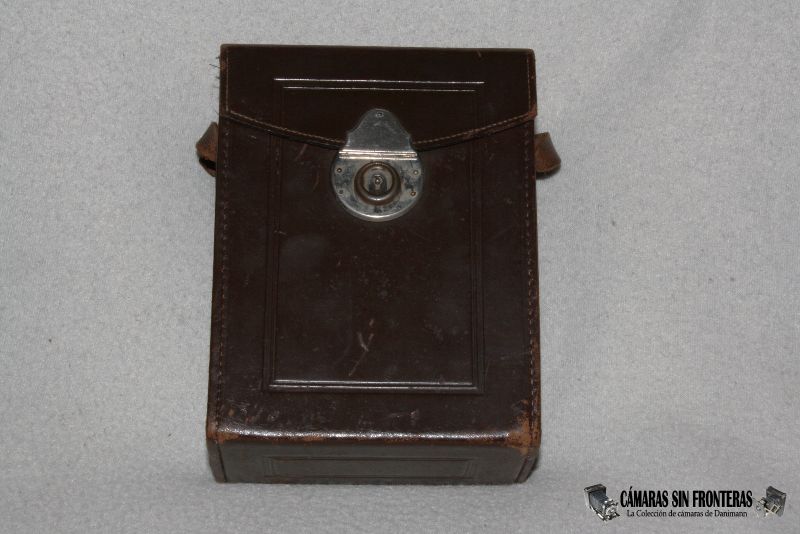

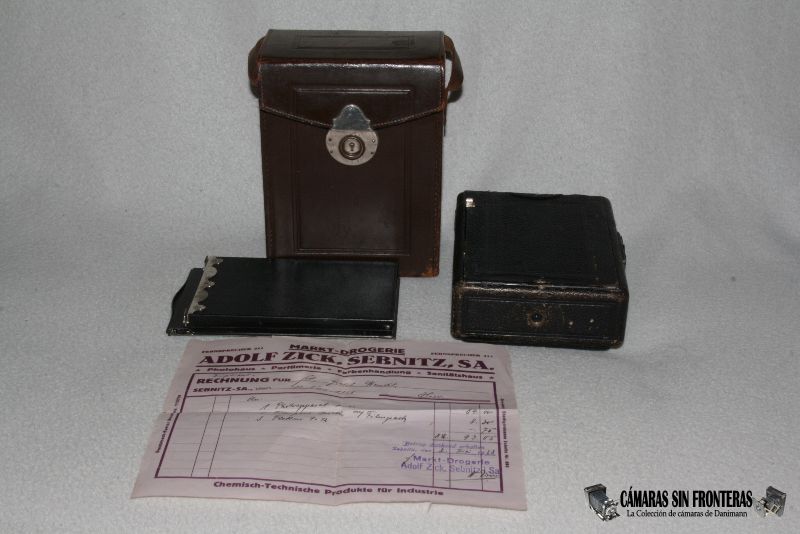

La cámara me vino con funda de cuero original con cierre metálico y forro de terciopelo violeta, con un portaplacas y, además nada más y nada menos que con la factura original de compra, que nos da mucha información adicional:
- La compró Gretel Wendt el 11 de junio de 1928.
- La pagó el 2 de julio de 1928.
- Se vendió en la drogería de Adolf Zick, en Sebnitz (Sajonia-Alemania, justo en la frontera con la actual República Checa).
- Gretel pagó 93,05 RM (Reichsmark) por la cámara, el portaplacas que veis y 3 placas aparte.
- En 1928 no había teléfonos, sino "Fernsprecher" (literalmente "hablador a distancia") y la drogería tenía el número 311. (Esto no es importante para la cámara, pero me pareció un dato curioso).
- La factura es un duplicado (a mano!), así que el original debió quedar en la tienda para la contabilidad.

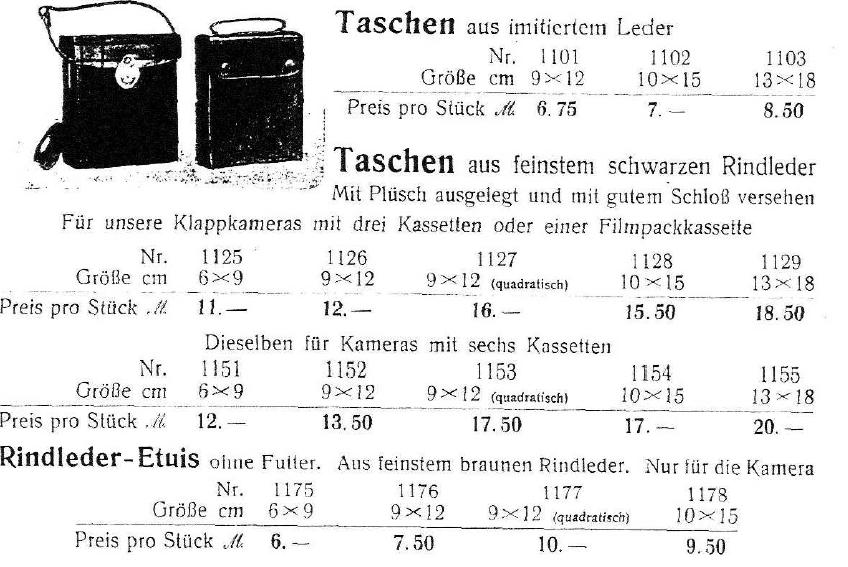

la cámara montando IBSOR y Anastigmat 1:4,5 costaba 110 RM en mayo de 1928, así que Gretel se llevó todo un chollete al pagar sólo 84 RM por la cámara!. Quizás no quiso la funda al tener ya una, y descontarle el precio (12 RM en 1914!), aunque la funda parece ser la original para esta cámara + portaplacas.

La serie Patent Duplex se identificaba en Ihagee como la serie 700, variando la numeración de la serie dependiendo del formato de las fotografías tomadas:
- Patent Duplex 710: 6,5x9cm.
- Patent Duplex 720: 9x12cm.
- Patent Duplex 730: 10x15cm.
- Patent Duplex 740: 13x18cm.

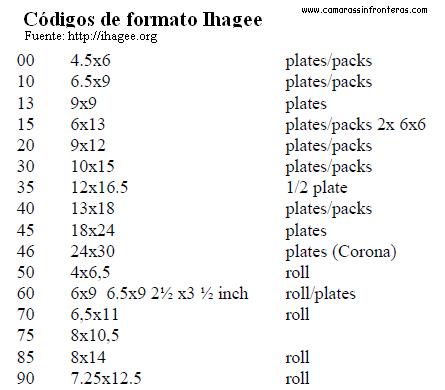

El resto de las cámaras de Ihagee de la época se repartía entre otras series. Así por ejemplo la serie 300 era la Derby, la 400 la Ama, la 500 la Victor, la 800 la Luxus Duplex, la 900 la Tropen Neugold... que luego podían ser 10/20/30/40/... dependiendo de su formato. Así pues, la Ihagee 930 era la Tropen Neugold en formato 10x15cm. El código completo de los formatos Ihagee los obtenéis de esta tabla.

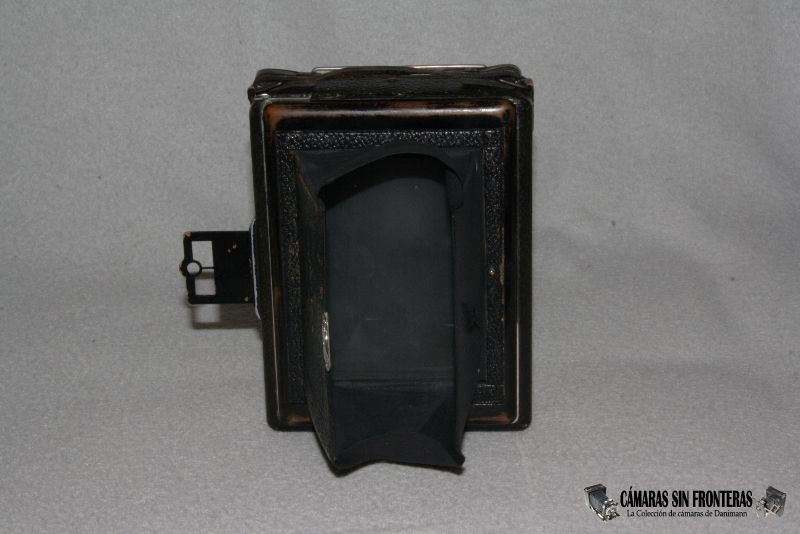

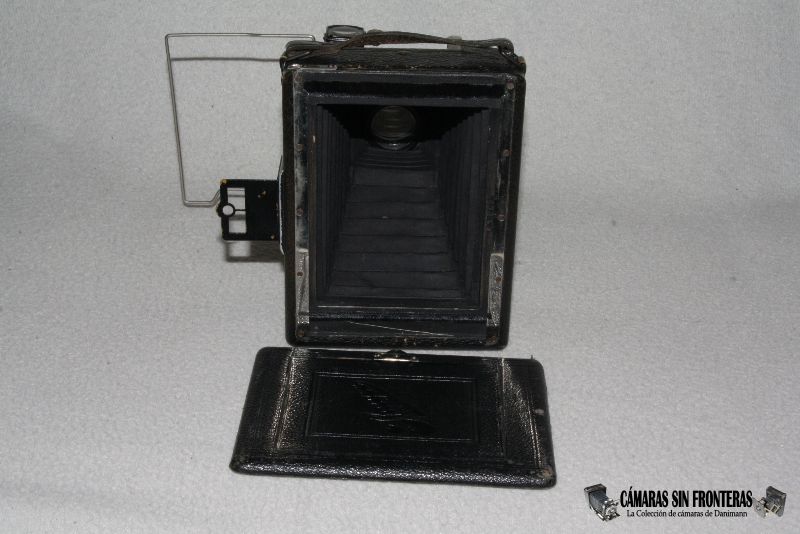

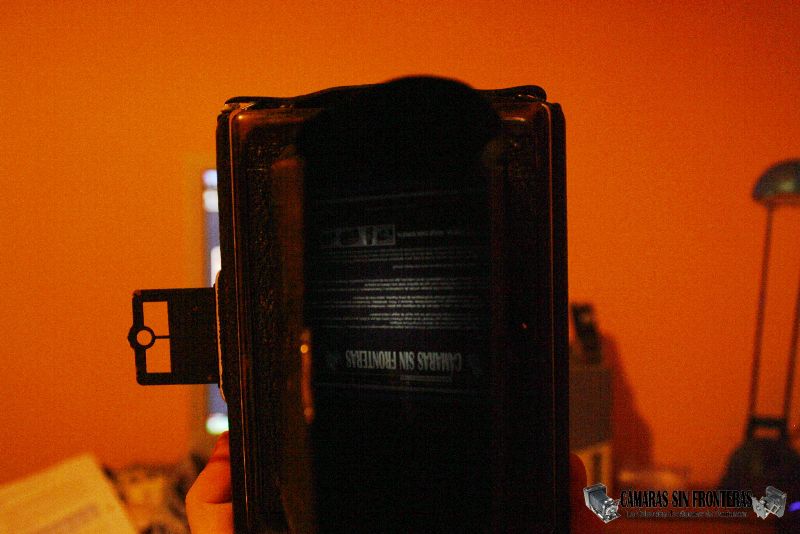

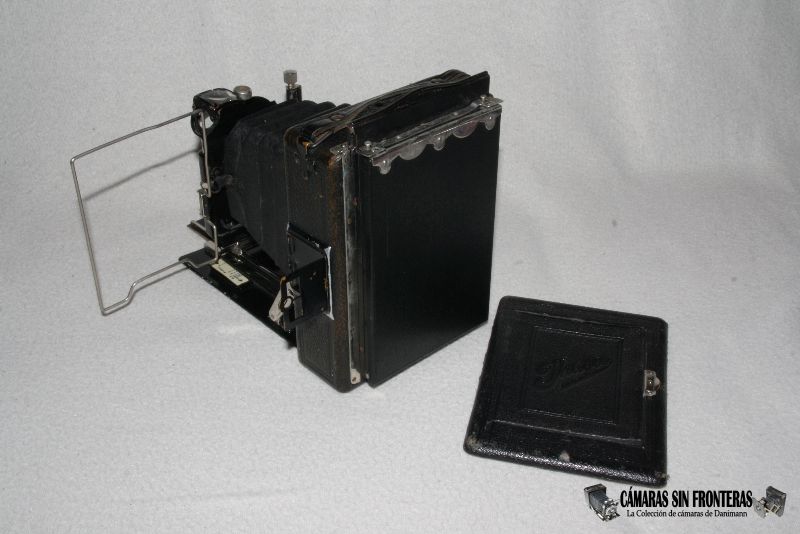

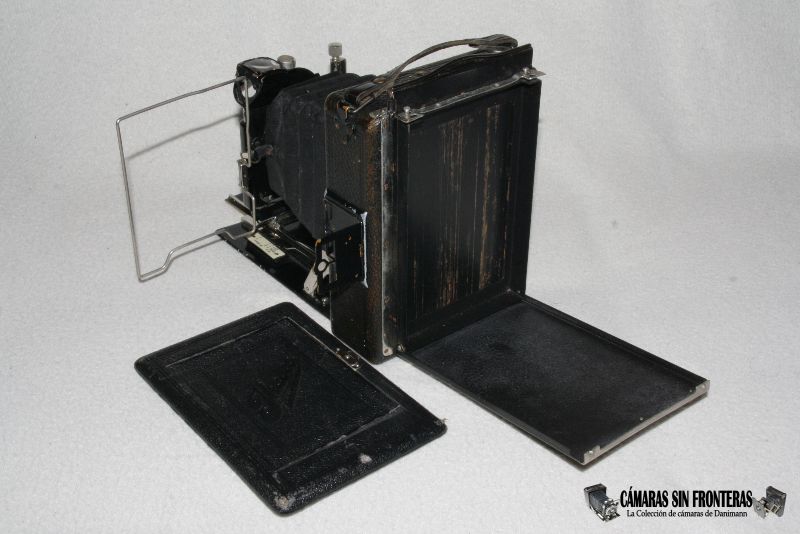

El punto negativo ha sido que la cámara me llegó con el cristal opaco de enfoque totalmente destrozado. Se había roto en el transporte. Por suerte la tapa trasera del modelo anterior es exactamente igual y es la que he utilizado para hacerle algunas de las fotos, en una de las cuales podéis ver lo bien que enfoca el Trioplan.

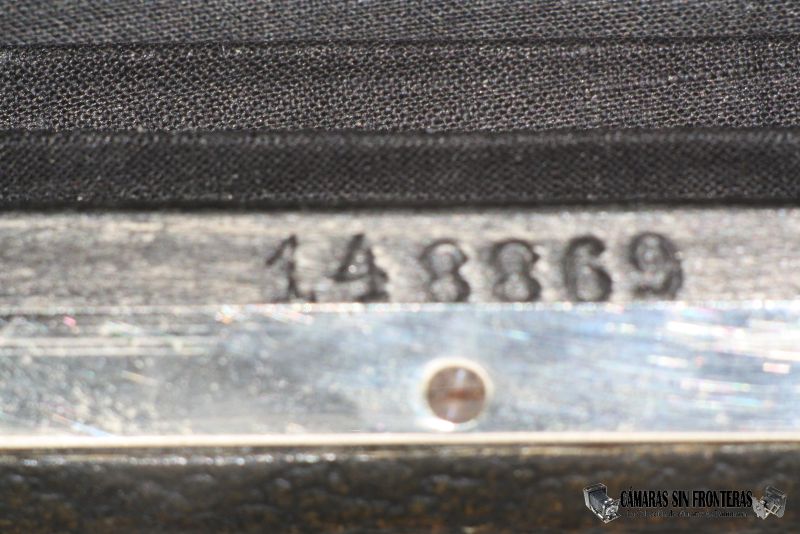

Como en el anterior modelo, podemos encontrar su número de serie grabado en el interior de la madera de la caja, aunque en un lugar diferente.

Fecha de adquisición	23.01.2011
Lugar + Fecha de Fabricacion	Dresden (Alemania), 1928
Objetivo	Meyer Anastigmat Trioplan 1:4,5 f=13,5cm
Cierre	Ibsor -/100
Tipo y dimensiones negativo	Placas, 9x12 cm
Número de serie	148869
Número de serie del objetivo	405043
