Desmontando la Zeiss Ikon Box Tengor 760
 |
| Zeiss Ikon Box tengor 54/15 Modelo 1926 |
Desmontar esta Box Tengor es muy sencillo, como el resto de las cámaras posteriores de su serie. Claro
que al principio da algo de respeto hacerle la autopsia a una cámara casi centenaria así porque sí, ya que la
abrí por simple curiosidad científica, y siempre puede visitarte Murphy y aplicarte alguna de sus leyes a
cuento.
De todos modos, como dicho, la operación no entraña ningún peligro especial, así que se puede abrir y
cerrar sin mayor problema. La cámara es en este sentido casi exacta al modelo 756 de 1926, por lo que éste
artículo, a excepción de las fotos, es prácticamente el mismo que el de dicha cámara.
Simplemente hay dos tornillos que se encargan de sujetar la tapa frontal a la cámara, y están localizados en su
parte delantera superior e inferior. Los removemos con un desatornillador plano fino.
 |
 |
 |

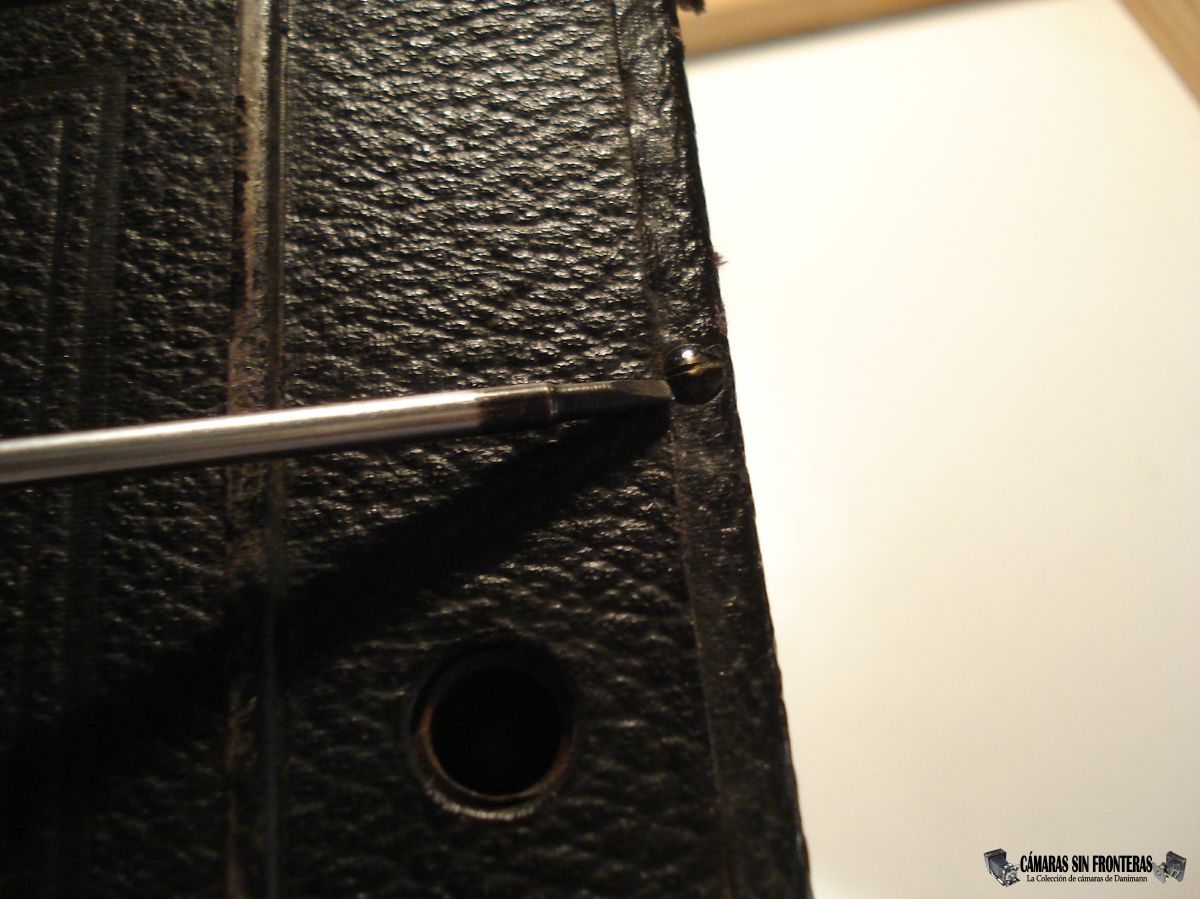

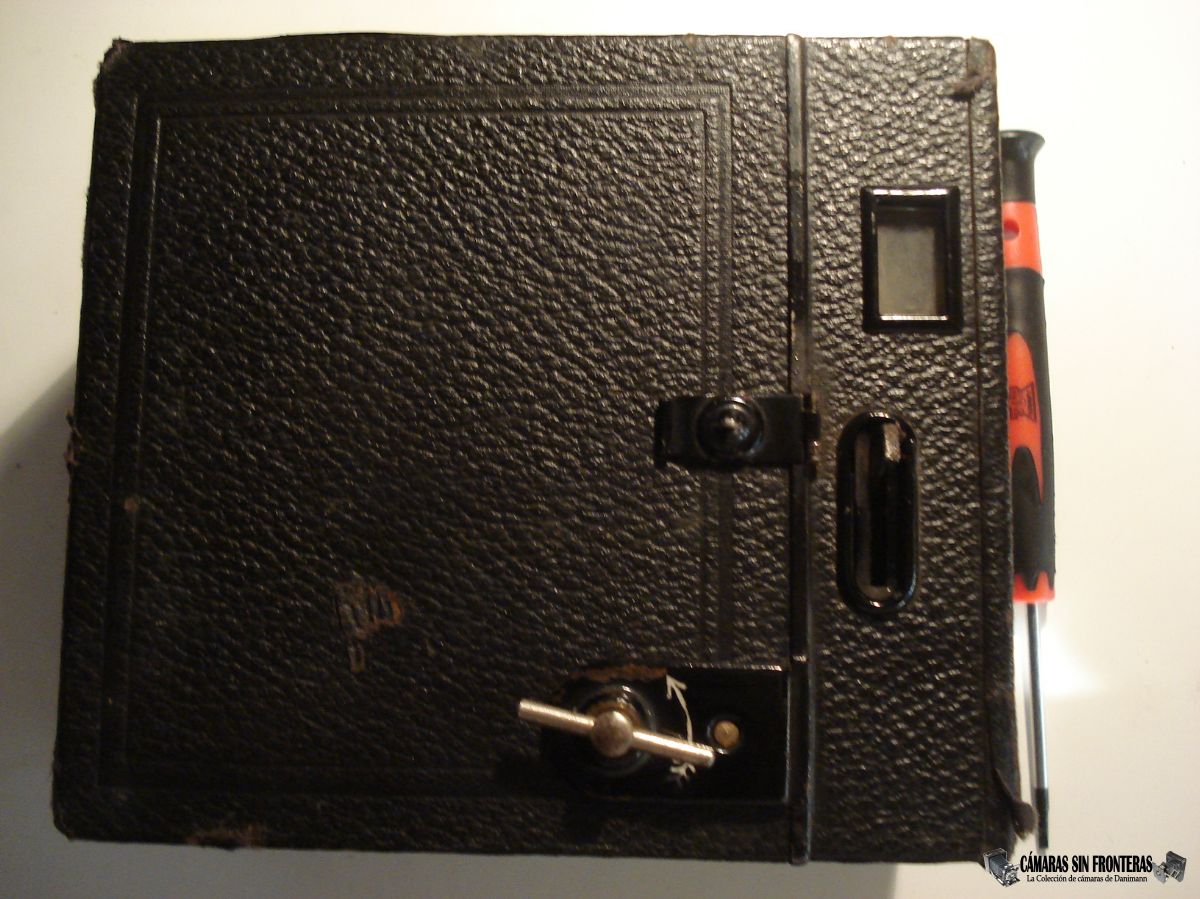

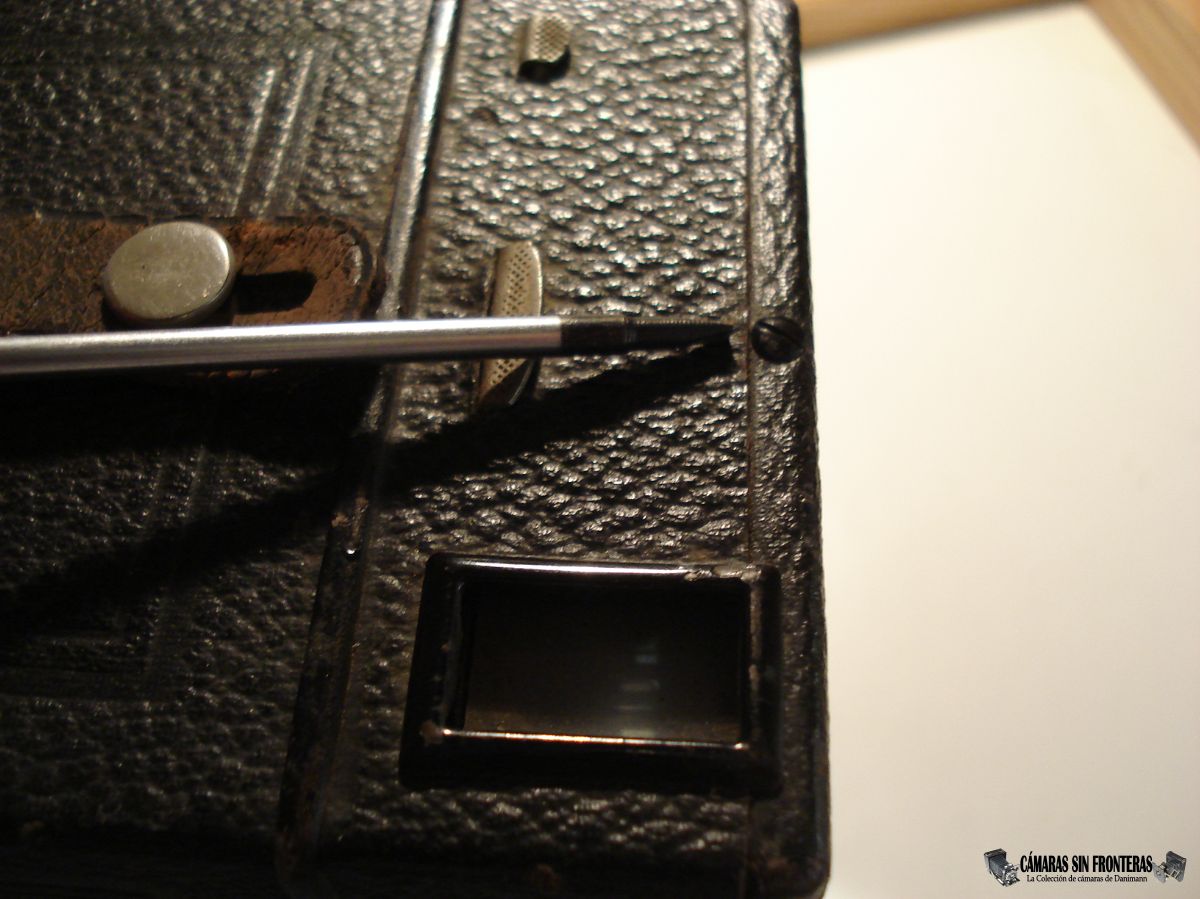

| Vista general | Tornillo superior | Tornillo inferior |
Ahora retiramos la tapa frontal tirando de ella. No hay que preocuparse de ningún mecanismo u otra cosa que no veamos y quede enganchada al frontal. Observad que tanto en la tapa frontal como dentro de la cámara aparece el número "8" escrito a mano. Debió de escribirlo la persona que montó la cámara en su día, para no confundir piezas. En el modelo 756 de 1926 encontrábamos un "6".
 |
 |
 |

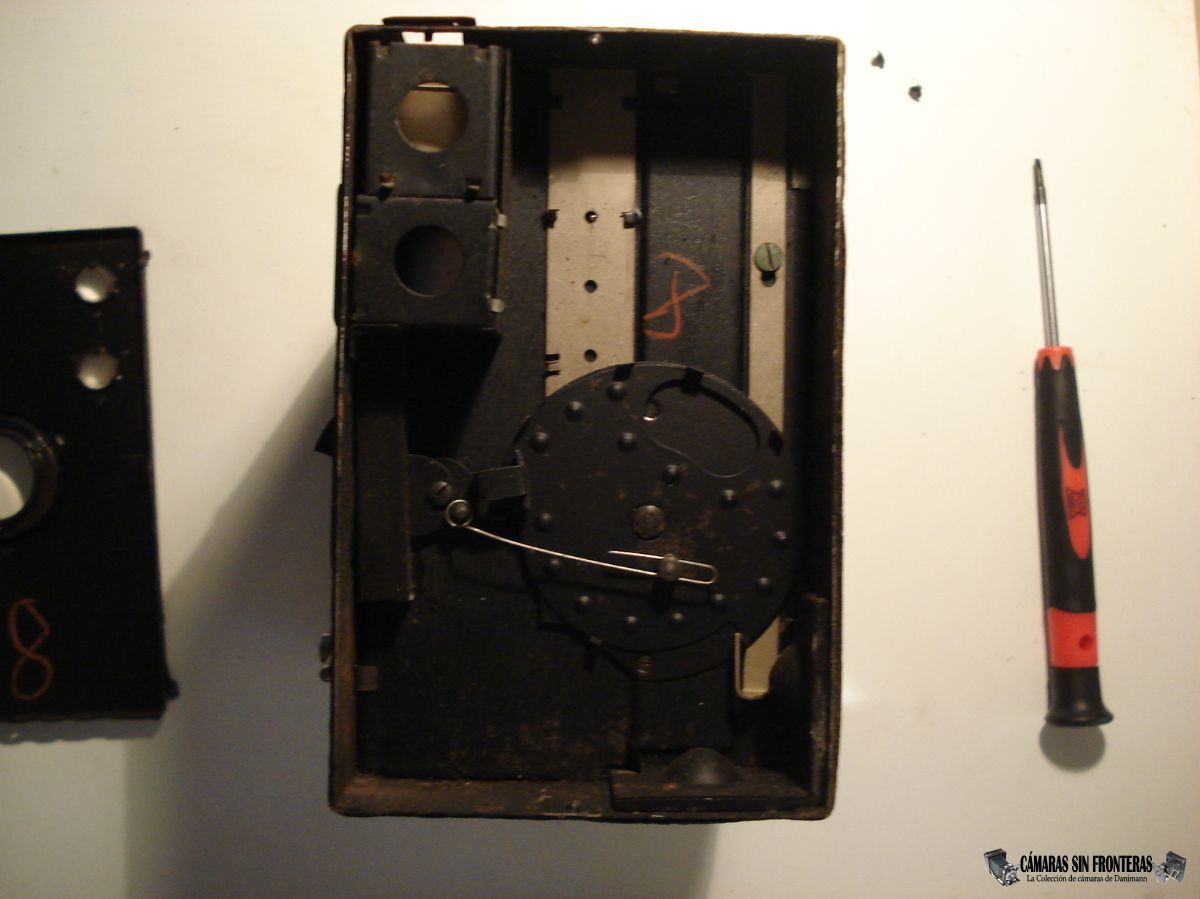

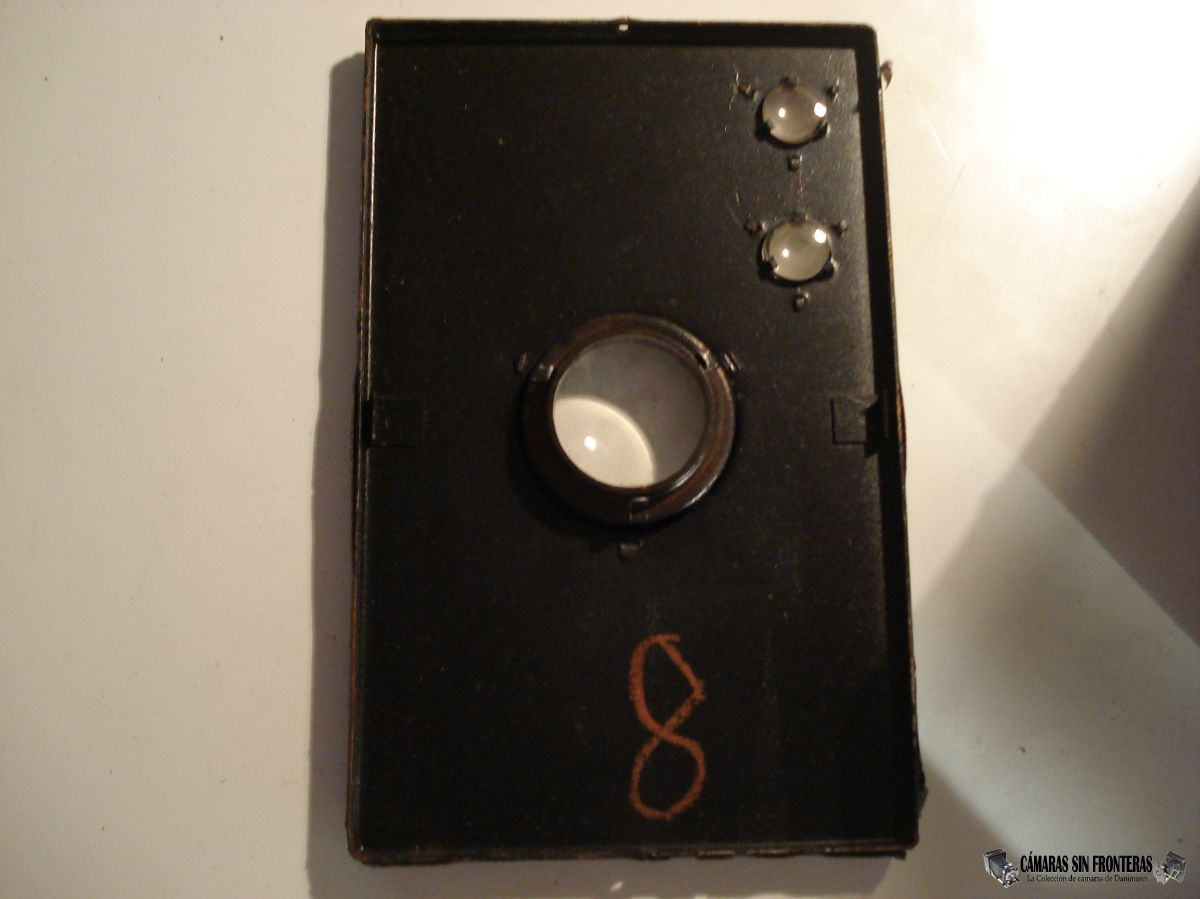

| Frontal desmontado | Frontal (reverso) | Interior de la cámara |

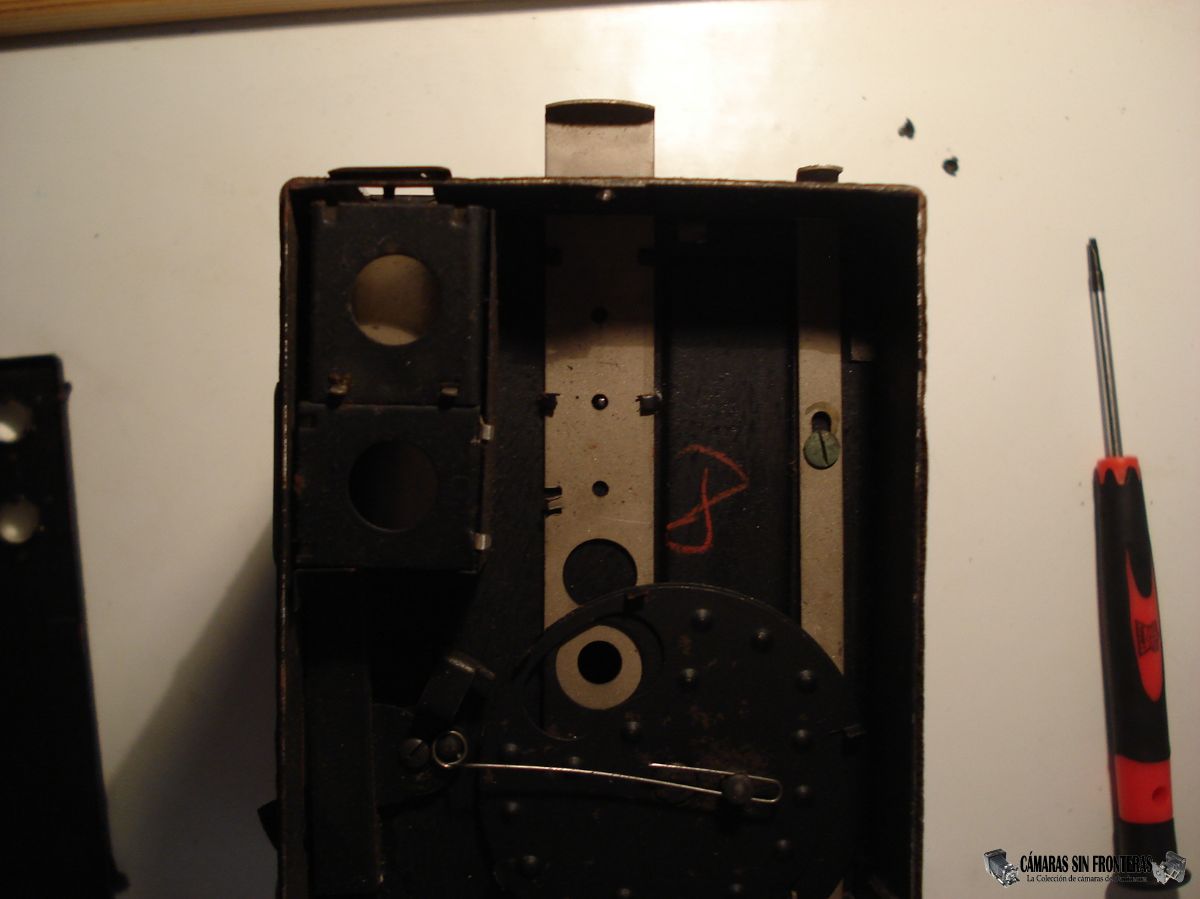

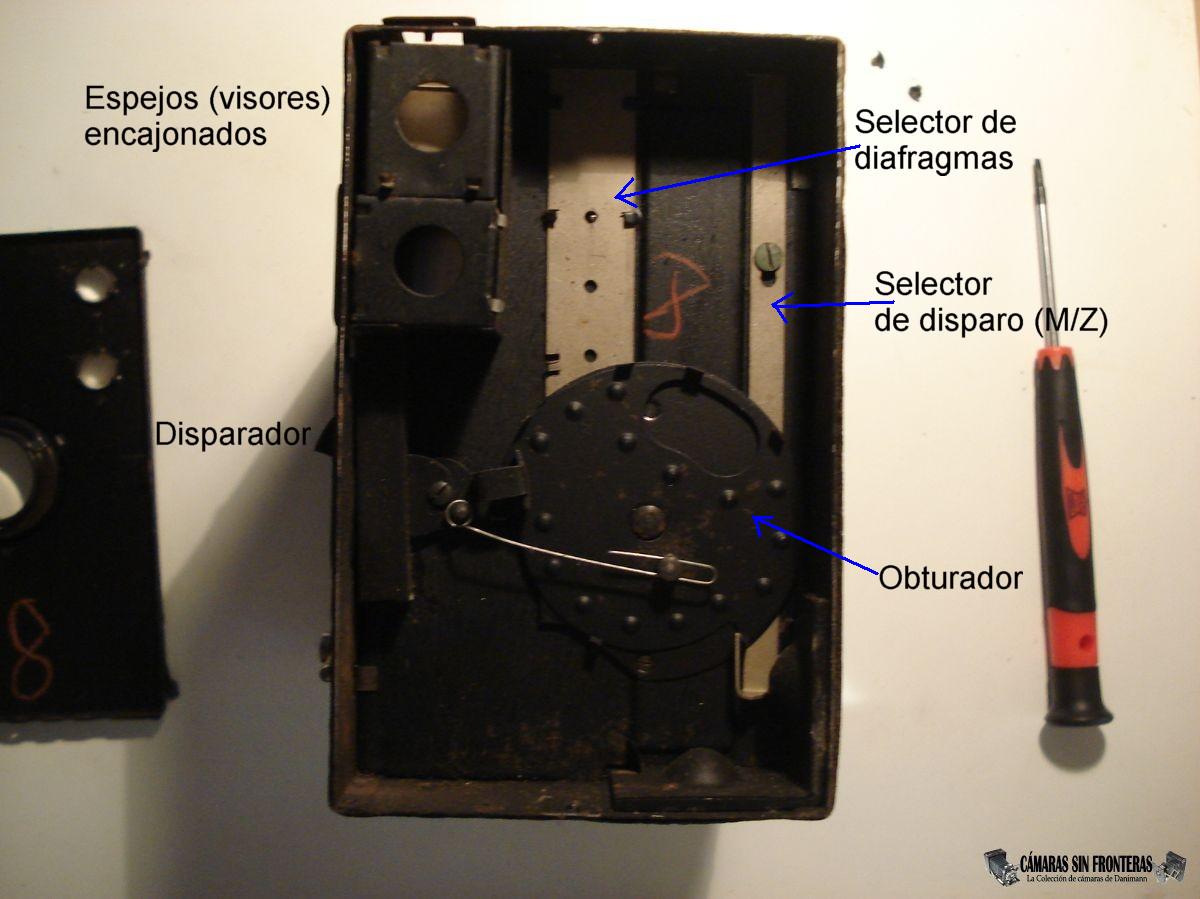

Una vez dentro, ya podemos contemplar la maquinaria. Veamosla en detalle:
- Lleva dos visores laterales uno encima del otro. Los espejos de los visores están protegidos por cajas metálicas.
Esta disposicíon y la protección se perderían en el siguiende modelo de 1928, por una disposición
más "clásica" para estas cámaras.
- Disparador simple de resorte sin retorno (dispara al subirlo y al bajarlo) y ausencia de rosca para latiguillo.
- Un simple obturador rotativo de forma circular con una apertura longitudinal que pasa por delante del objetivo.
- Un selector M/Z (Momentaufnahme/Zeitaufnahme) para obturación momentánea (~1/25s) y exposición contínua
accionable desde la parte superior (tirando de ella).
- Al disparar en "Z" el obturador queda abierto hasta que accionemos de nuevo el disparador (subiéndolo o
bajándolo) o volviendo a poner el selector en posición "M" (bajada).
Aunque la cámara sea de metal, todo el mecanismo viene soportado por un bloque de madera pintado en negro.
 |
 |
 |

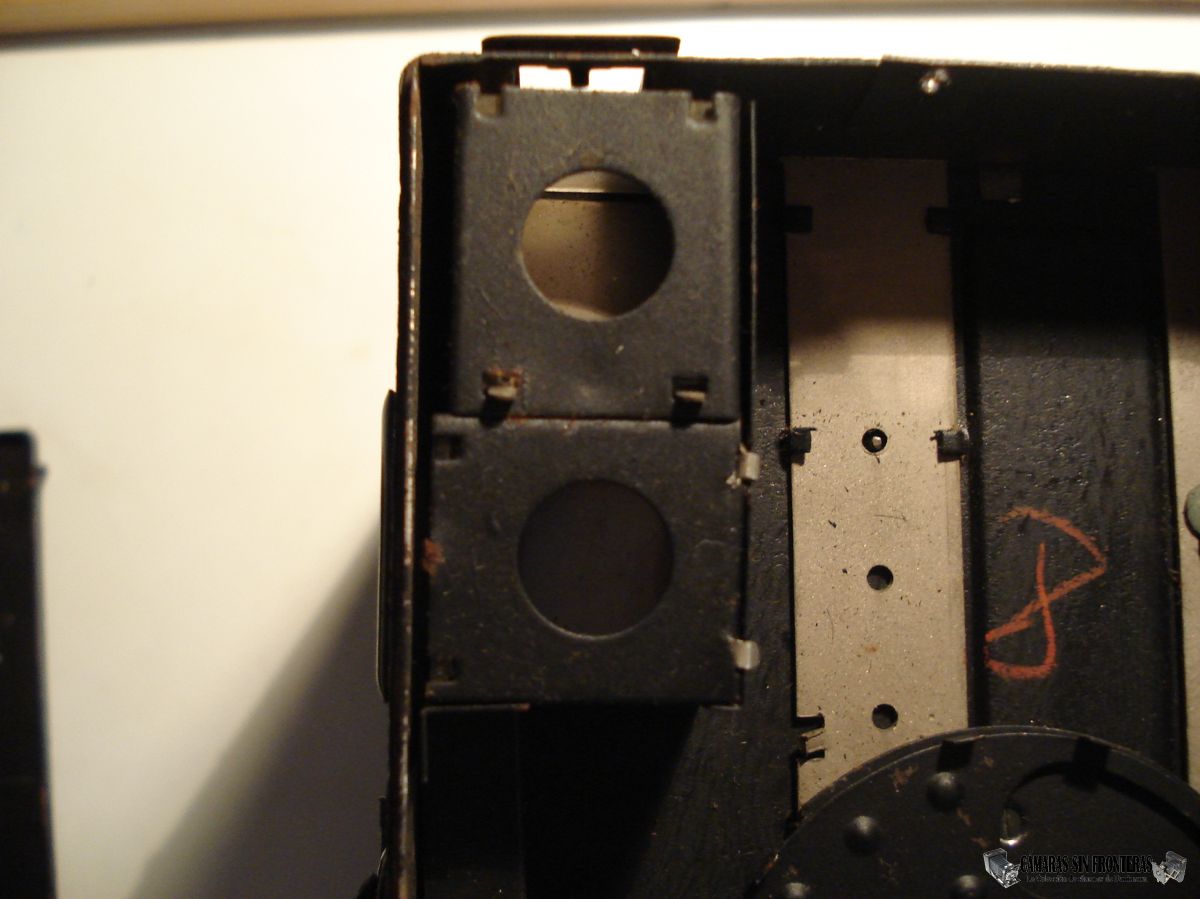

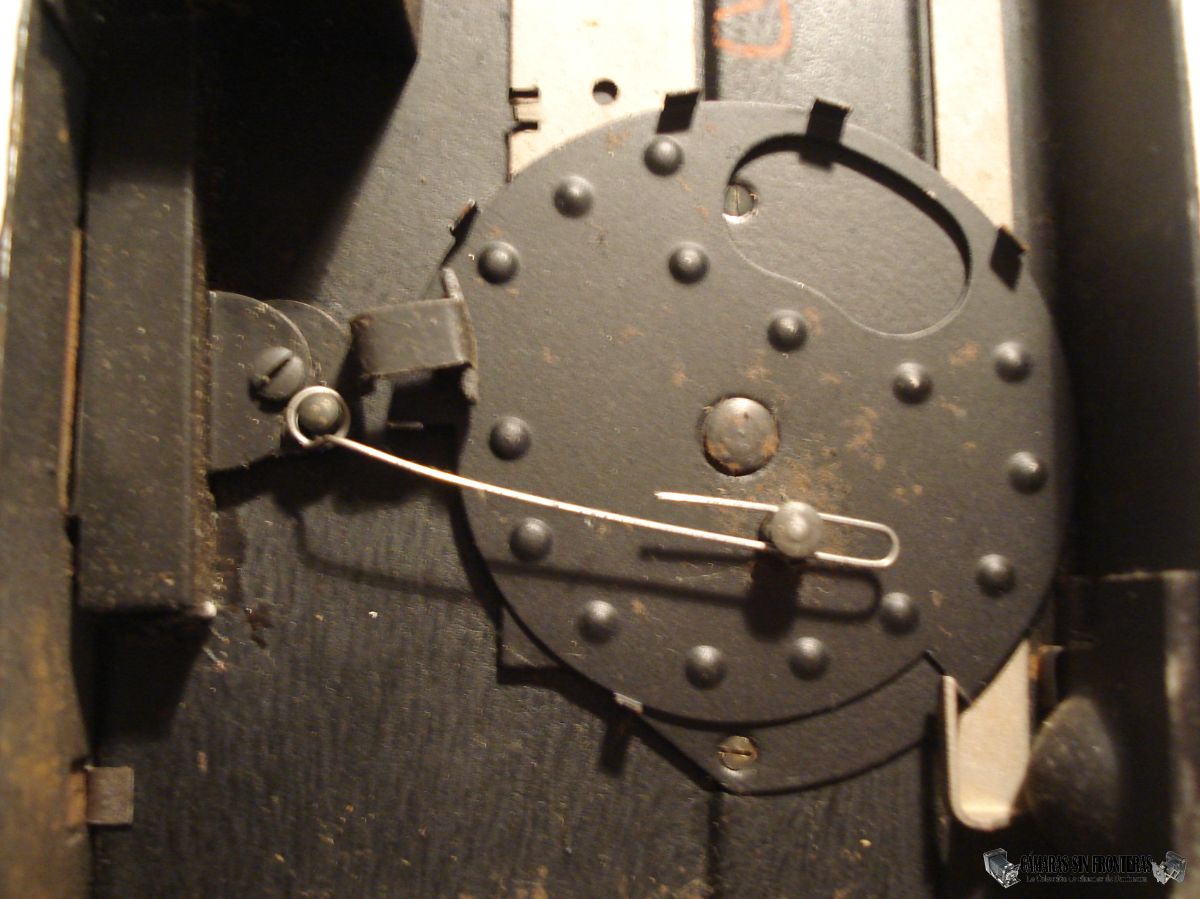

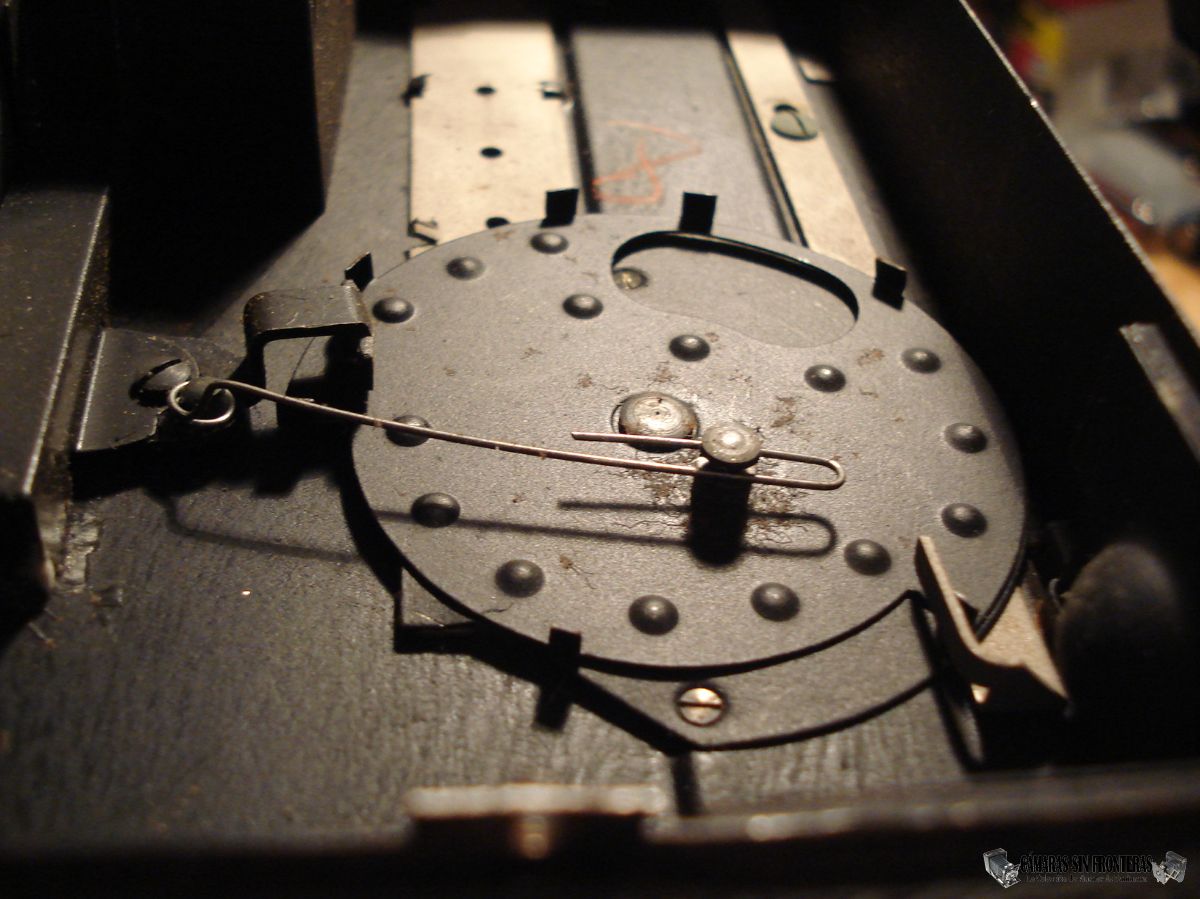

| Obturador sin accionar | Espejos encajonados |
 |
 |
 |

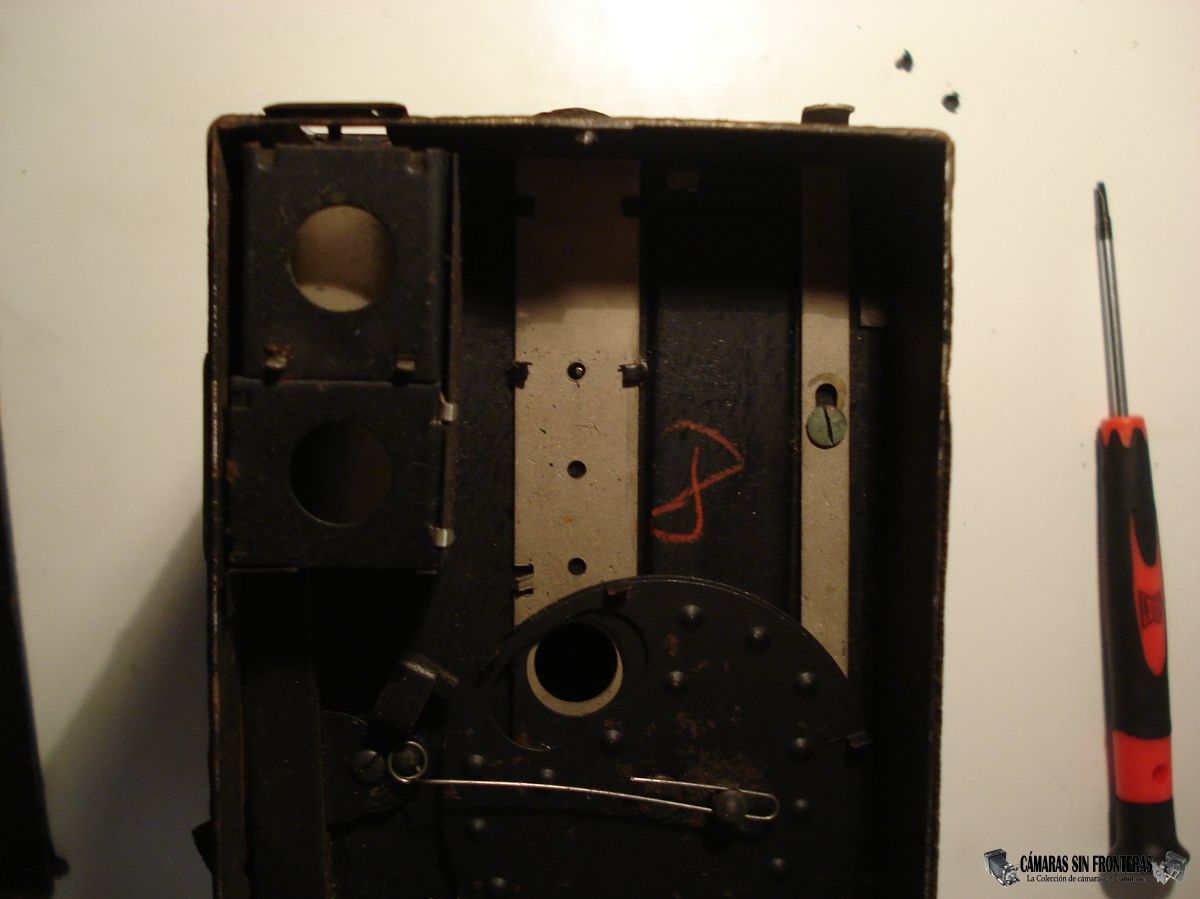

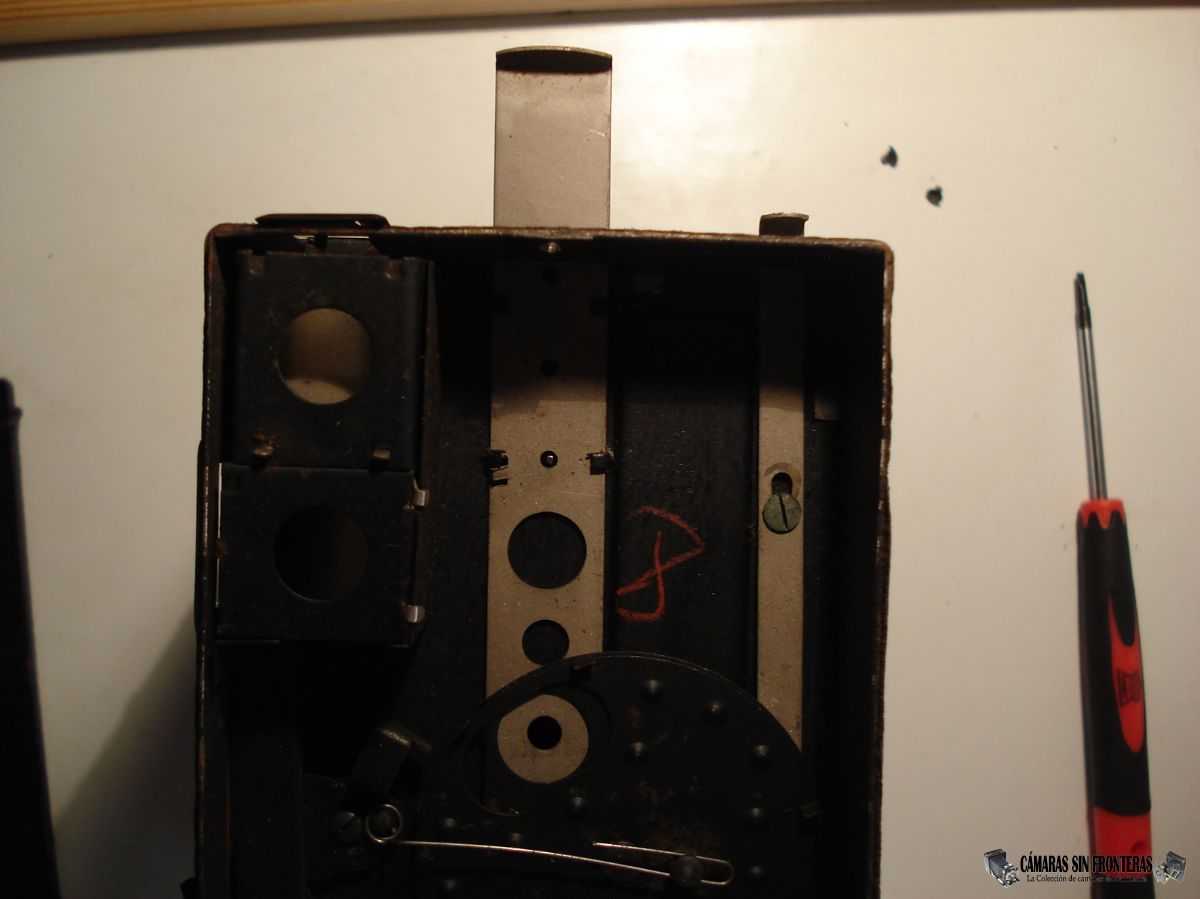

| Diafragma 1:11 | Diafragma 1:18 | Diafragma 1:25 |
Aprovechamos ahora para limpiar bien el interior de polvo y suciedad, y sobre todo las lentes y espejos. Si
no están rotas y no hay que cambiarlas, mejor no aventurarse a desmontarlas. Se pueden limpiar con un paño y con
bastoncillos higiénicos para las partes donde no alcance el paño con los dedos.
En el caso de ésta cámara los espejos y la lente por dentro tenían bastante polvo, ya que el visor superior no
queda bien encajado con la caja y deja un hueco por donde entra fácilmente la suciedad.
 |

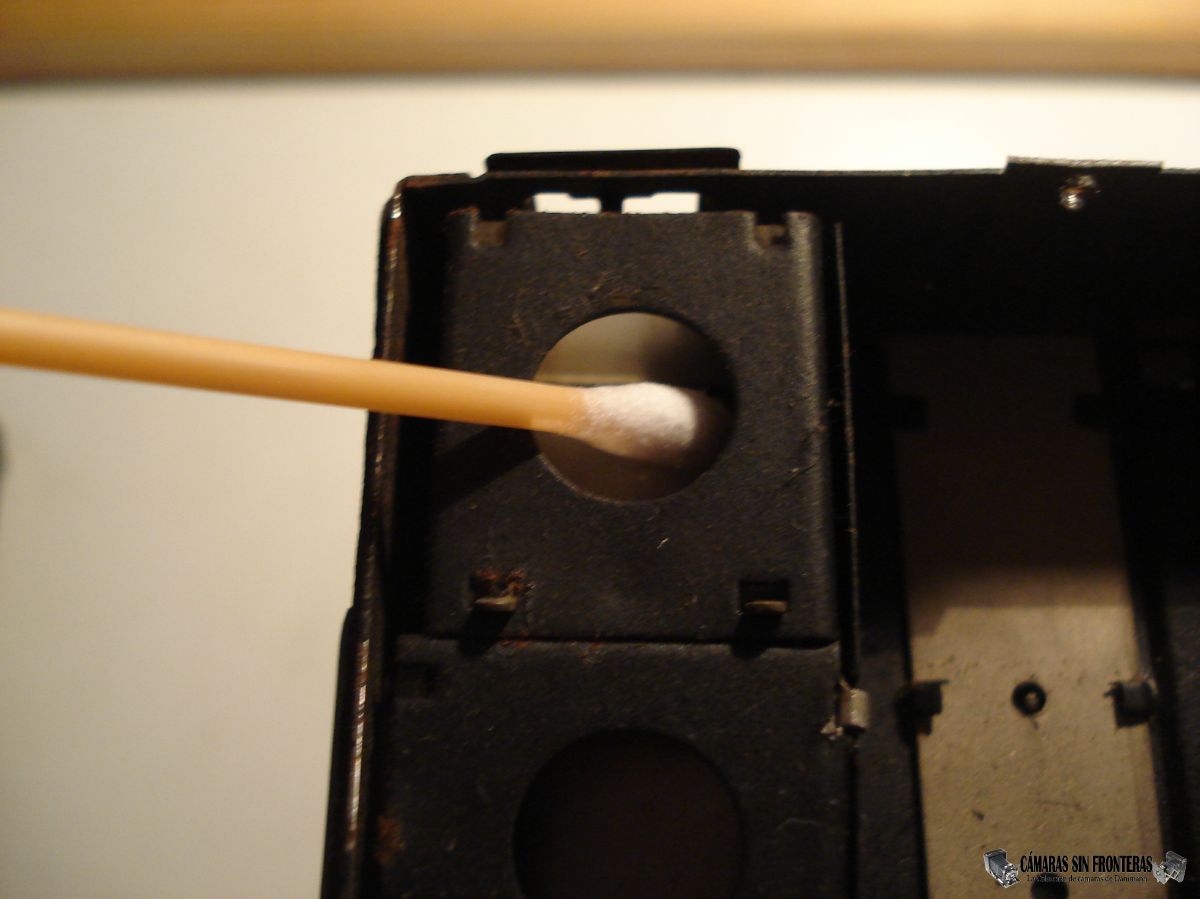

| Limpiando los espejos |
Si alguna parte del obturador falta o está rota (no es aquí el caso) podréis identificarla
fácilmente y repararla caso necesario.
Montarla de nuevo es tan fácil como desmontarla; simplemente colocad la tapa (que quede debajod e los marcos de los
visores) y atornilladla de nuevo.
Aquí veis en video cómo funciona el obturador en sus dos posiciones.
| Obturación ~1/25sec (M) | Obturación contínua (Z) |
