Zeiss Ikon Nettar 516/2 Ics


	Fecha de adquisición	29.05.21
	Lugar + Fecha de Fabricación	Dresde/Alemania, ~1941
	Número de serie	L91477
	Objetivo	Novar Anastigmat f:4,5 F=10,5cm
	Obturador	Deckel Compur 0s -/250s / 1387397
	Tipo y dimensiones negativo	Rollo B-2 (120) 6x9cm
	Referencia BKO	109.3.02.3

INTRODUCCIÓN

En muy pocas ocasiones me regalan cámaras fotográficas, y fuera de mi ámbito familar puedo contar con los dedos de una mano las veces que me ha ocurrido. Así pues doble es mi alegría al haber recibido esta Zeiss Ikon Nettar 516/2 como regalo de las manos de Bernd K. Otto (BKO), quien es sin duda el mayor especialista a nivel mundial sobre cámaras Zeiss Ikon y con quien he tenido la suerte de entablar una gran relación desde finales del 2020 y raiz de la cual surgieron varias tablas y artículos en la prensa especializada alemana "Photo Deal" con respecto a la serie de cámaras de cajon Box Tengor de la propia Zeiss Ikon (ZID o ZIS).
De BKO es el "Zeiss Ikon Camera Register" a partir del cual referencio este aparato.

Por cierto, aprovechando que he escrito este artículo, me he puesto a editar igualmente la serie completa Zeiss Ikon Nettar que debería estar lista a la hora de terminar estas líneas. Os invito a consultarlo para aprender más sobre esta cámara y sus hermanas.

Esta 516/2 no es una cámara cualquiera. Aunque la serie Nettar fuera de hecho la "gama baja" de aparatos plegables de Zeiss Ikon, en esta caso la cámara estaba al nivel de las superiores Ikonta 520/2, como veremos a continuación. Gran parte de lo que os cuente en este artículo proviene del que publicó precisamente BKO en la citada revista en abril del 2019.

HISTORIA Y TÉCNICA DE LA ZEISS IKON NETTAR 516/2

Una vez fusionados los fabricantes que integraron ZID, había que ocuparse en reducir la incontrolable paleta de variantes que cada uno aportaba. Aunque ZID ya contaba con las Ikonta, sus relativos altos precios hicieron necesario el lanzar una cámara económica para las masas menos pudientes, que era a fin de cuentas de donde sacaban sus mayores beneficios.
Así pues el 1 de mayo de 1933 ZID presentó su nueva serie "Nettar", que eran cámaras basadas en las Ikonta pero con una equipamiento más simple y menores prestaciones. Con ellas, en 1934 ZID logró reducir su paleta de cámaras plegables para rollo a las Ikonta (520), Nettar (515), Icarette/Nixe (500-551) y ya a un nivel superior las Super Ikonta (530). Algo más tarde "revivirían" a las Bob 510 (nombre asociado a Ernemann) y Simplex 511/2, agrupando en ellas a las más sencillas de las Nettar.
Análogamente a las Ikonta, se lanzó primeramente el modelo para formato 6x9cm (515/2) para venir en abril de 1937 la de más pequeño formato 4,5x6cm (515), que ZID presentara en la Feria de Leipzig en febrero del mismo año. La tercera Nettar de la serie, para formato 6x6cm (515/16) aparecería en septiembre de 1938.
En 1936 ZID introdujo el botón disparador en la caja de la cámara tanto en las Ikonta como en las Nettar. Esto era un avance destinado a mejorar la estabilidad al disparar y requería un sistema de palancas engranado desde el disparador de la caja al del obturador. A partir de 1938 ZID eliminaría el típico visor de cintura de estas cámaras aunque dejaba la opción de acoplarle otro de generosas dimensiones, pasando las Ikontas a ser la serie 521. En mi 516/2 podréis ver montado uno de estos visores accesorios, que realmente pertenece a otra de mis cámaras ZID, la Ikonta 521/16.

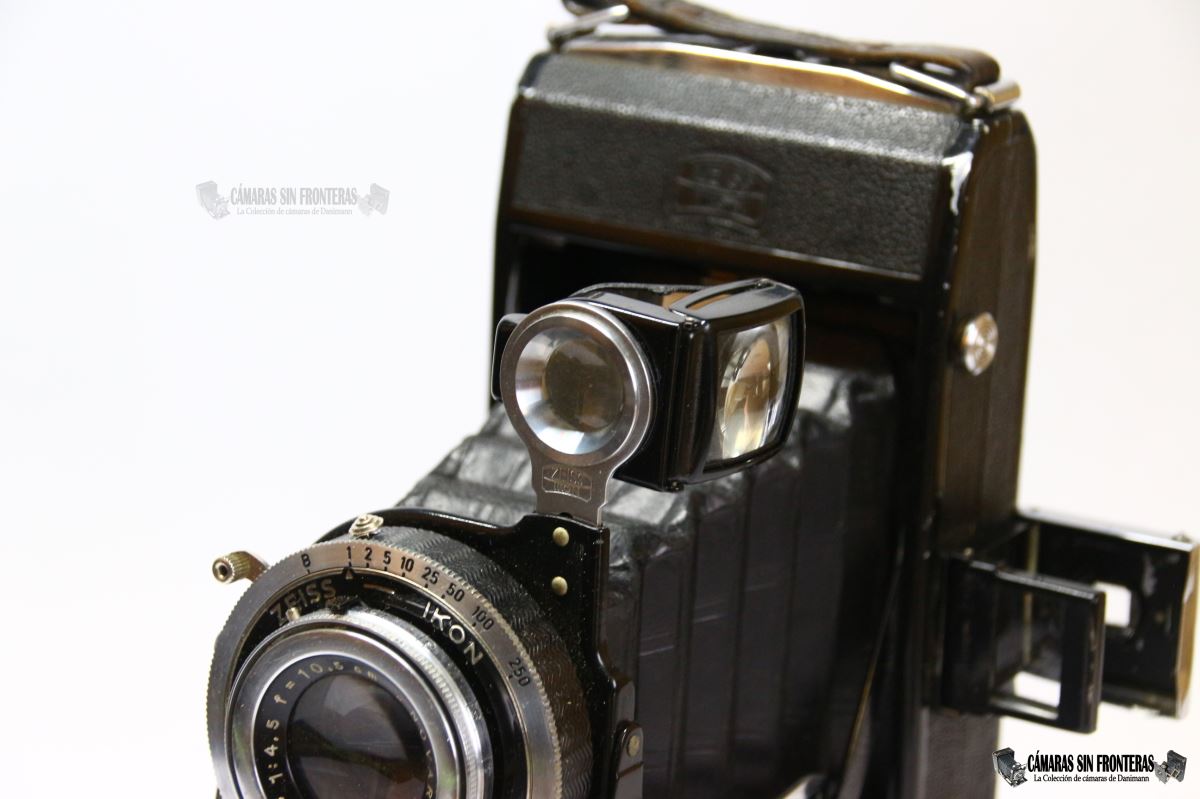

De hecho, existían 3 de estos visores, cada uno de ellos destinado a uno de los tres formatos:

- 437 para formato 4,5x6cm (Nettar 515 & 516, Ikonta 521)
- 437/16 para formato 6x6cm (Nettar 515/16 & 516/16, Ikonta 521/16)
- 437/2 para formato 6x9cm (Nettar 515/2 & 516/2, Ikonta 521/2)

Estos tres visores costaban lo mismo (4,50RM en 1939) y se pueden emplear en cualquier cámara (las patillas de encaje de cualquier visor entran sin problema en el acople de los 3 formatos) aunque sus dimensiones serán algo diferentes y la mayor precisión (dentro de lo que es un visor de cintura) la proporcionará sólo el visor adecuado.

Estos visores se pueden emplear igualmente en aparatos postguerra, sean de la Zeiss Ikon "aliada" (Nettar, Ikonta) o la "Soviética" (Ercona).

Así, las Nettar 515/2 de 1938 eran un versión un poco descafeinada de las Ikonta 521/2 pues en esencia eran exactamente la misma cámara aunque las Ikonta montaban de serie una combinación Tessar/Compur y además el nuevo (desde marzo de 1938) sistema de protección contra dobles exposiciones (como por ejemplo montarían igualmente las Box Tengor II (55/2) de ese año). Ambas cámaras compartían también el sistema de "enfoque rápido de dos puntos" por el que gracias a puntos rojos marcados en el diafragma y el enfoque (y con una obturación de 1/25s) podían sacarse fotos nítidas en la mayoría de las situaciones sin tener que hacer muchos cálculos sobre profundidades de campo, en una especie de "modo box camera".
Este sistema no estaba sin embargo disponible en aparatos con obturadores Compur, que se montaban de modo estandard y no como los más básicos de Gauthier que se reconstruyeron al efecto para estas cámaras. Resdiseñar los Compur habría supuesto un coste que en este caso Zeiss Ikon no querría asumir.

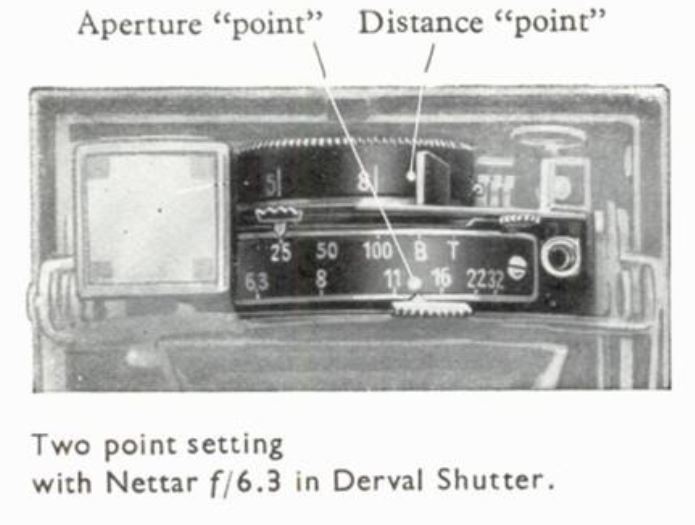

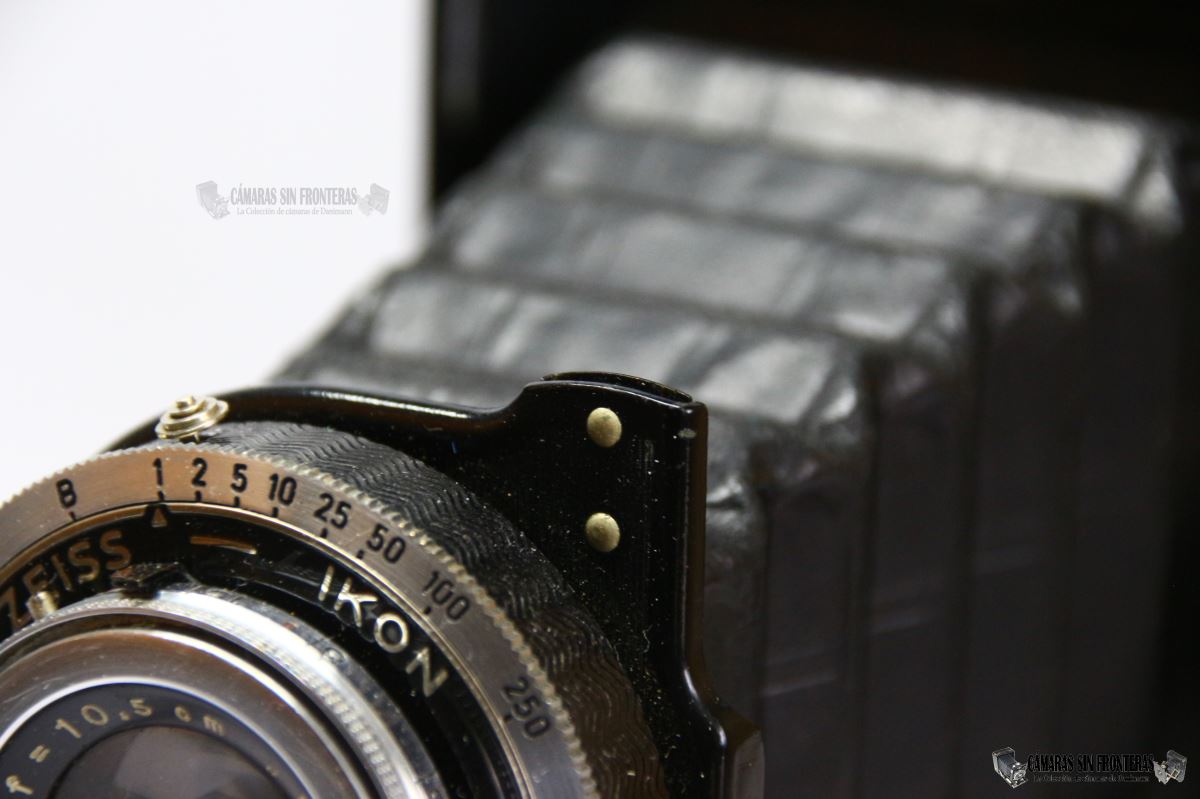

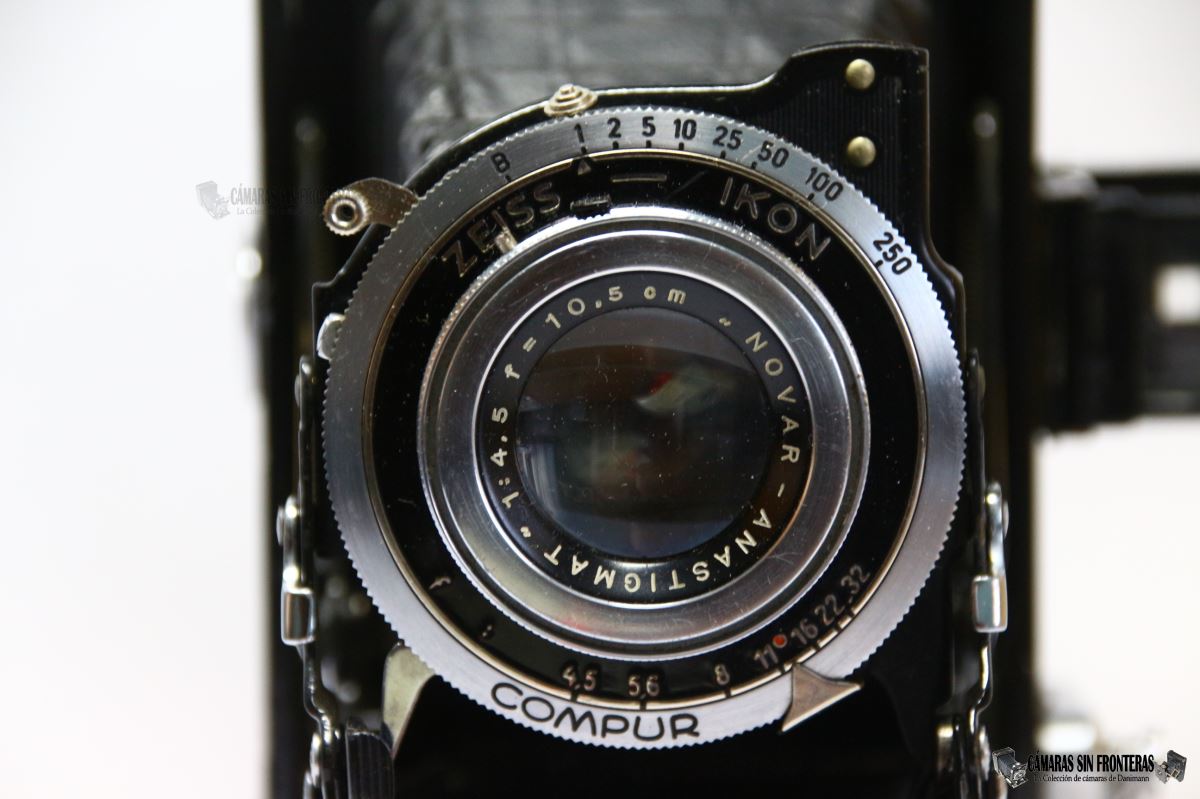

Enfoque de dos puntos (izda). En cámaras Compur, como esta Ics (dcha.), cuando menos se incluía un punto rojo indicando el diafragma a partir del cual casi cualquier objeto desde en torno a metro y medeio saldría enfocado con seguridad.

Sin embargo, las opciones que ofrecían las 515/2 hacían que de hecho algunas de ellas estuvieran al nivel de las Ikonta. Así pues por ejemplo la variante 515/2 "Ucs" equipaba un objetivo Tessar 1:4,5 en obturador Compur 0s, por lo que quedaba prácticamente al nivel de la Ikonta 521/2 "Ucsr" con igual equipamiento pero costando en torno a un 25% menos.
De hecho hubo incluso en 1934 modelos Nettar "Luxus" con obturador Compur 0s (515/2 D con Nettar 1:4,5 y 515/2 U con Tessar 1:4,5), forrados en cuero auténtico en lugar del forro de imitación de las Nettar más simples, mientras que las Ikontas totalmente equivalentes en Compur 0s (520/2 I con Novar 1:4,5 y 520/2 U con Tessar 1:4,5) era aún 20 y 12 RM más caras. En la práctica, tanto Novar como Nettar eran prácticamente la misma óptica; el precio más alto se explicaría por el nombre: una Ikonta nunca podía costar menos que una Nettar.

Para rizar el rizo, ZID lanzó la cámara que me ha regalado BKO. En octubre de 1940 se informó en Alemania (donde su venta estaría restringida) de la nueva serie Nettar 516 (paralela a las Nettar 515).

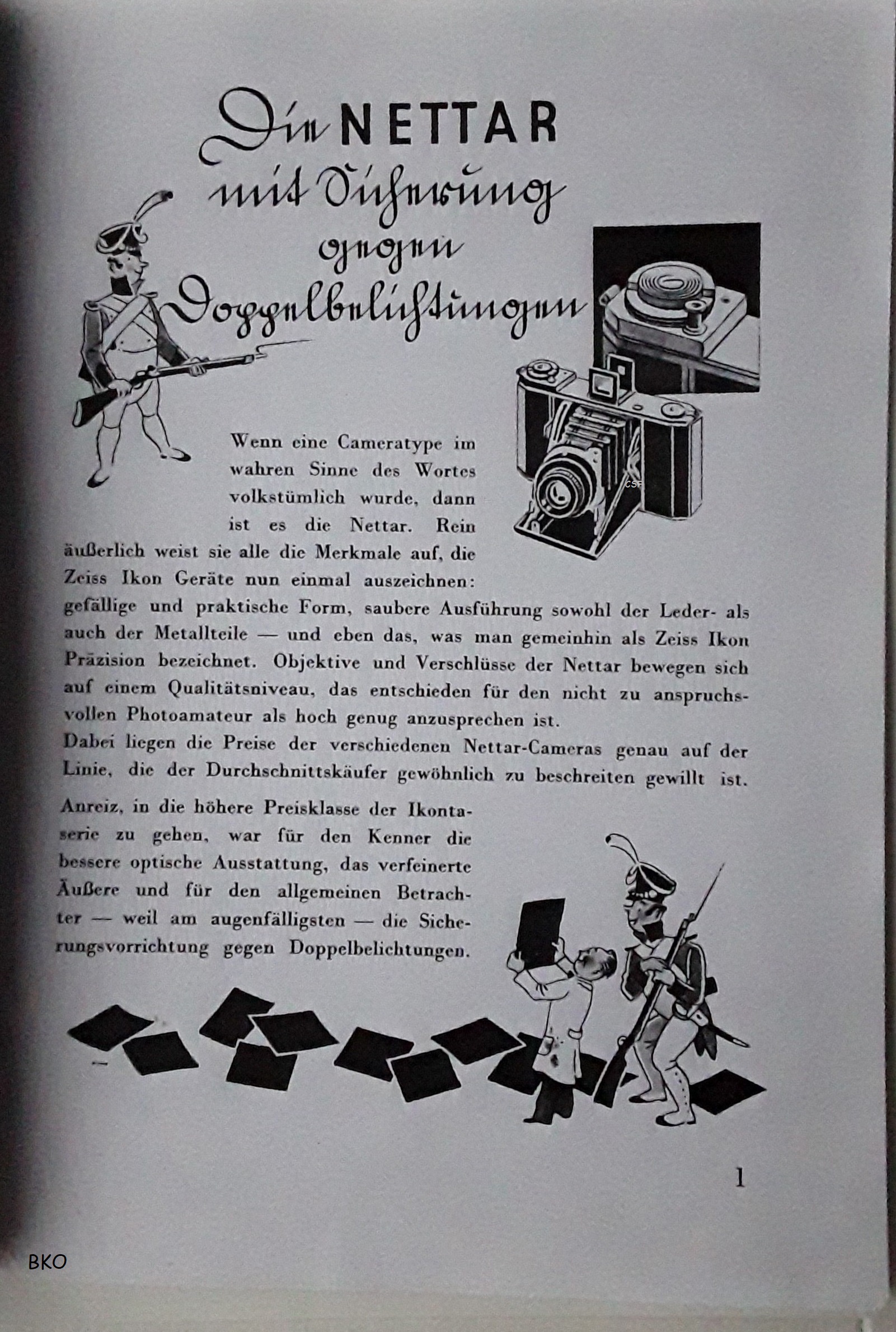

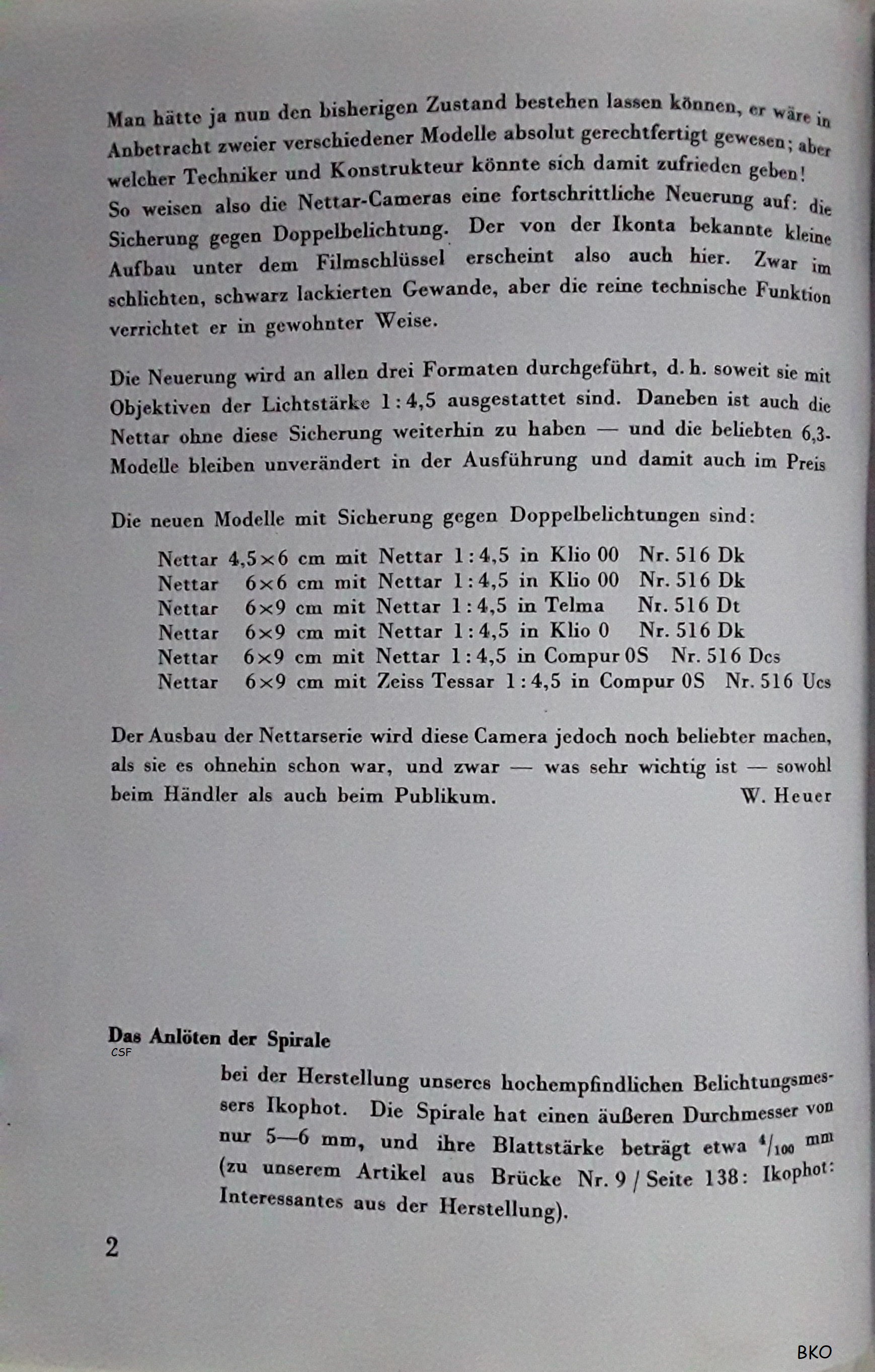

Revista interna de Zeiss Ikon "Brücke" mostrando a la 516 y cuya mención se eliminó rápido en una segunda edición inmediatamente posterior. Gracias a Bernd K. Otto.

Esta 516 incluía ahora la protección contra dobles exposiciones de las 521, con la que de facto no se distinguían casi de ellas a primera vista a excepción del detalle visual de que estas primeras Nettar tenían el encapsulamiento de este sistema lacado en negro, mientras que en las Ikontas estaba cromado.

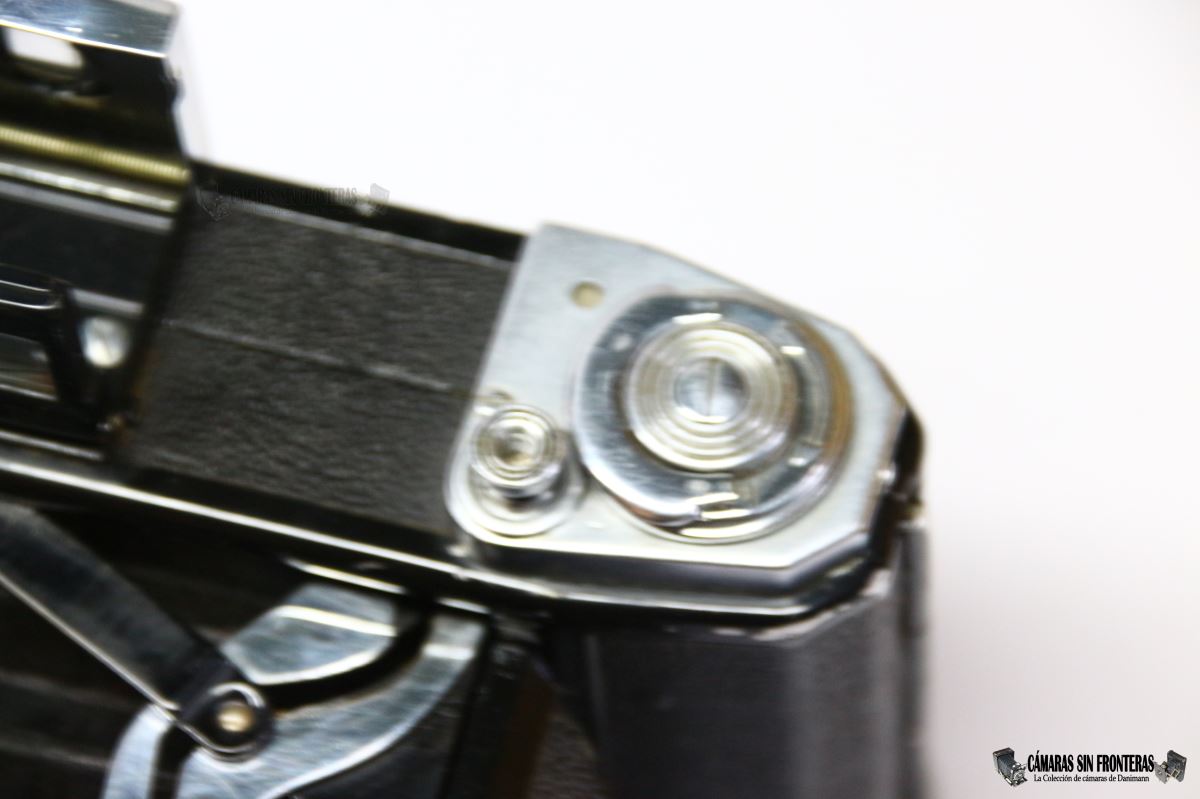

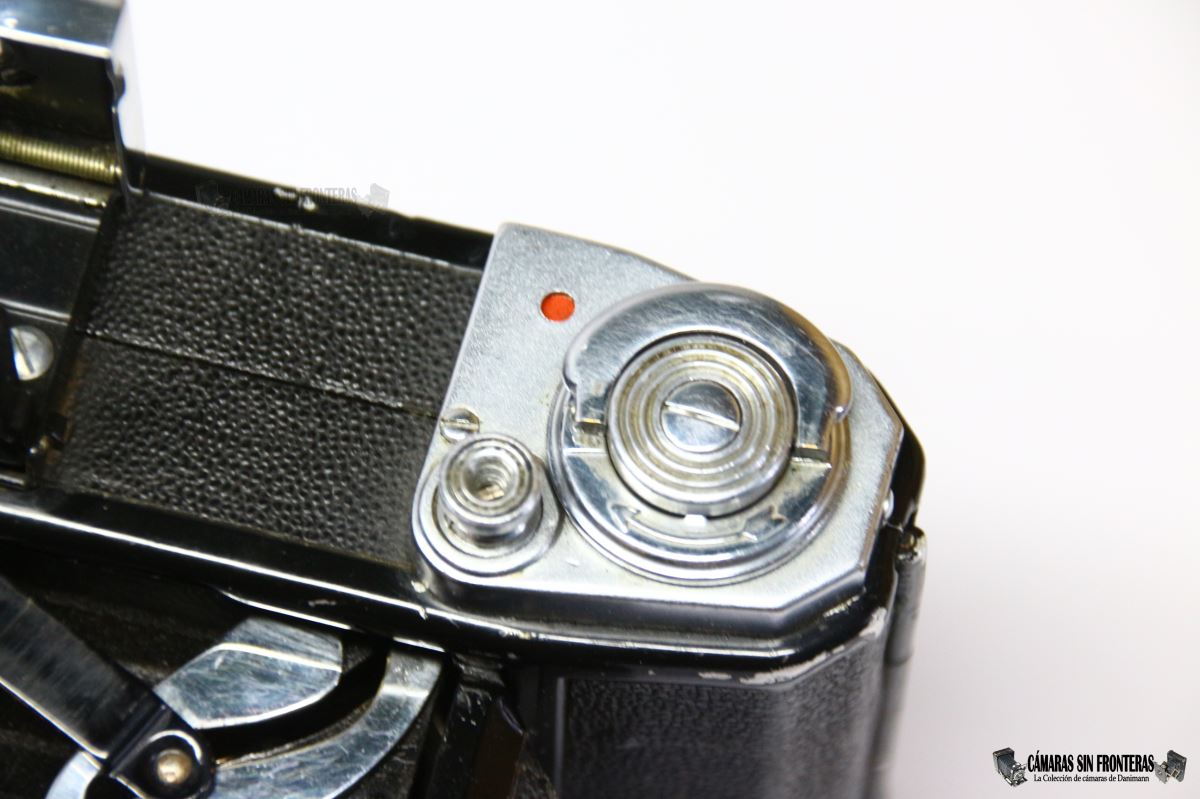

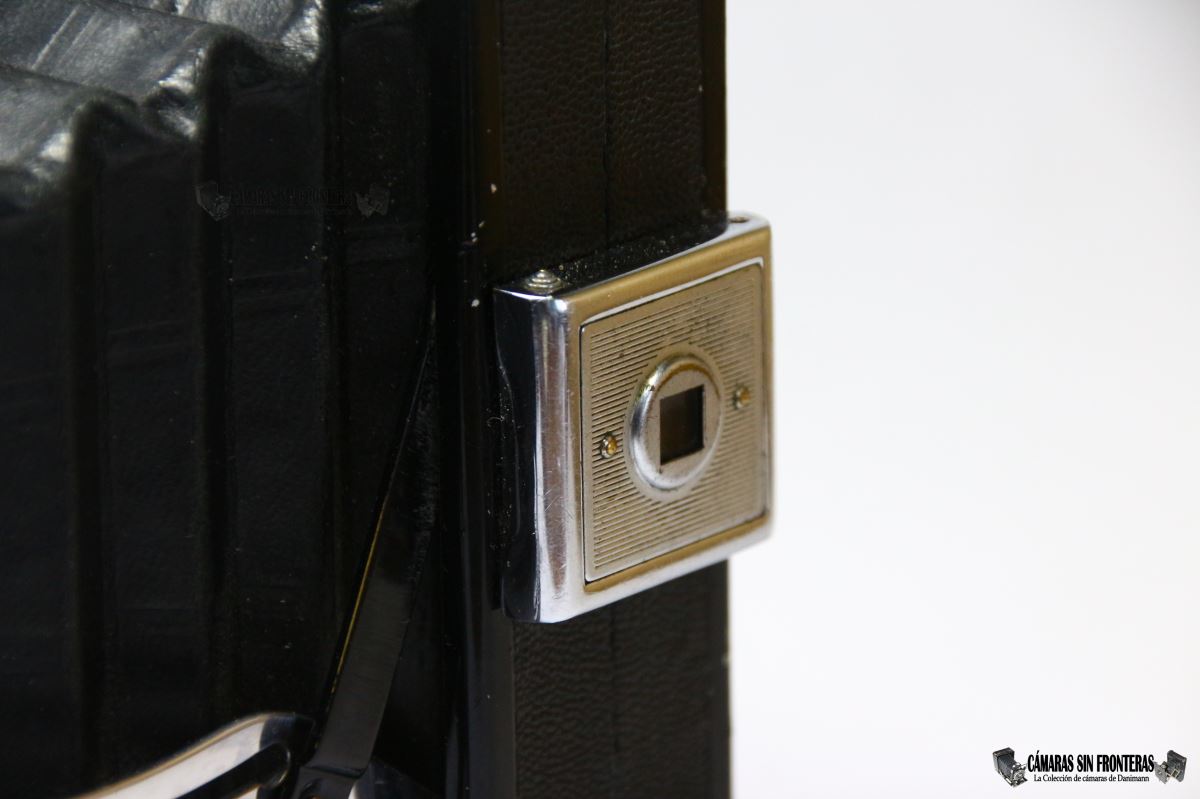

Sistema de protección de disparo accidental de las Ikontas empleado en las Nettar 516, 516/16 y 516/2. En este caso cromada, pero las primeras la llevan lacada en negro.

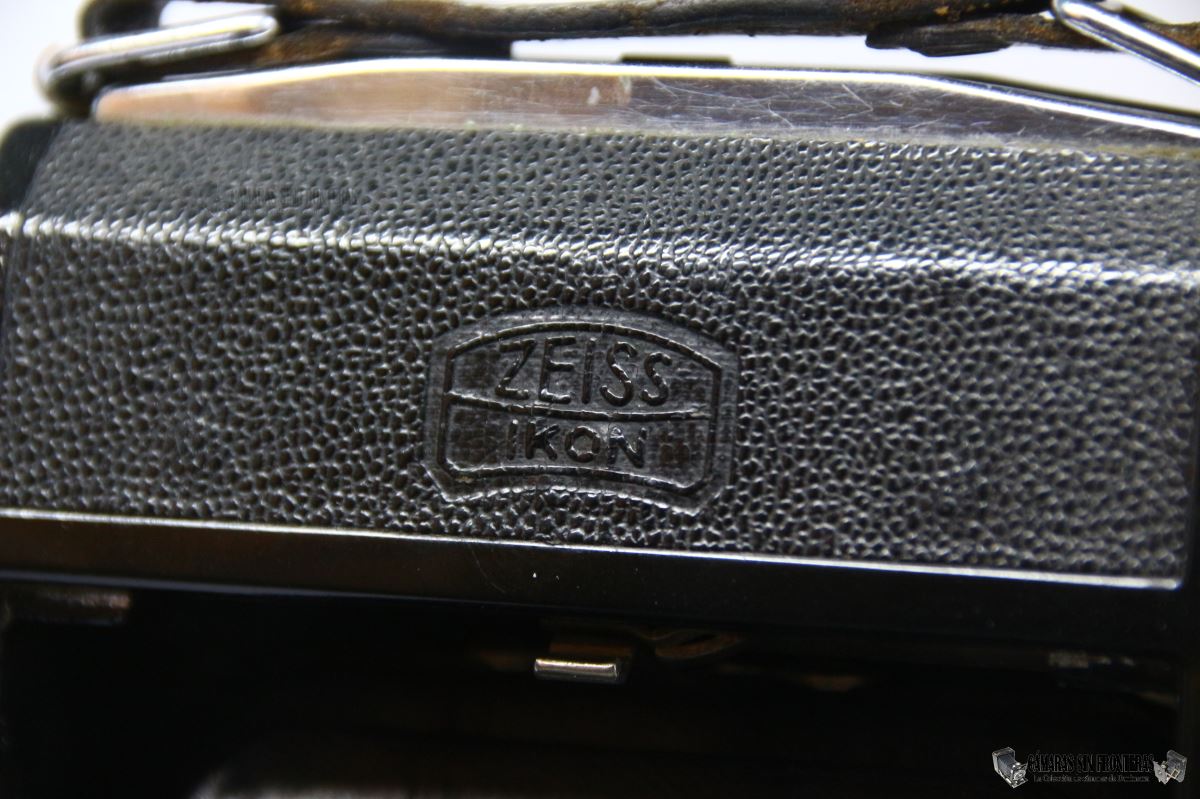

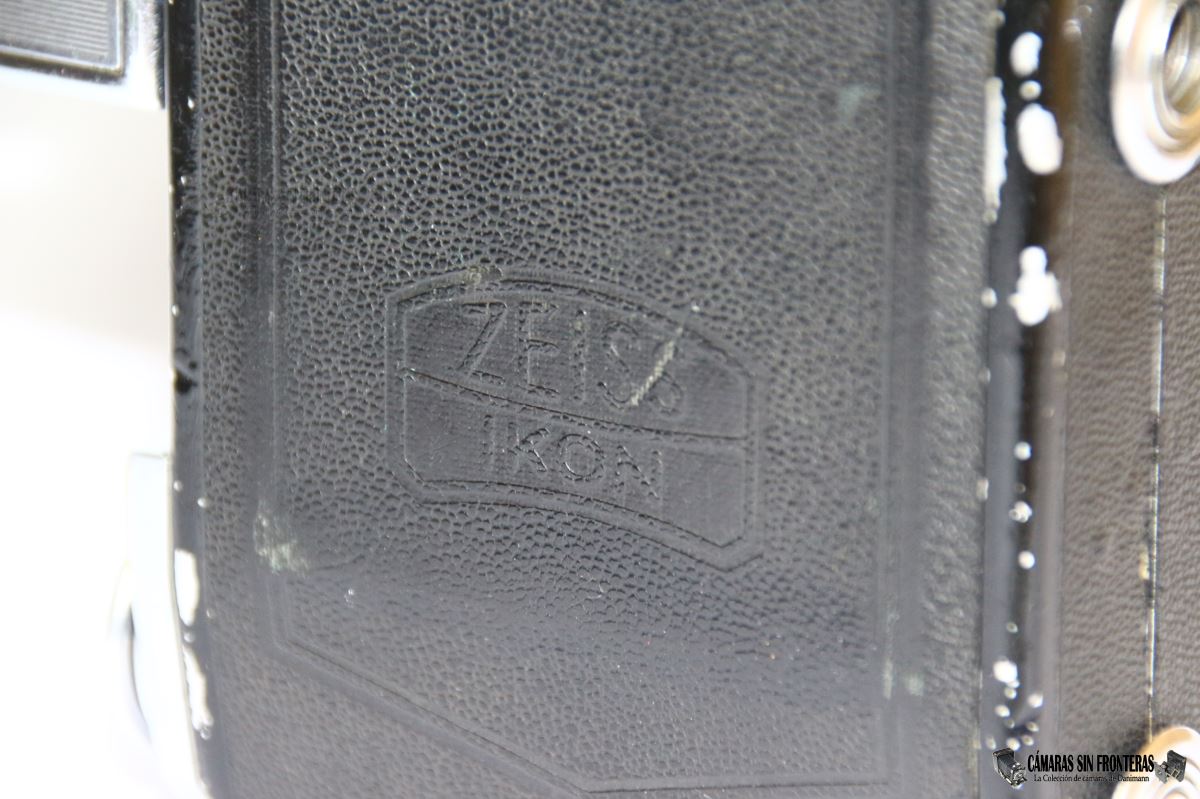

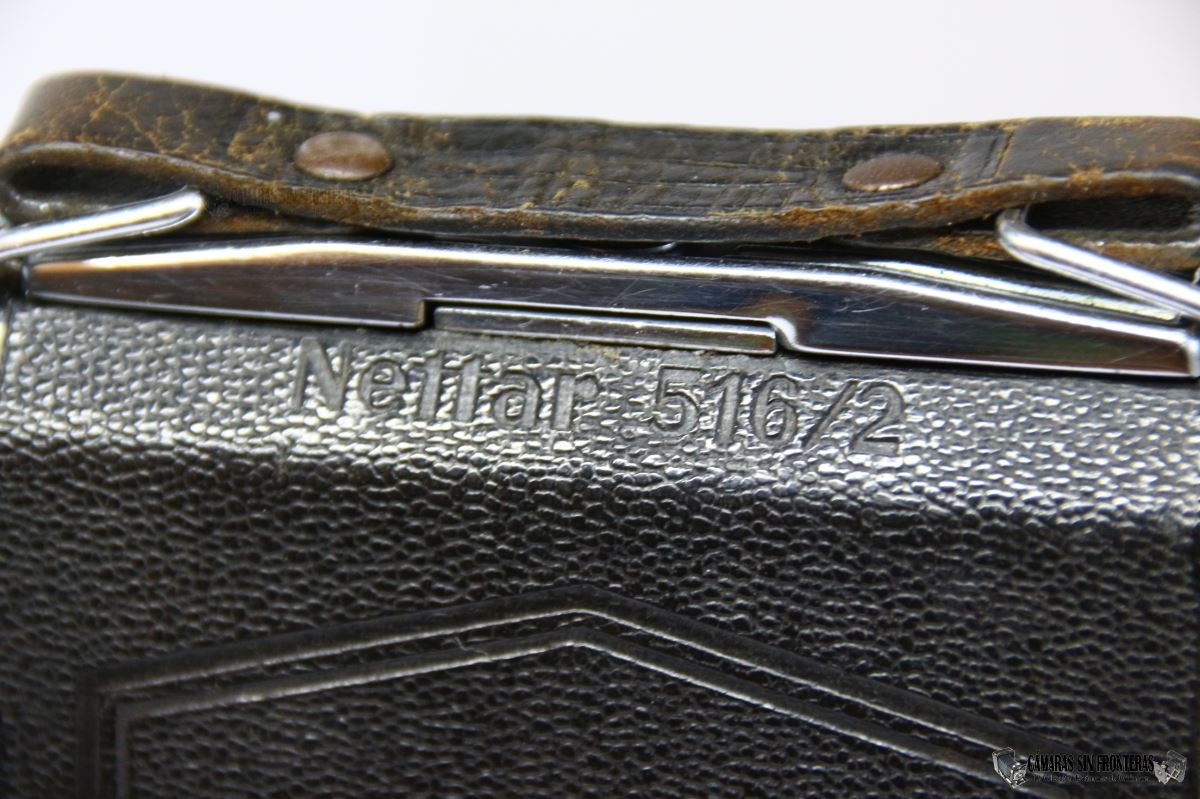

Nombre y código grabado en el forro.

Parece ser que esta cámara estaba destinada a traer divisas a Alemania en los tiempos de guerra en los que se encontraban, y se habría producido exclusivamente para el extranjero. Así pues, la cámara pasó de puntillas por Alemania pero sí la he encontrado por primera vez anunciada en la versión italiana del catálogo C905 ZIS de septiembre de 1941. BKO las encuentra además recogidas en los catálogos C920 para Francia (abril y agosto de 1943) y Suiza (octubre de 1943).

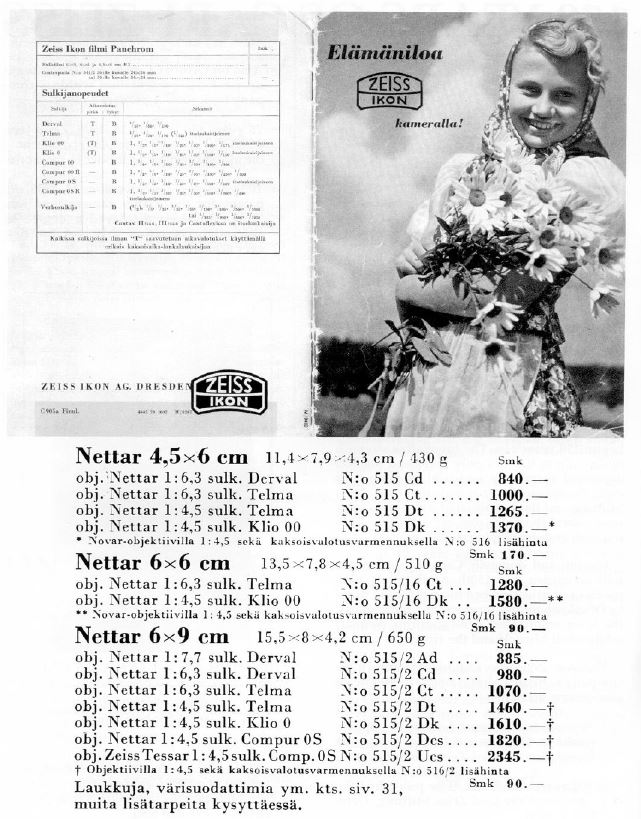

El catálogo ZID para Finnlandia C905a de octubre de 1942 (Lars Sundberg, Zeiss Historica otoño 1996) anuncia casi de pasada a las 516/2 como "versión mejorada" de las Nettar 515/2.

Catálogo ZID C905a Finnl.
Octubre 1942
Zeiss Historica / Lars Sundberg

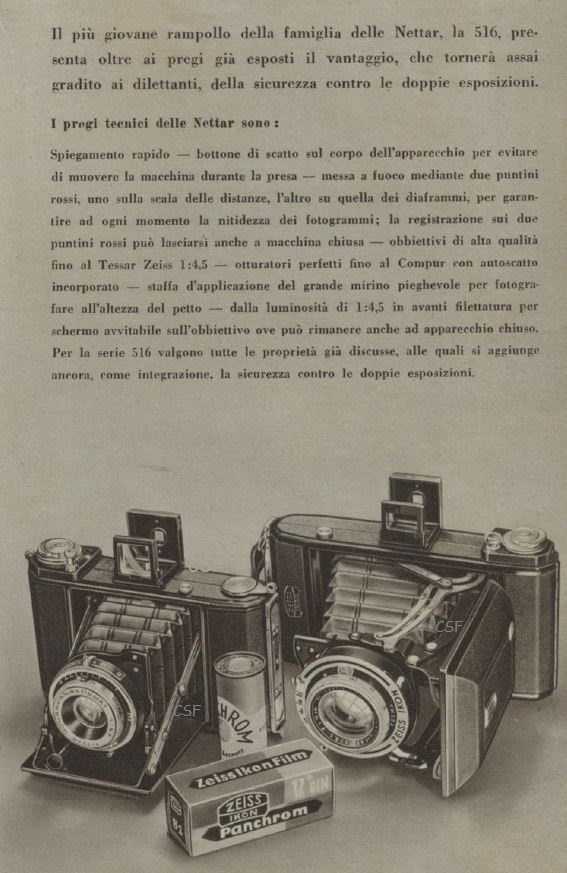

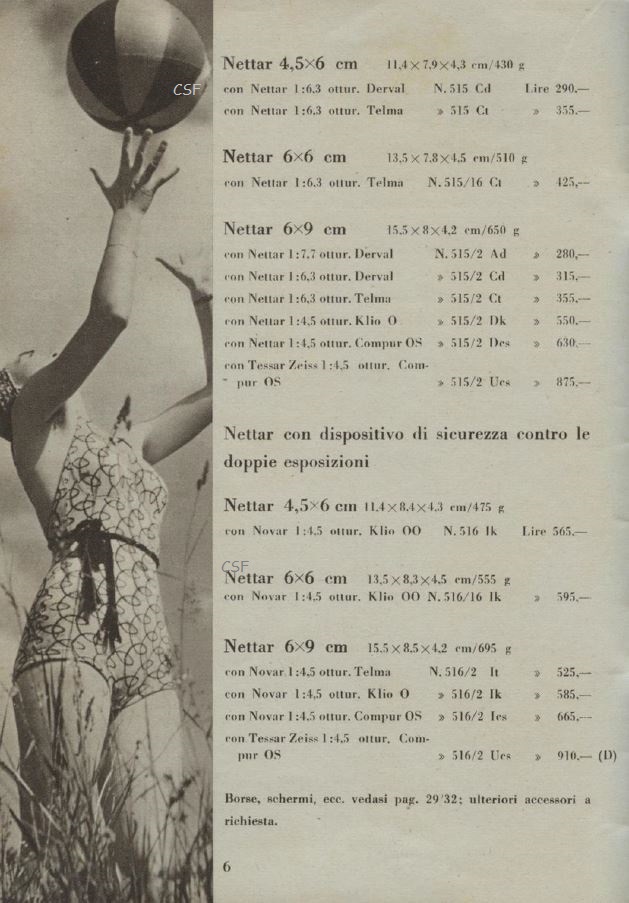

La mayoría de referencias que encontréis sobre esta cámara, mencionarán que fue producida de 1943 a 1945, lo cual es incorrecto como demuestra sin lugar a discusión el catálogo de 1941 (de fecha confirmada) que os reproduzco abajo del todo.
En la referencia de 1940 y el catálogo de 1941 aparece esta cámara lacada en negro. En los catálogos de 1943 sin embargo igual de cromada que las 521/2. Esto significaría que las primeras cámaras fueron lacadas (para diferenciarlas de facto de las 521/2) pero una vez avanzada la guerra, Zeiss ikon carecía de medios para producir los aparatos e hizo uso de cajas terminadas de las Ikontas 521/2 para seguir suministrando Nettar 516/2 al extranjero. Primaba la exportación y las divisas que éstas reportaban, que la venta nacional del un producto de alto precio que ya casi nadie se permitía.
Aparte de ser ya de por sí un aparato relativamente escaso, por otros que he visto circulando por ahí, parece ser que la variante cromada es aún más escasa que la lacada en negro.

Según BKO (y su documentación lo demuestra), estas 516 habrían estado ya disponibles para el mercado internacional a partir de agosto de 1940 (cosa que demuestra igualmente el manual de instrucciones alemán C2710 para la Nettar 516 posteado por Lars Sundberg en Zeiss Historica en otoño de 1996) y habrían sido producidas casi hasta el final de la II Guerra Mundial, siendo la última referencia conocida de la misma un manual de instrucciones impreso en agosto de 1944.

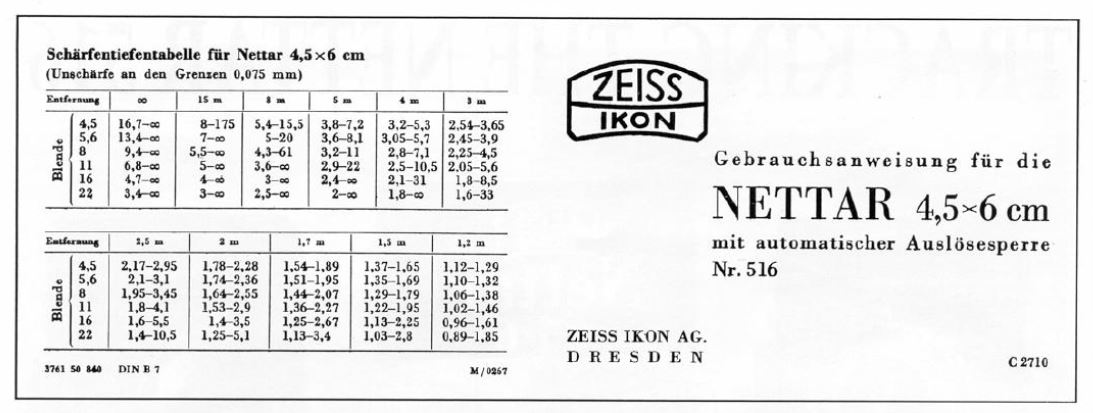

Manual de instruccions ZID 516
Agosto 1940
Zeiss Historica / Lars Sundberg

Existen 4 variantes de esta cámara atendiendo a su equipamiento:

- Nettar 516/2 It con Novar 1:4,5/10,5cm y obturador Telma
- Nettar 516/2 Ik con Novar 1:4,5/10,5cm y obturador Klio 0
- Nettar 516/2 Ics con Novar 1:4,5/10,5cm y obturador Compur 0s
- Nettar 516/2 Ucs con Tessar 1:4,5/10,5cm y obturador Compur 0s

Con ello, no es difícil percatarse de que el obturador empleado es el que determina la segunda (y en su caso tercera) letra del código de la cámara detrás de su número.
La primera letra identifica en este caso al objetivo montado. Así, los posibles objetivos de las Nettar 515/2 y 516/2 se marcarían como:

- C / Nettar 1:6,3
-D / Nettar 1:4,5
-B / Nettar 1:3,5
-U / Tessar 1:4,5
-I / Novar 1:4,5
-F / Novar 1:3,5
-L / Tessar 1:3,5

La Nettar 516/2 se vendió desde un principio con Novar 1:4,5 (I) en lugar de Nettar 1:4,5 (D), que habría sido lo esperable y como además anunció Zeiss Ikon en octubre de 1940 a través de su revista "Brücke". La diferencia entre ambos tripletes anastigmáticos, caso de existir, será minima. Caso de existir ejemplares 516/2 con Nettar, serían modelos muy tempranos/preseries, de un alto valor relativo.

Al igual que los objetivos Nettar, estos no habrían sido fabricados por la propia Carl Zeiss en Jena, sino por lo que se sabe por la "Optische Anstalt GmbH" en Saalfeld, que era una empresa subsidiaria de la misma desde 1914.

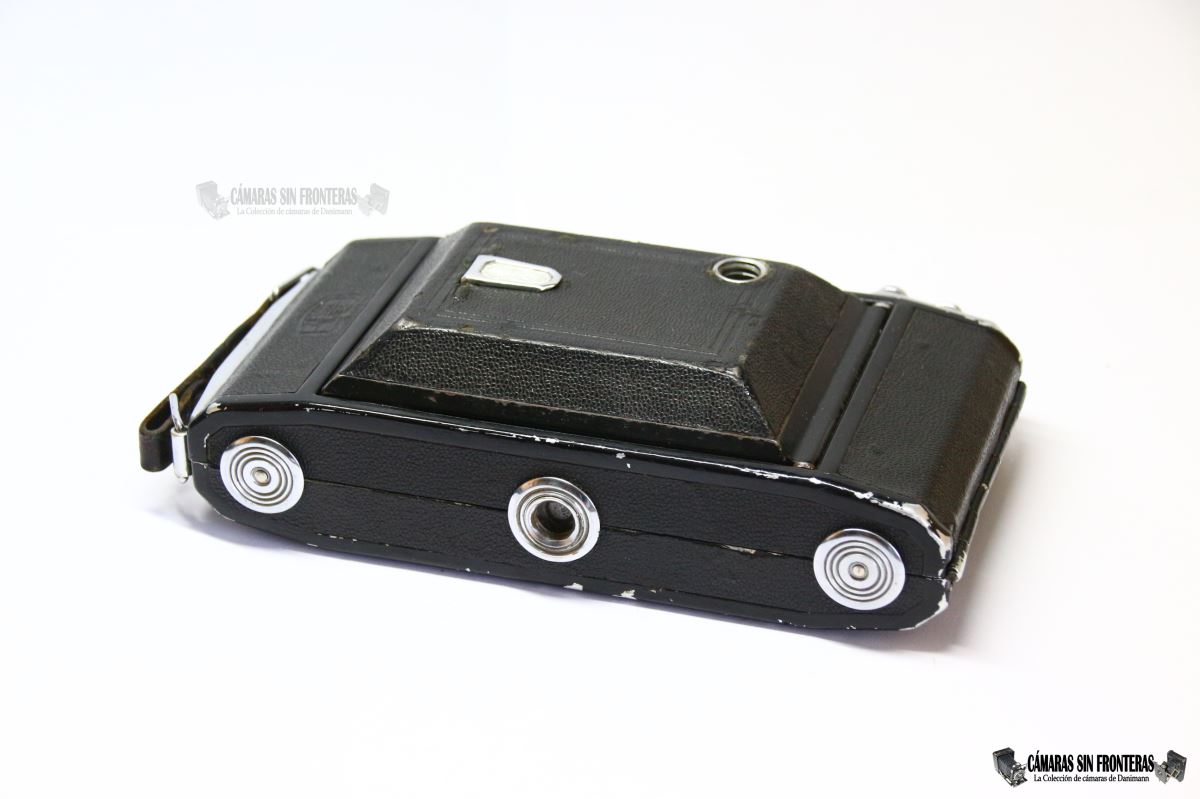

La cámara según el catálogo tiene unas dimensiones cerrada de 15,5x8,5x4,2cm y un peso de 695 gramos. Las dimensiones son prácticamente idénticas a las de la Ikonta 521/2 pero curiosamente pesa 30 gramos más que ella.

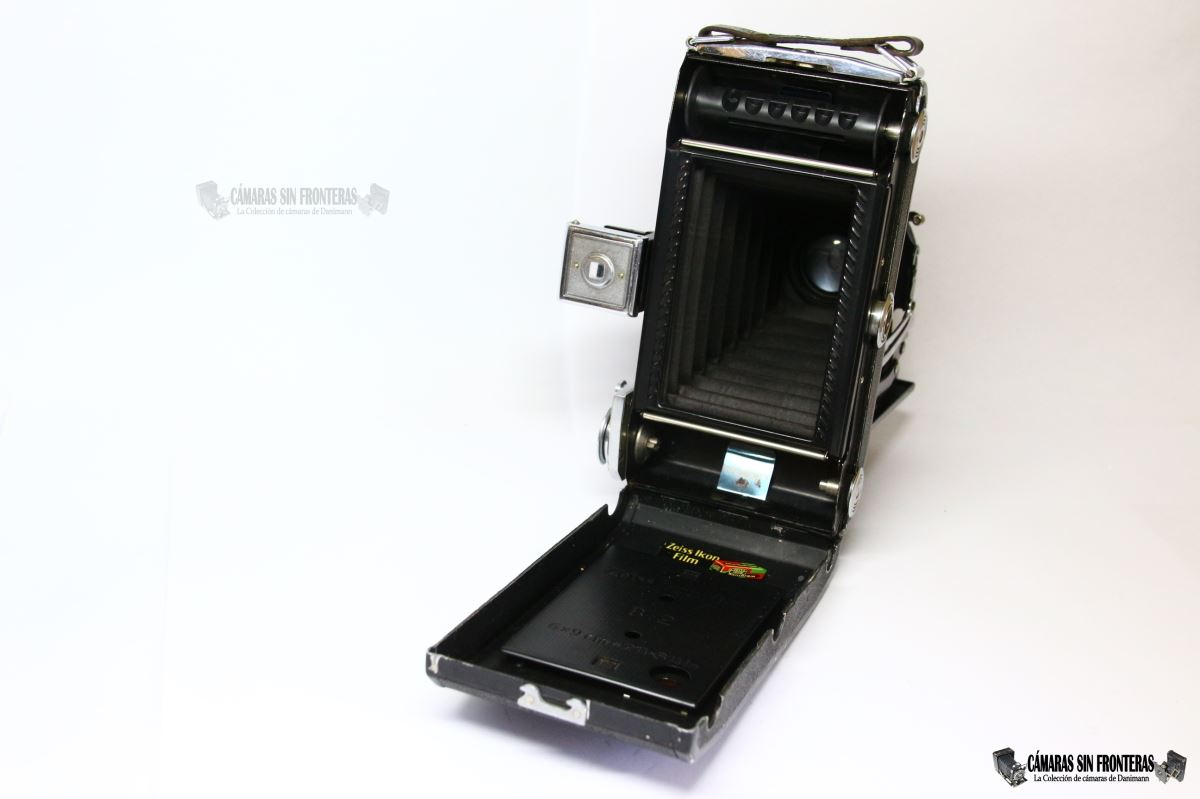

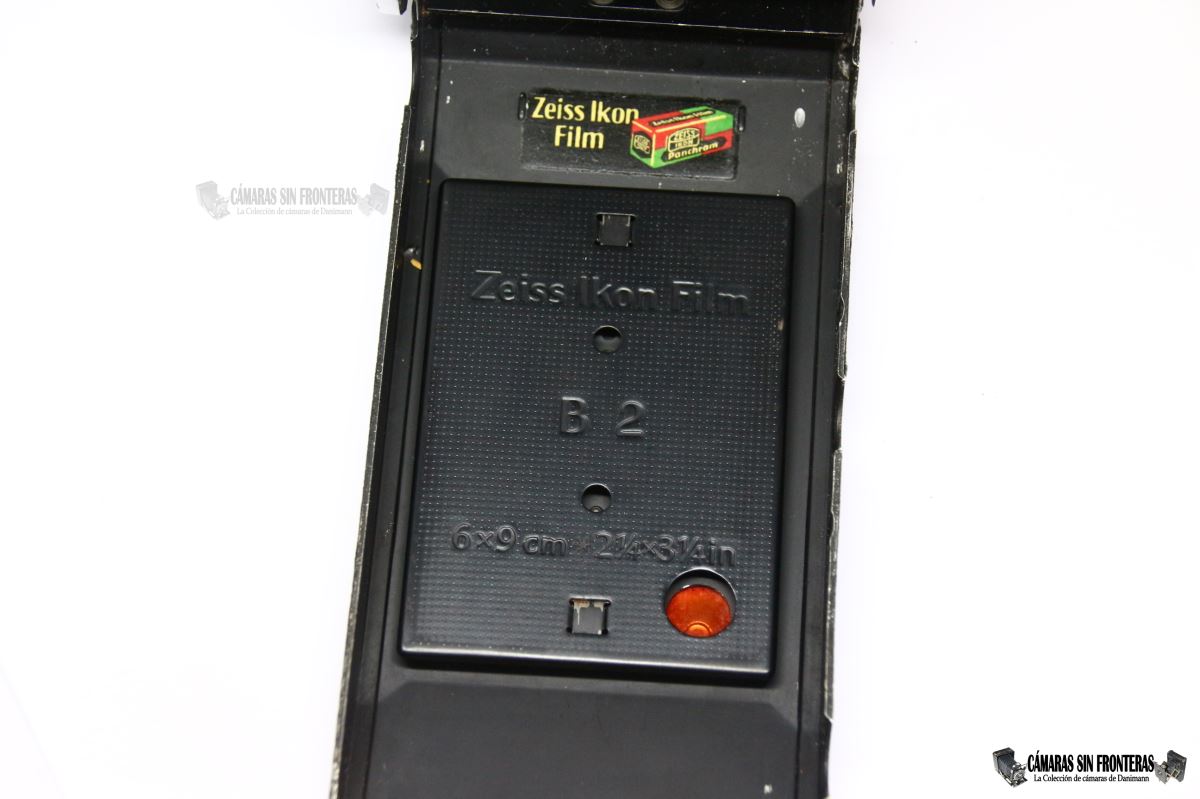

Como ya comentado, el formato que ilumina este aparato es de 6x9cm en película B-II (rollo 120) con el que obtenía 8 negativos. La cámara incluye la protección pancromática extra para la mirilla trasera que sería común en aparatos Zeiss Ikon desde mediados de 1934.

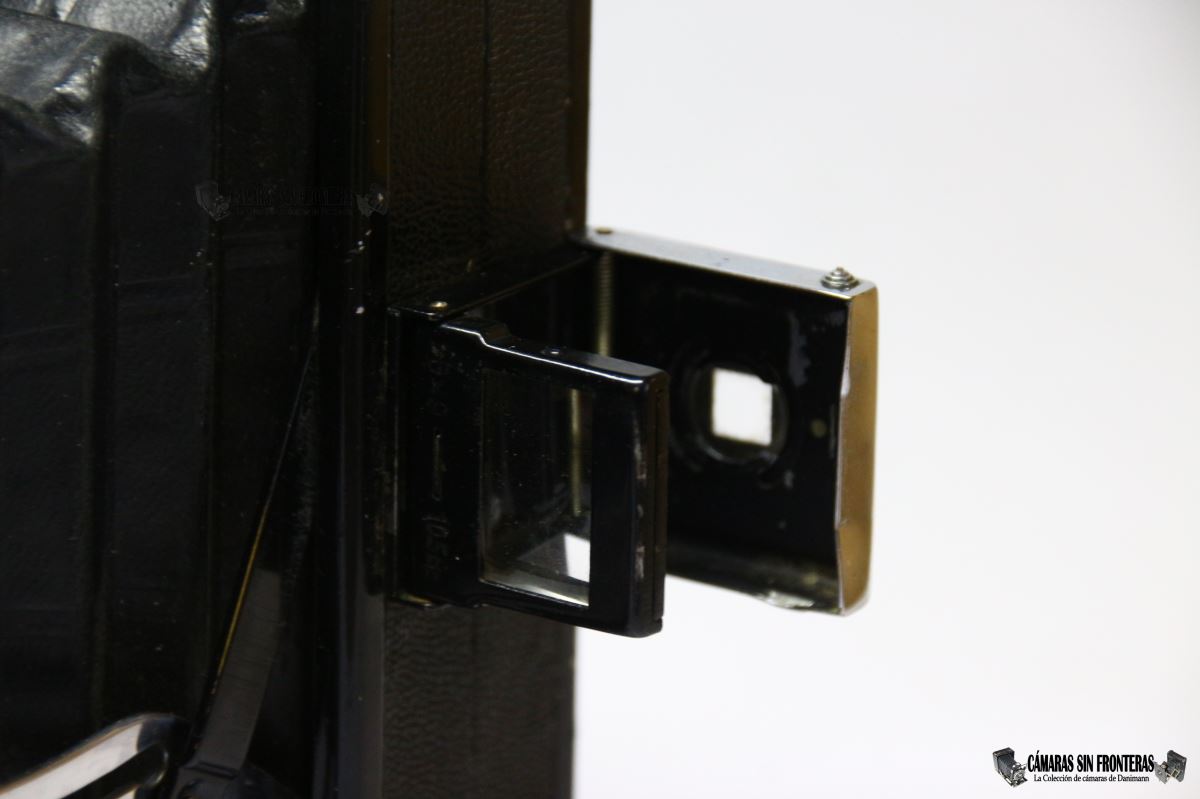

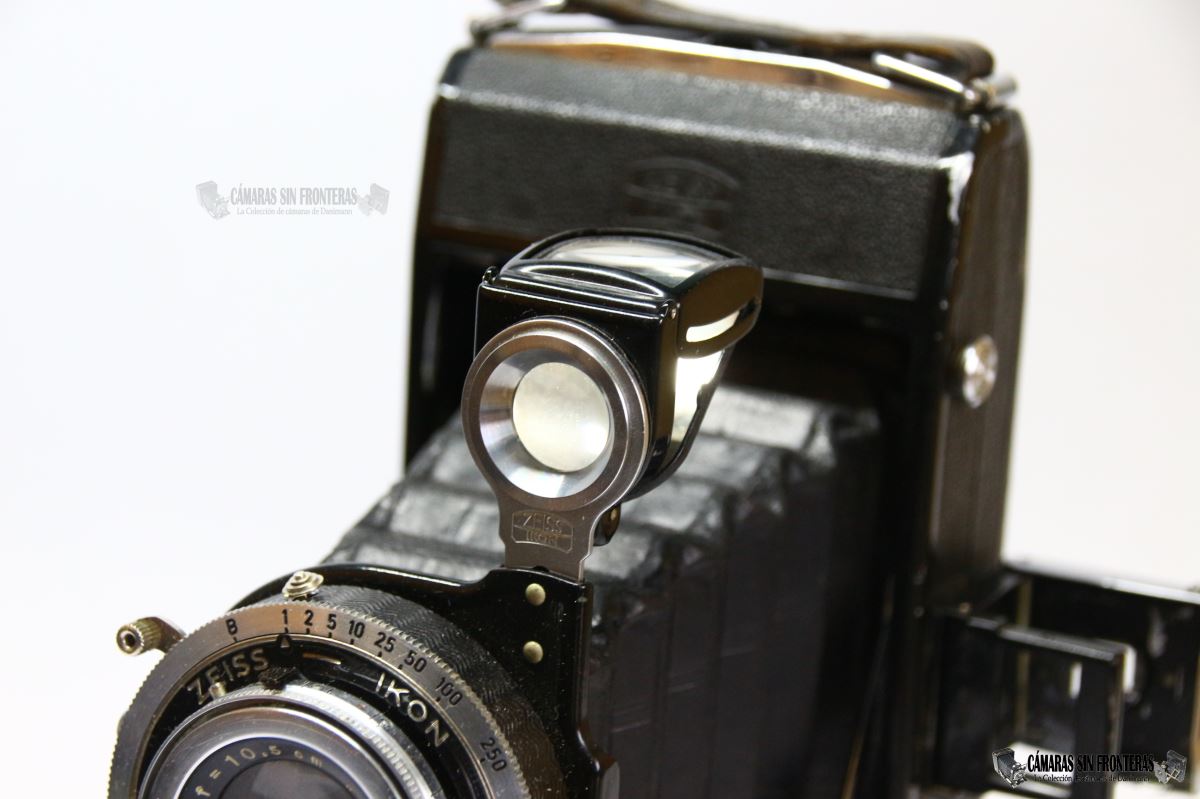

Además del visor brillante accessorio que hemos visto antes, la cámara equipa un visor Newton plegable. Las primeras Nettar de 1933 tenían simplemente un marco metálico plegable y esta mejora se introdujo en marzo de 1934. Otra de las diferencias con las Ikonta 521/2 es que en las 516/2 este visor no se despliega automáticamente al abrir el aparato.

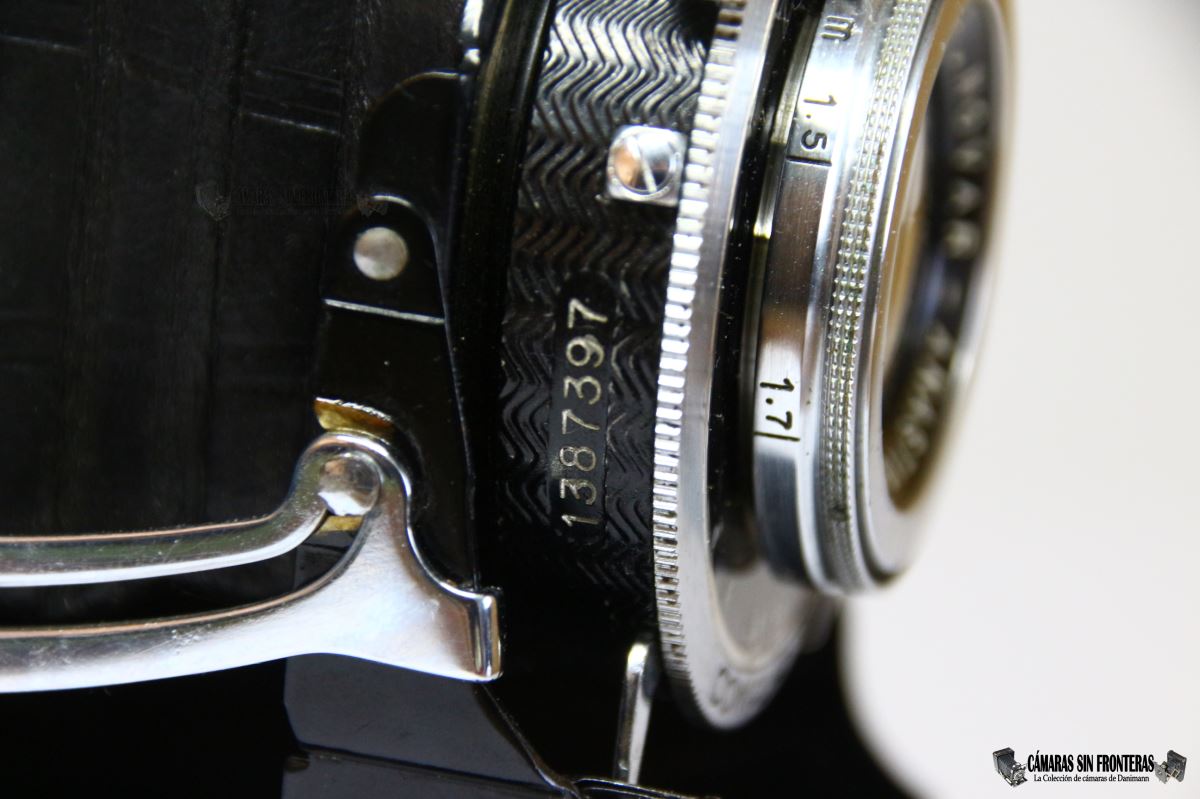

El Compur 0s (numeración que indica el formato del mismo y que incluye temporizador) de mi modelo Ics tiene el número de serie 1387379. Esto me confunde bastante, pues ese número debería corresponder a un Compur fabricado en torno a 1931. Quizás en los tiempos de guerra hubo un "reseteado" de cifras?

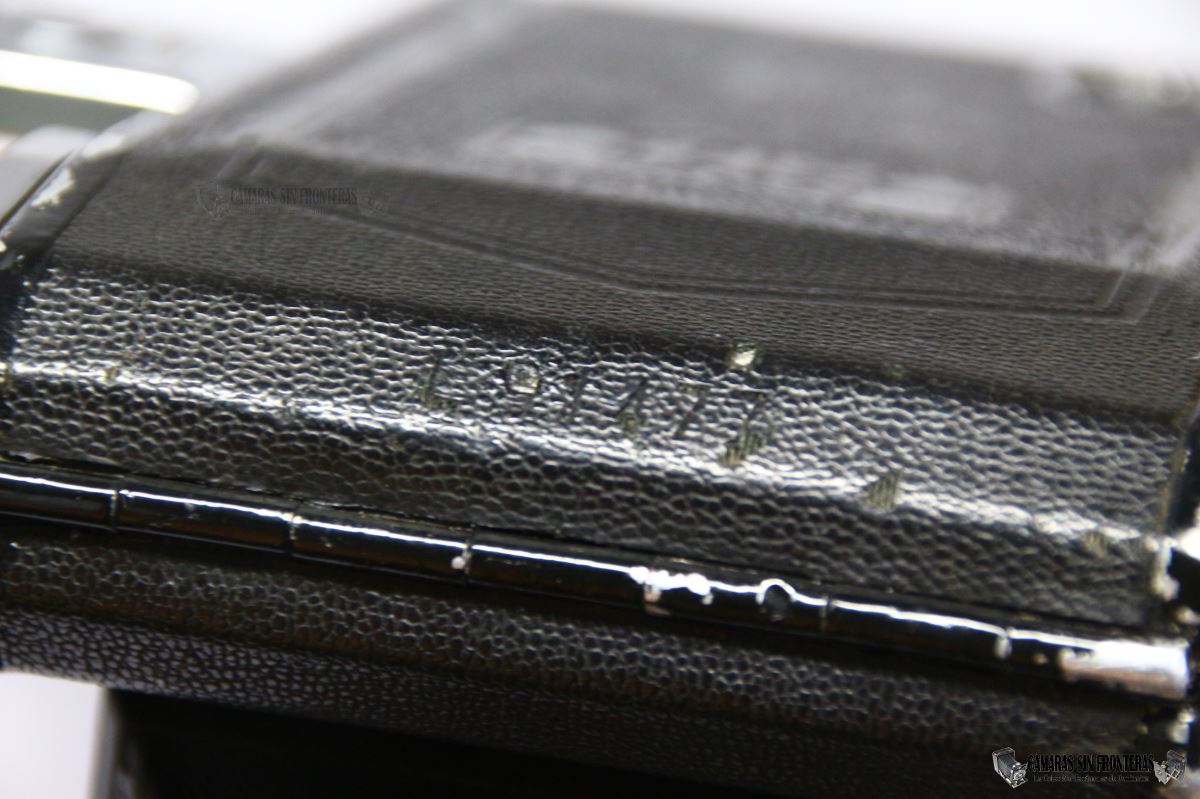

El número de serie del aparato L91477 correspondería a 1940-1941 según la clasificación de Simon Worsley, aunque atendiendo al cromado del encapsulado antidisparos, es más que posible que la cámara sea algo más tardía y como pronto de 1942.
He encontrado una 516/2 con número L86148 lacada en negro; otra cámara con el L89360 (algo anterior a la mía) que ya está cromada, así que el cambio de una a otra debería haber pasado en algún momento en el rango de las cámaras L85000. Esta teoría se vendría abajo con el ejemplar cromado L79961 que he encontrado igualmente, aunque puede que se trate de alguna prueba o ejemplares muy tempranos cromados. La muy cercana L79331 es de nuevo lacada en negro y para complicarlo ya del todo, la L95230 es de nuevo negra. Esto podría simplemente indicar que ambas (negro/cromo) se produjeron al tiempo por la necesidad de sacar cuantas más cámaras para exportación, mejor.
La práctica mayoría de estas cámaras llevarán la "L" en su número de serie. No deberían existir ejemplares con letra "K", aunque sí he encontrado un ejemplar cuyo vendedor menciona como M8910 (fiándonos de dicha mención, pues no se aprecia el número en ninguna foto). Este número debería corresponder a los últimos producidos en 1945...aunque contrariamente a lo esperado, se trata de un ejemplar lacado en negro; aunque esto podría explicarse por la acudiante falta de cromo en los últimos meses de la guerra (y aceptando que el vendedor haya leído bien el número).

De todas maneras, aprendí directamente de BKO que este baile de cifras es normal. Zeiss Ikon fabricaba usualmente sus aparatos en lotes de 1.000 aparatos (o sus múltiplos), aunque les fuera dando números correlativos. De esta manera era posible que fabricaran un modelo digamos en un rango K72.000 a K73.999 y luego por lo que fuera otra cámara completamente diferente de digamos K75.000 a K78.999. Pues bien, había quedado un "hueco huérfano" de K74.000 a K74.999 que rellenaban con algún aparato que encajara en el mismo según la necesidad del lote. De este modo, una cámara K74.500 habría sido fabricada posteriormente a una K77.500 aunque siguieran siendo temporalmente similares.

Tras el retorno de las actividades de Zeiss Ikon, ahora desde su base de Stuttgart (ZIS) en 1950, la serie 516 desapareció del programa, continuándose la venta de las Nettar 515 e Ikontas 521 que luego fueron evolucionando cambiando códigos hasta su desaparición a principios de los 1960´s.

Por otro lado, lo que quedó de la Zeiss Ikon en Dresde (zona de influencia soviética) produjo la "nueva" Ercona 126, que por sus características (como el uso del Novar, más tarde renombrado a Novonar) sería de facto una 521/2 económica (ahora el visor plegable también era automático) y que en su última versión serviría incluso para doble formato.

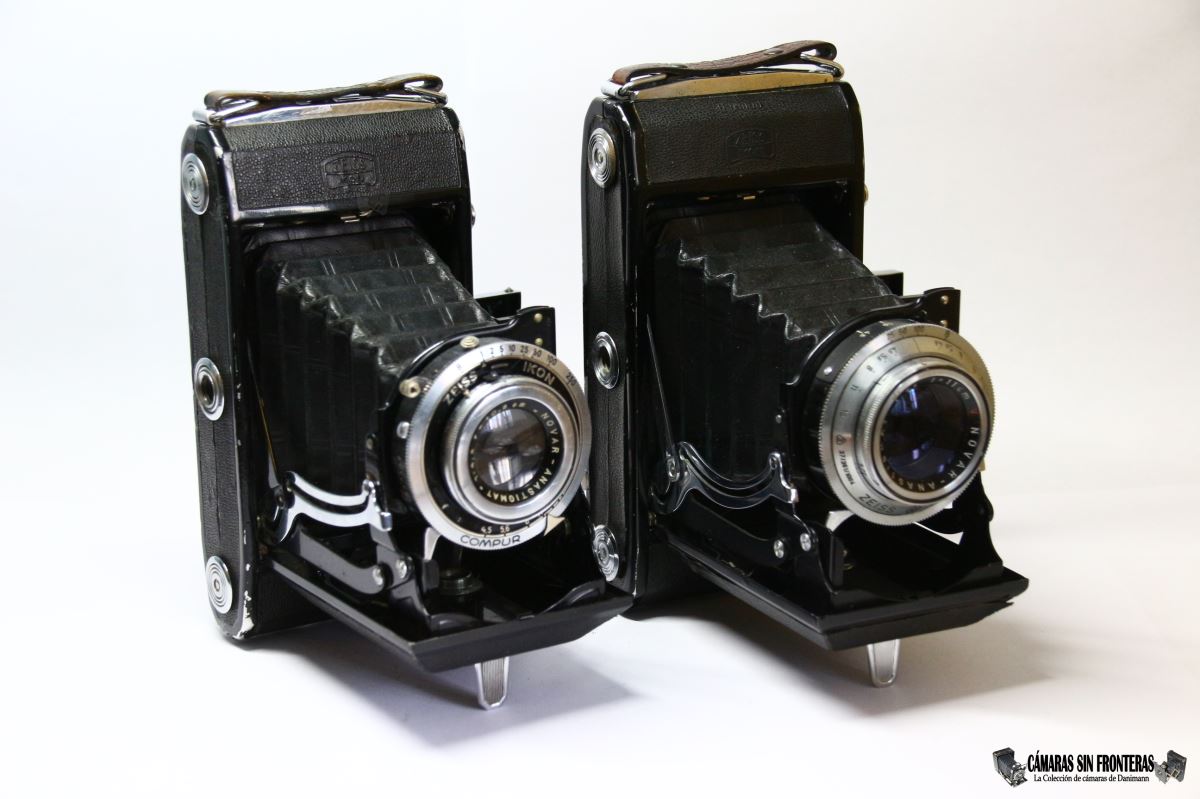

ZID Nettar 516/2 (~1942) Vs VEB Zeiss Ikon Ercona 126/20 (1952)

Es curioso cómo los fabricantes alemanes buscaban cámaras populares que calaran en el imaginario colectivo. Así pues dentro de esta clase de cámaras (más o menos) "económicas" plegables de rollo, Agfa tenía las "Billy" (Billig - barata), Voigtländer las "Bessa" (Besser - mejor) y Zeiss Ikon sus Nettar (Nett - simpática, aunque en este caso es más que posible que la relación provenga de la antigua Contessa-Nettel, integrante de la ZID en 1926).

Ya que esta cámara se produjo exclusivamente durante la guerra (algo extremadamente raro) y se destinó completamente a la exportación (parece ser que fundamentalmente Italia, Suiza, países nórdicos y como mucho Francia) es un aparato relativamente raro (BKO apunta que se habrían producido en torno a 3.000 ejemplares), siendo mucho más conocida y frecuente la Nettar 515/2 (sin seguro antidisparos). Dentro de la 516/2, parece ser que la versión cromada es más rara de ver que la lacada en negro. La variante más difícil de encontrar debería ser la Ucs con Tessar y Compur, aunque por lo que he podido encontrar, las más raras serían las It con obturador Telma.

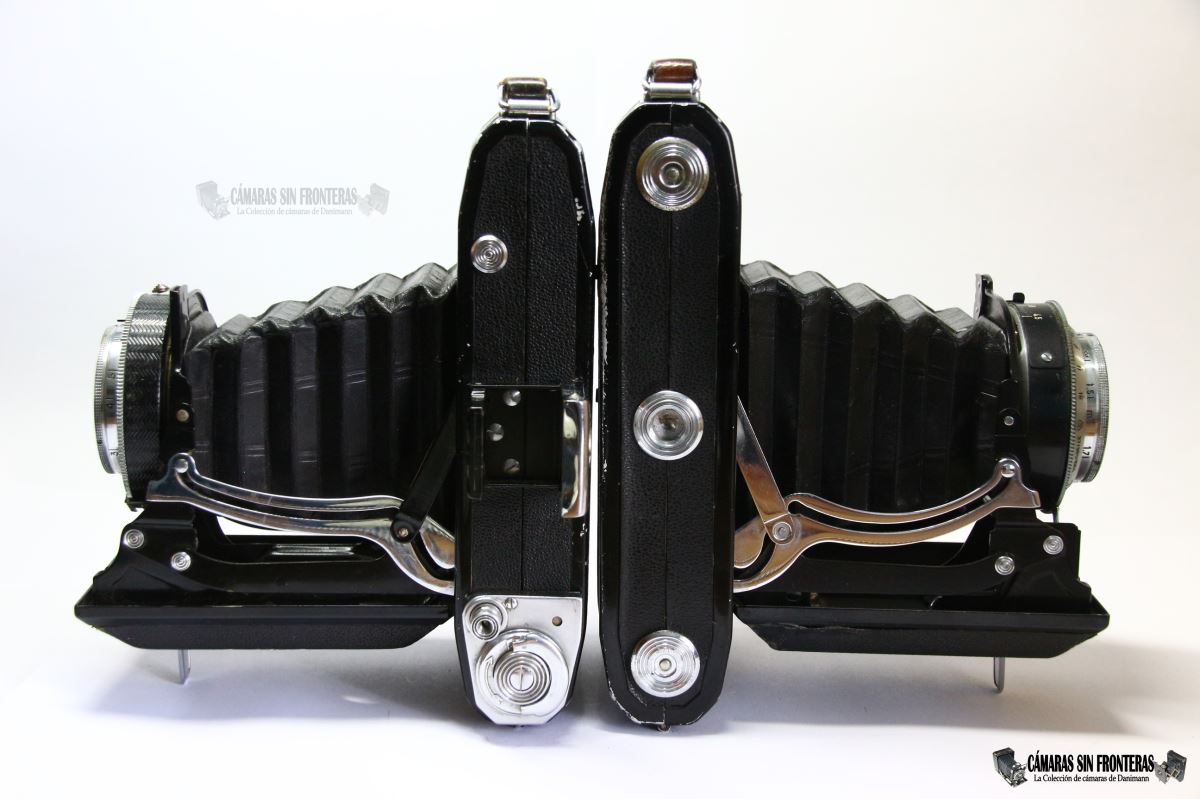

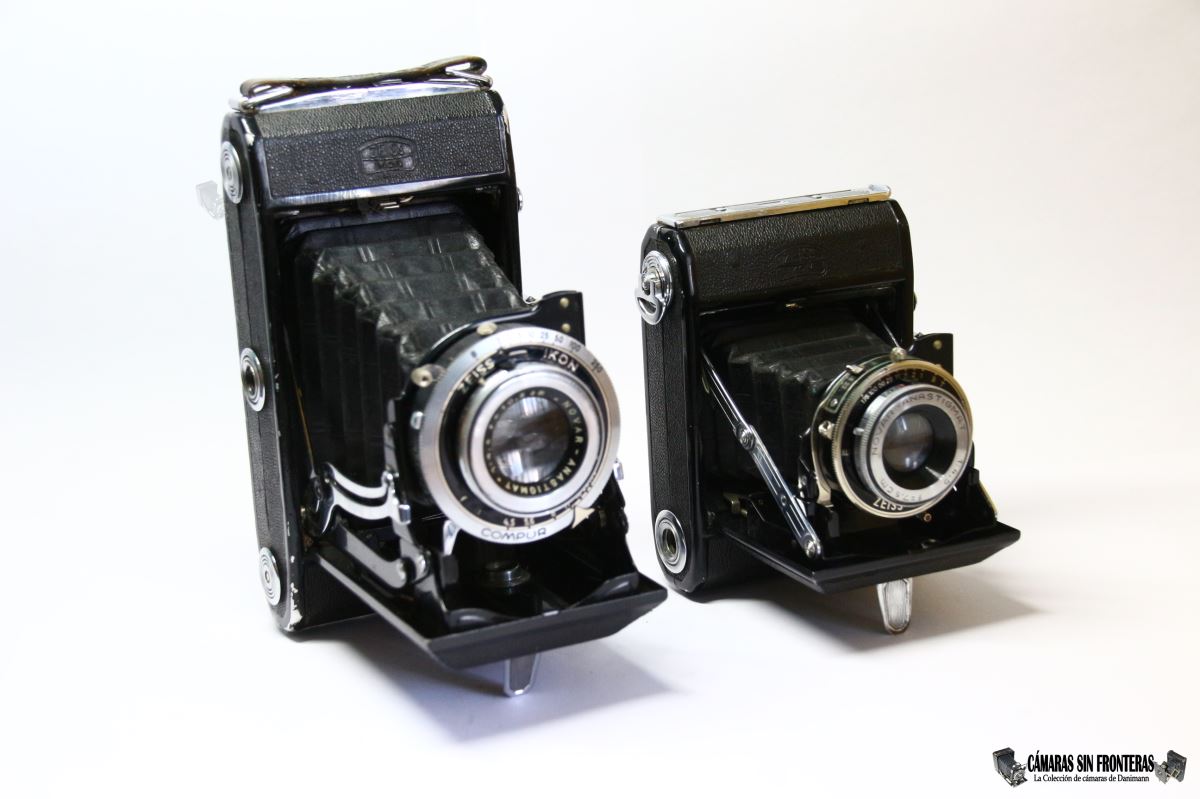

ZID Nettar 516/2 & ZID Nettar 515 (1939)

Ha sido sin duda todo un regalazo de BKO, del que siempre estaré agradecido. Se trata de una cámara de su propia colección que no tiene repetida, aunque sí conserve una "hermana suya" lacada en negro y la cual podemos ver en su "Zeiss Ikon Register".
