Desmontando la Goerz Box Tengor 756.
 |
| Goerz Box tengor 756 1923-1926 |
Desmontar la Box Tengor original es muy sencillo y por dentro es prácticamente idéntica a su inmediata sucesora Zeiss Ikon Box Tengor 756.
La operación no entraña ningún riesgo especial para la integridad del aparato, así que se puede abrir y
cerrar sin mayor problema.
Es la única cámara de la serie que conozco con tres tornillos. Los modelos posteriores ya tendrían sólo 2, con lo que se ahorraba un poco sin que por ello las partes de la cámara quedaran menos sujetas. Hay uno en la parte superior y dos en al inferior. Los extraemos con un desatornillador plano fino y en mi caso vemos que uno de los inferiores es de mayor tamaño que los otros dos, aunque esto no tiene ningún propósito especial.
 |
 |
 |

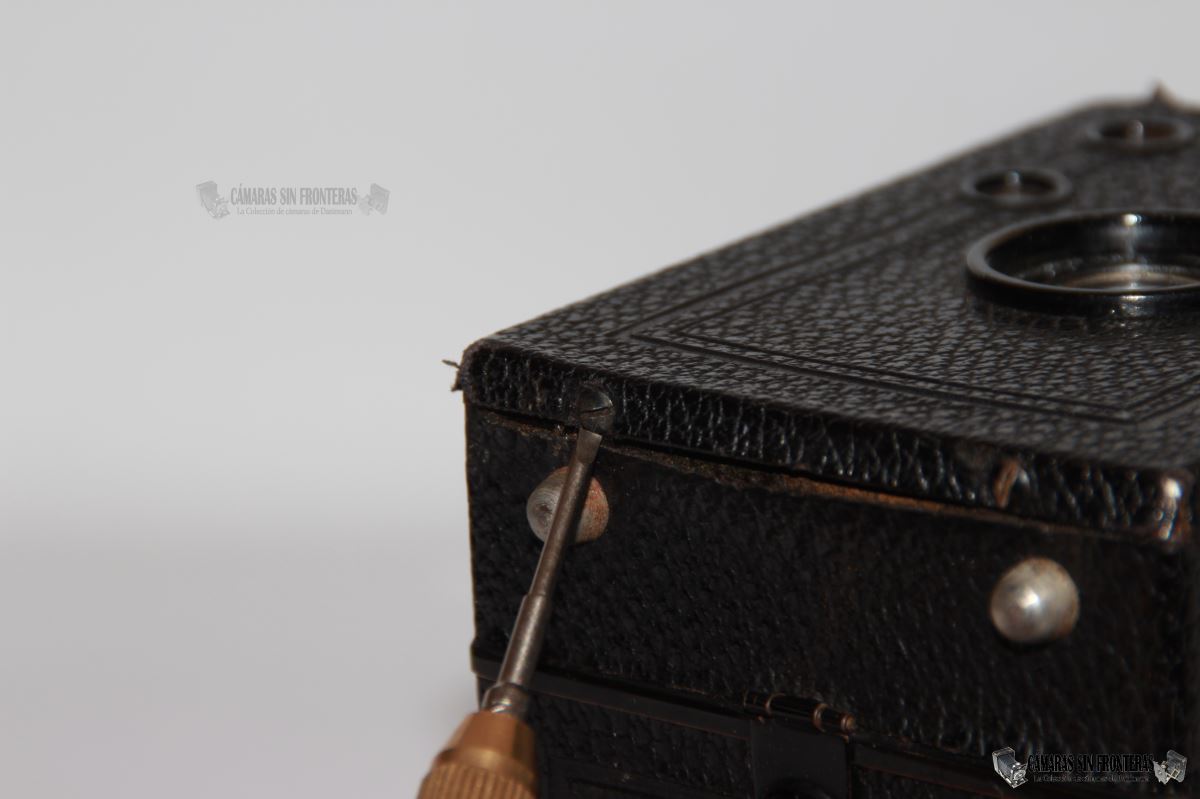

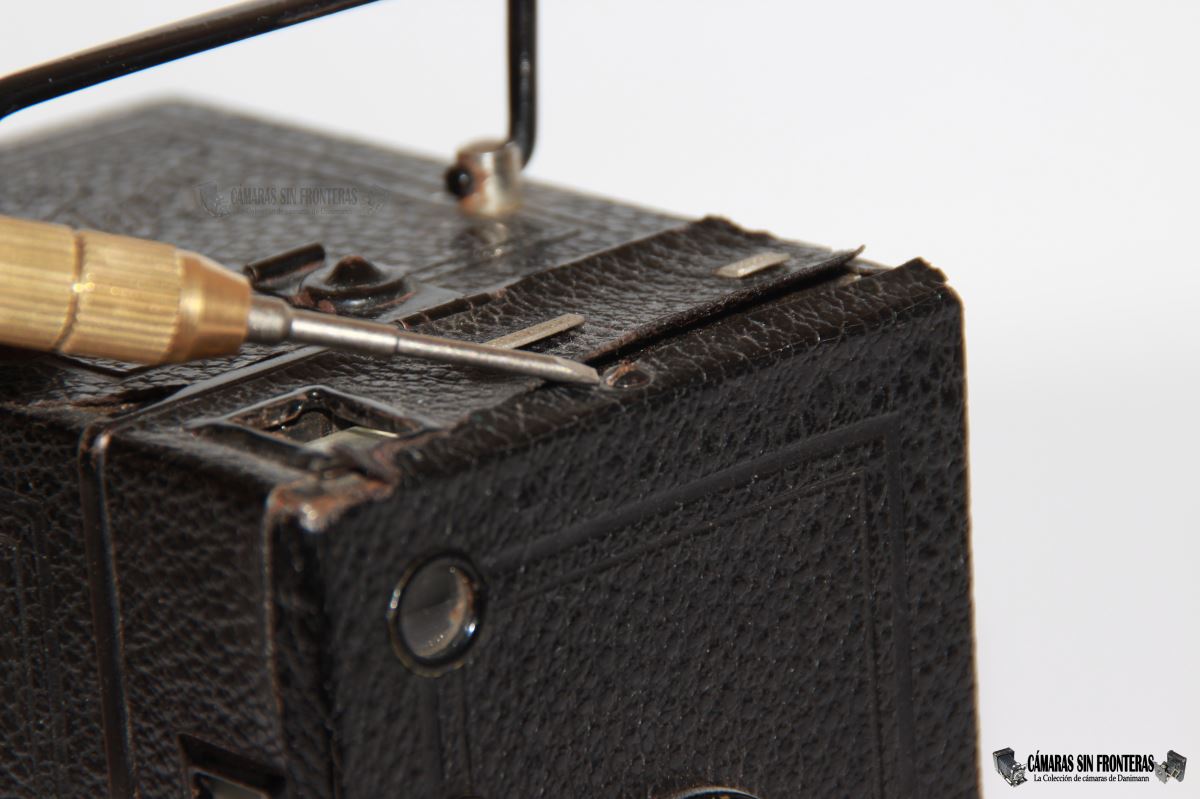

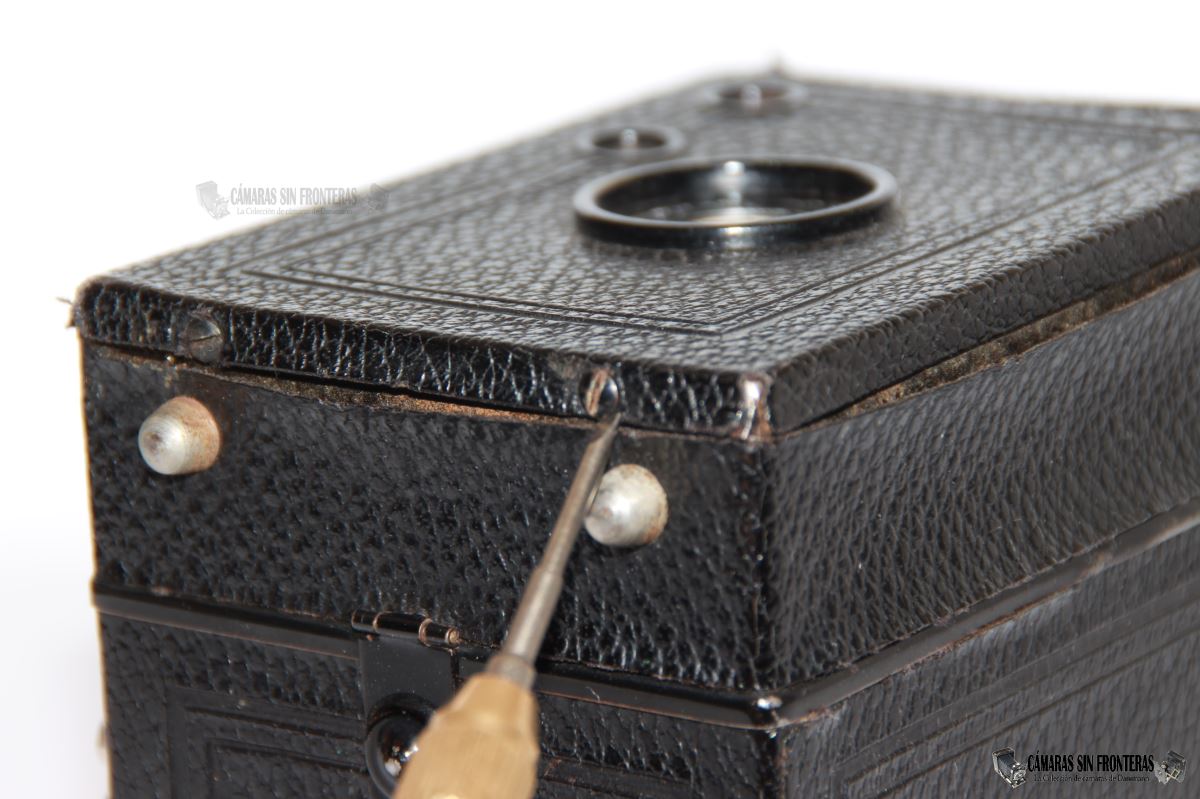

| Tornillo superior | Tornillos inferiores | |
Ahora retiramos la tapa frontal tirando de ella. No hay que preocuparse de ningún mecanismo u otra cosa que no veamos y quede enganchada al frontal.Dentro de la tapa frontal (no se ve en las fotos) y dentro de la cámara aparece el nú;mero "5" escrito a mano. Debió de escribirlo la persona que montaba la cámara en su día, para no confundir piezas. Esto lo vemos igualmente en la Zeiss Ikon Box Tengor 756 aunque en esta ocasión con un "6". ¿Se refería a puestos de trabajo o a maquinaria? Con todo, esto indicaría que tanto la Goerz como la Zeiss Ikon fueron fabricadas en el mismo sitio (Berlín) y con el mismo procedimiento.
 |

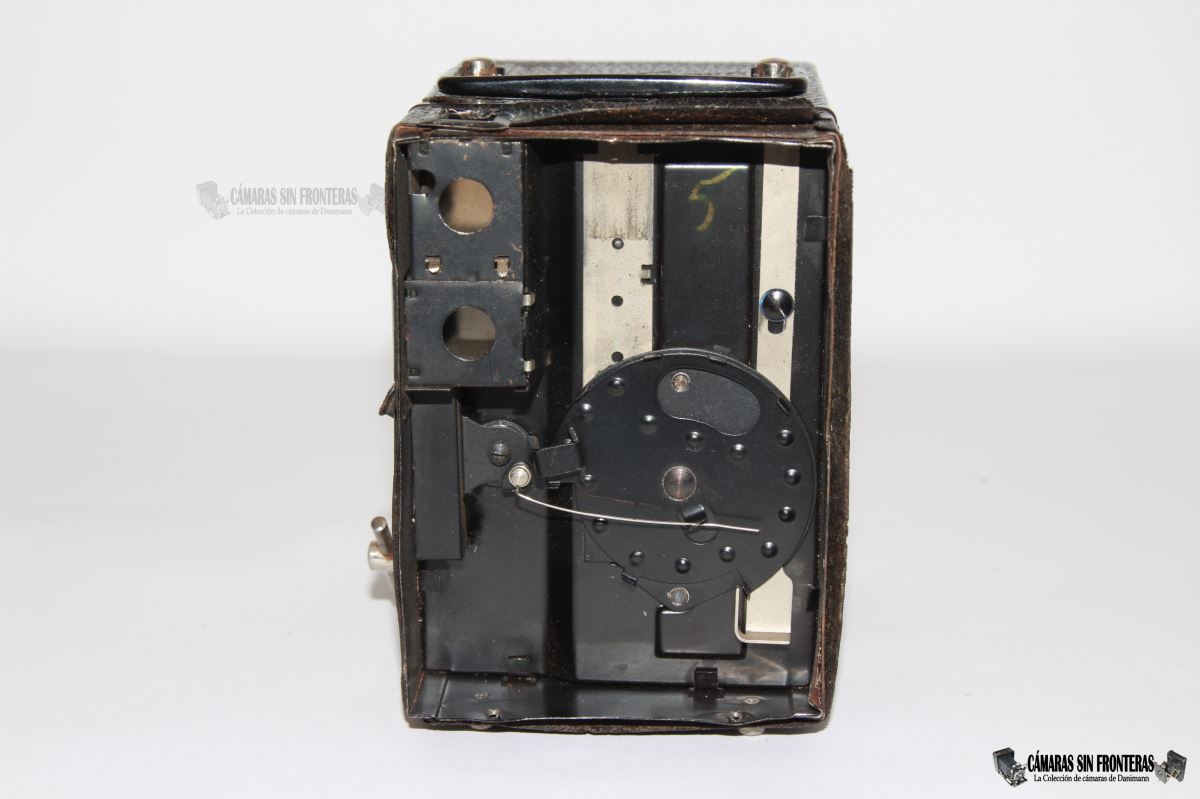

Una vez dentro, ya podemos contemplar la maquinaria y comprobar que es casi idéntica (excepto el moldeado inferior del interior de la caja) que la Zeiss Ikon Box Tengor 756.

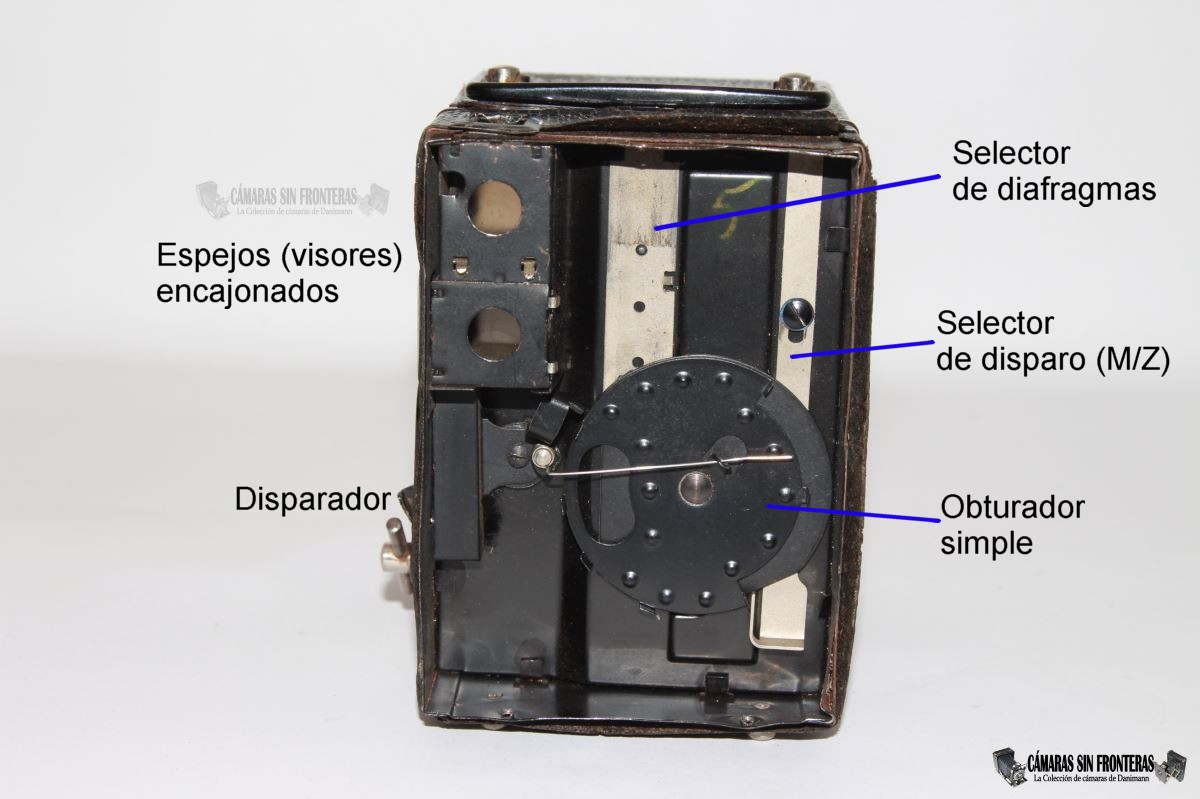

En
detalle:

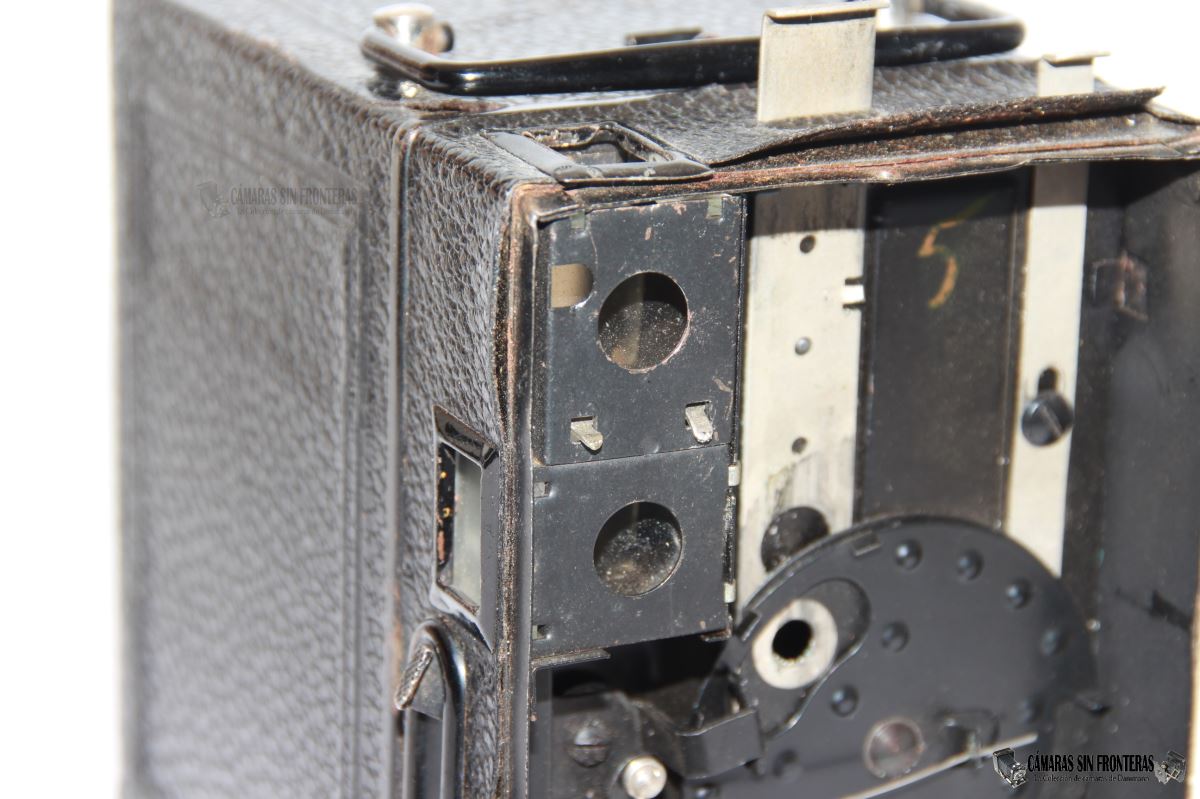

- Lleva dos visores laterales uno encima del otro. Los espejos de los visores están protegidos por cajas metálicas.
Esta disposición y la protección se perderían en la Box Tengor de 1928.
- Disparador simple de resorte sin retorno (dispara al subirlo y al bajarlo) y ausencia de rosca para latiguillo.
- Un simple obturador rotativo de forma circular con una apertura longitudinal que pasa por delante del objetivo.
- Un selector M/Z (Momentaufnahme/Zeitaufnahme, marcado como "T") para obturación momentánea (1/25s) y exposición contínua
accionable desde la parte superior (tirando de ella).
- Al disparar en "Z" el obturador queda abierto hasta que accionemos de nuevo el disparador (subiéndolo o
bajándolo) o volviendo a poner el selector en posición "M" (bajada).
 |
 |
| Goerz 756 | Zeiss Ikon 756 |
 |
 |

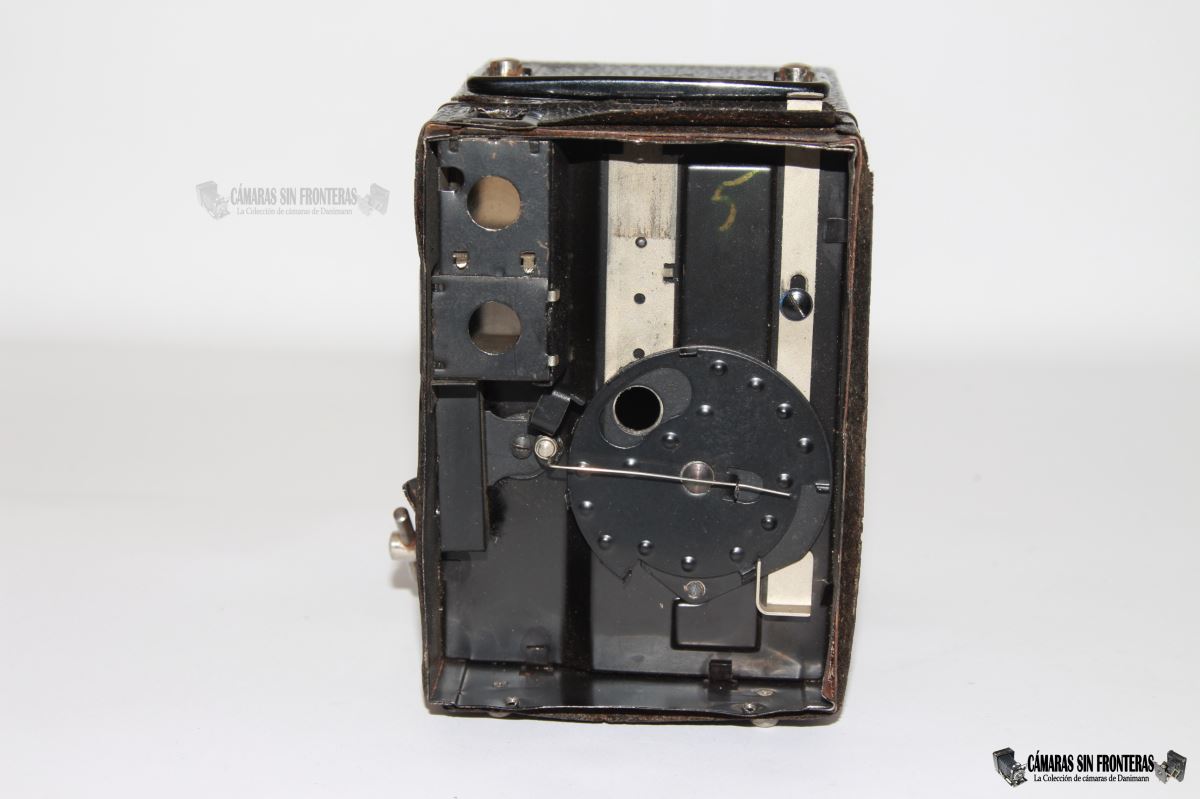

| Obturador posición 1 (Disparador bajado) |

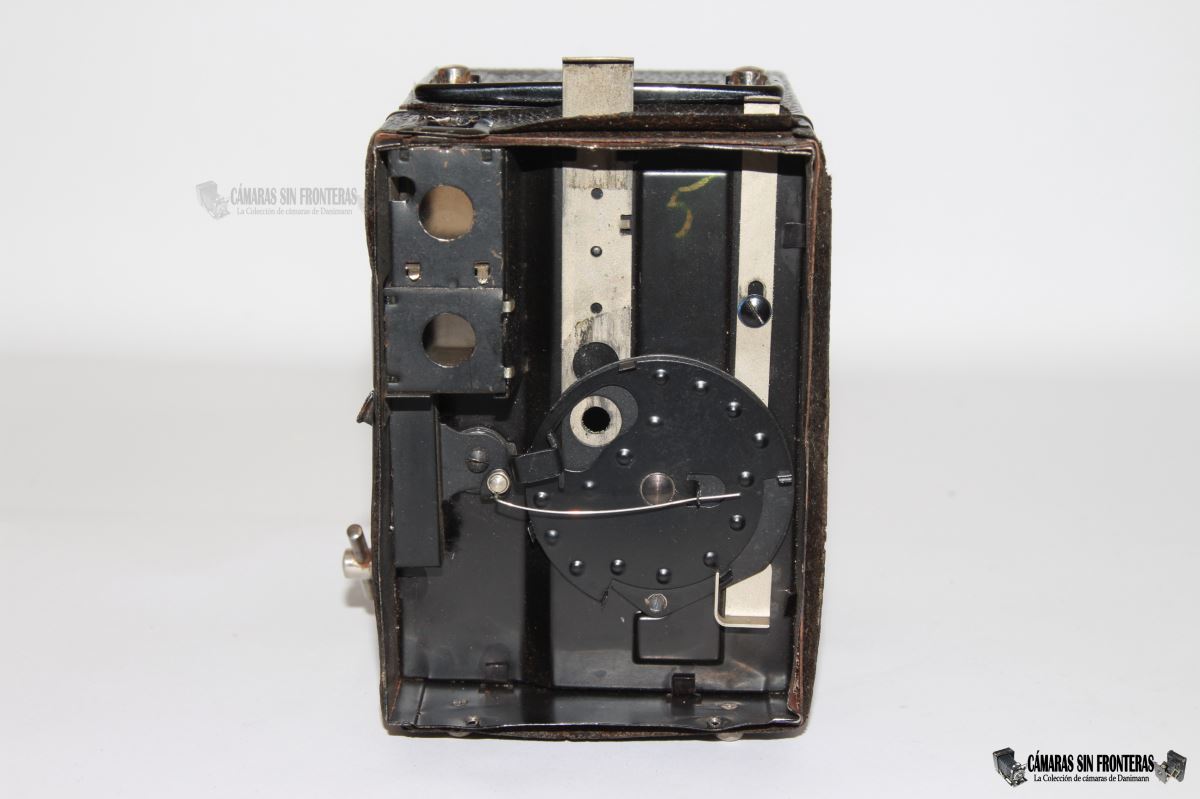

Obturador posición 2 (Disparador subido) |
 |
 |
| Diafragma 1:11 | Diafragma 1:16 |

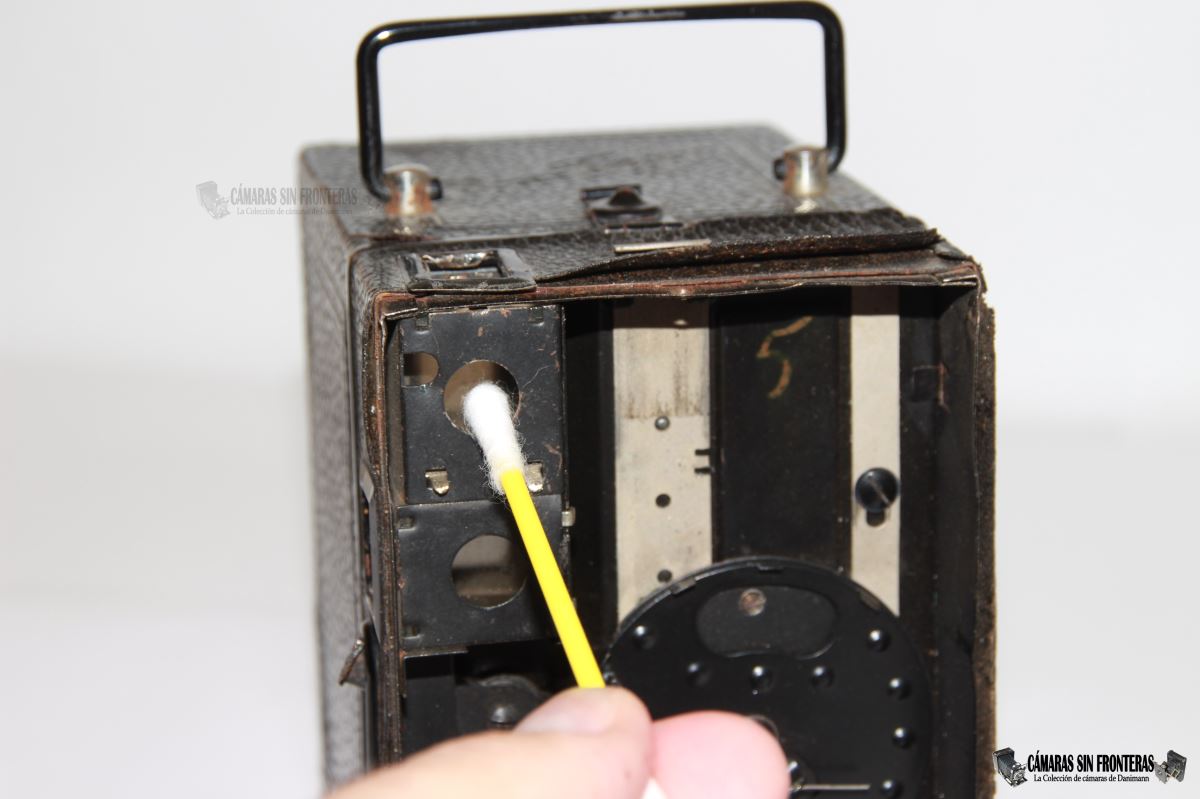

Aprovechamos ahora para limpiar bien el interior de polvo y suciedad, y sobre todo las lentes y espejos. Si no están rotas y no hay que cambiarlas, mejor no aventurarse a desmontarlas. Se pueden limpiar con un paño y con bastoncillos higiénicos para las partes donde no alcance el paño con los dedos. Caso necesario se pueden desmontar e incluso reemplazar.
 |
 |
| Espejos y limpieza | |
Si alguna parte del obturador falta o está rota (no es aquí el caso) podréis identificarla
fácilmente y repararla caso necesario.
Montarla de nuevo es tan fácil como desmontarla; simplemente colocad la tapa (que quede debajod e los marcos de los visores) y atornilladla de nuevo.
En el artículo de la variante Zeiss Ikon podéis ver videos de su fucionamiento (Los usuarios de Chrome tendrán problemas tras que Google decidiera cambiar sus códigos y ya no deja ver según qué formatos de video a través de su navegador :-/ )
