Desmontando la Zeiss Ikon Box Tengor 54/2. Modelo 1928.

Zeiss Ikon
Box tengor 54/2
Modelo 1928

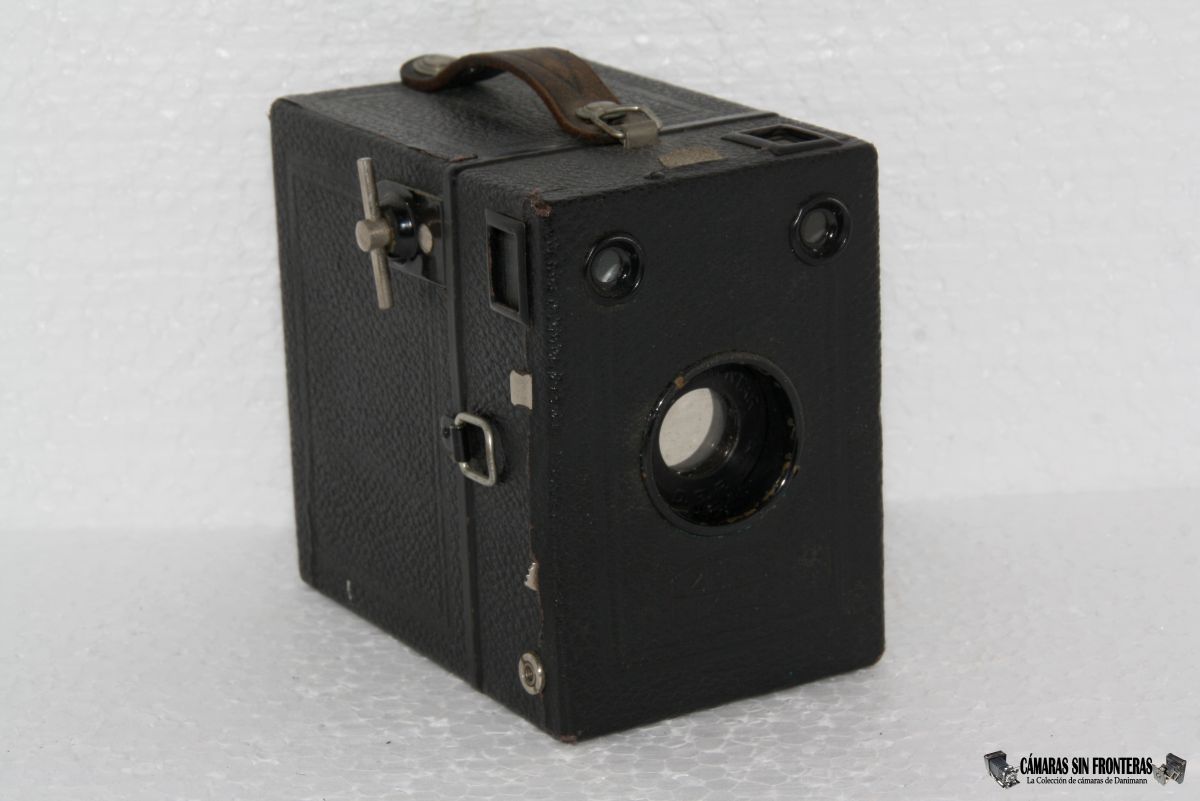

Desmontar esta Box Tengor es muy sencillo, y en esencia exactamente igual que en el caso del modelo de 1926.

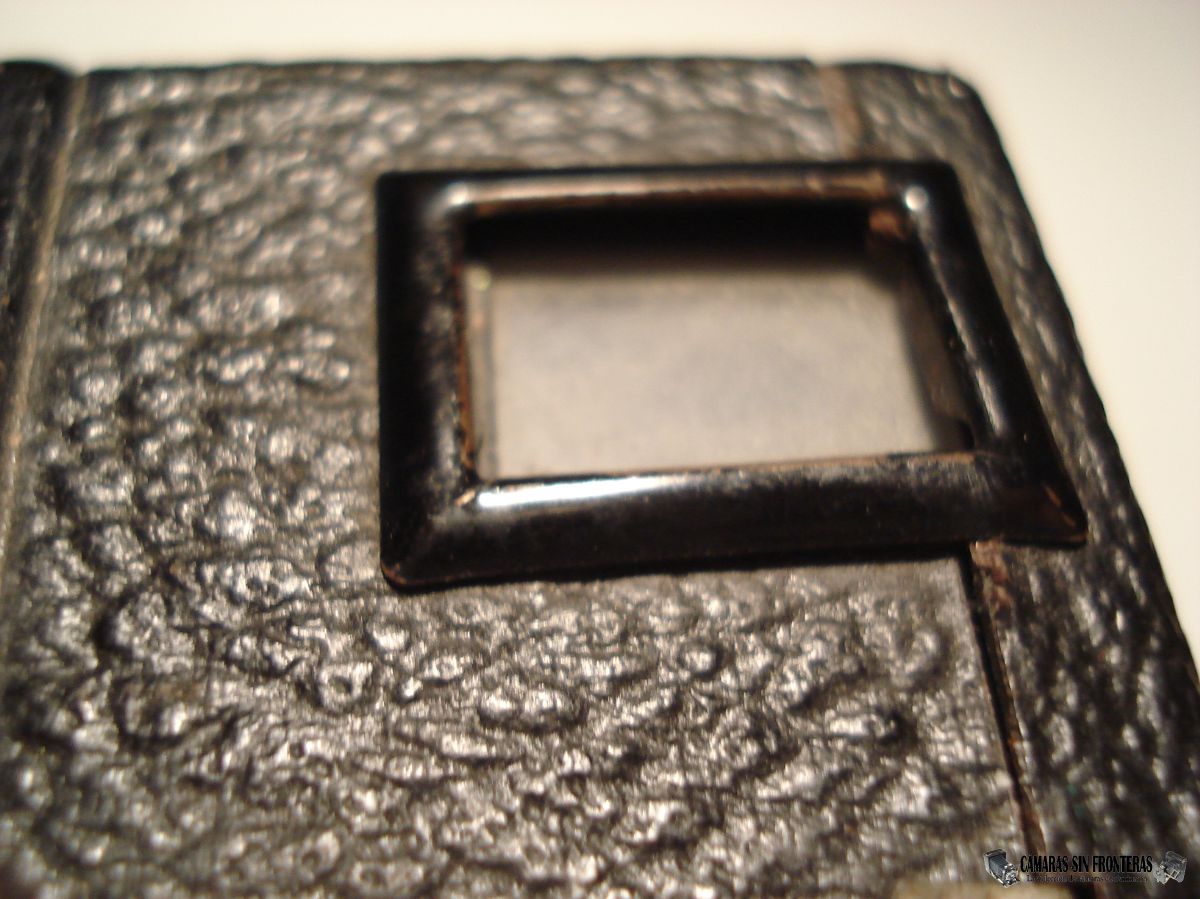

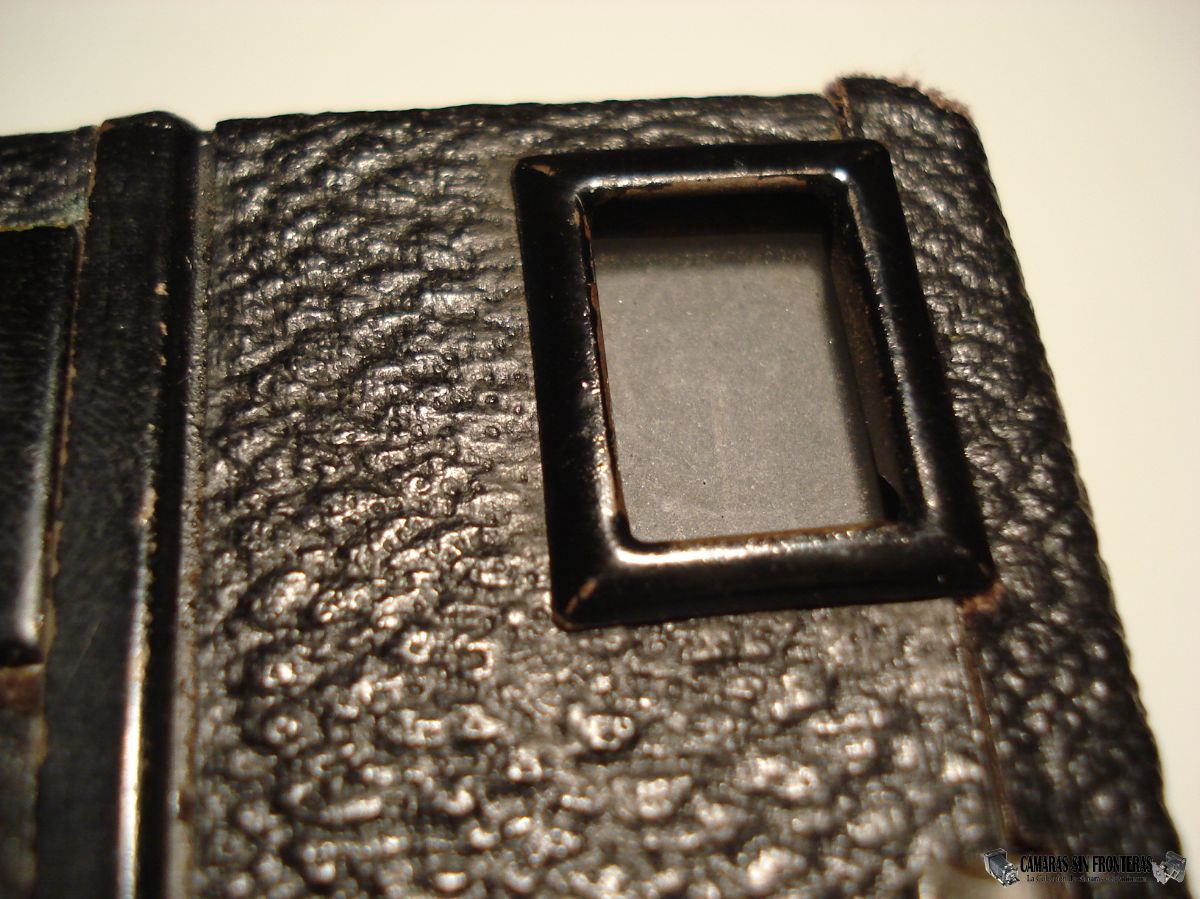

Que no os confundan los visores por fuera. Puede que os parezcan a simple vista que están turbios, llenos de polvo, pero en realidad no son de cristal transparente, sino translúcido. Esto cambiaría en el modelo de 1934. Lo digo pues es posible que no os haga falta abrirla si es que pensáis que está sucia.

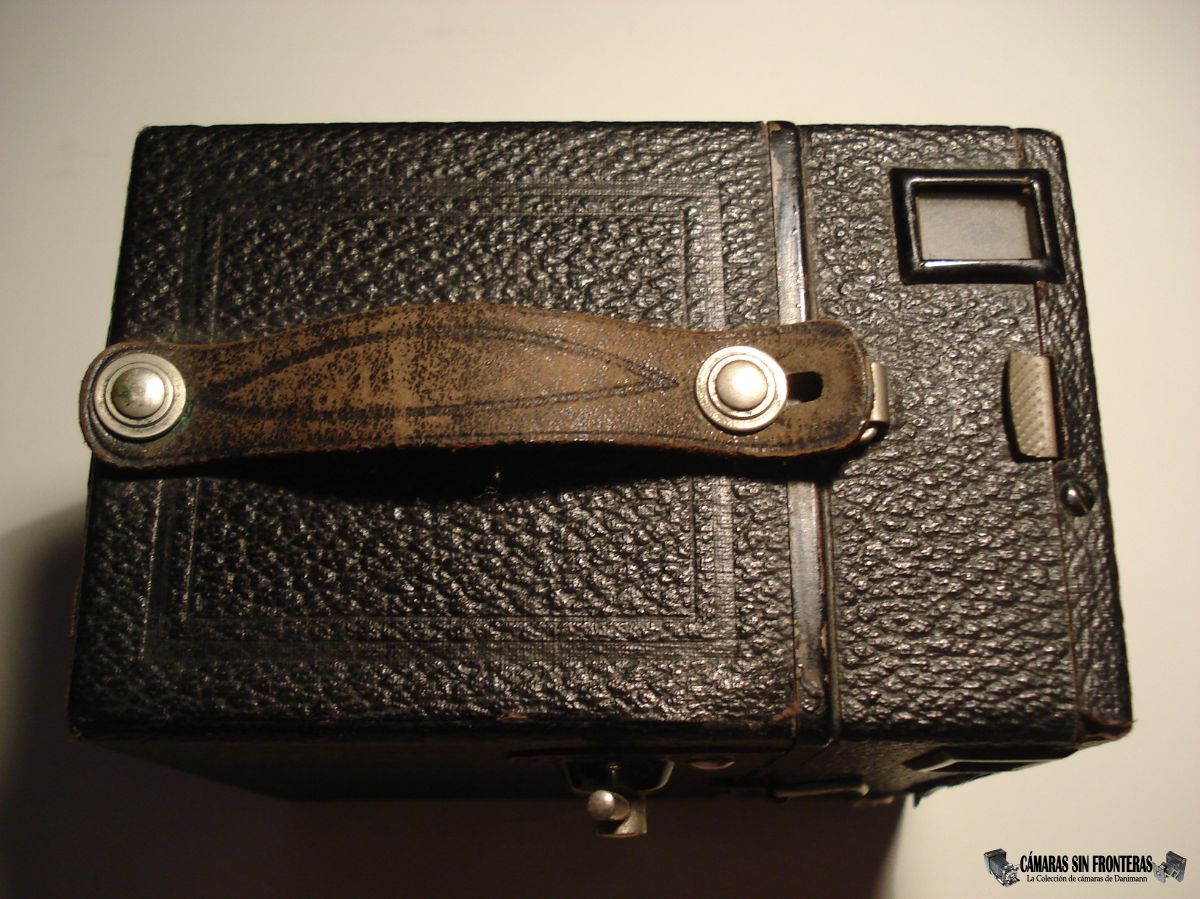

Vista superior Visor superior Visor lateral

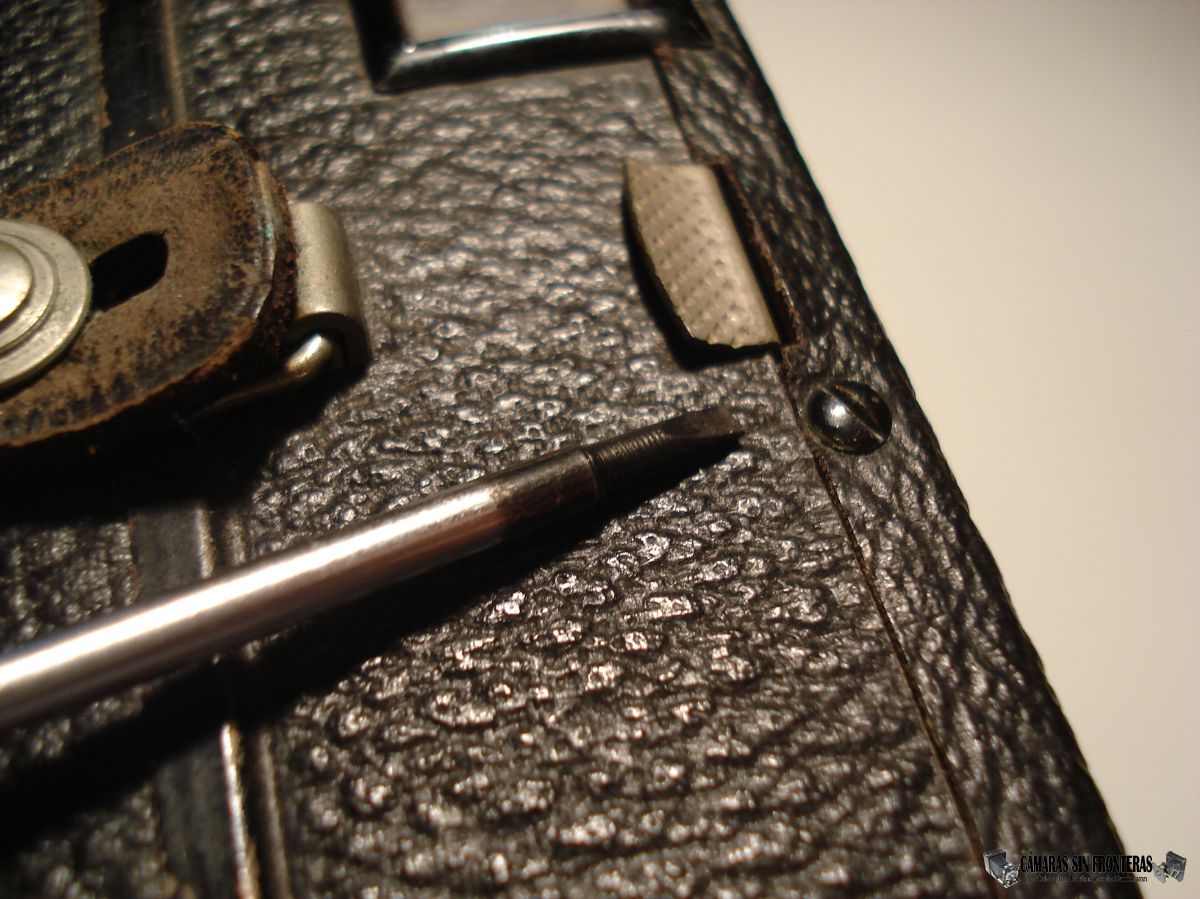

Localizamos dos pequeños tornillos, que son los que se encargan de sujetar la tapa metálica frontal a la cámara. Uno se encuentra en la parte superior central y el otro en la inferior central. Los removemos con un desatornillador plano fino.

Tornillo superior Tornillo inferior

Ahora retiramos la tapa frontal tirando de ella. No hay que preocuparse de ningún mecanismo u otra cosa que no veamos y quede enganchada al frontal. Simplemente se trata de una tapa para ocultar el mecanismo del obturador.

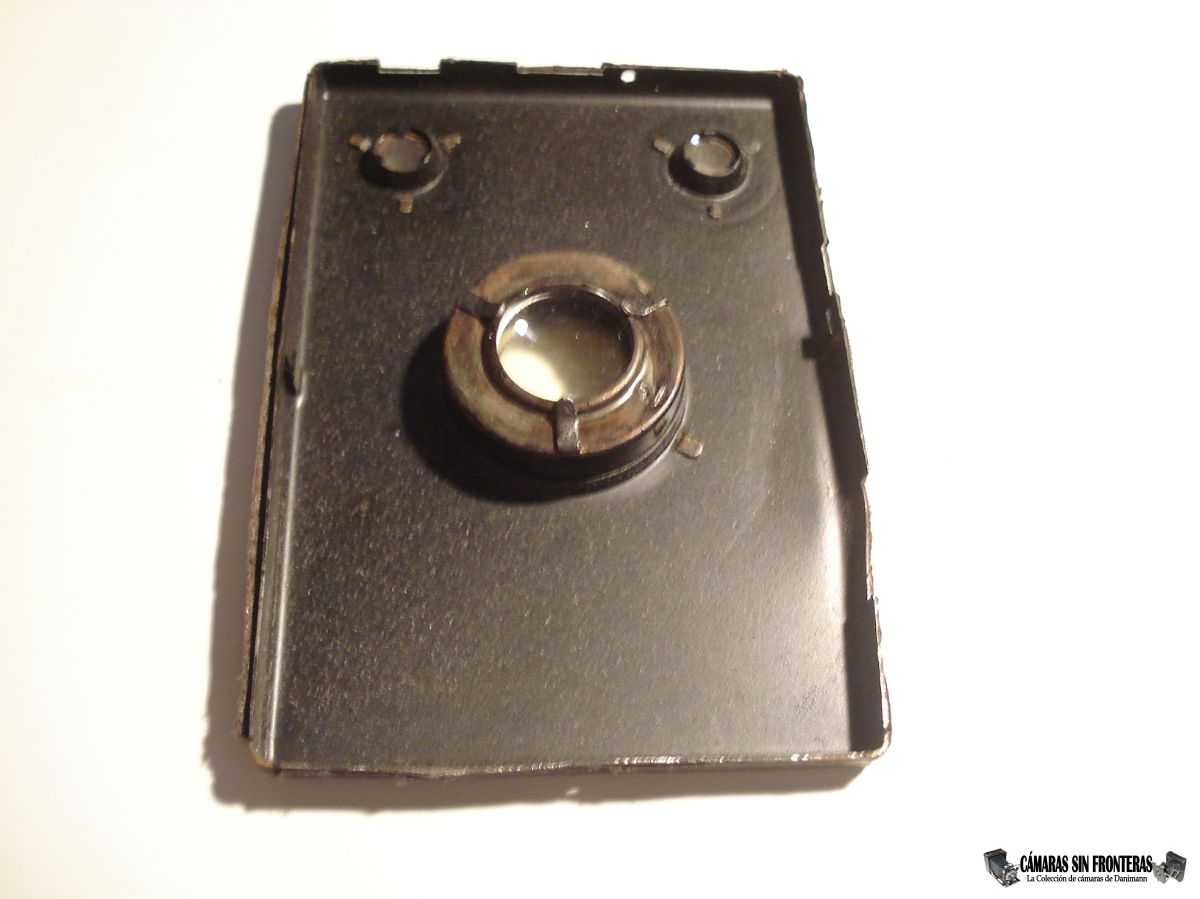

Frontal desmontado Frontal por detrás

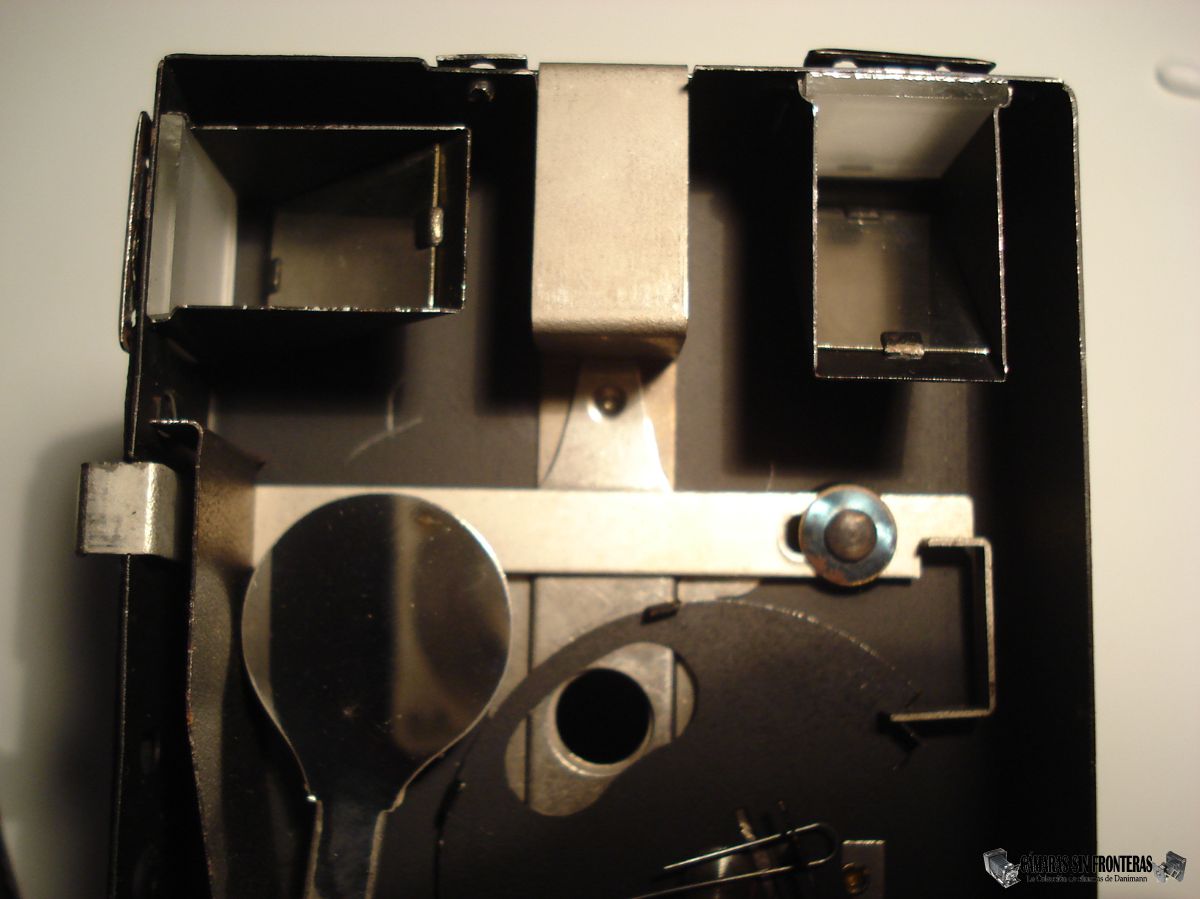

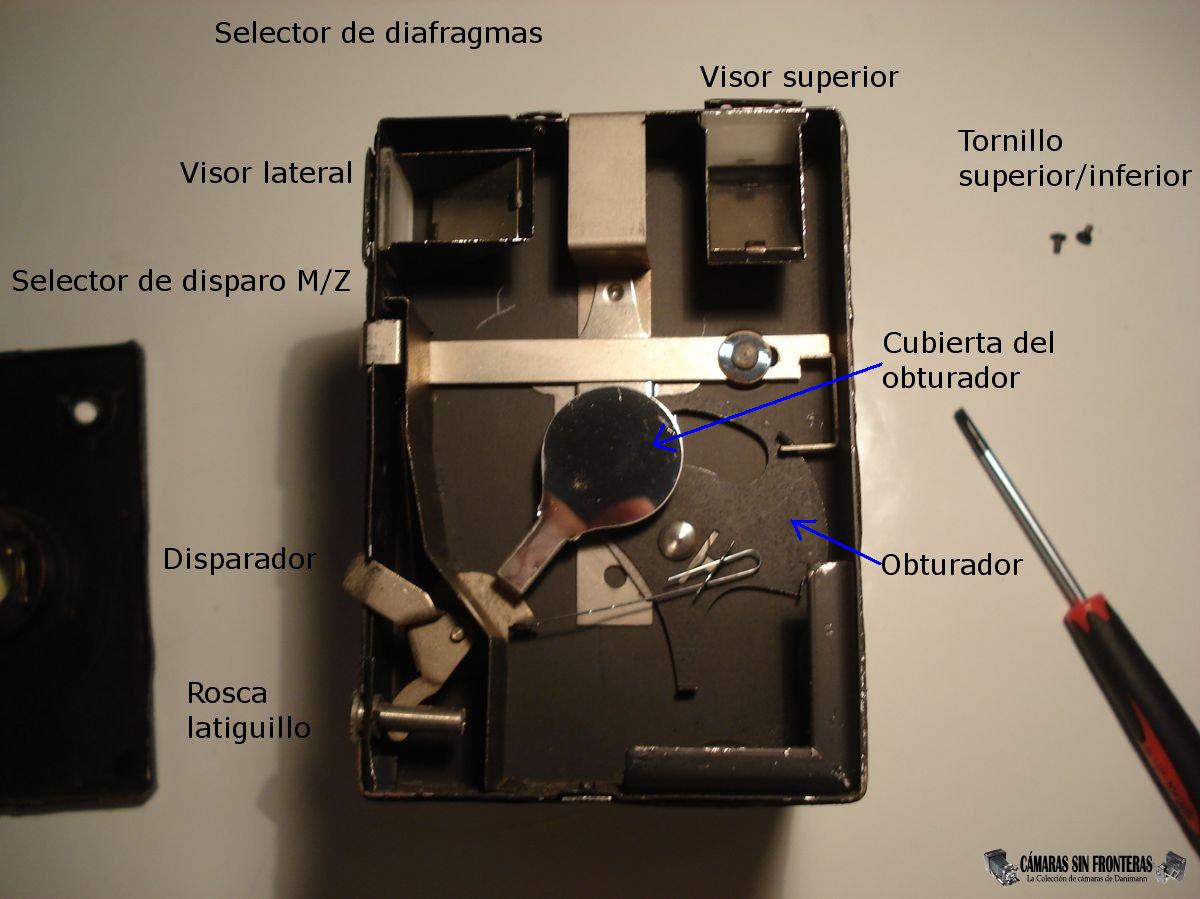

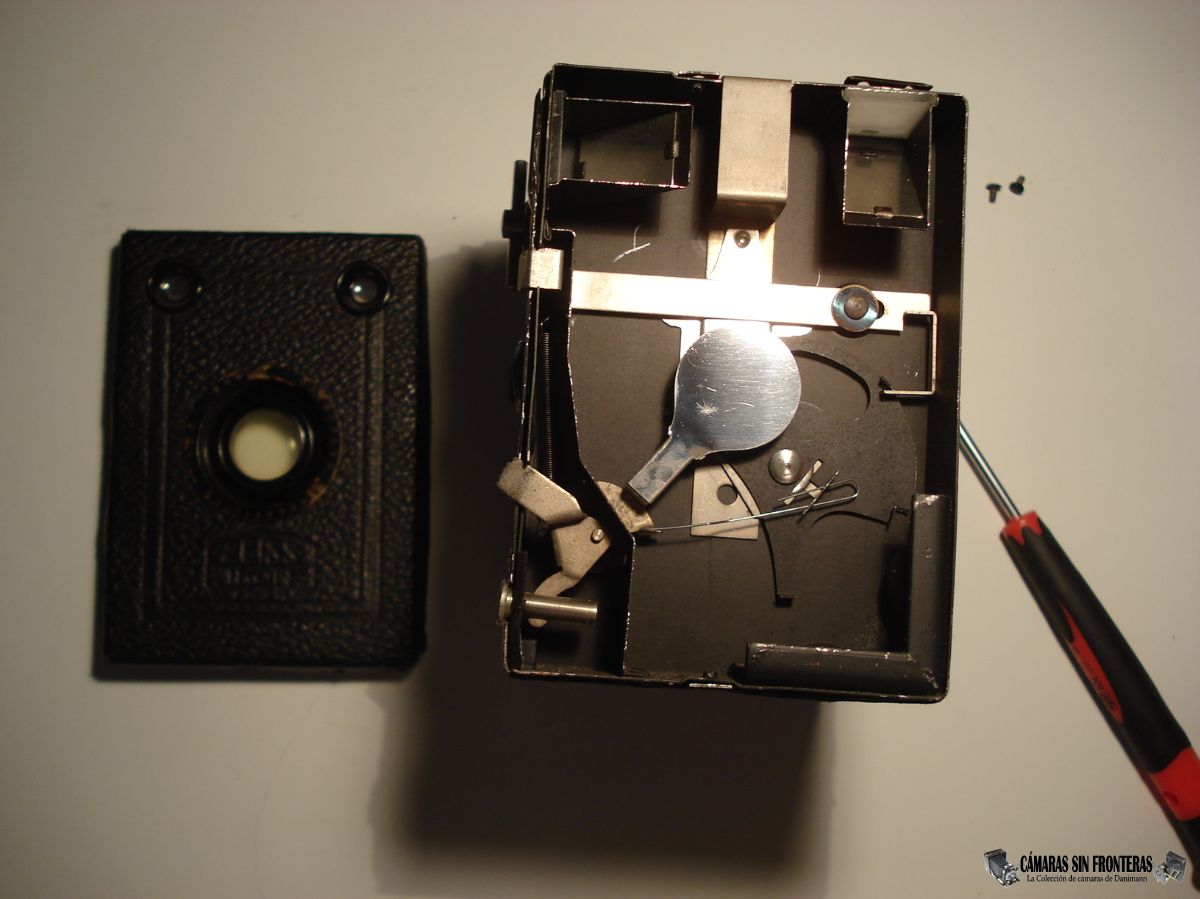

Una vez dentro, ya podemos contemplar la maquinaria. Comparándola con el modelo anterior, vemos algunos cambios:

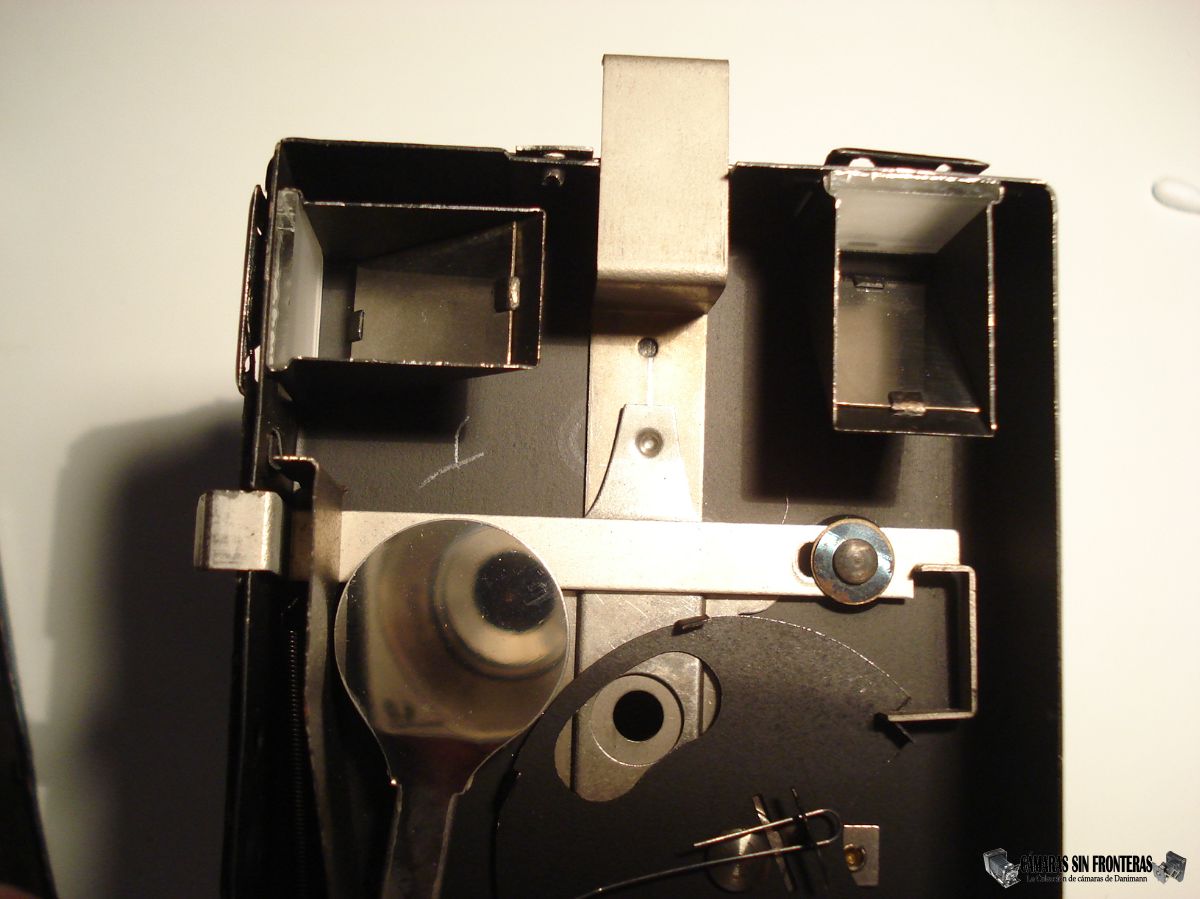

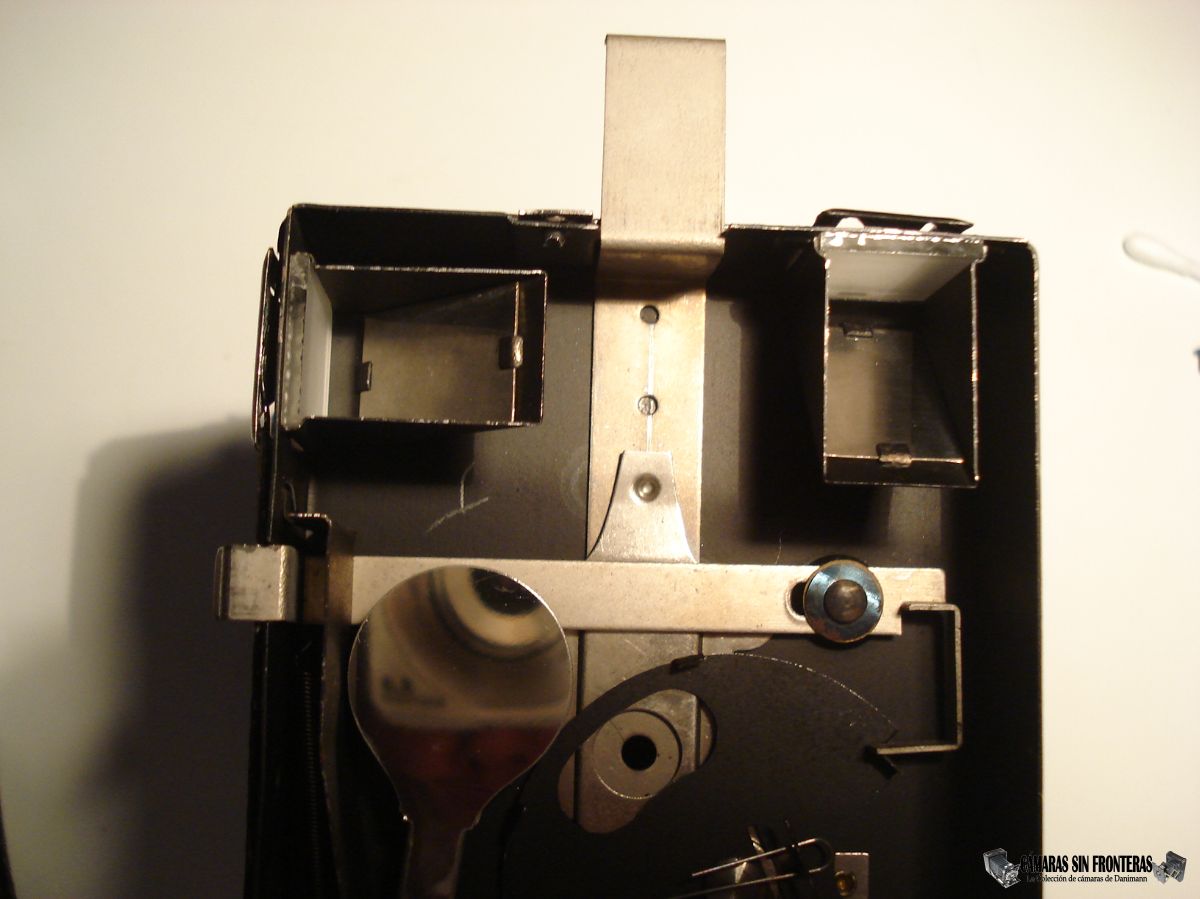

- Los dos visores se encuentran ahora en la parte superior, aunque son del mismo tipo, solo que ésta vez el cada espejo no está dentro de un cajón metálico.
- Abajo a la derecha vemos la nueva conexión para la rosca de latiguillo.
- El selector de exposición contínua (M/Z= "Momentaufnahme/Zeitaufnahme") viene ahora de un lateral y no desde arriba.

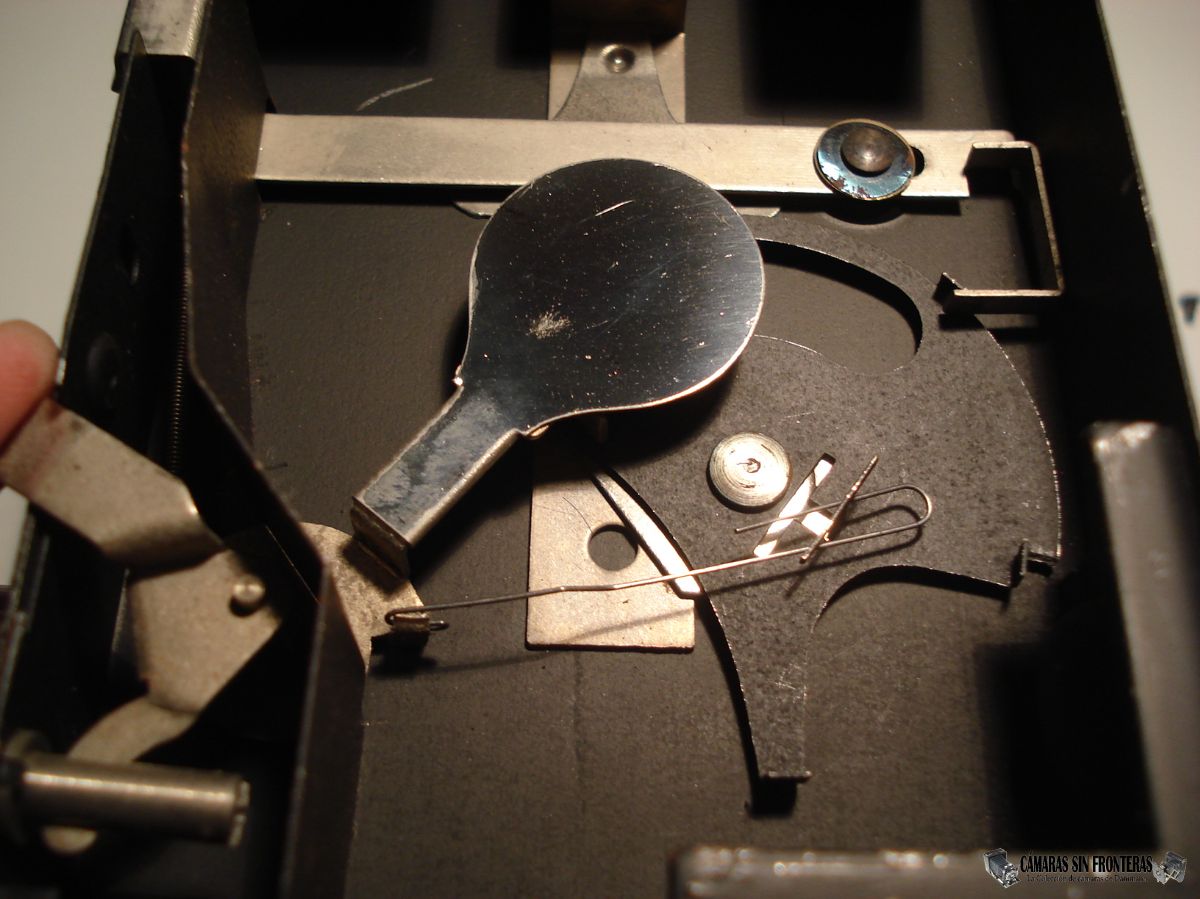

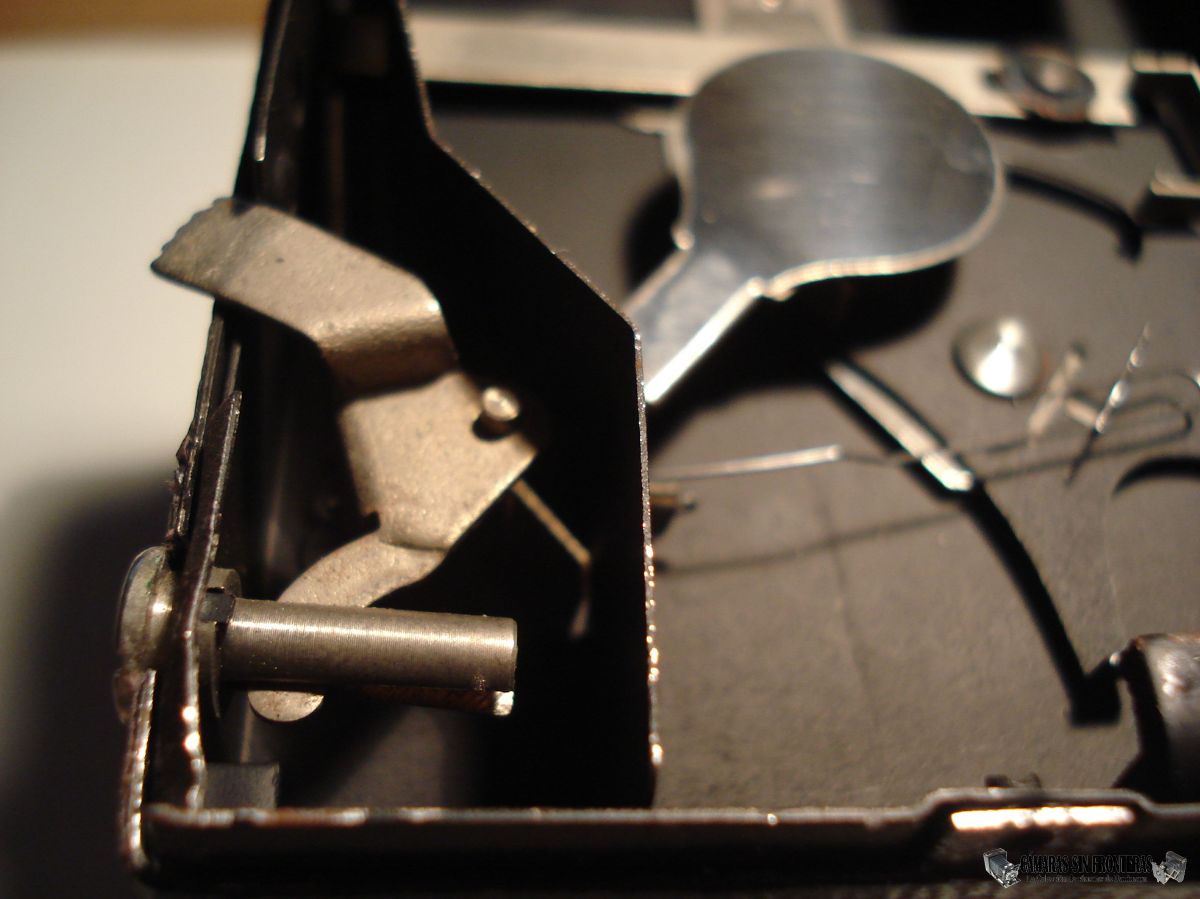

- Ahora el obturador es de doble acción, habiendo ahora una llamativa chapa de espejo delante del obturador rotativo, que se desplaza justo antes de que se accione el mismo. Es un buen sistema para saber si el obturador está abierto o cerrado (en caso de exposiciones continuadas). Es necesario debido al retroceso que tiene el obturador (desde el modelo de 1928), esto es, la apertura del disco obturador pasa de nuevo por delante del objetivo al soltar el disparador, por lo que el negativo se iluminaría dos veces si no fuera por el "espejo" que se coloca delante antes de que ésto suceda. En otras cámaras de cajón con similar obturación, en lugar de chapa en forma de espejo suele haber una lámina metálica negra que cumple el mismo propósito.
Este espejo y su función perdurarían ya en el resto de los modelos producidos de la Box Tengor.
- La chapa del obturador tiene ahora forma de media luna y no de círculo completo.
- Los 3 diafragmas se siguen seleccionando desde arriba, pero cambia un poco la morfología de la lámina que los contiene.
- El soporte del mecanismo obturador ya no es de madera, sino de metal estampado como el resto de la cámara.

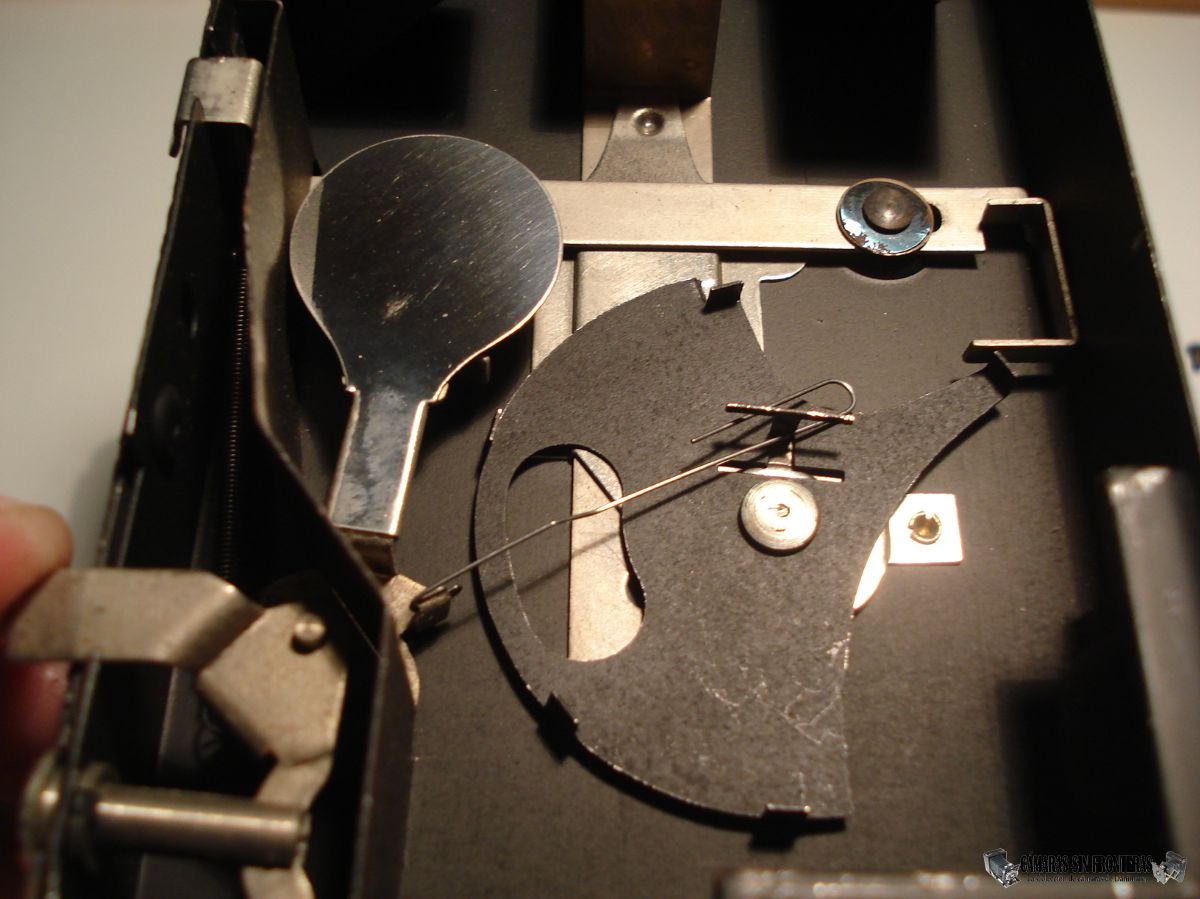

Obturador sin accionar Obturador accionado Detalle del disparador


Diafragma 1:11 Diafragma 1:18 Diafragma 1:25

Aprovechamos ahora para limpiar bien el interior de polvo y suciedad, y sobre todo las lentes y espejos. Si no están rotas y no hay que cambiarlas, mejor no aventurarse a desmontarlas. Se pueden limpiar con un paño y con bastoncillos higiénicos para las partes donde no alcance el paño con los dedos.

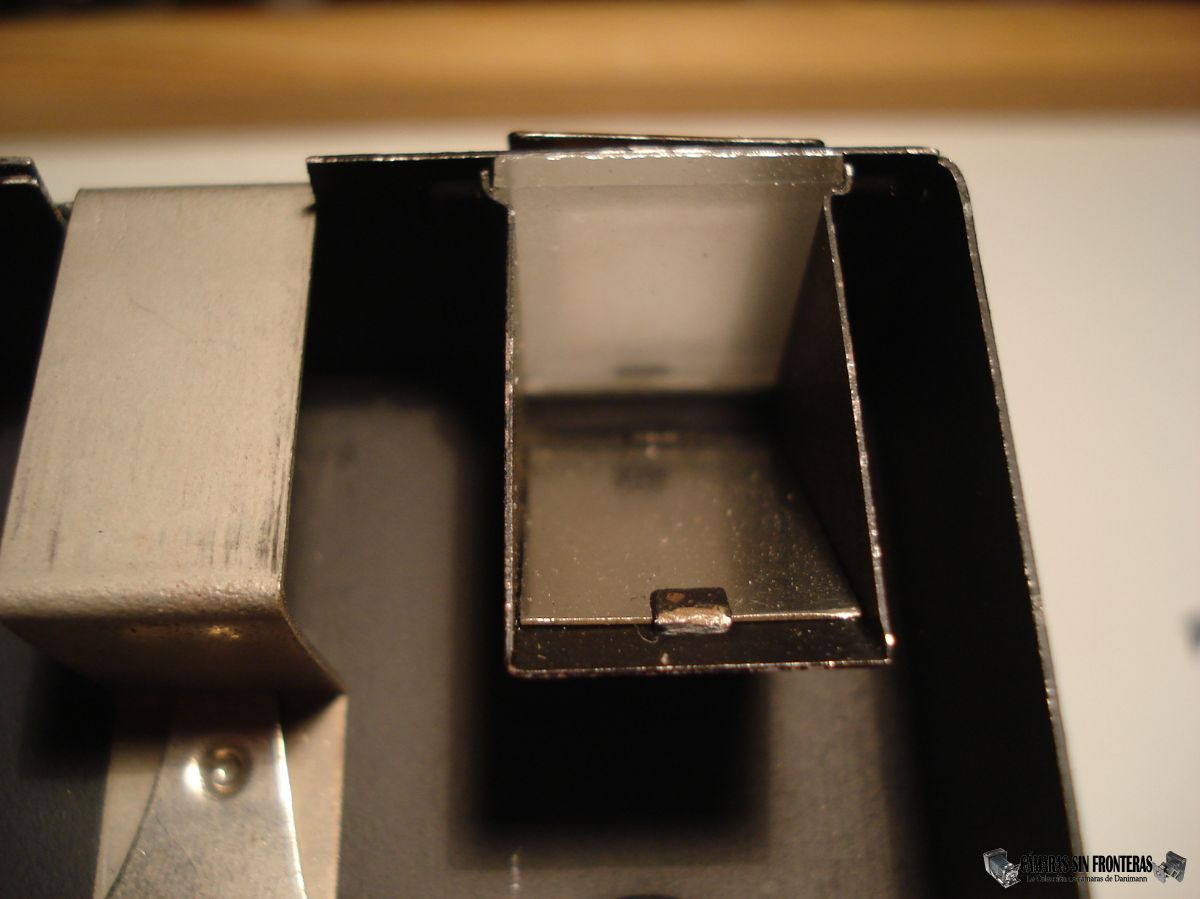

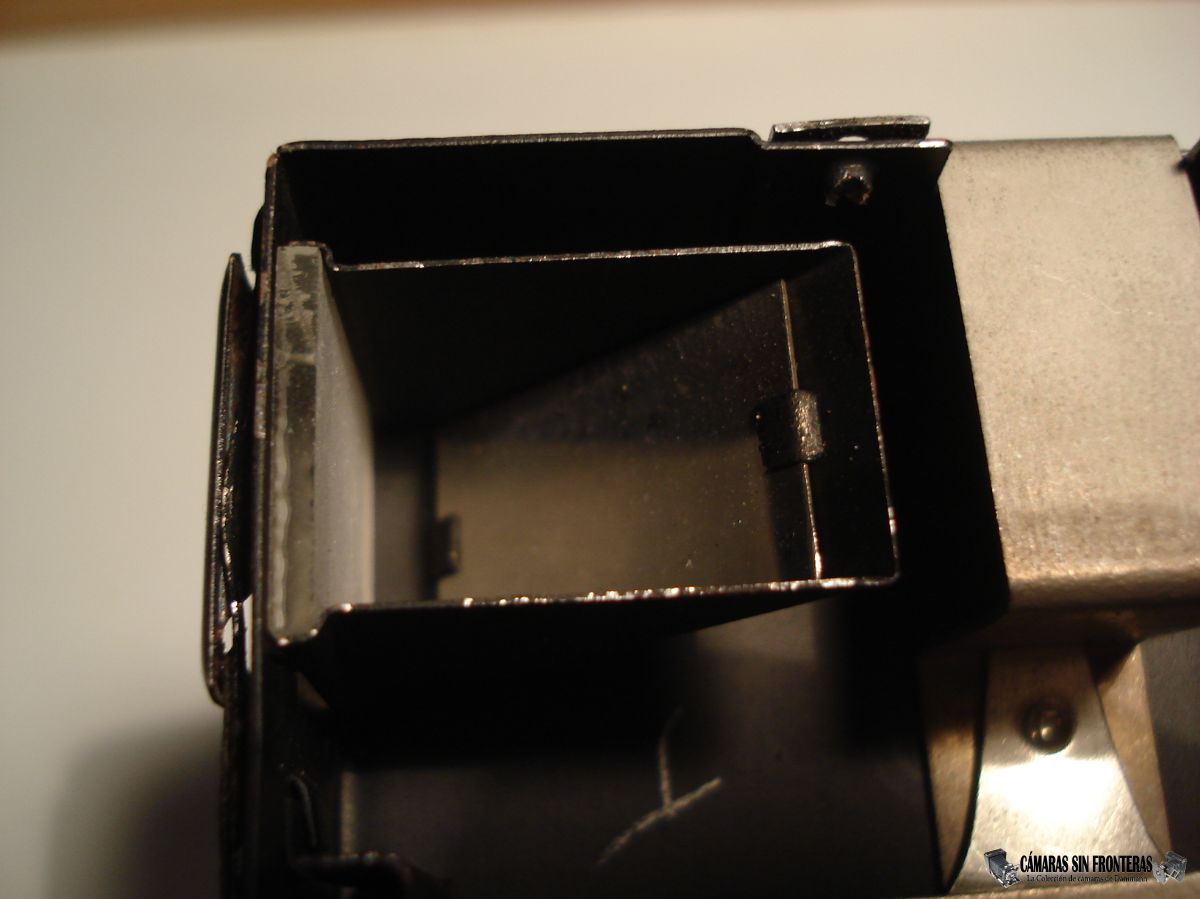

Espejo lateral Espejo superior

Si alguna parte del obturador falta o está rota (no es aquí el caso) podréis identificarla fácilmente y repararla caso necesario.

Montarla de nuevo es tan fácil como desmontarla; poned de nuevo la tapa frontal, teniendo en cuenta que ésta debe quedar encajada por debajo de los marcos del visor superior y lateral.

Aquí veis en video cómo funciona el obturador en sus dos posiciones.

Obturación ~1/25sec (M) Obturación contínua (Z)
