Dr. Krügener Trix Nr. 1285G (Modelo 1907-1908)
 |
|
| Fecha de adquisición | 09.08.10 |
| Lugar + Fecha de Fabricacion |  Frankfurt (Alemania), 1907-1908 |
| Objetivo | Krügener Doppel Anastigmat Dominar 1:6 F=120 mm |
| Obturador | Krügener Delta VIII 1,-/250s |
| Tipo y dimensiones negativo | Placas, 9x12 cm |
| Número de serie | 230875 |
| Ref. Kadlubeck | ~KRU0526 |
Para poneros en antecedentes sobre esta cámara, os aconsejo que primero os leáis la breve historia de Dr. Krügener.
En cuanto a la cámara, hacía mucho tiempo que quería hacerme con una Dr. Krügener, y no son ni comunes ni

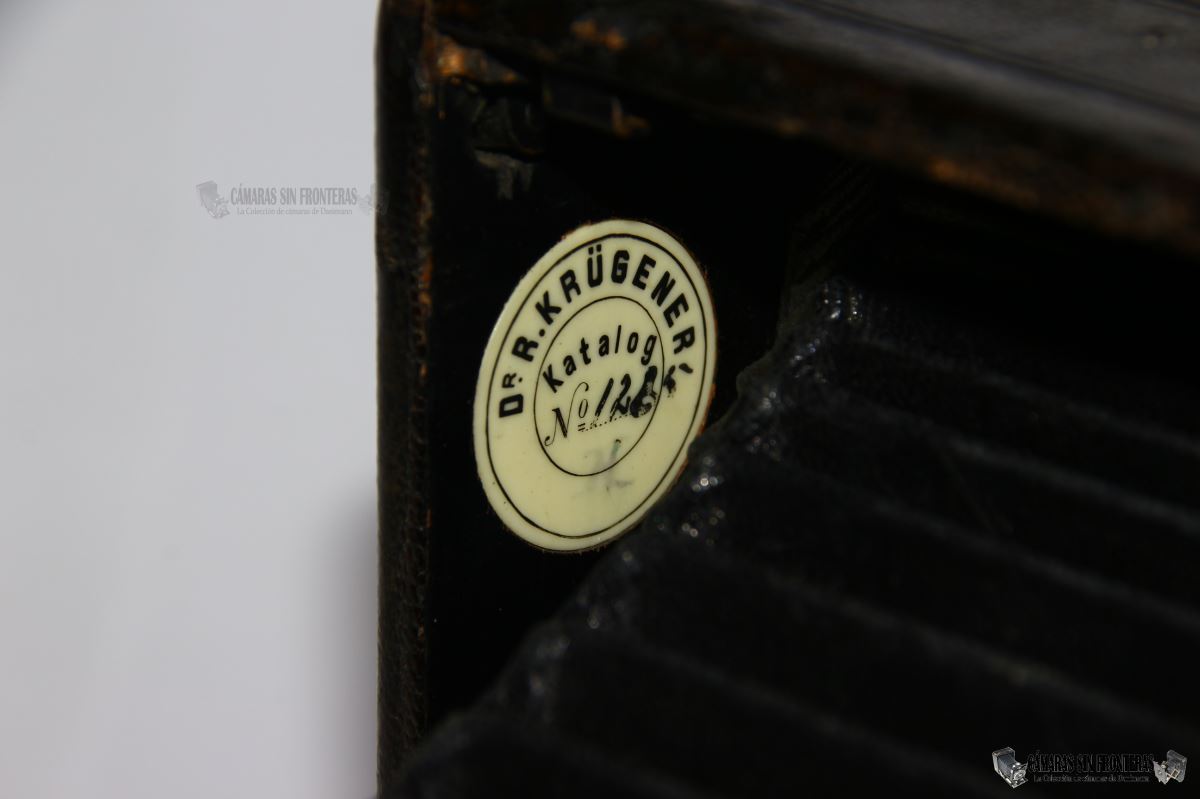

baratas! En este caso se trata de una Dr. Krügener número 1285G, como se puede ver anotado a mano en una placa
dentro de la cámara, aunque la "G" está borrosa y parece una "H" pero dado el objetivo montado estamos ante una variante "G" (Dominar 120mm) y no una "H" (Dominar 135mm). Es común encontrar ésta placa con la anotación del número en el catálogo
Krügener dentro de sus aparatos, aunque tampoco es raro que con el tiempo se despeguen y pierdan.
 |
Cuando edité esta cámara en el 2010 no logré identifcarla con exactitud ya que casi solo me apoyaba en le catálogo Kadlubek para ello. Aún así no andé desencaminado pues ya la identifiqué como una Trix aun sin tener pruebas concluyentes. En la completa actualización de esta ficha que estoy haciendo 9 años después con más información, ya puedo confirmar la identificación de este aparato. Démosle las gracias al modelo Trix 1285G de 1909 que ha caído hace poco en mis manos y que me ha movido a reeditar este artículo "milenario".

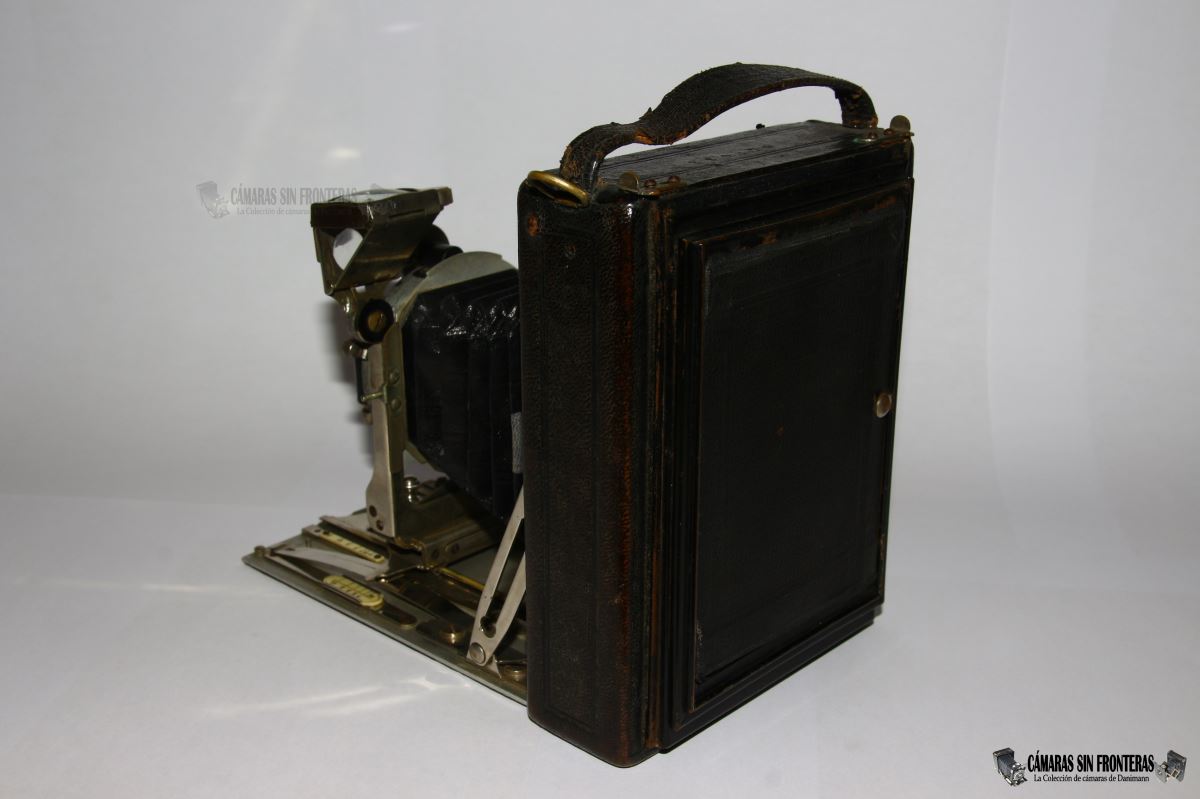

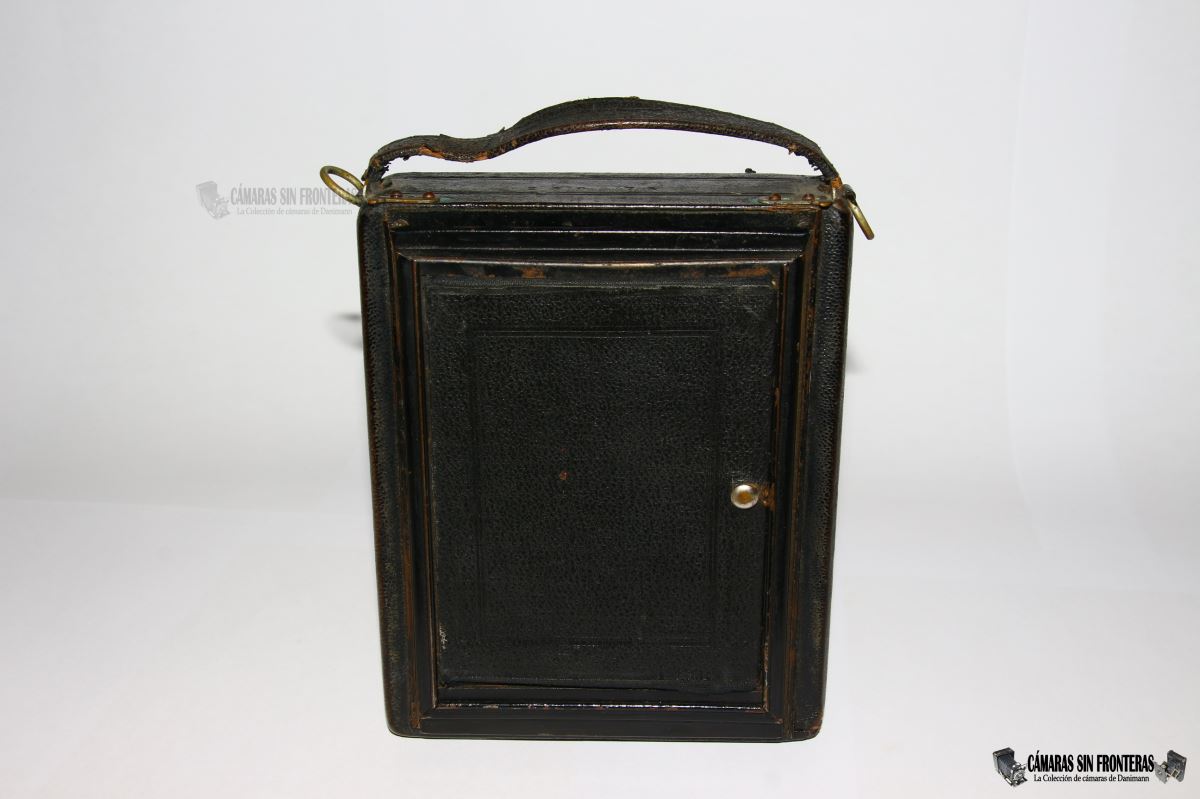

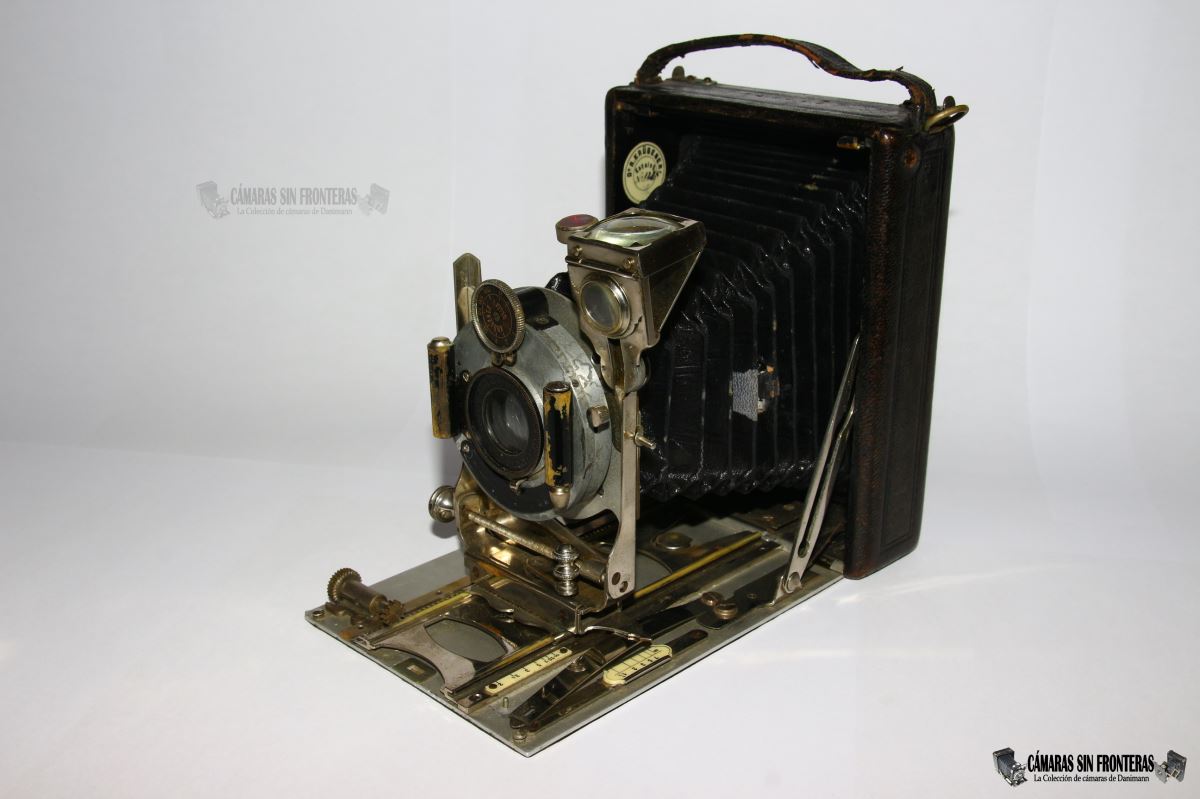

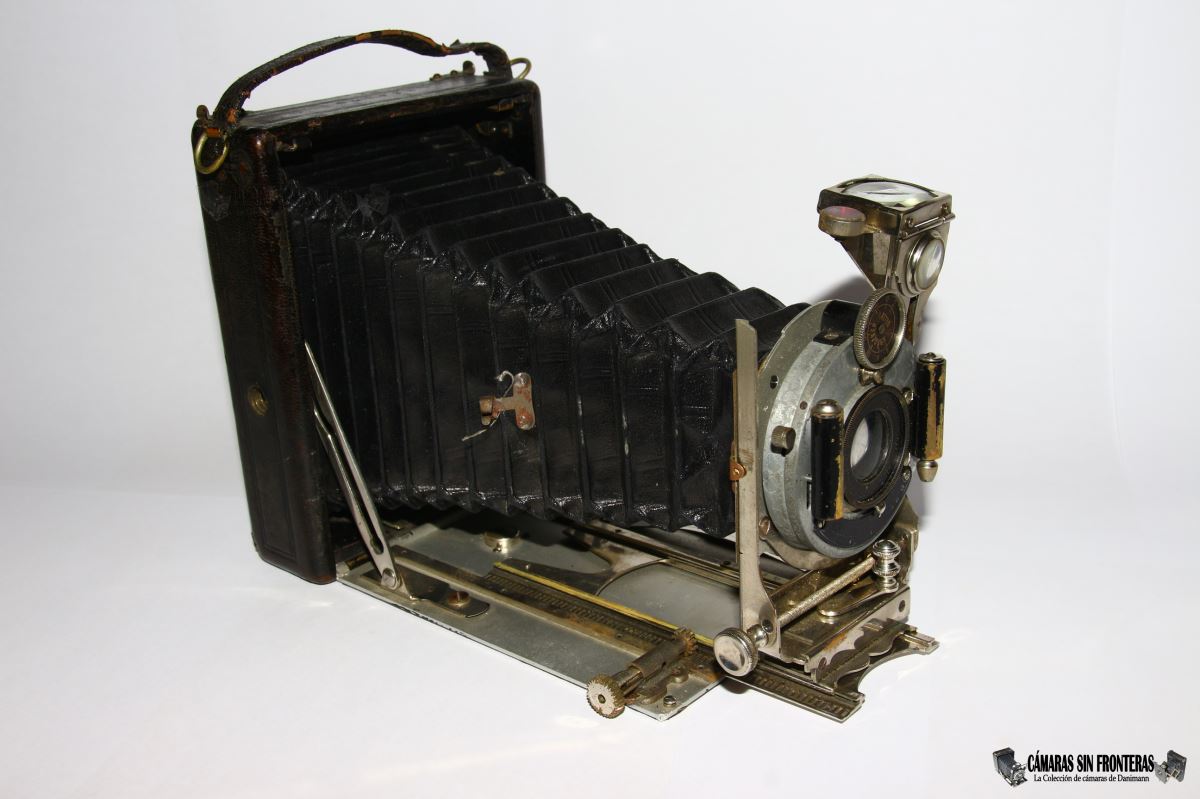

Todos los componentes que monta esta Krügener, están hechos por Krügener. La cámara de madera recubierta

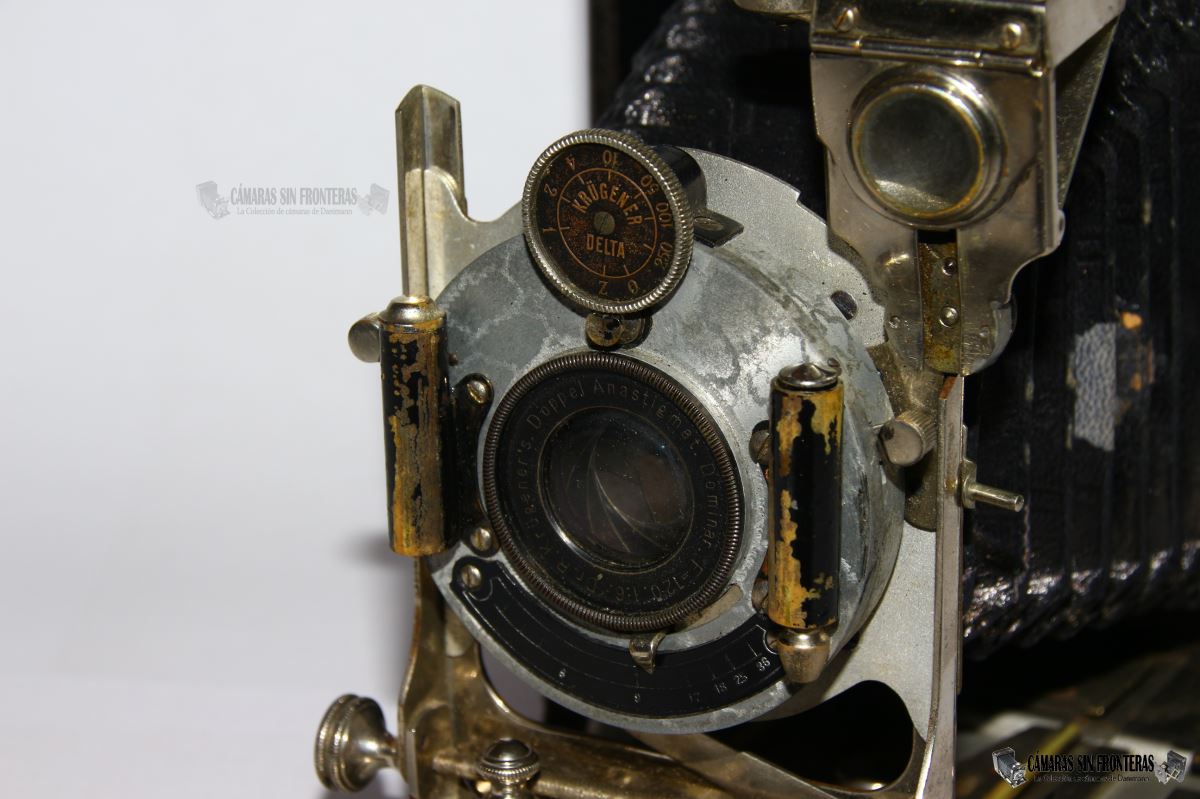

de cuero, la tapa delantera con los carriles para el fuelle es de aluminio, el obturador "Delta VIII" de hasta obturación 1/250s y 6 sectores que era lo mejorcito de su gama de obturadores y que dió nombre también a una serie de sus propias cámaras. El obturador ha de tensionarse primero antes de dispararlo y la cámara no tiene rosca para latiguillo (Dicha rosca
fue introducida por Gauthier poco antes, en 1908, con su IBSO y la podremos encontrar en obturadores Koilos a partir de esa fecha, que posteriormente también empleará Krügener para sus propios aparatos), pero si os fijáis en los cilindros laterales de la
cámara, éstos acaban en una especie de saliente cromado, que es donde se enchufaba la pera de aire que se utilizaba

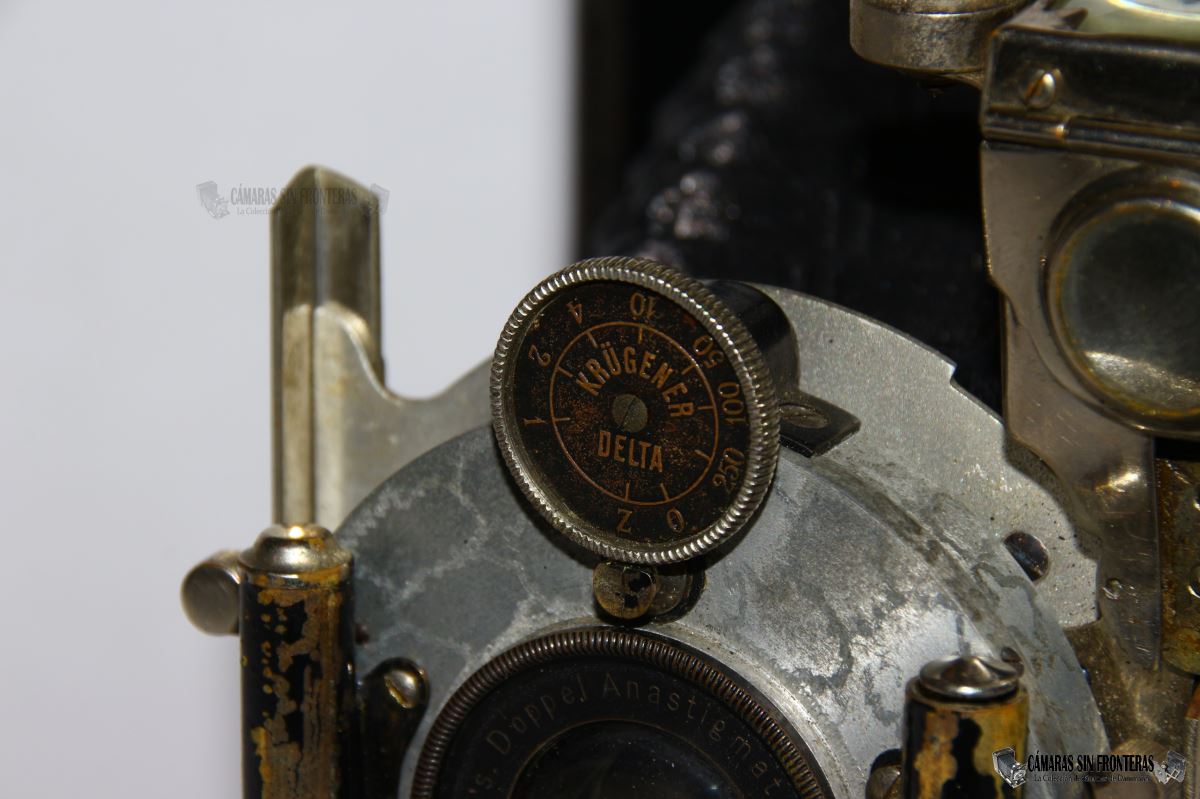

entonces de disparador. Por desgracia a la cámara tiene incompleto el de la izquierda, que en este caso era (al contrario que en otros objetivos) el pistón de retardo por el cual se regulaban las velocidades de disparo. Al faltar este pistón, el objetivo disparará siempre a su velocidad máxima de 1/250s, aunque los modos "Z" y "0" de apertura contínua se pueden usar sin problemas.
 |
 |
 |
 |
 |
 |

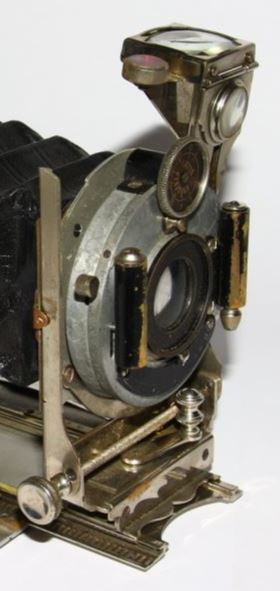

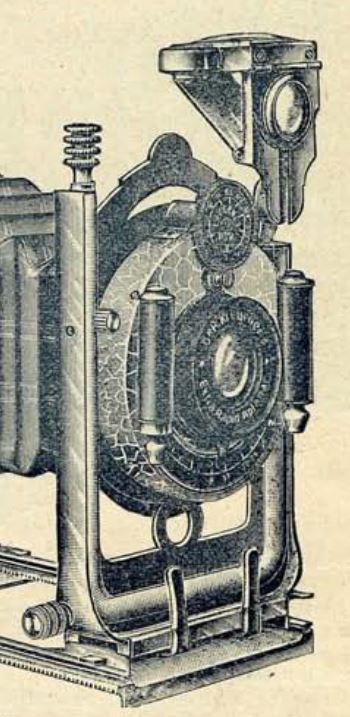

| Obturador Delta VIII empleado en otra cámara Krügener contemporánea. Observad como el pistón de la izquierda está completo |

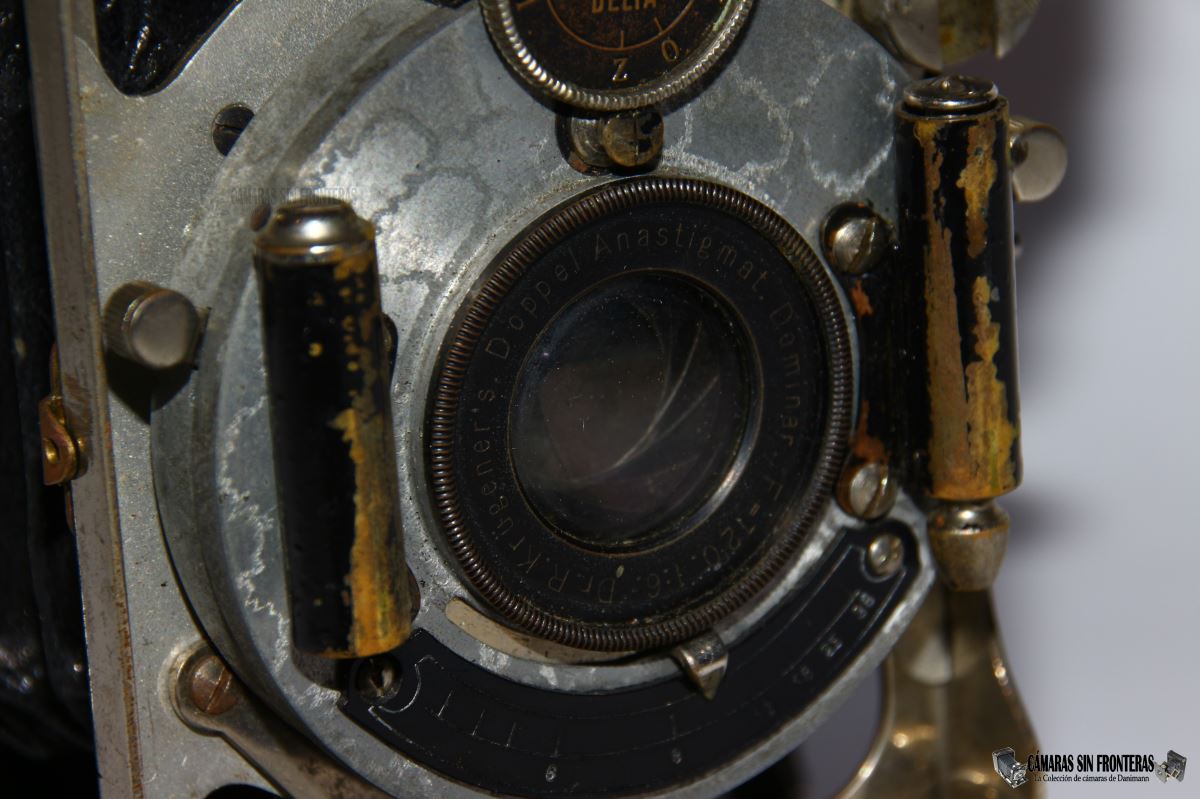

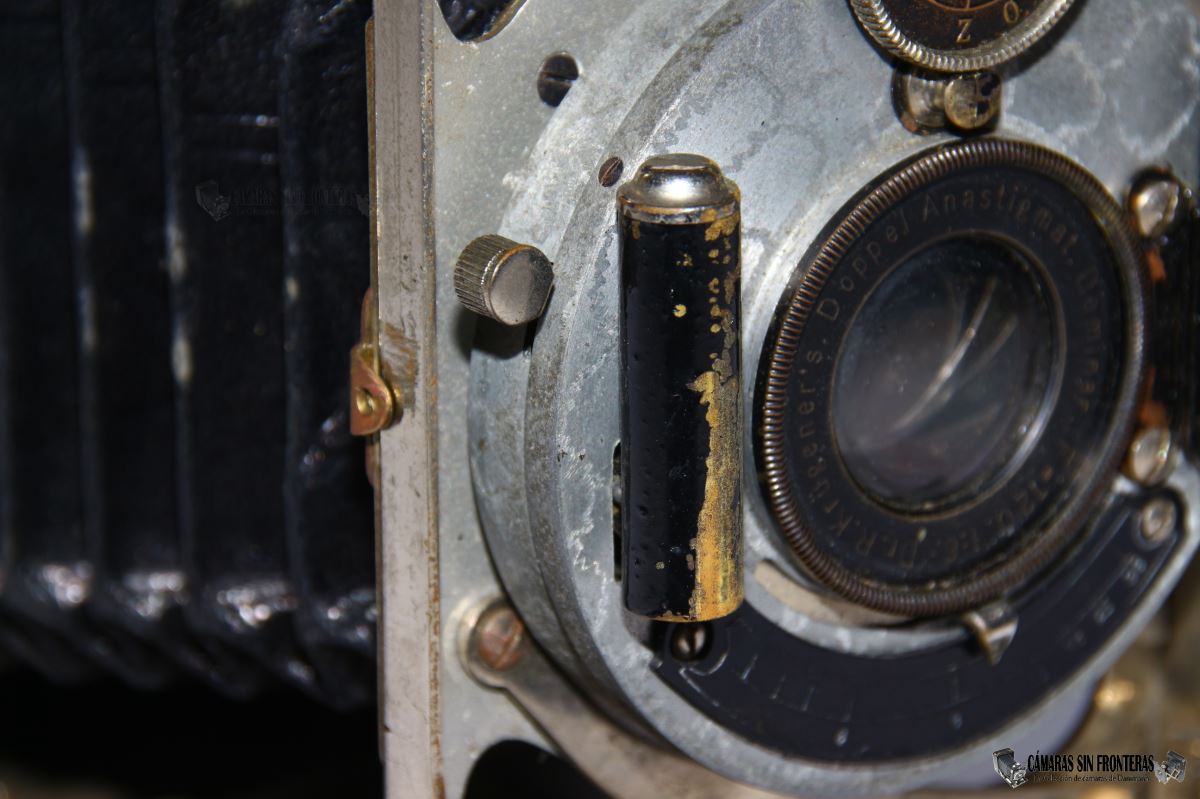

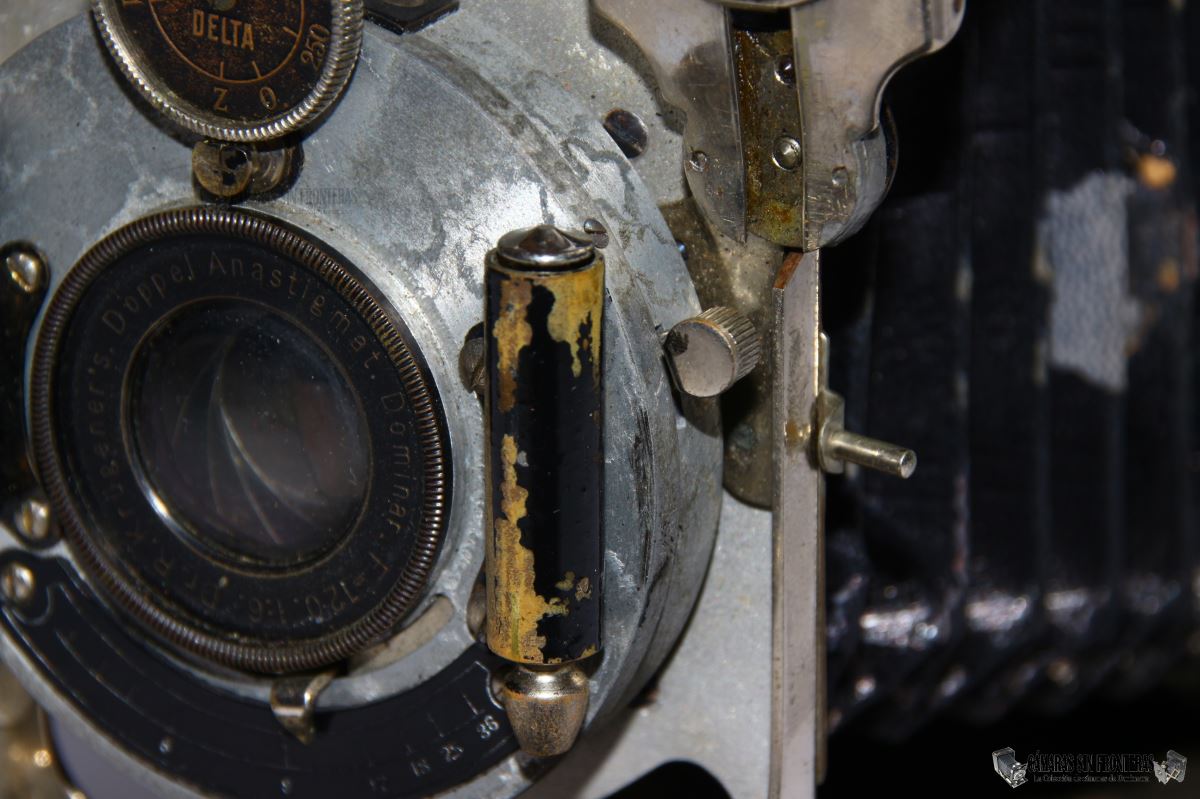

Obturador Delta VIII en la Krügener Nr. 1285G con el pistón izquierdo incompleto |

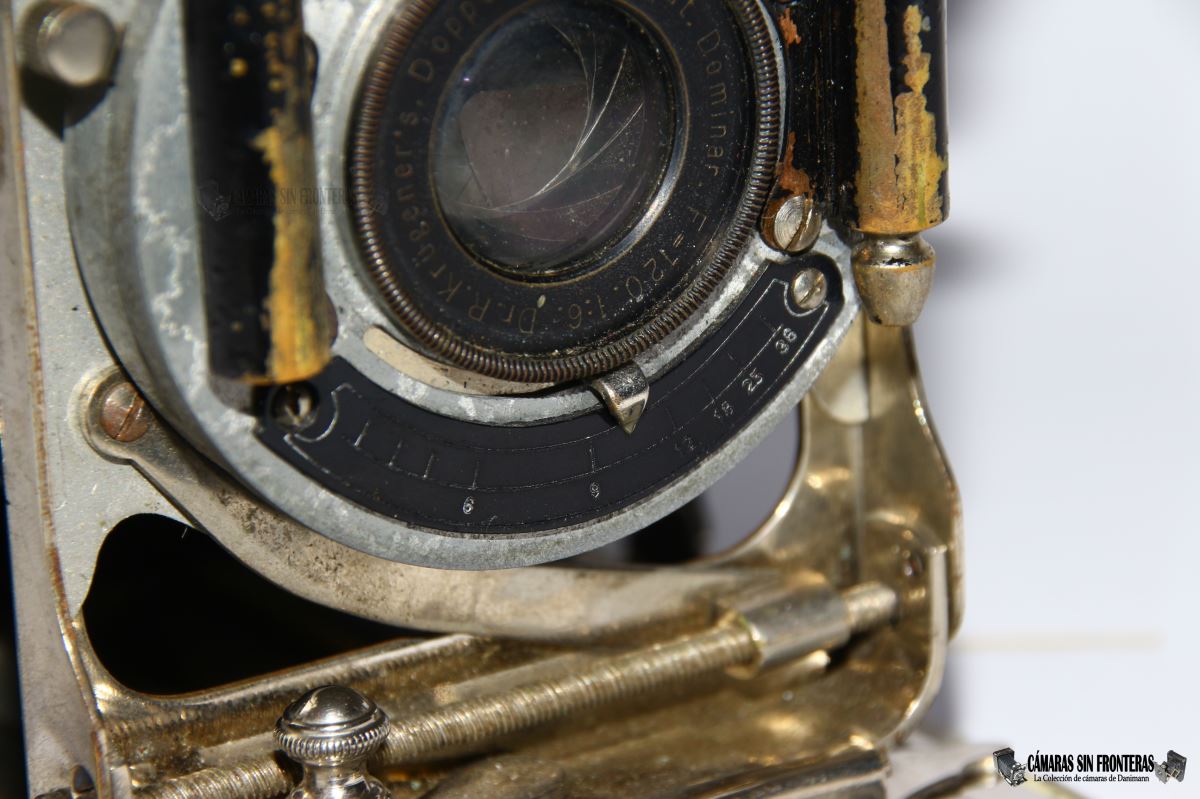

Incluso la óptica está producida por el propio Krügener; una Doppel Anastigmat "Dominar" 1:6/120mm. Una lente relativamente luminosa para la época y cuyo diafragma nos proporciona un cierre de hasta 1:36. Como comentado, esta lente, en combinación con el obturador empleado, le daría la identificación "G" extra al número de catálogo de la cámara.
 |
 |
He contado hasta 39 modelos diferentes de esta Trix (incluídos dentro del rango 1230-1293) dependiendo de la combinación objetivo/obturador utilizada. Por ejemplo esta misma cámara pero diferenciándose únicamente en el obturador, usando un inferior "Cito Nr. VII" (en apariencia casi igual al "Delta Nr. VIII") que sólo tenía 4 sectores y alcanzaba una velocidad máxima de 1/100s, sería un Nr. 1235G. El mismo aparato empleando un onturador Cito inferior, sería un Nr. 1265.
Esta Nr. 1285G costaba en 1908 192 marcos alemanes de la época, siendo así el tercer ejemplar más caro de la serie. El más caro de todos era el Nr. 1285H, con la única diferencia de montar un Dominar de 135mm en lugar del de 120mm del Nr. 1285G. La Trix más barata de esta serie costaba tan sólo 60 marcos y equipaba el obturador cito inferior y un objetivo Dr. Krügener Rapid-Aplanat f:9. Aparte de eso, las series más económicas 1250 y 1260 equipaban un portaestandarte "clásico" de dos soportes mientras que las series más caras 1230 y 1280 equipaban los (por entonces) modernos portaestandartes en "U" de aluminio mecanizado que conferían una mayor estabilidad al conjunto.
Las decenas de modelos Krügener diferentes que se diferenciaban tan solo en algún que otro elemento, se hicieron muy complicadas de mantener. Muchas de las cámaras Krügener eran tan similares entre sí (por ejemplo Minimum Delta, Trix y luego Superba) que para el consumidor era realmente diferente distinguir entre ellas. Esto hizo peligrar productividad de la empresa por la dificultad de manejar tantos modelos diferentes y fue uno de los motivos por los que poco después de uniría con otros grandes productores alemanes (en su caso con similares problemas) para fundar ICA en octubre de 1909.

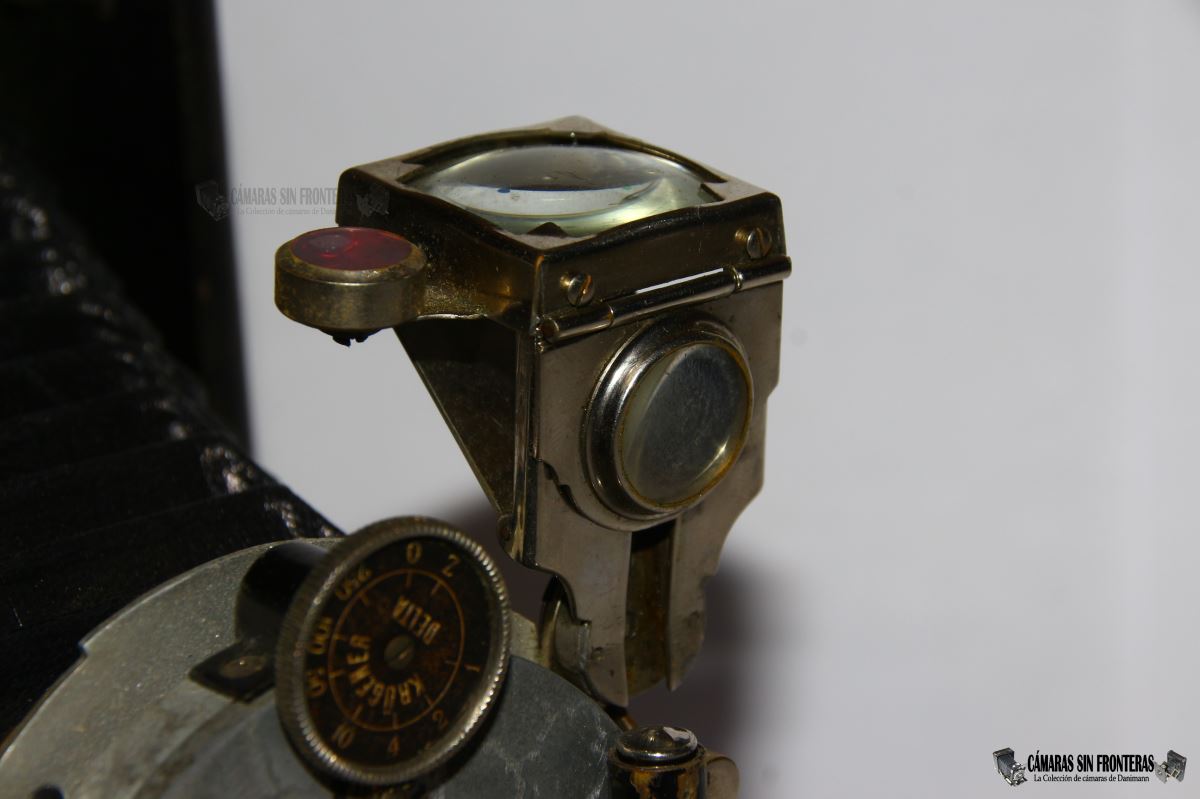

El visor de cintura es igualmente de Krügener y es usual verlo equipando todas sus cámaras de este estilo, aunque variaría ligeramente en la siguiente hornada de cámaras de 1909.
 |
 |

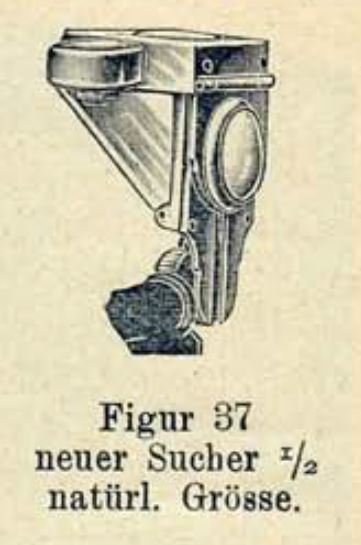

| Visor Krügener 1908 |

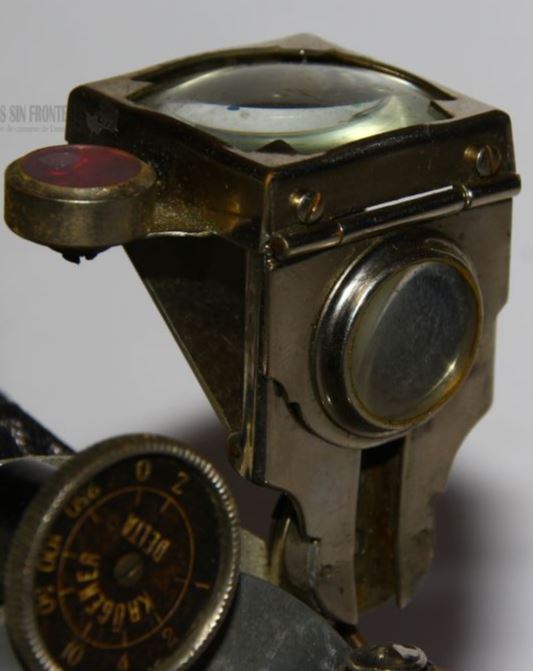

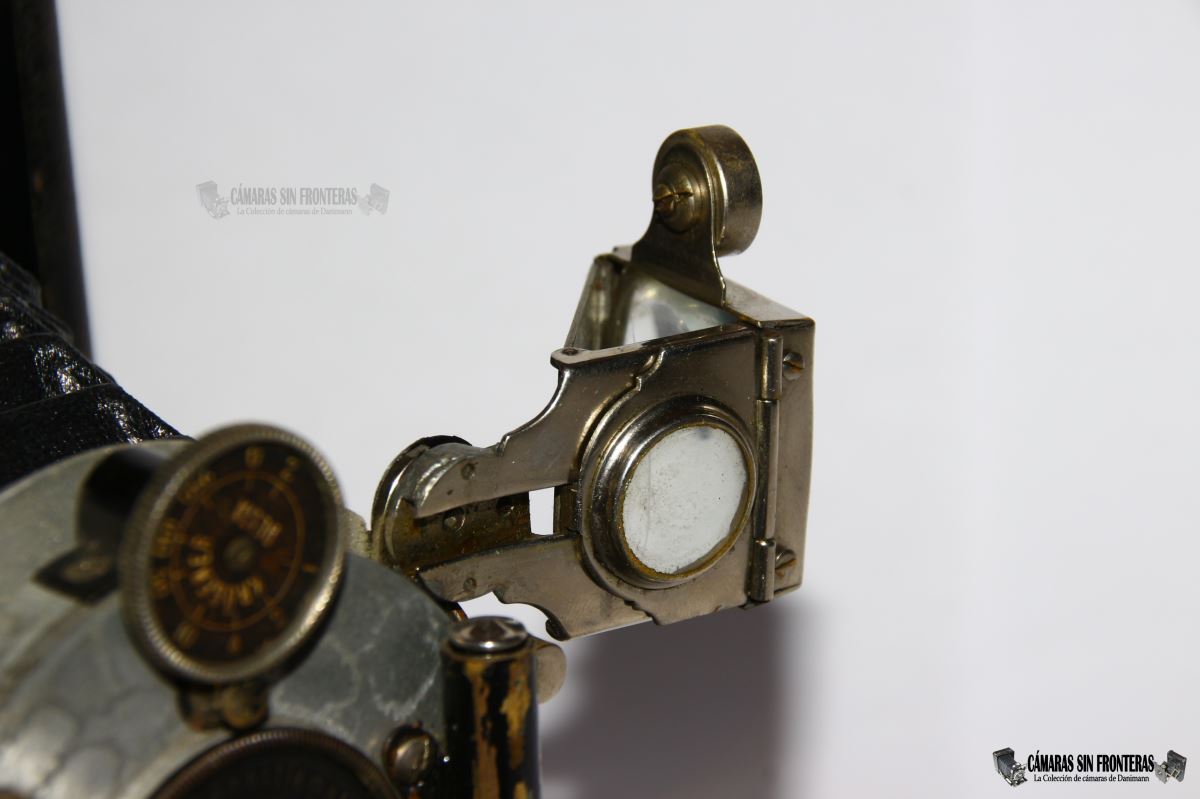

Visor Krügener Trix 1285G (1908) |

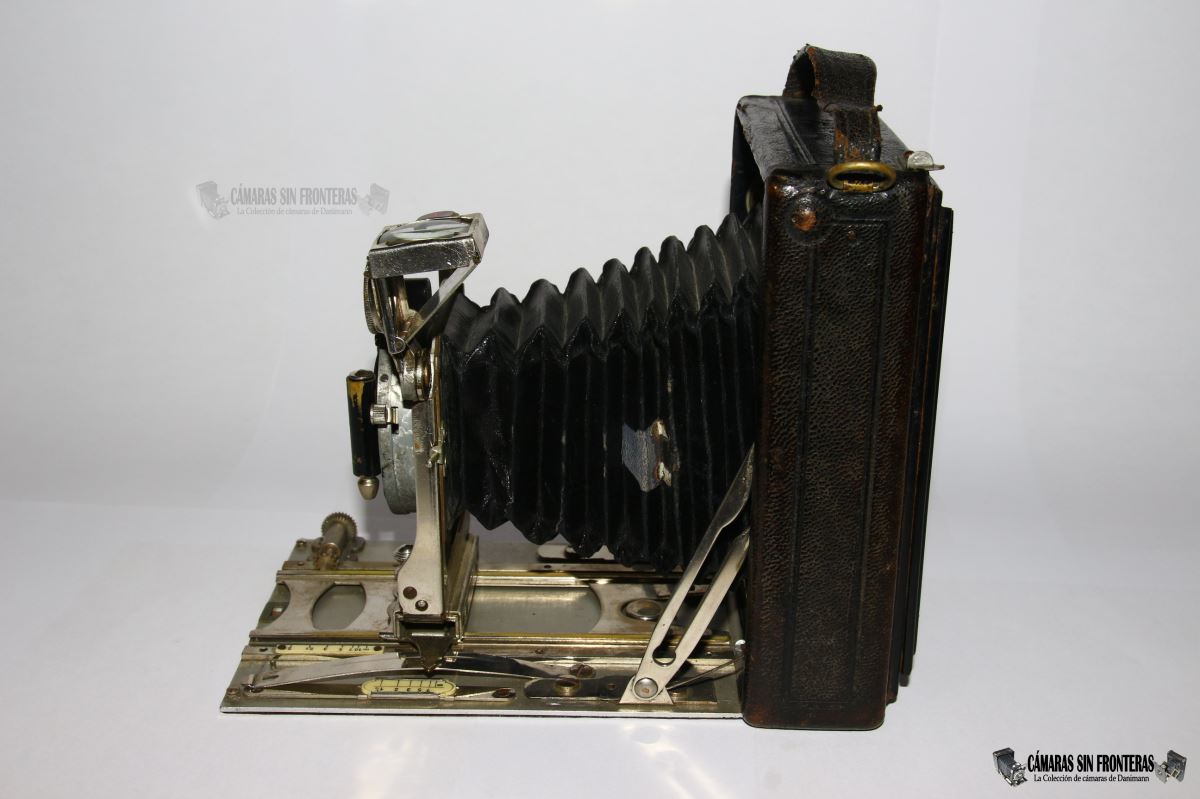

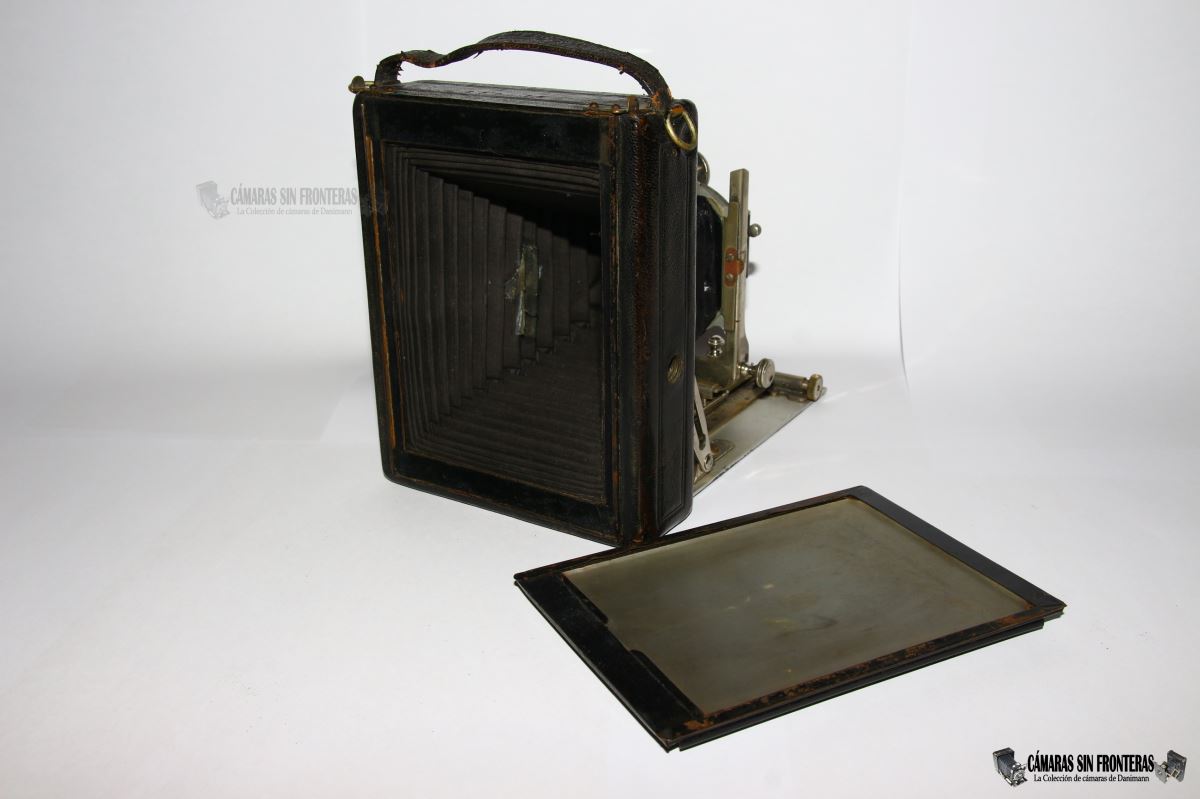

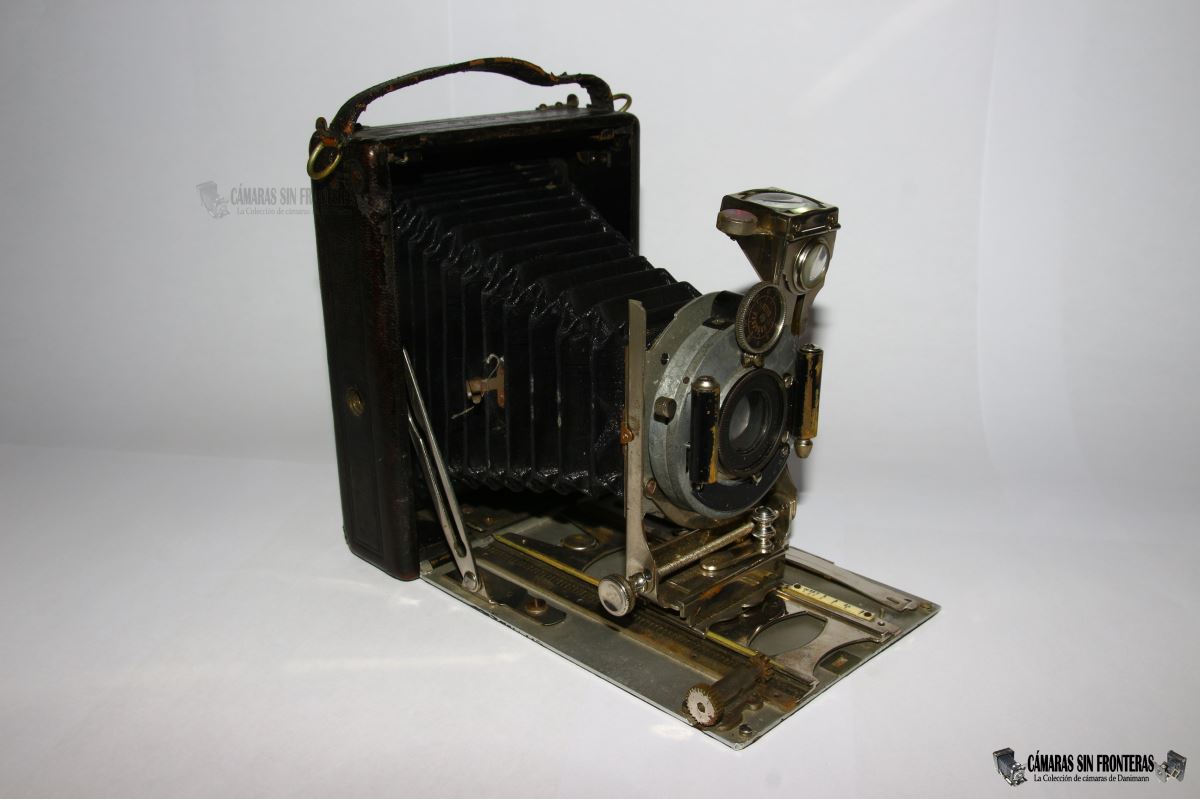

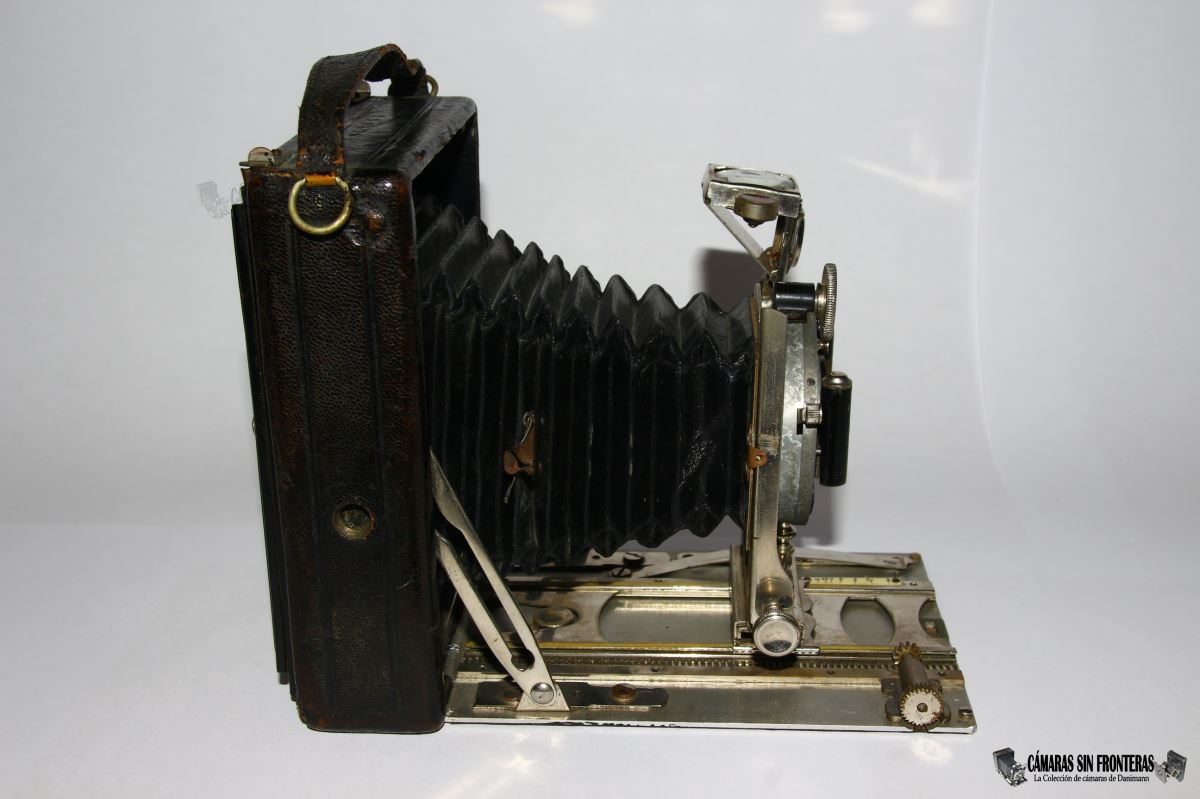

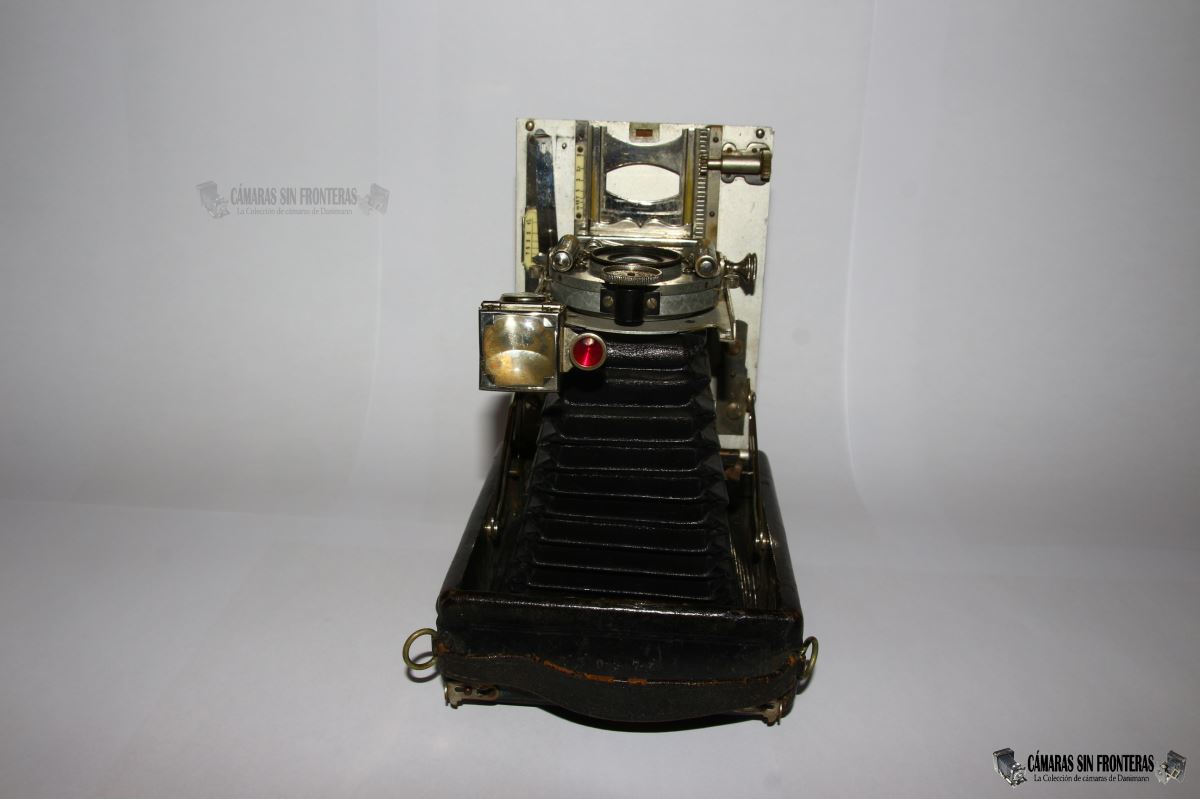

La cámara tiene un fuelle de cuero negro con doble extensión de hasta 28 cm, que puede utilizarse de modo especial gracias a los doble anastigmáticos,
desenroscando la lente externa de la cámara y fotografiando con la interna. Esto nos permite realizar fotos
ampliadas (por la doble longitud focal conseguida), pero hilando muy fino y a cierres muy altos (de ahí puede explicarse el alto 1:36).

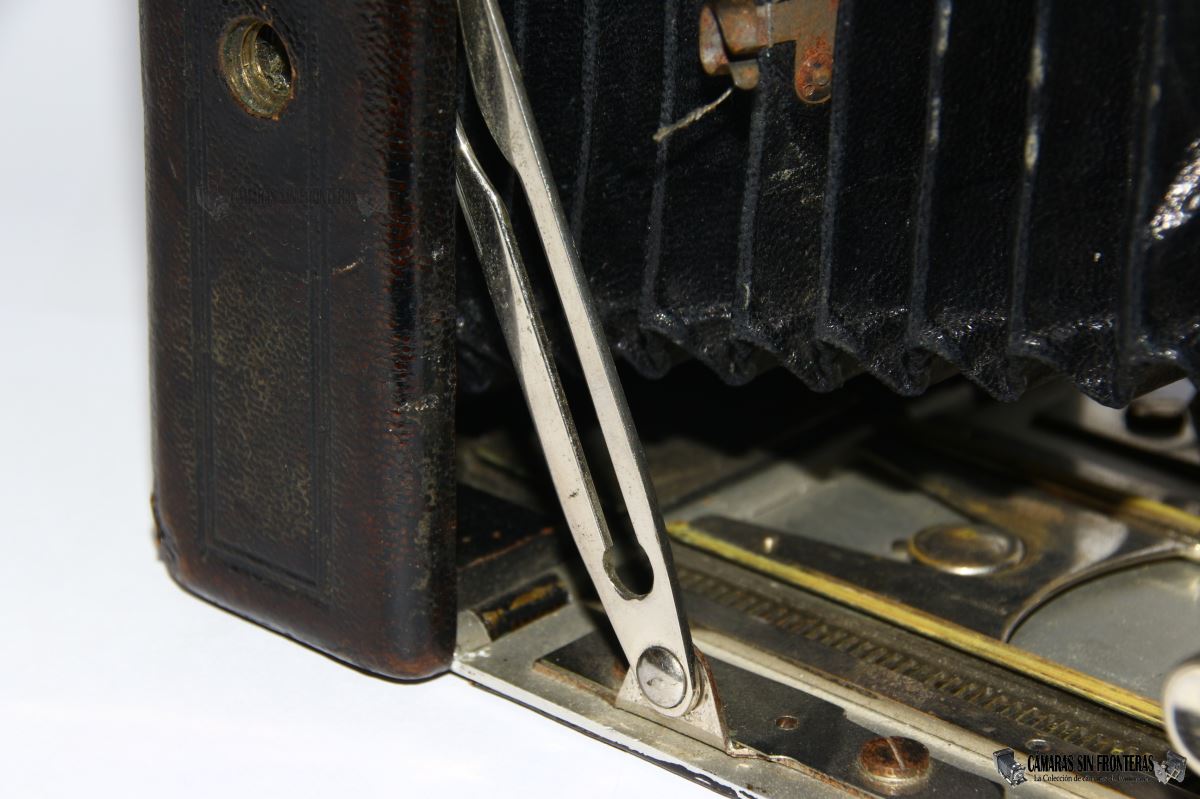

El fuelle incluye dos enganches para fijarlo al portaestandarte cuando la cámara se emplea cun su extensión simple. Según Krügener estos enganches se enganchaban y desenganchaban por sí mismos al desplegar o recoger el fuelle. Puedo confirmar que se desenganchan solos, pero lo de volver a engancharse por sí mismos, aunque posible, era algo más complicado. En este ejemplar lamentablemente están incompletos pero lo he podido comprobar en mi modelo 1285G más moderno que conserva intactos los mismos enganches.

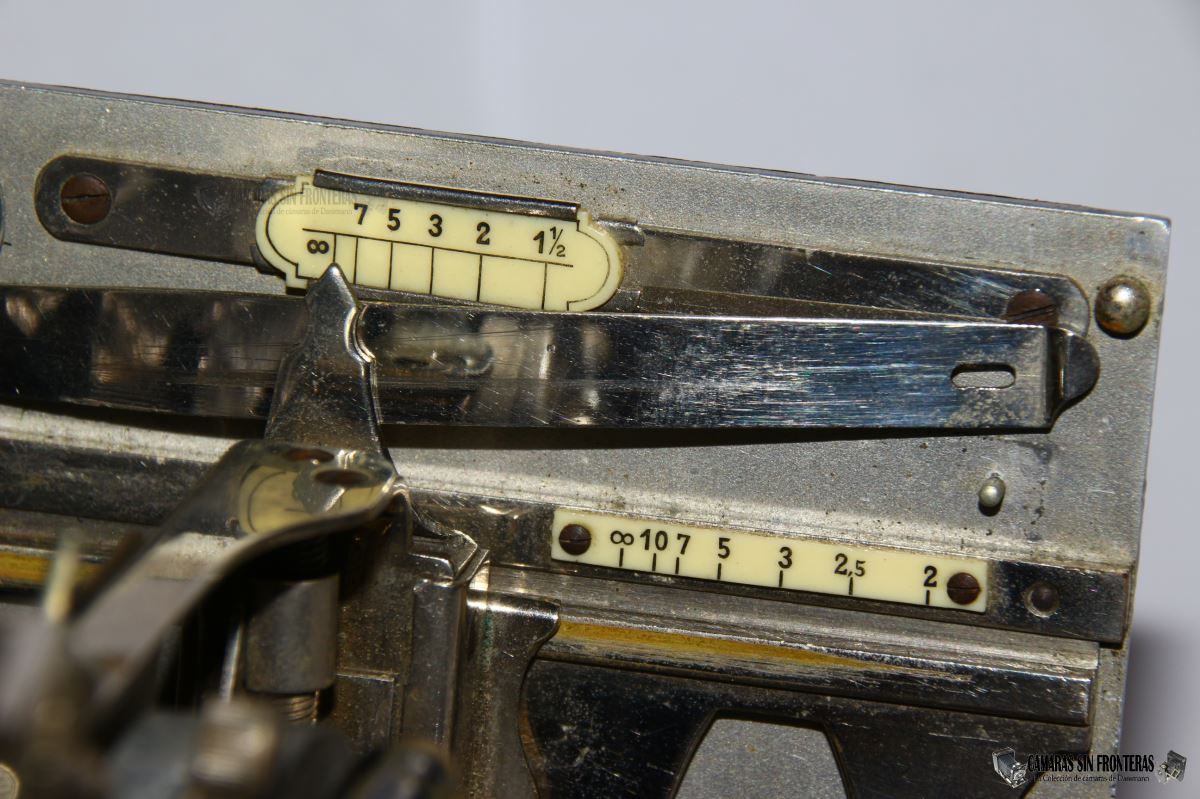

La cámara dispone de una escala de enfoque de distancias para ambas extensiones simple y doble. La escala de la extensión simple dispone de un sistema de muelle combado para frenar a la cámara en su deslizamiento al desplegarla justo en el enfoque a infinito. Para moverla de nuvo habrá que apretar sobre este muelle para liberar un el saliente que hay debajo de la aguja que marca la distancia elegida.
 |
 |
 |
 |

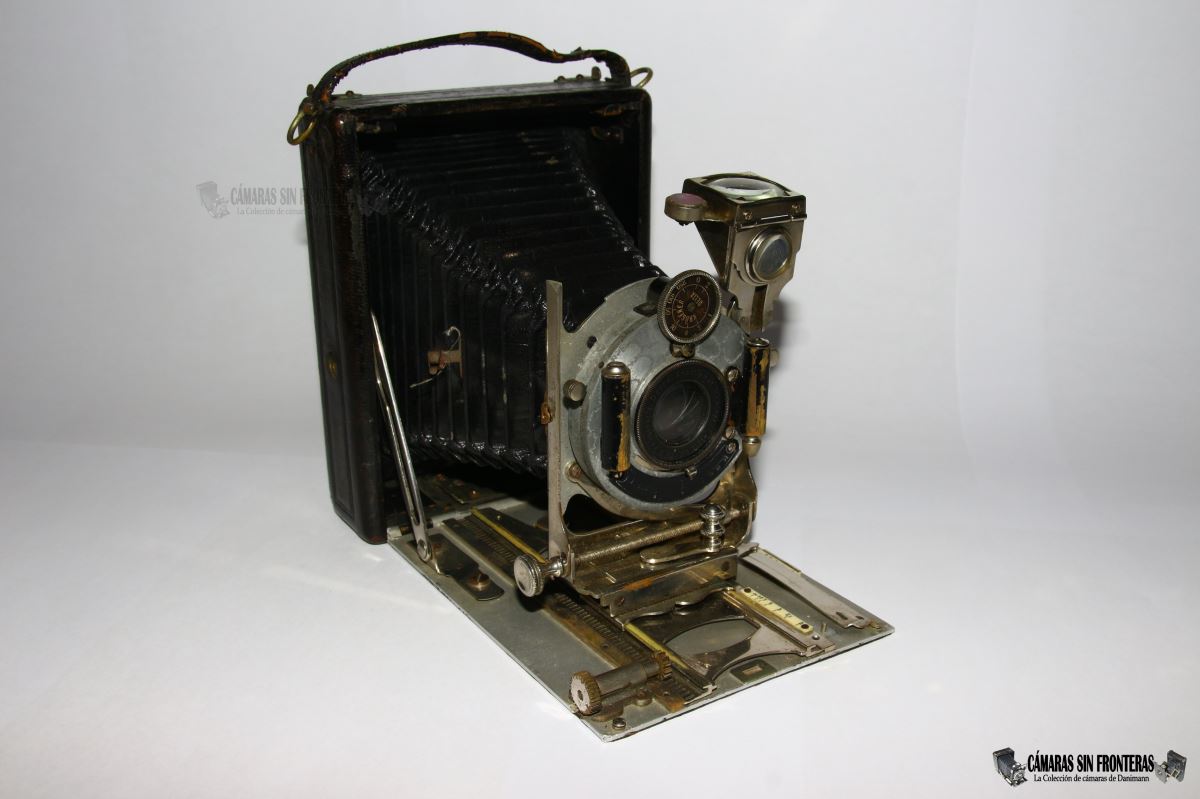

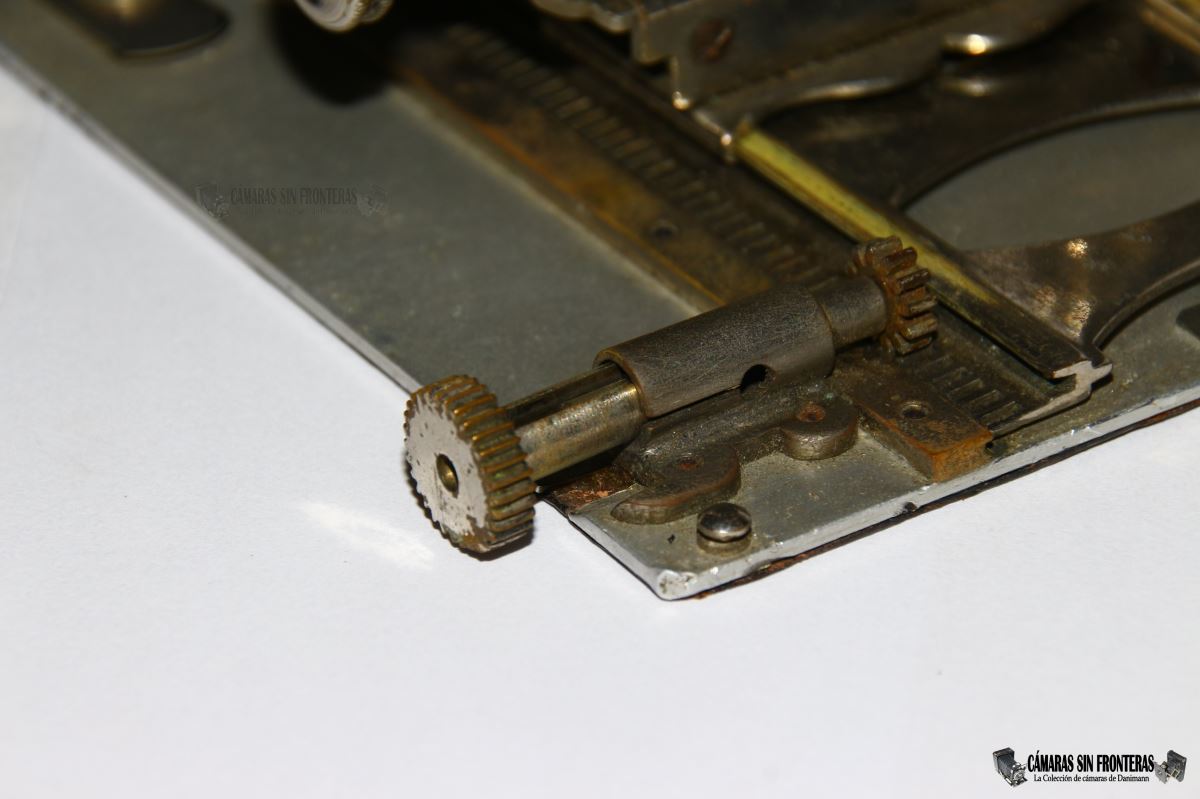

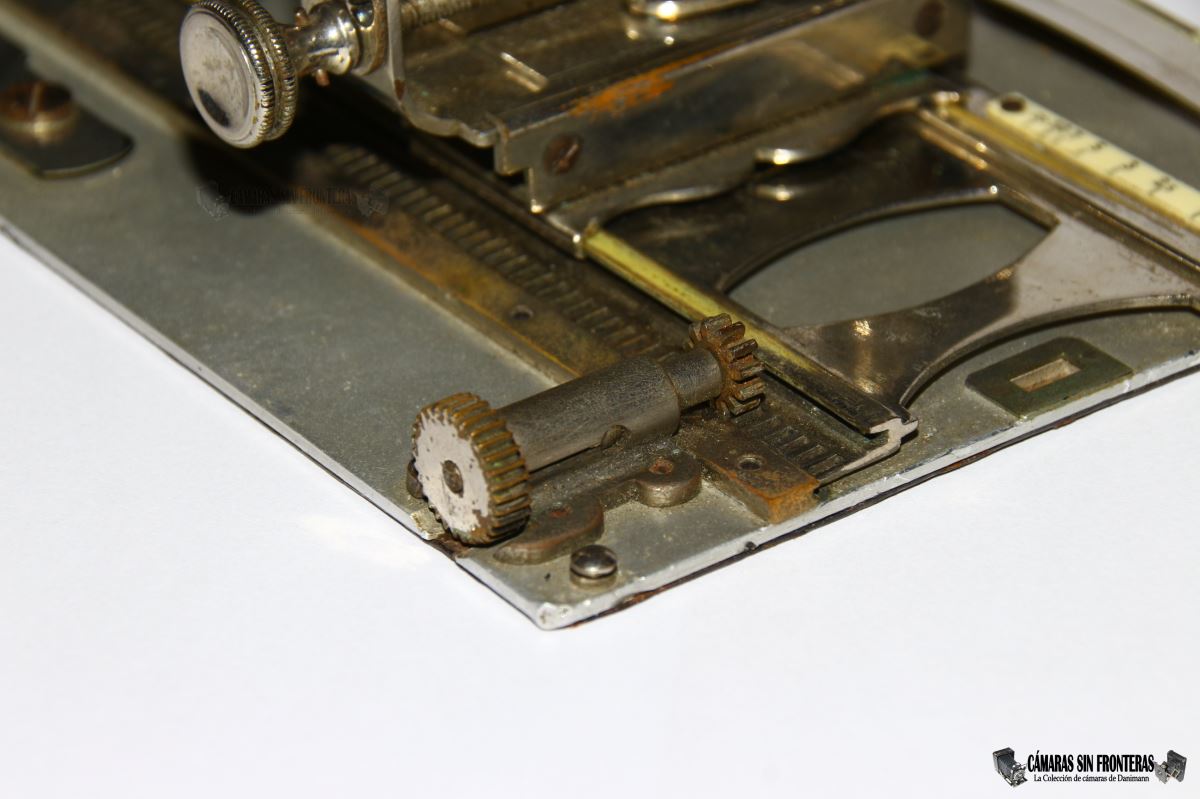

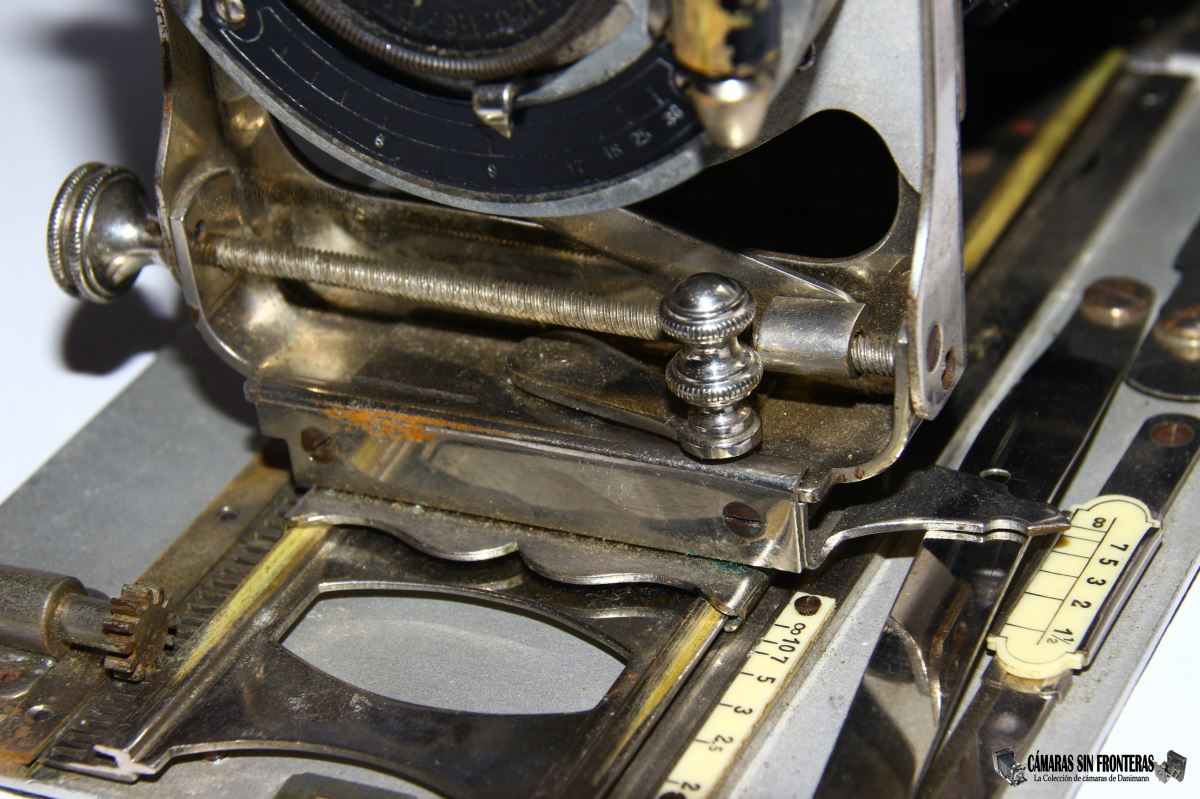

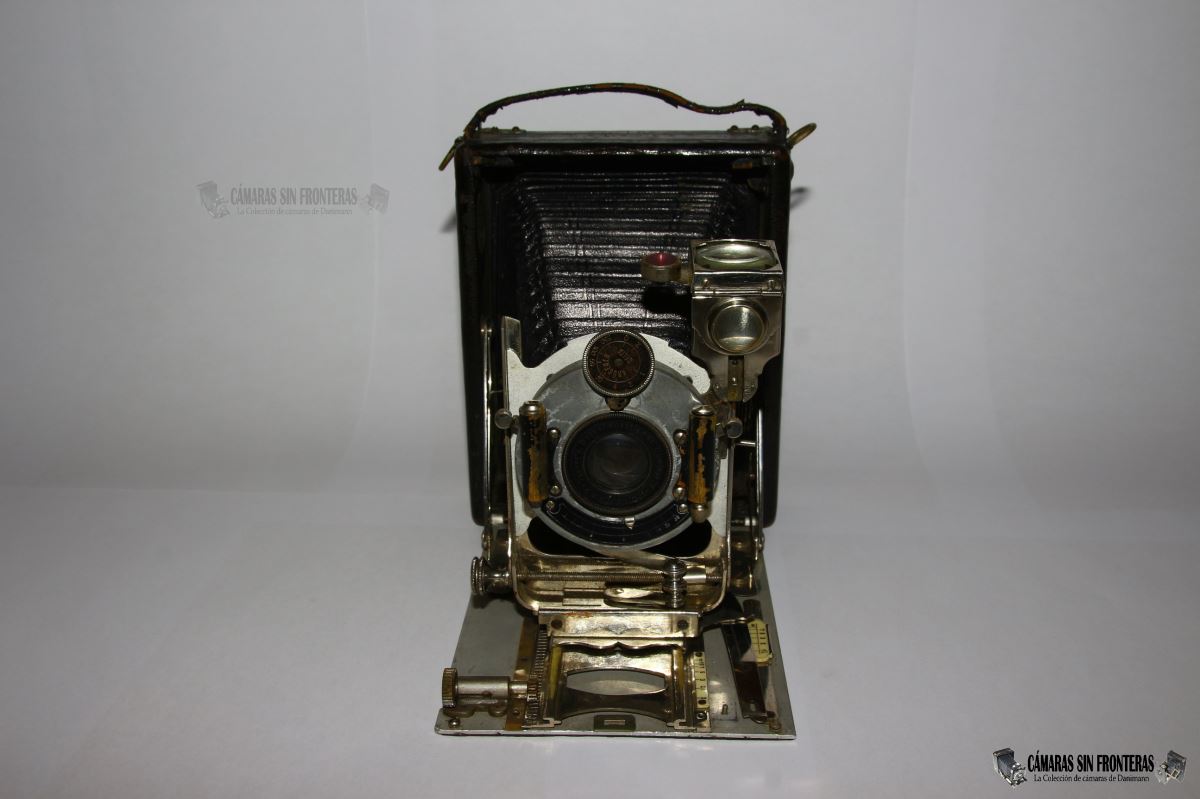

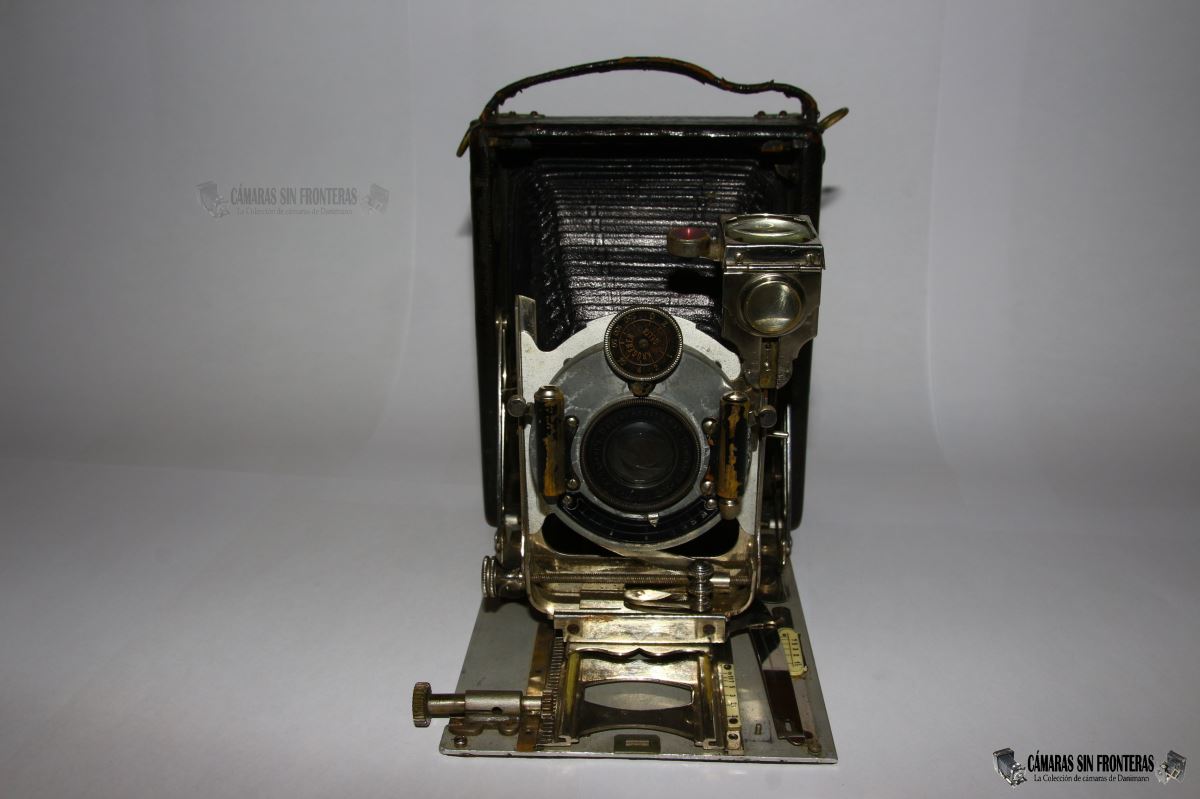

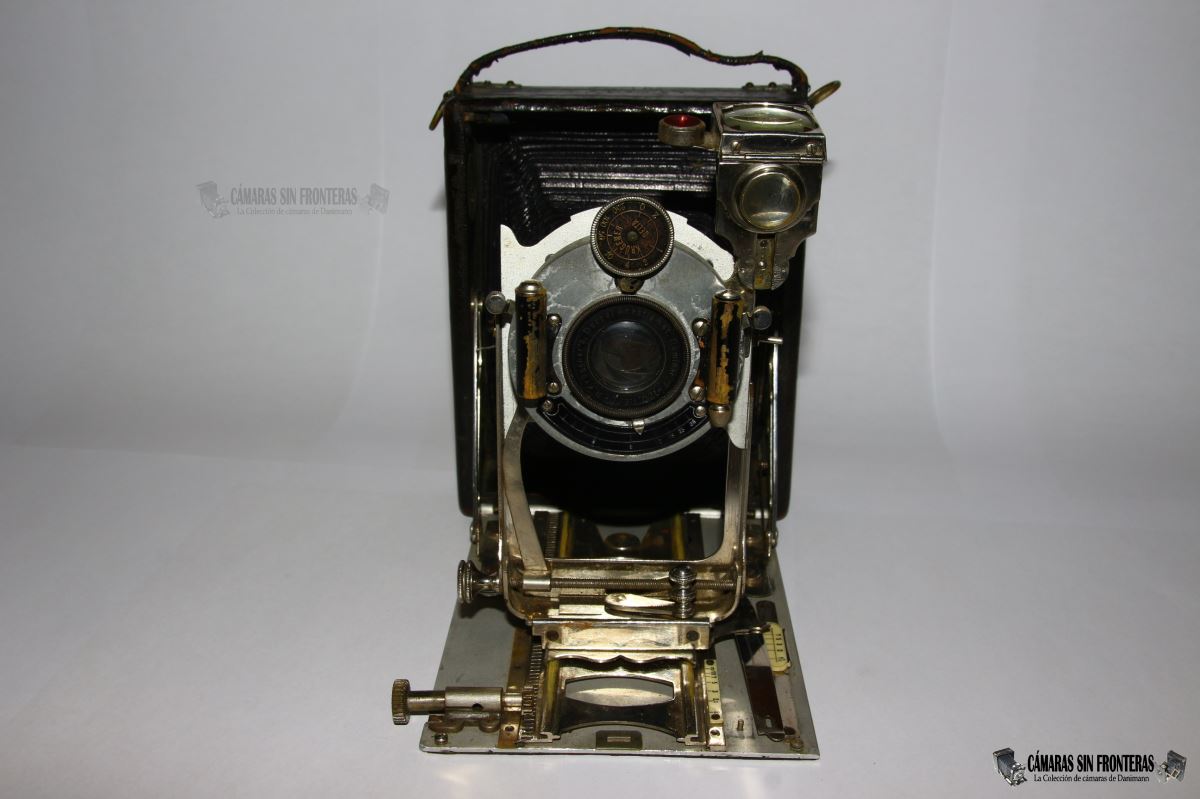

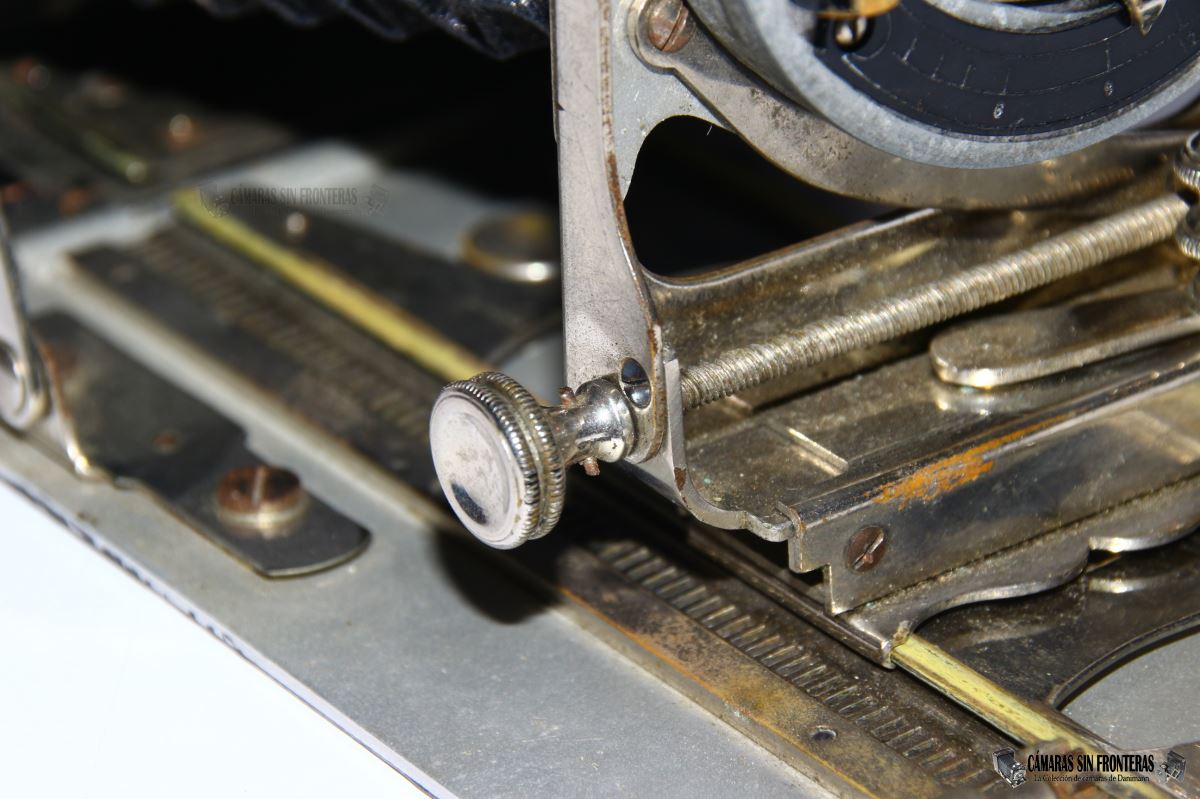

El estandarte se puede regular en altura gracias a un piñón situado en la parte inferior, que va conectado a un engranaje que levanta una patilla unida al estandarte y lo sube y baja. Este piñón usualmente en cámaras posteriores se empleará para el desplazamiento horizontal del estandarte, como en el modelo sucesor Trix 1285G de 1909, localizándose el piñón para desplazamiento vertical en la parte superior izquierda del portaestandarte. Esta cámara carece pues de desplazamiento horizontal. Esto es debido principalmente al empleo del nuevo tipo de portaestandarte en "U" que aún no estaba desarrollado del todo pero, como dicho, poco después este "inconveniente" se subsanó y de hecho ya otras cámaras Krügener de 1908 (algunas de la propia serie Trix) ya incorporarían este nuevo tipo de portaestandarte.
 |
 |
 |
El obturador no está lacado en negro (como sería habitual en cámaras posteriores) sino que es de un bonito color natural aluminio recorrido por lineas decorativas irregulares a modo similar al Koilos. Otros elementos como el dial de velocidades y los pistones sí que van lacados, aunque con el tiempo (la cámara tiene ya más de 110 años!) hayan perdido parte de la pintura.
También tiene otras muchas partes cromadas o acabadas en acero inoxidable, como el elegante visor de prisma y las guías e indicadores de distancias. El
objetivo se puede regular en altura con un curioso y arcaico engranaje delantero (en comparación con los engranajes que
montarían cámaras posteriores). También dispone de dos roscas para trípode, para sacar fotos en
horizontal y vertical. A éste efecto también se puede abatir el visor prismático.
 |
 |
 |
 |

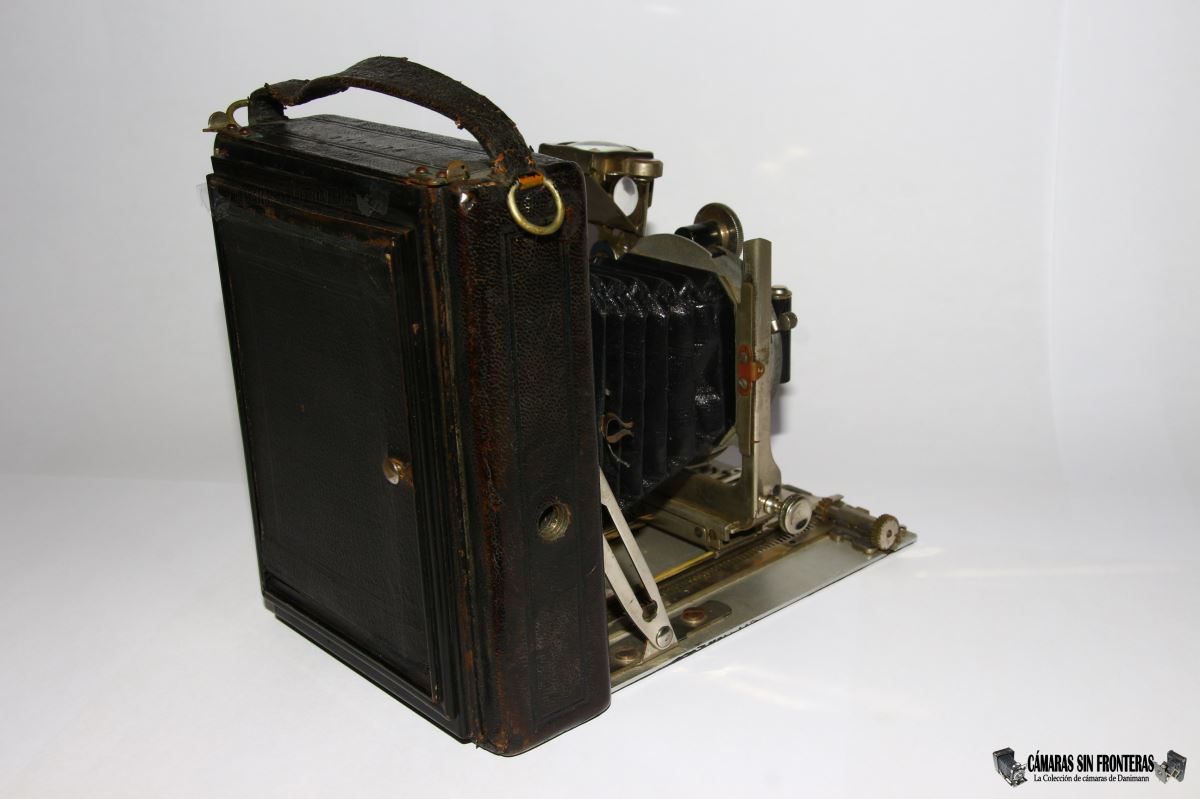

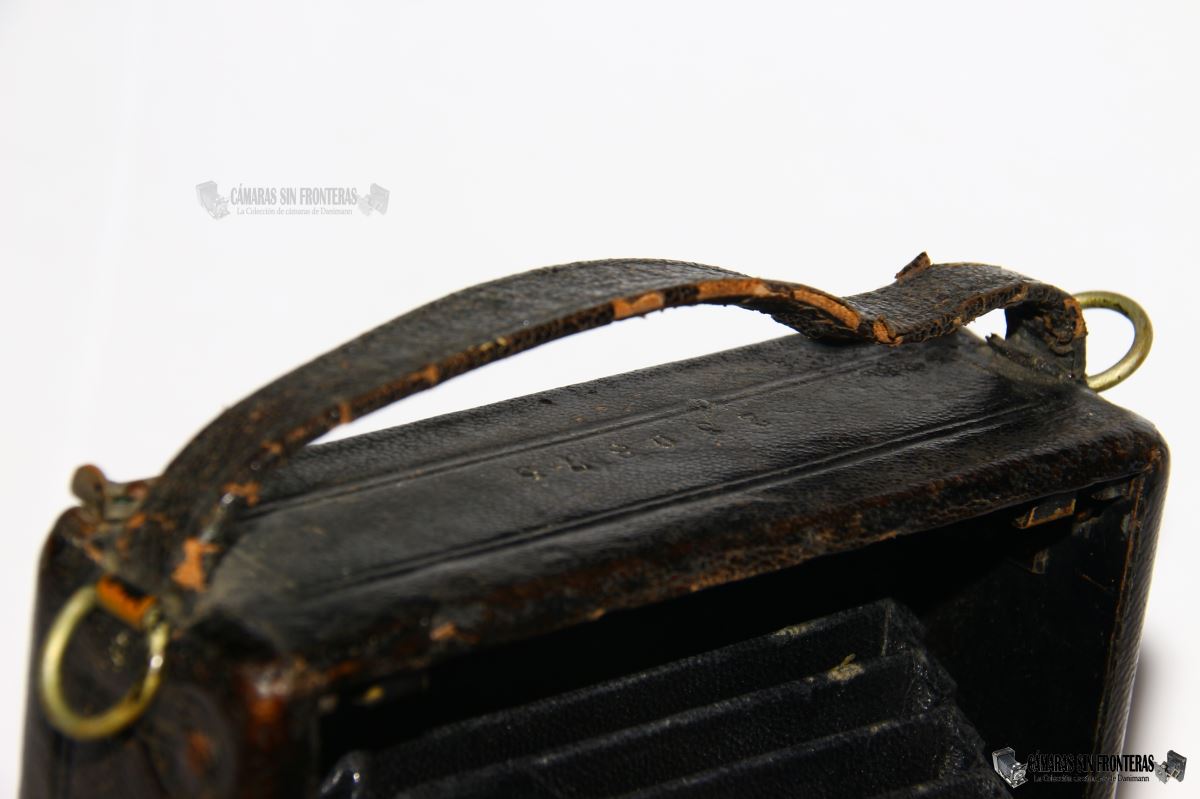

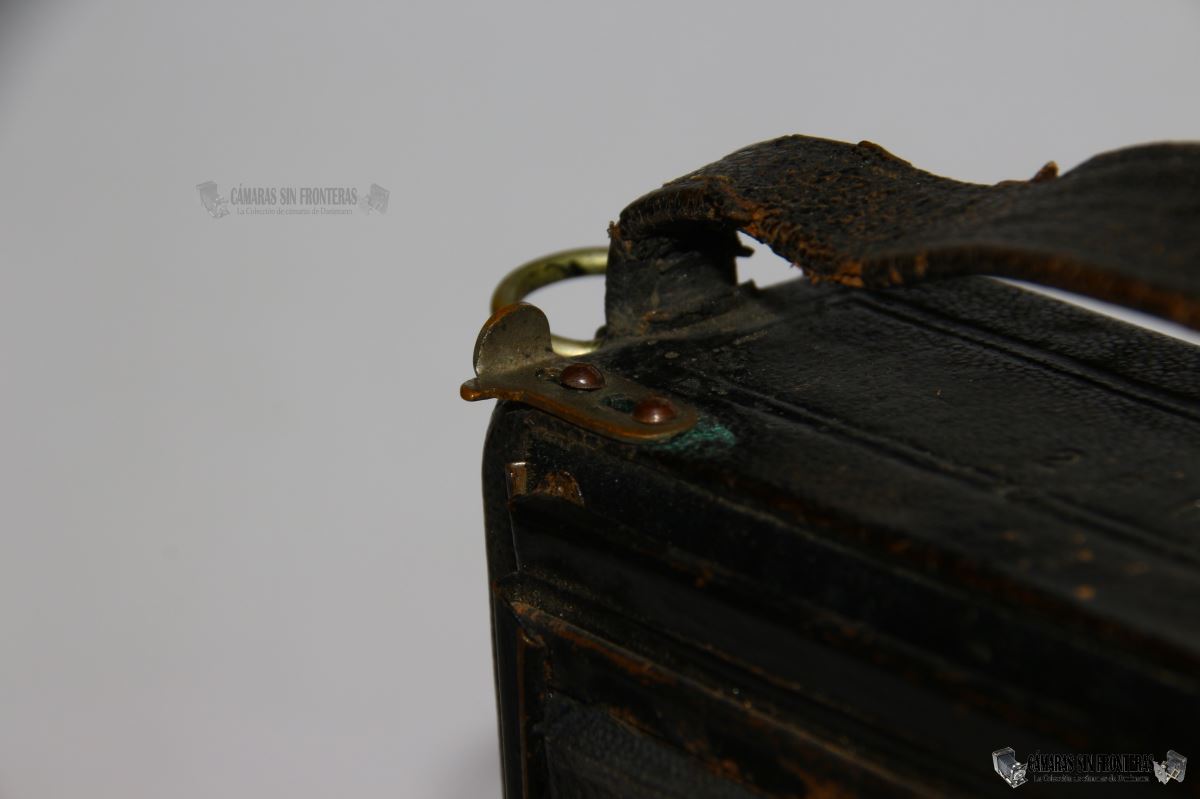

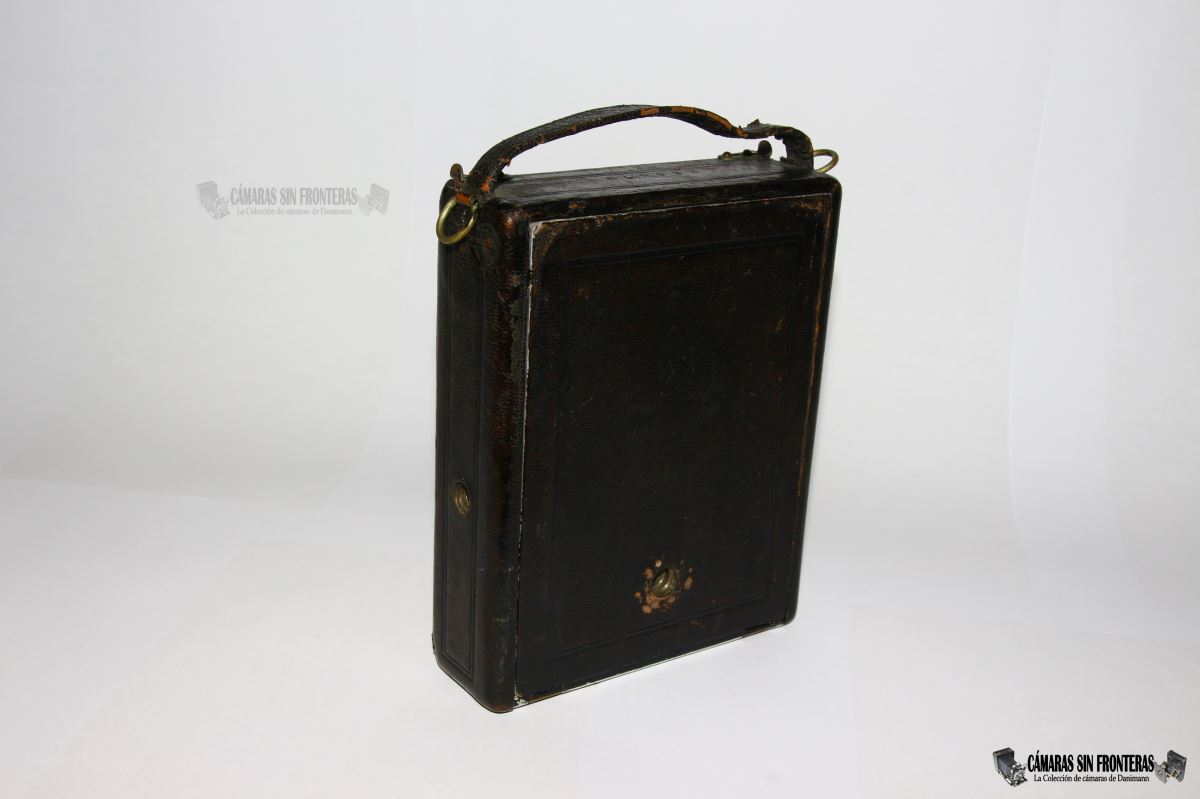

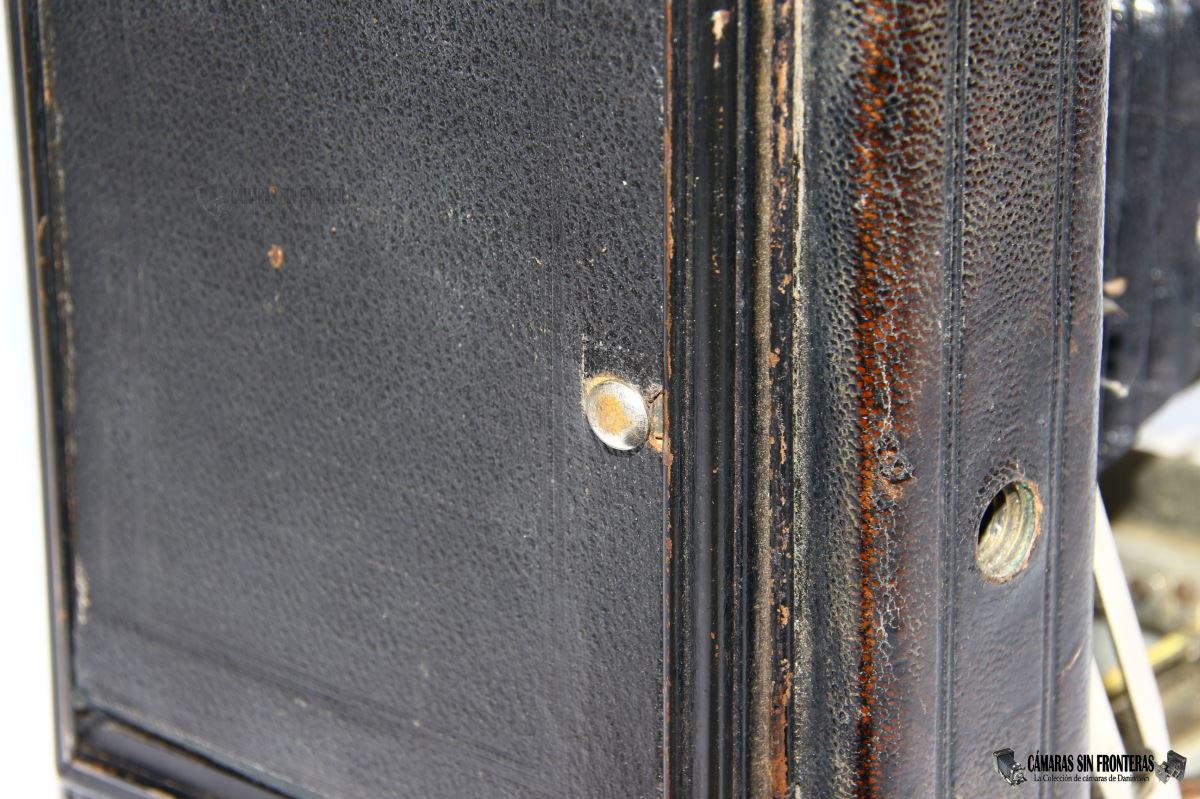

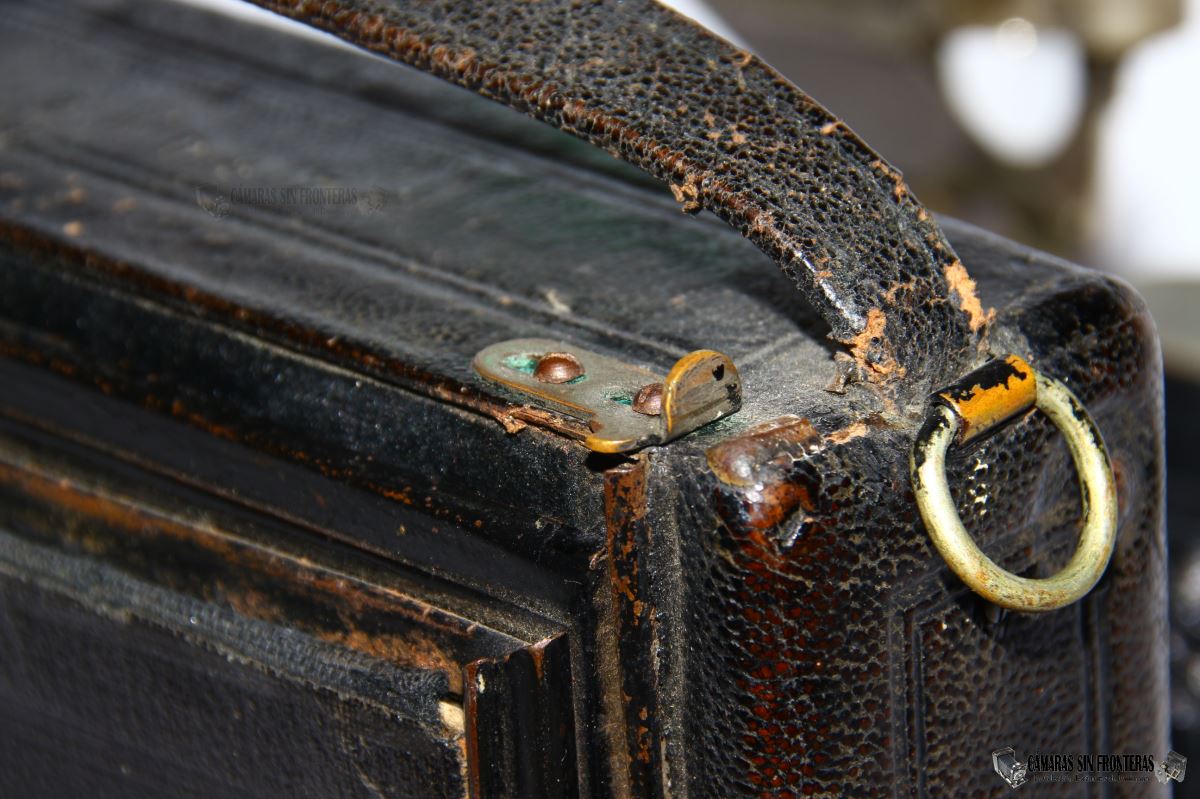

El número de serie del aparato (230875) lo encontramos estampado en el forrod e cuero, justo debajo del asa de transporte. Es un sitio inusual en otros fabricantes, así que si no lo sabemos de antemano o no buscamos bien, no lo encontraremos!
 |

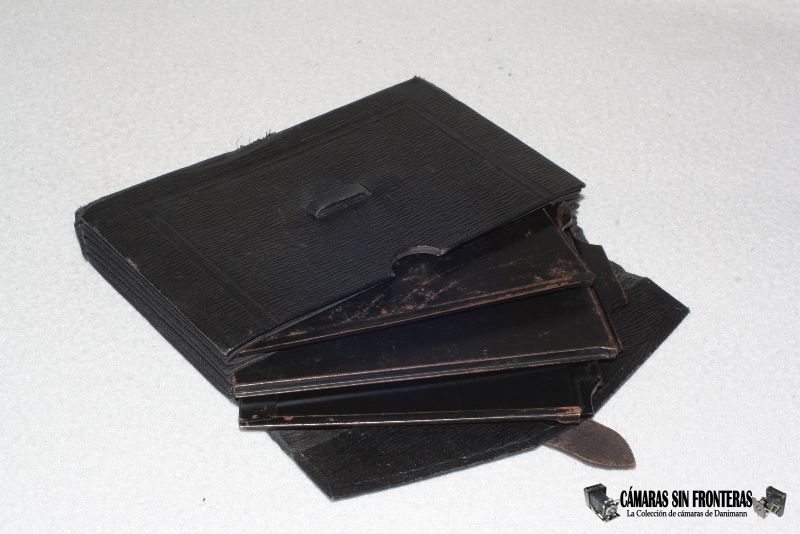

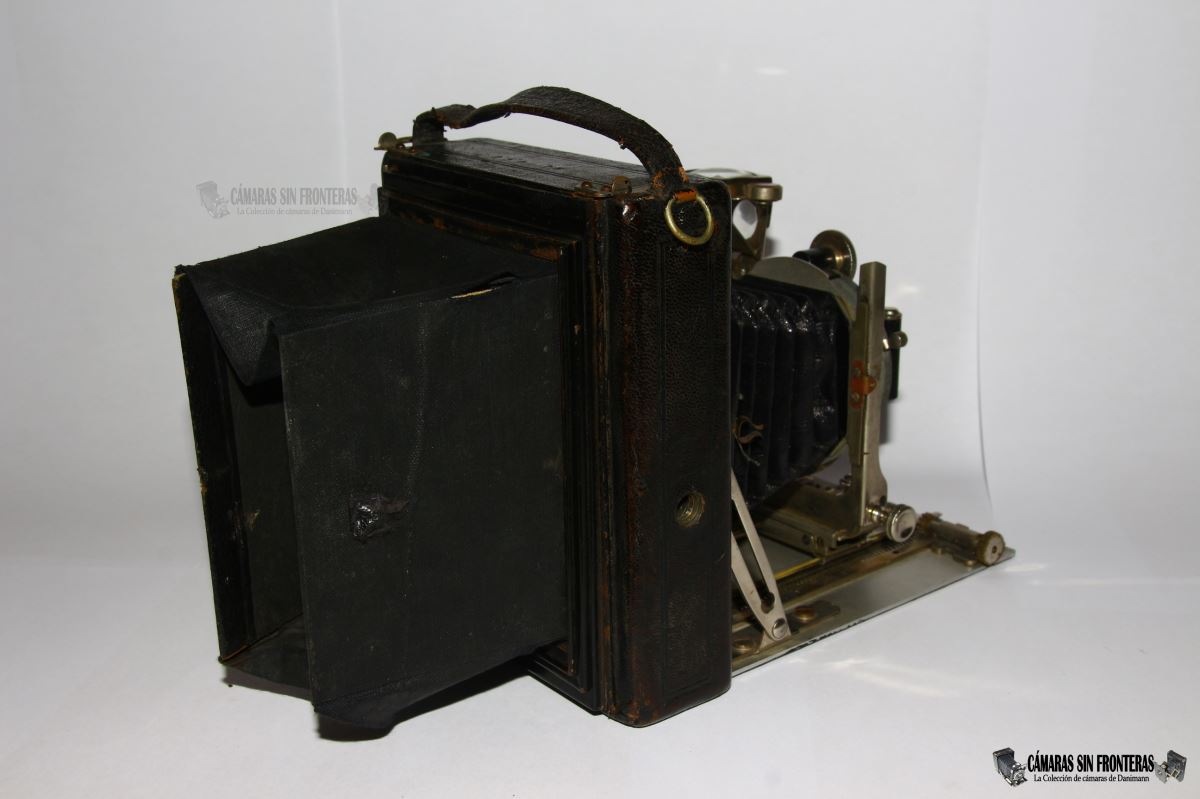

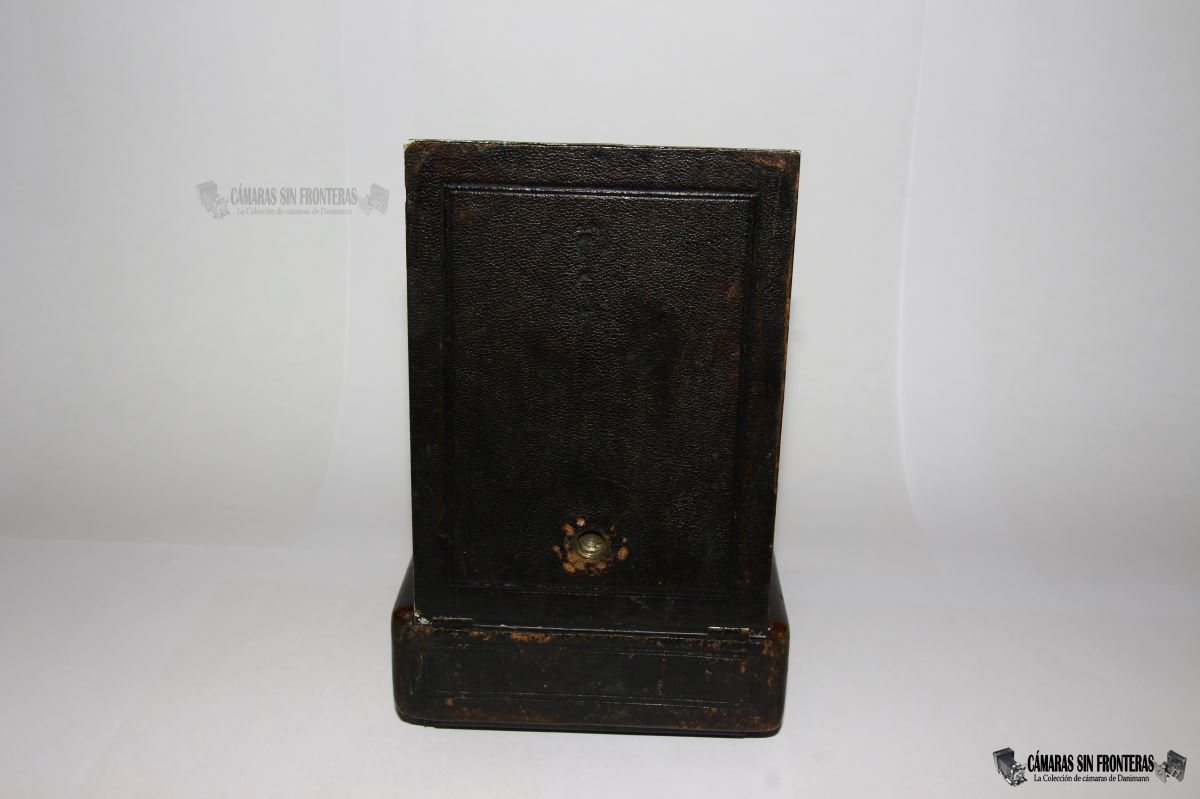

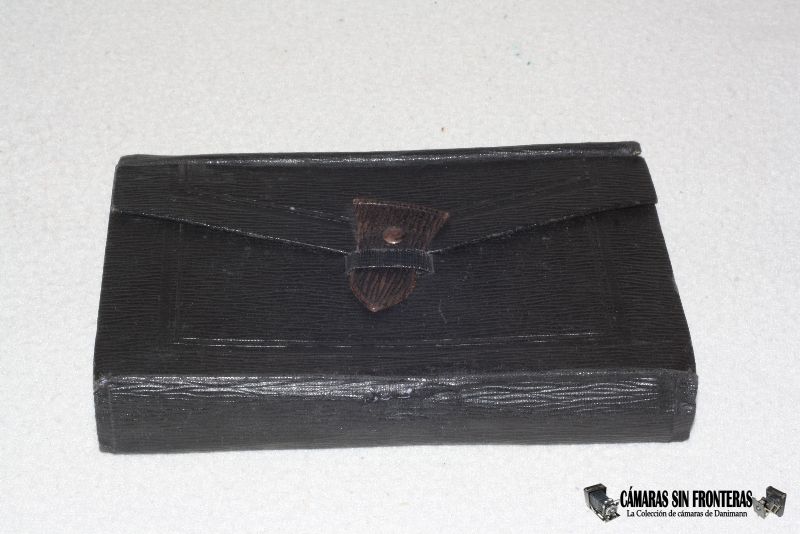

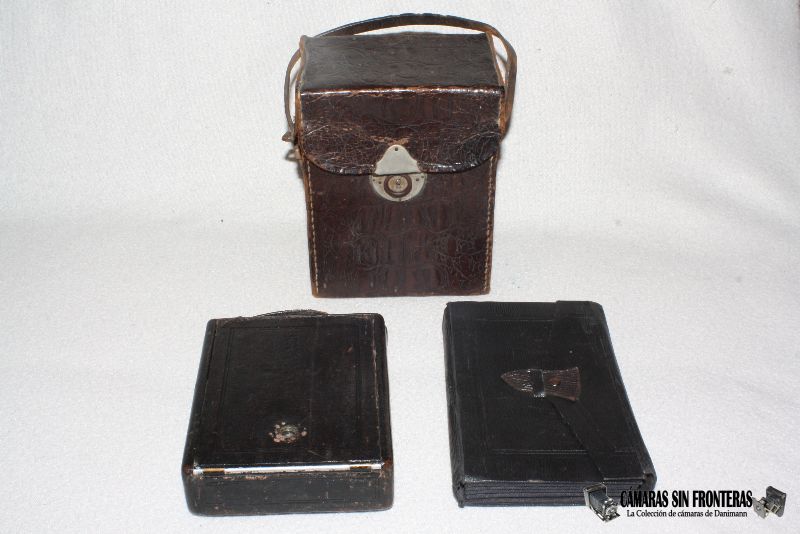

La cámara conserva su funda de cuero forrada en terciopelo y un estuche para 6 placas, dentro del que hay 3 portaplacas.
 |
 |
 |
En resumen una cámara de muy alto nivel, cuya sucesora una año después sería de las últimas cámaras Krügener propiamente dichas.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
Catálogos Krügener
 |
 |

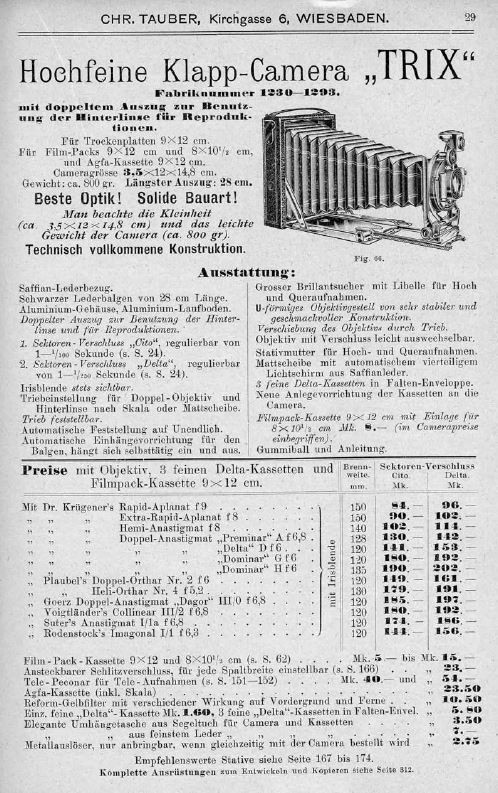

| Dr. Krügener Trix Nos. 1230-1293 Catálogo Christian Tauber 1908 |

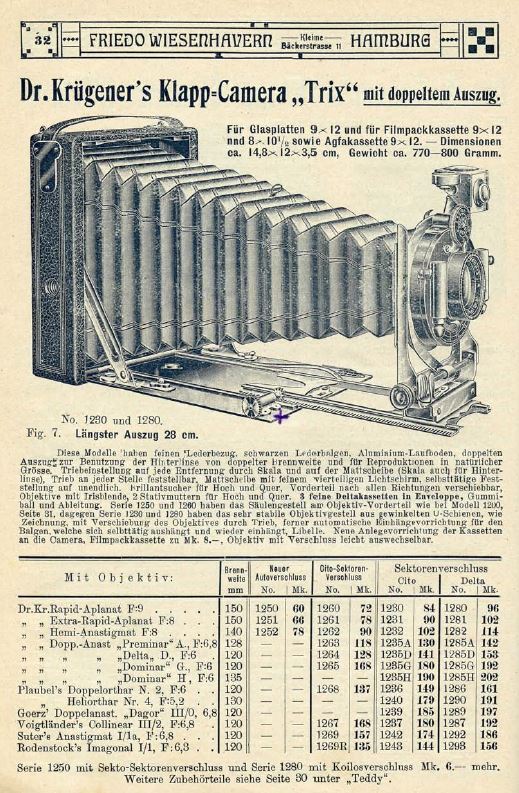

Dr. Krügener Trix Series. 1230 & 1280 Catálogo Friedo Wiesenhavern 1908 |
| Gracias a Kamerasamlingen.dk | |
 |

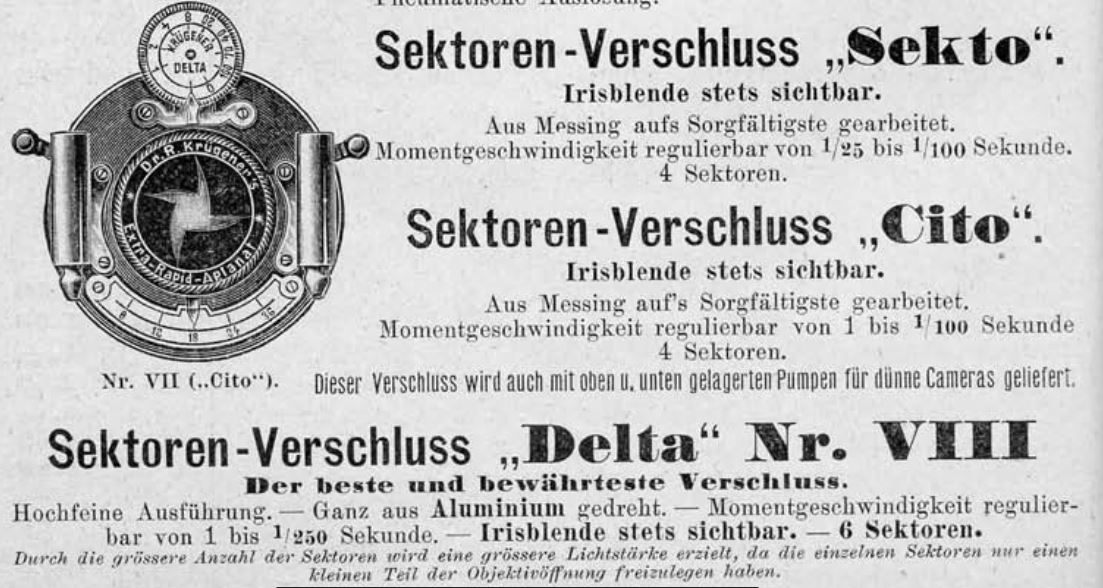

| Obturadores Krügener Catálogo Christian Tauber 1908 |
| Gracias a Kamerasamlingen.dk |
