Desmontando la Zeiss Ikon Erabox 52/2.
 |
| Zeiss Ikon Erabox 52/2 |
Aunque la Erabox/Baldur era la versión de bajo coste de la Box
tengor de 1932, en cuanto a desmontaje se refiere es exactamente igual, y la maquinaria es casi idéntica, ya que
principalmente se diferencia en que la Erabox no tiene selector de enfoque, y el selector de (2) diafragmas se localiza en
otro sitio. Sólo necesitaréis un destornillador plano fino y un trapo que no suelte pelusa para la limpieza.
A partir de estos modelo, los visores se hicieron más grandes y transparentes, por lo que se puede ver a simple vista si
estén sucios o no, con lo que sabréis si merece la pena abrir la cémara. A no ser que hayáis de reparar el
obturador.

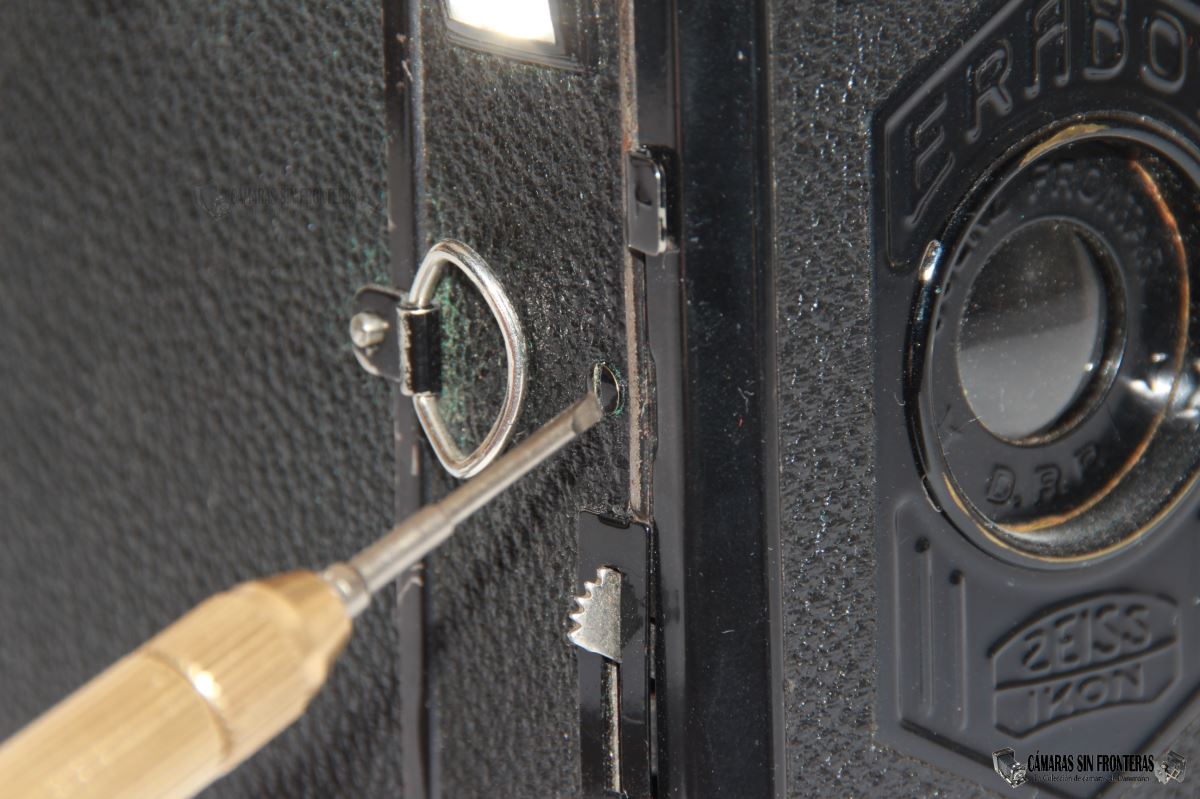

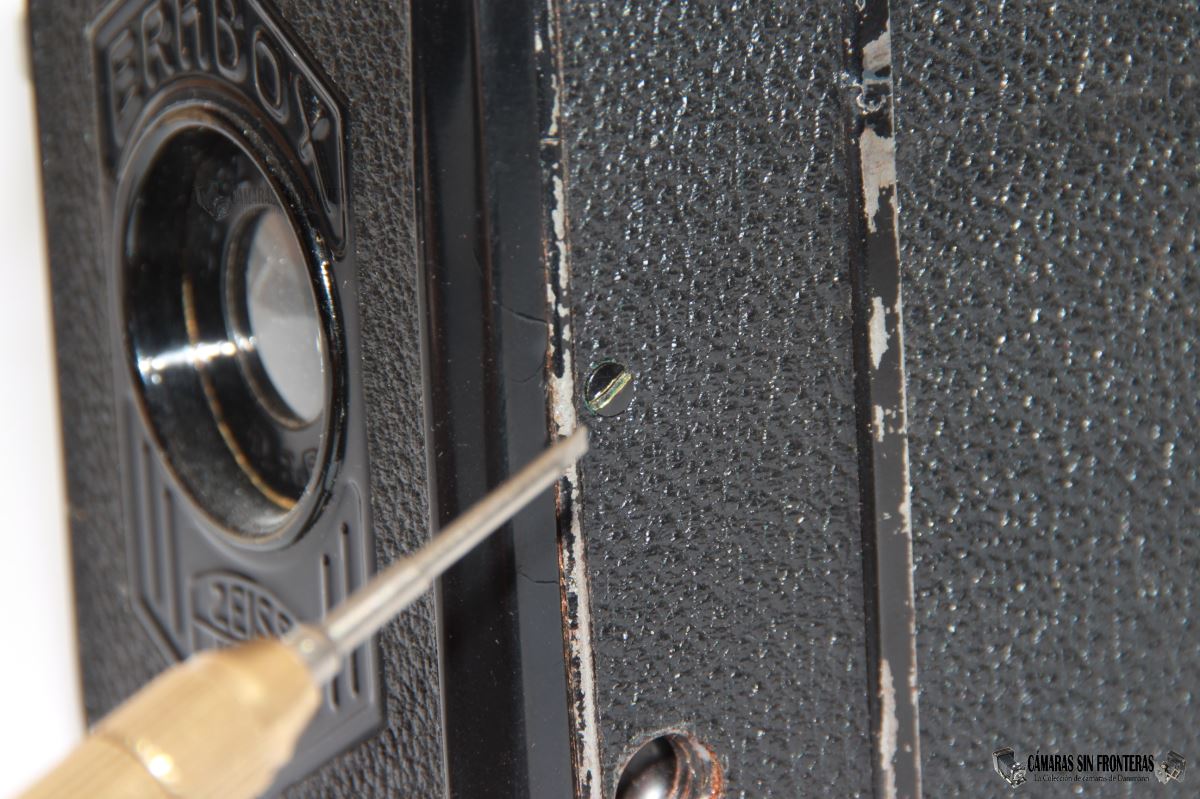

Como en modelos anteriores, sólo hay dos tornillos que se encargan de sujetar la tapa frontal a la
cémara, aunque ésta vez se encuentran en los laterales y no en la parte superior/inferior de la camara. Los
removemos con un desatornillador plano fino.
 |
 |
| Tornillo derecho | Tornillo izquierdo |
Ahora retiramos la tapa frontal tirando de ella. No hay que preocuparse de ningún mecanismo u otra cosa que no veamos y quede enganchada al frontal.
 |
 |

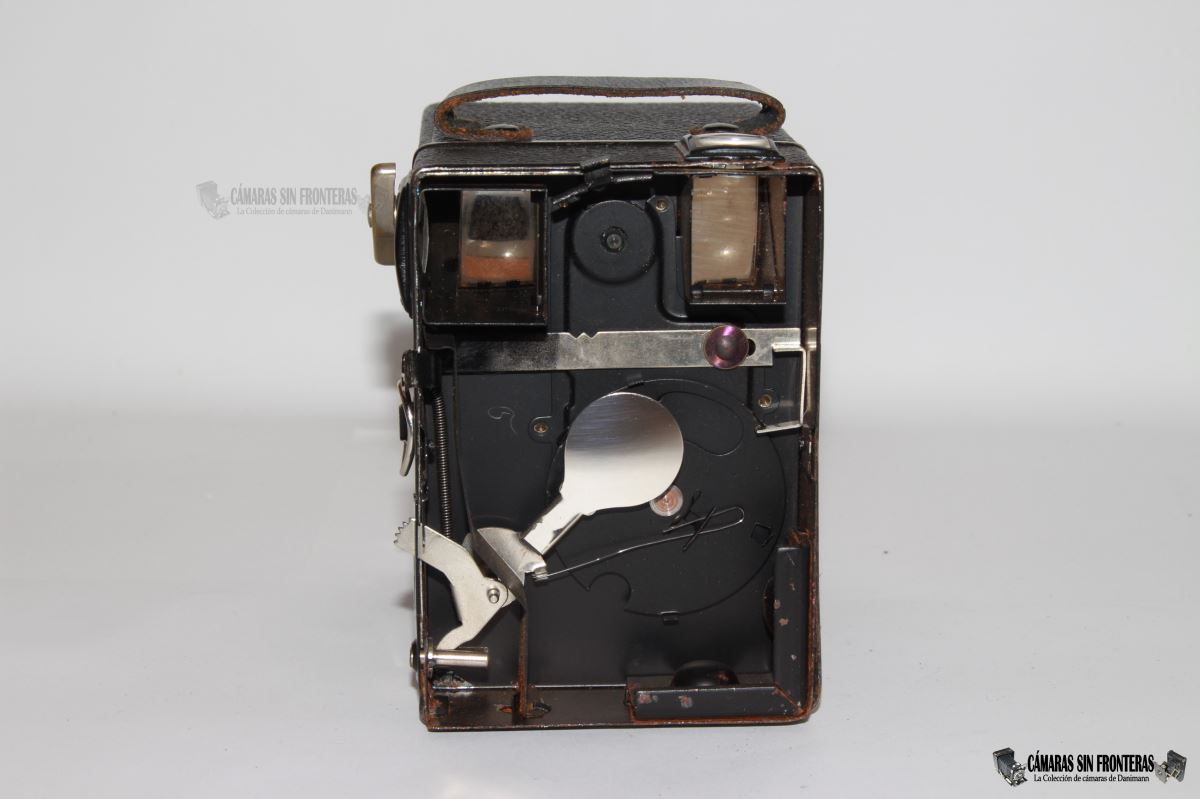

| Frontal extraido | maquinaria |

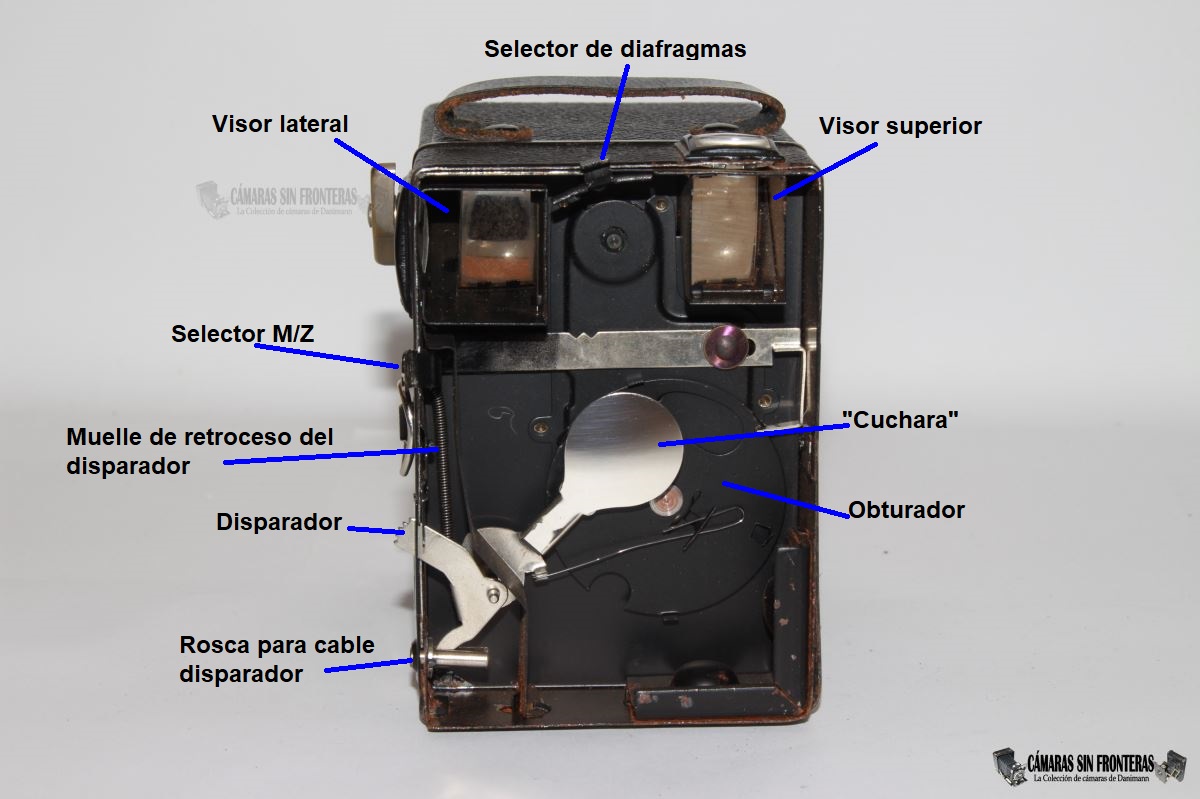

Una vez dentro, ya podemos contemplar la maquinaria. Comparéndola con el el modelo superior Box tengor de 1933, vemos las diferencias
comentadas:
- Carece de ajuste de enfoque de distancias.
- El selector de diafragmas esté en otra posición y sólo ofrece 2 aperturas (f/11, f/16).
- El selector de disparo M/Z es el mismo, pero carece de una pequeña lengüeta para mantenerlo en posición.
Por lo demás son técnicamente iguales.
 |
 |
 |

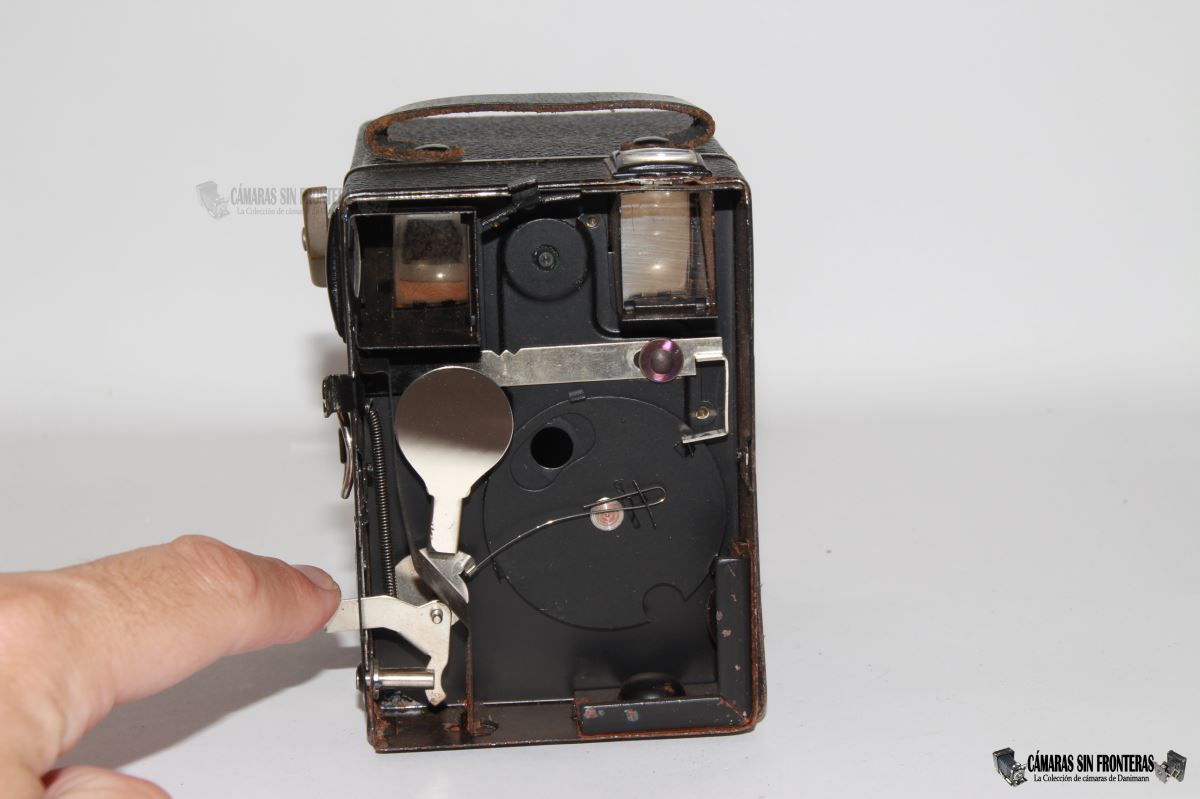

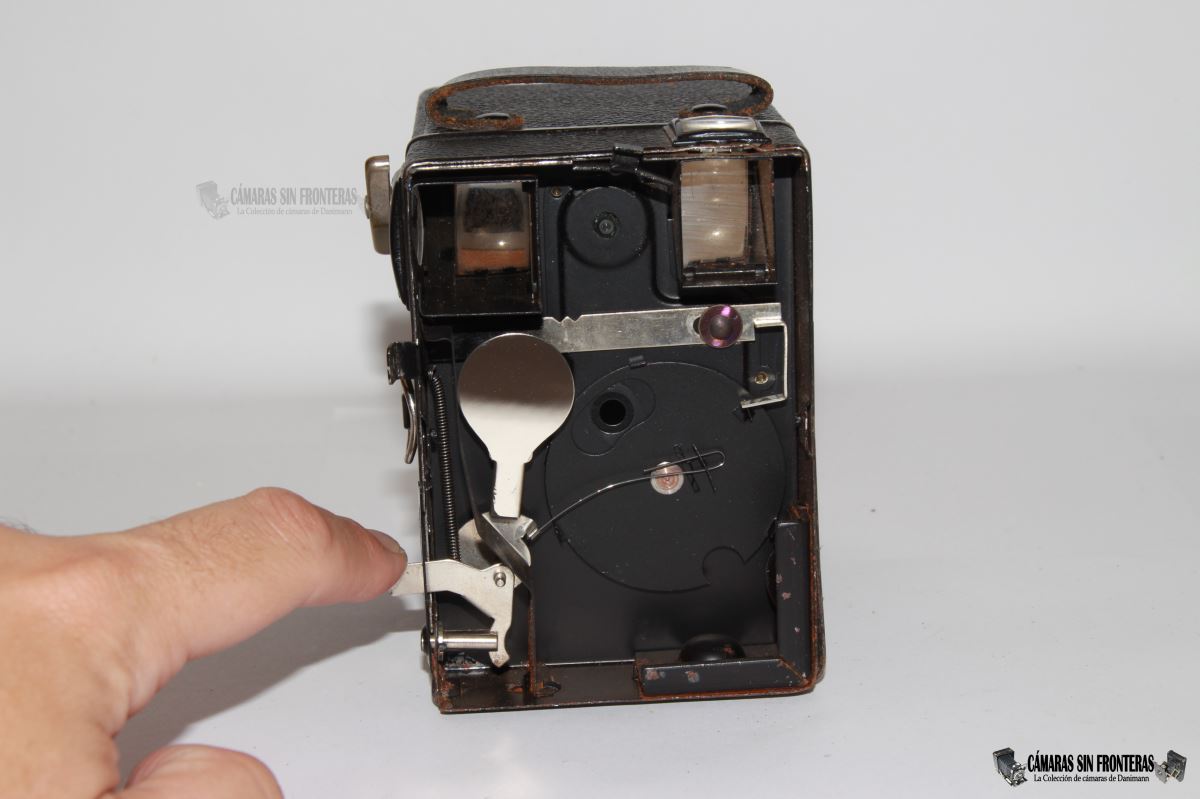

| Diafragma 1:11 | Diafragma 1:16 |
 |
 |

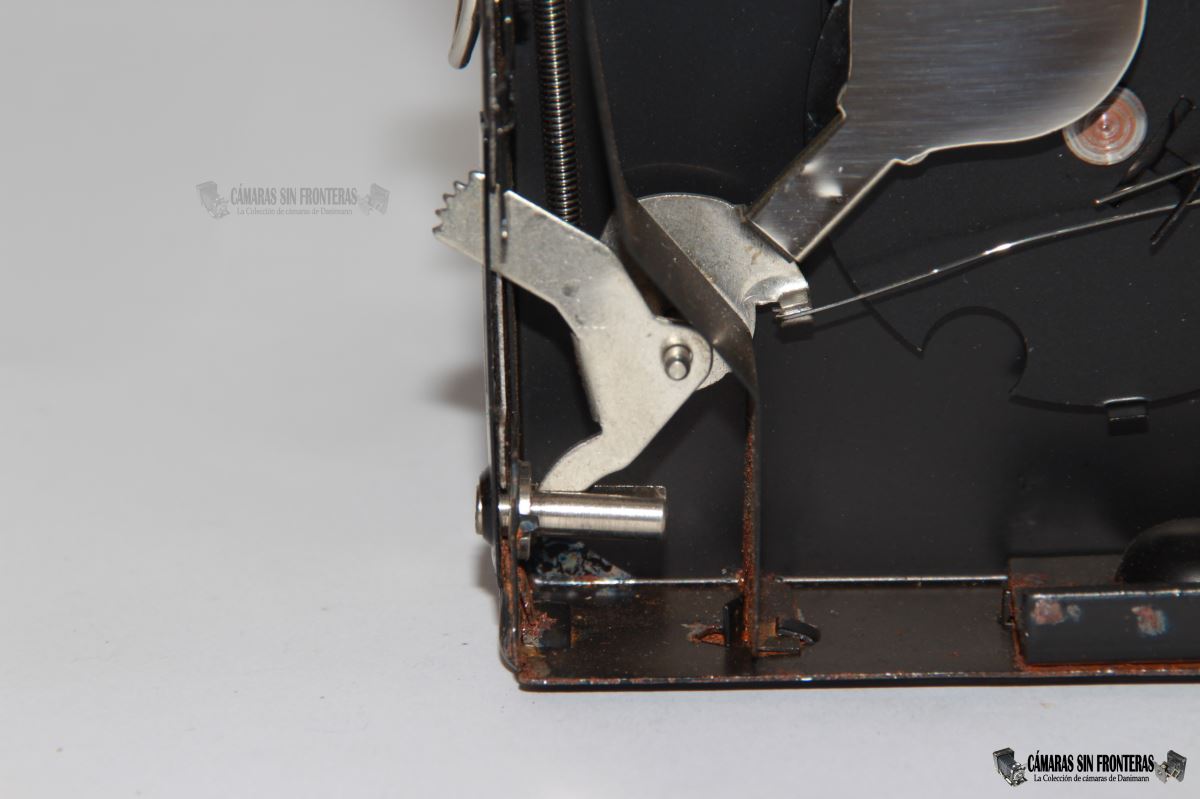

| Disparador y rosca para cable |

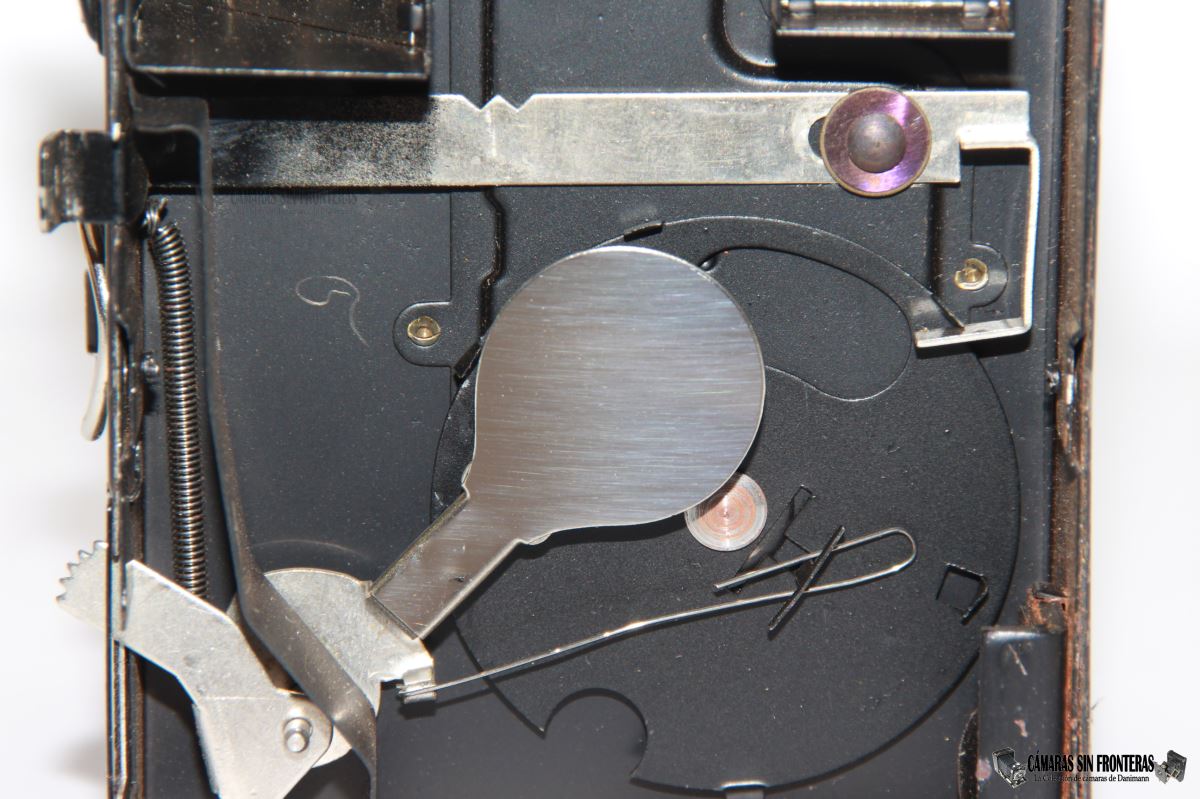

"Cuchara" para proteger al obturador del paso de luz accidental |
Aprovechamos ahora para limpiar bien el interior de polvo y suciedad, y sobre todo las lentes y espejos. Si no estén rotas y no hay que cambiarlas, mejor no aventurarse a desmontarlas. Se pueden limpiar con un paño y con bastoncillos higiénicos para las partes donde no alcance el paño con los dedos.
 |
 |

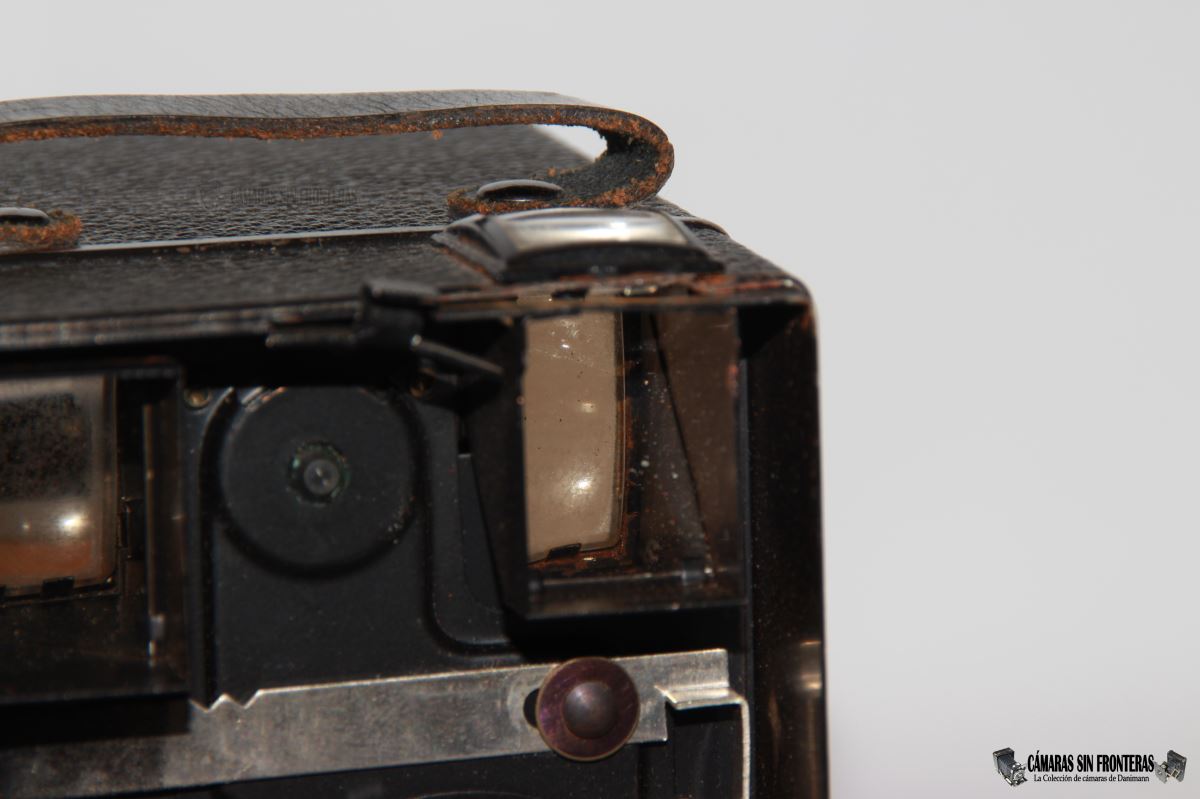

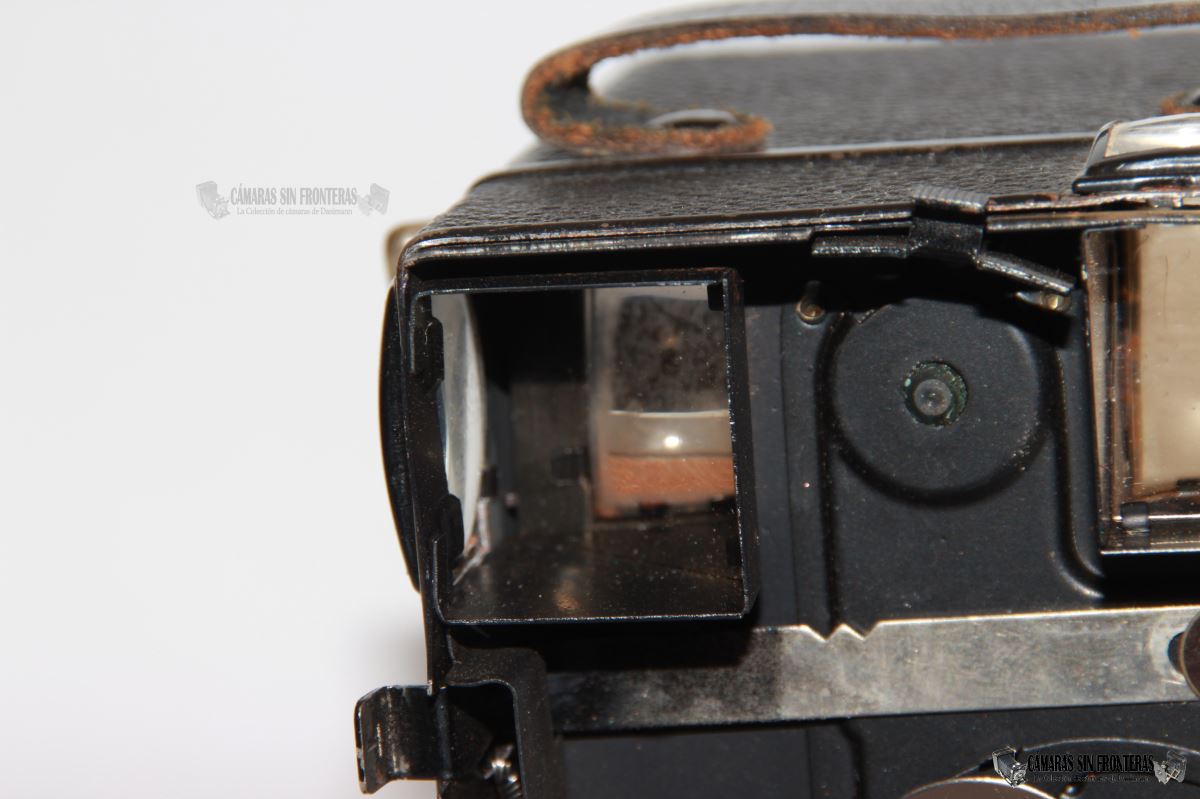

| Visor lateral | Visor superior |
Si alguna parte del obturador falta o esté rota (no es aquí el caso) podréis identificarla
fécilmente y repararla caso necesario.
Montarla de nuevo es tan fécil como desmontarla; poned de nuevo la tapa frontal, cuidando que las lengüetas de la
tapa frontal donde se alojarén los tornillos, queden por dentro y no por fuera de la cémara.
Aquí veis en video cómo funciona el obturador en sus dos posiciones.
