Desmontando la Zeiss Ikon Box Tengor 51/2 Baldur (Erabox).

Zeiss Ikon Box Baldur 51/2 Modelo 1934

Aunque la Baldur era la versión de bajo coste de la Box tengor de 1932, en cuanto a desmontaje se refiere es exactamente igual, y la maquinaria es casi idéntica, ya que principalmente se diferencia en que la Baldur no tiene selector de enfoque, y el selector de (2) diafragmas se localiza en otro sitio. Sólo necesitaréis un destornillador plano fino y un trapo que no suelte pelusa para la limpieza.

A partir de estos modelo, los visores se hicieron más grandes y transparentes, por lo que se puede ver a simple vista si están sucios o no, con lo que sabréis si merece la pena abrir la cámara. A no ser que hayáis dereparar el obturador.

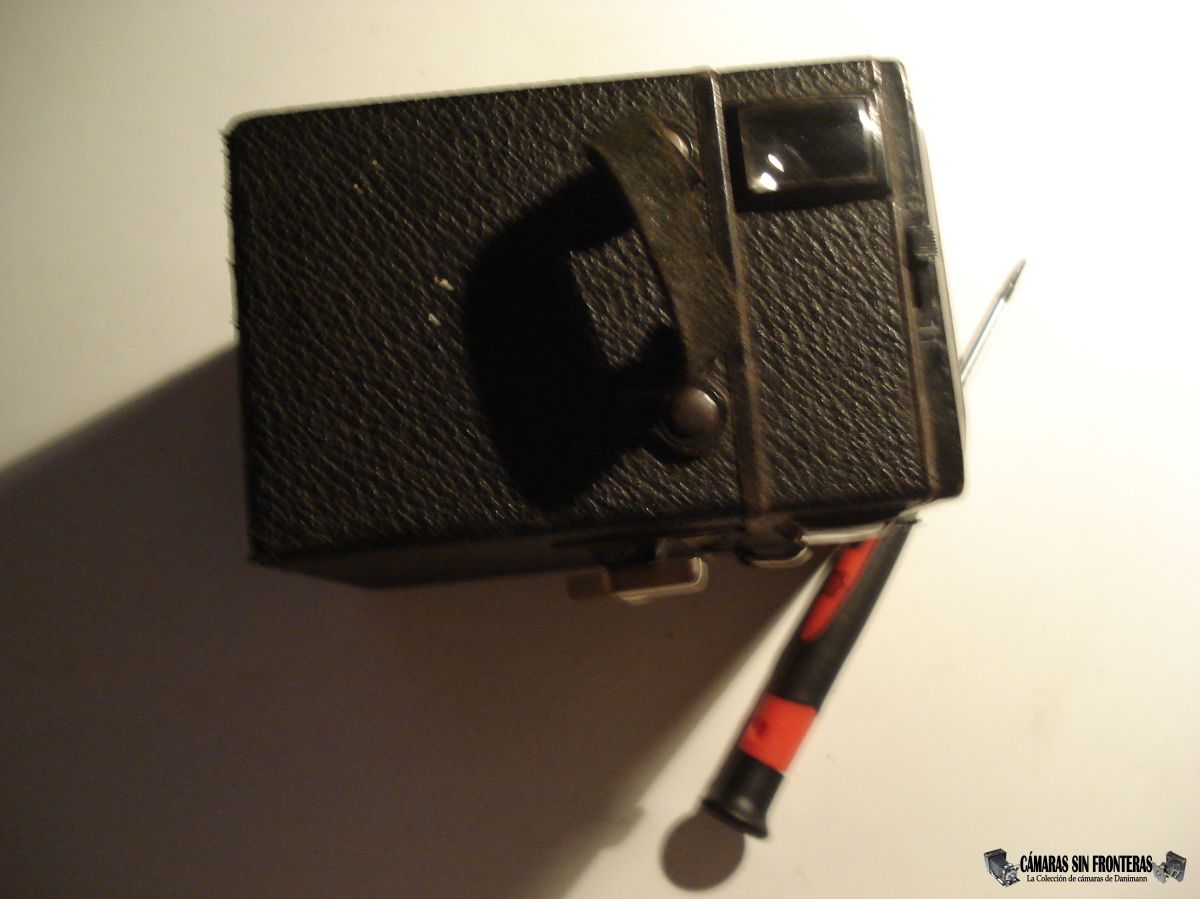

Vista superior	Visores lateral/superior

Como en modelos anteriores, sólo hay dos tornillos que se encargan de sujetar la tapa frontal a la cámara, aunque ésta vez se encuentran en los laterales y no en la parte superior/inferior de la cámara. Los removemos con un desatornillador plano fino.

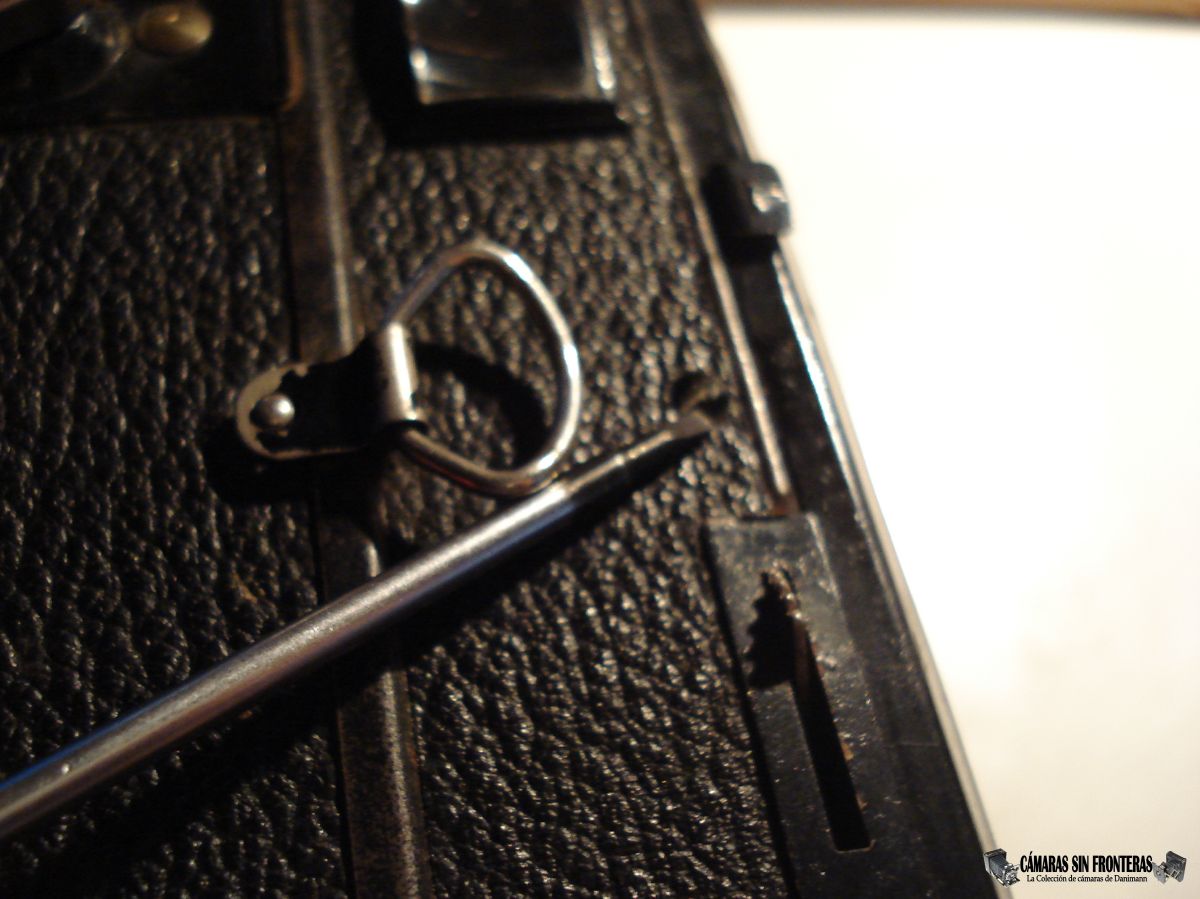

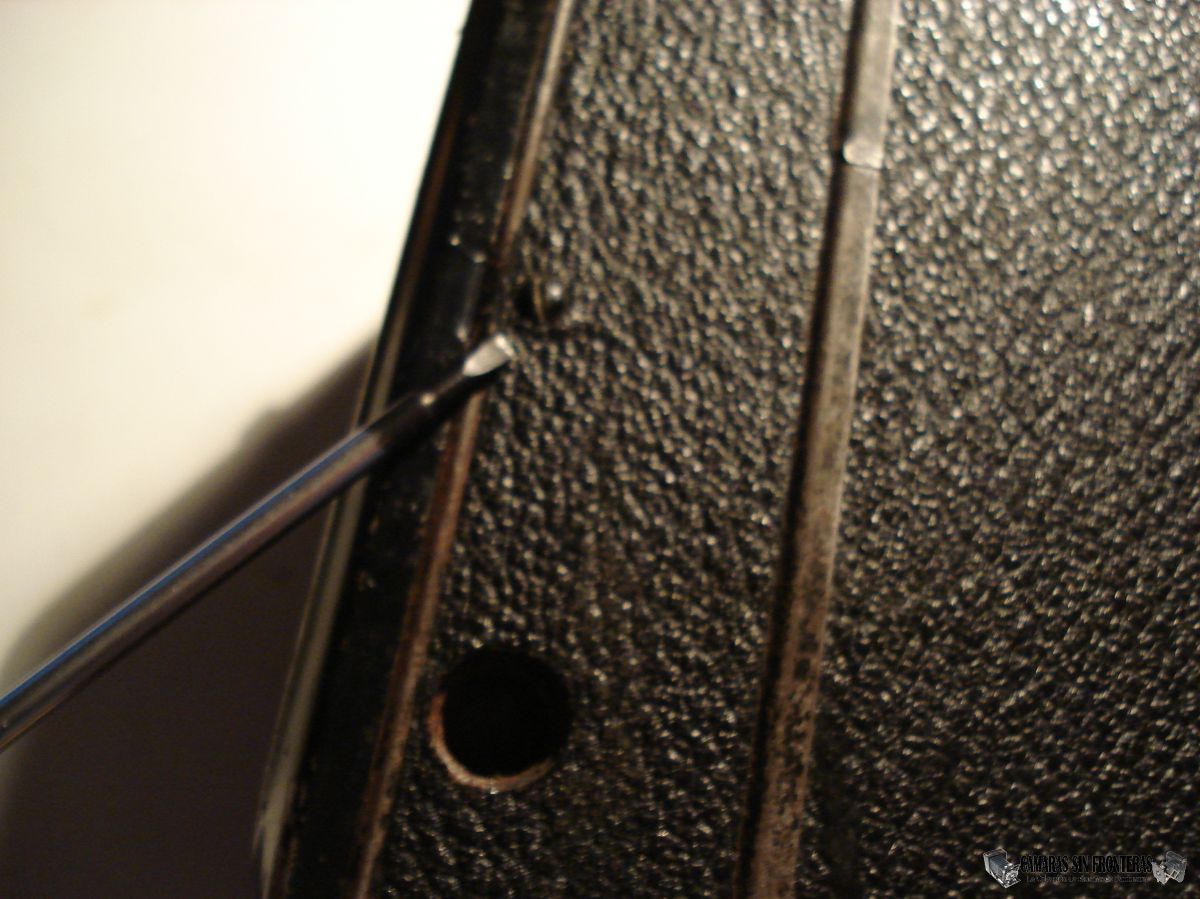

Tornillo derecho	Tornillo izquierdo

Ahora retiramos la tapa frontal tirando de ella. No hay que preocuparse de ningún mecanismo u otra cosa que no veamos y quede enganchada al frontal.

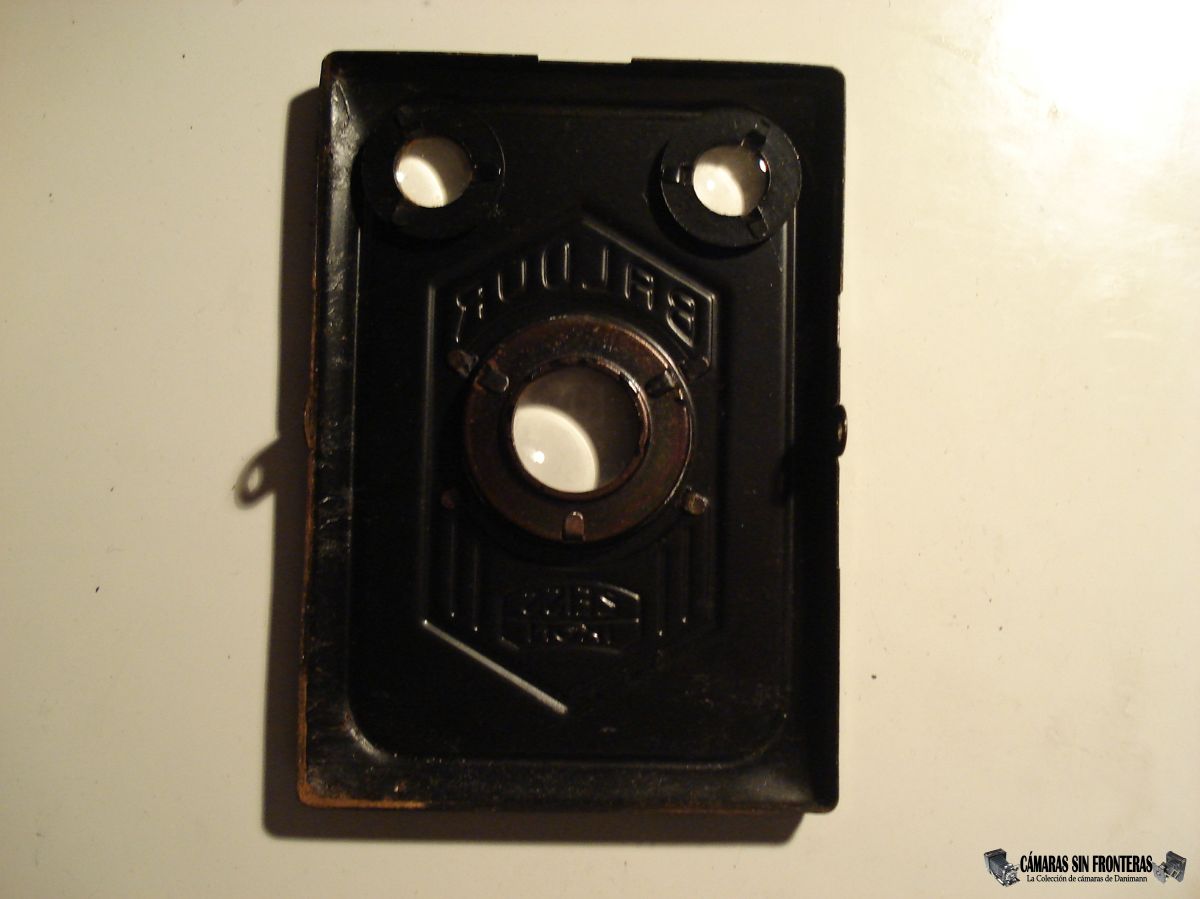

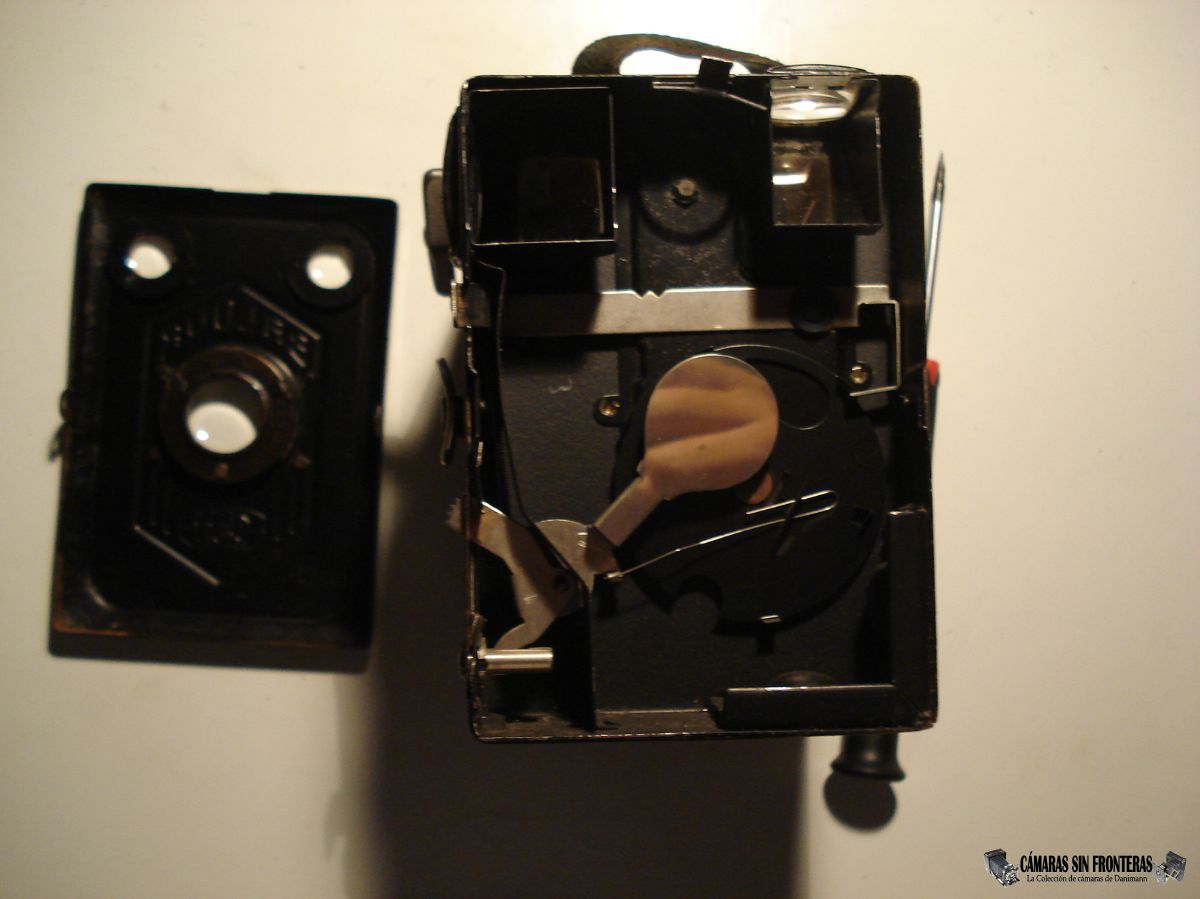

Frontal extraido	Frontal por detrás

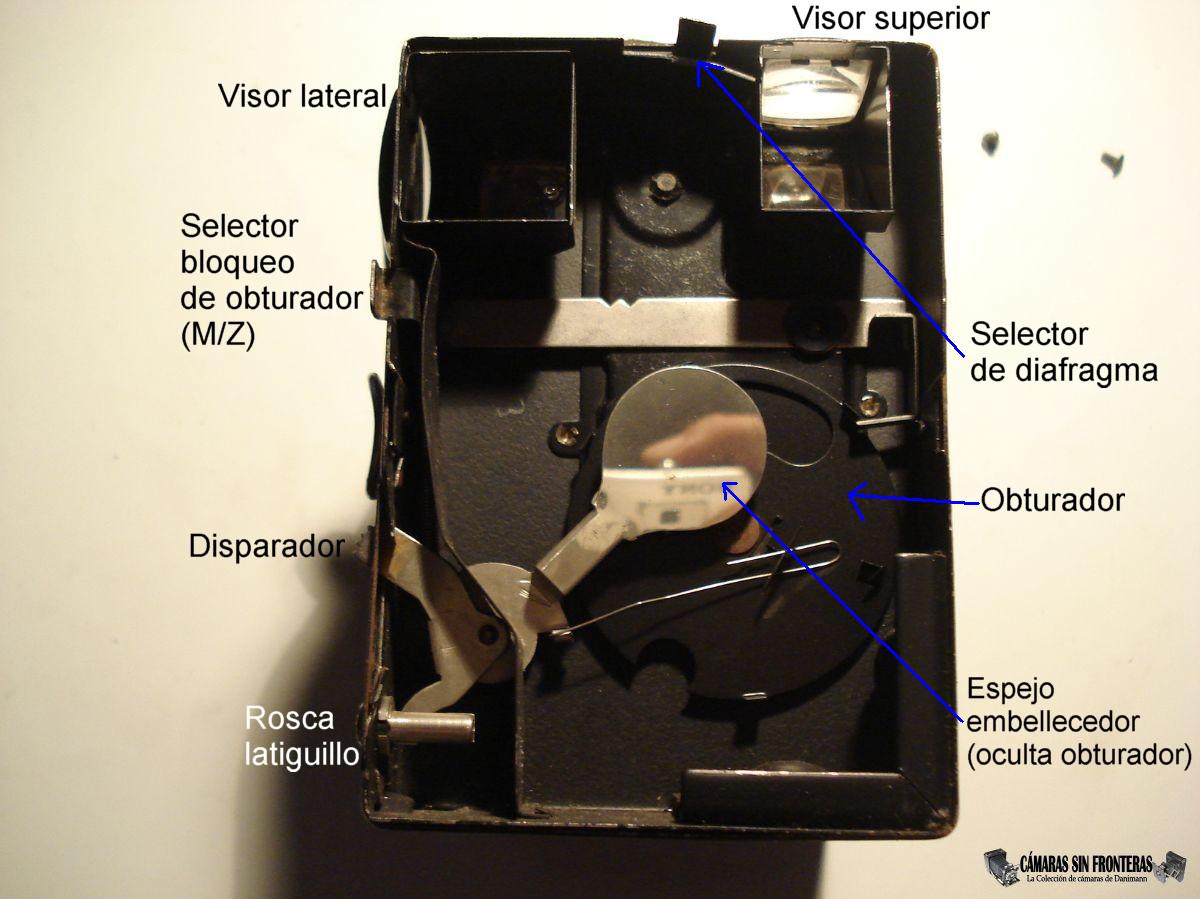

Una vez dentro, ya podemos contemplar la maquinaria. Comparándola con el el modelo superior Box tengor de 1933, vemos las diferencias comentadas:
- Carece de ajuste de enfoque de distancias.
- El selector de diafragmas está en otra posición y sólo ofrece 2 aperturas (f/11, f/16).
- El selector de disparo M/Z es el mismo, pero carece de una pequeña lengüeta para mantenerlo en posición.

Por lo demás son técnicamente iguales.

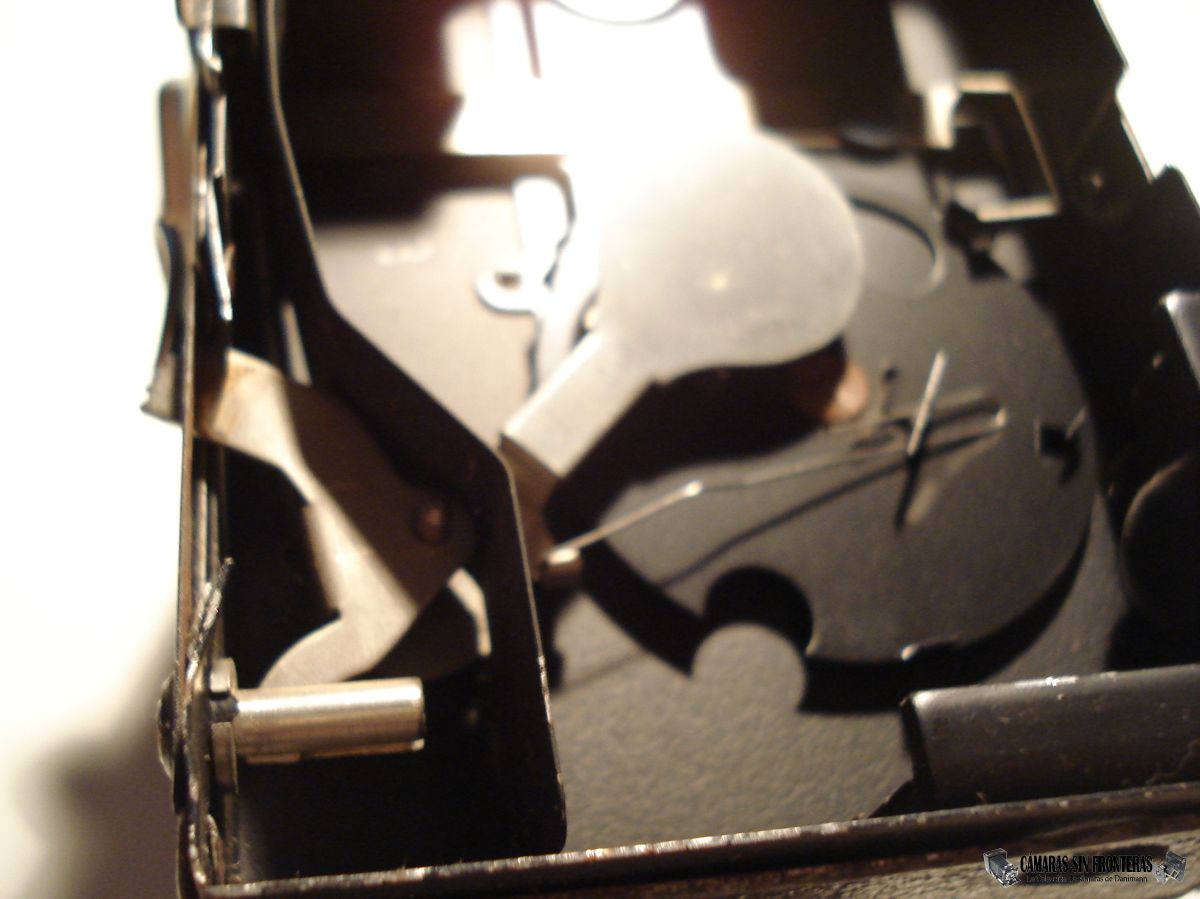

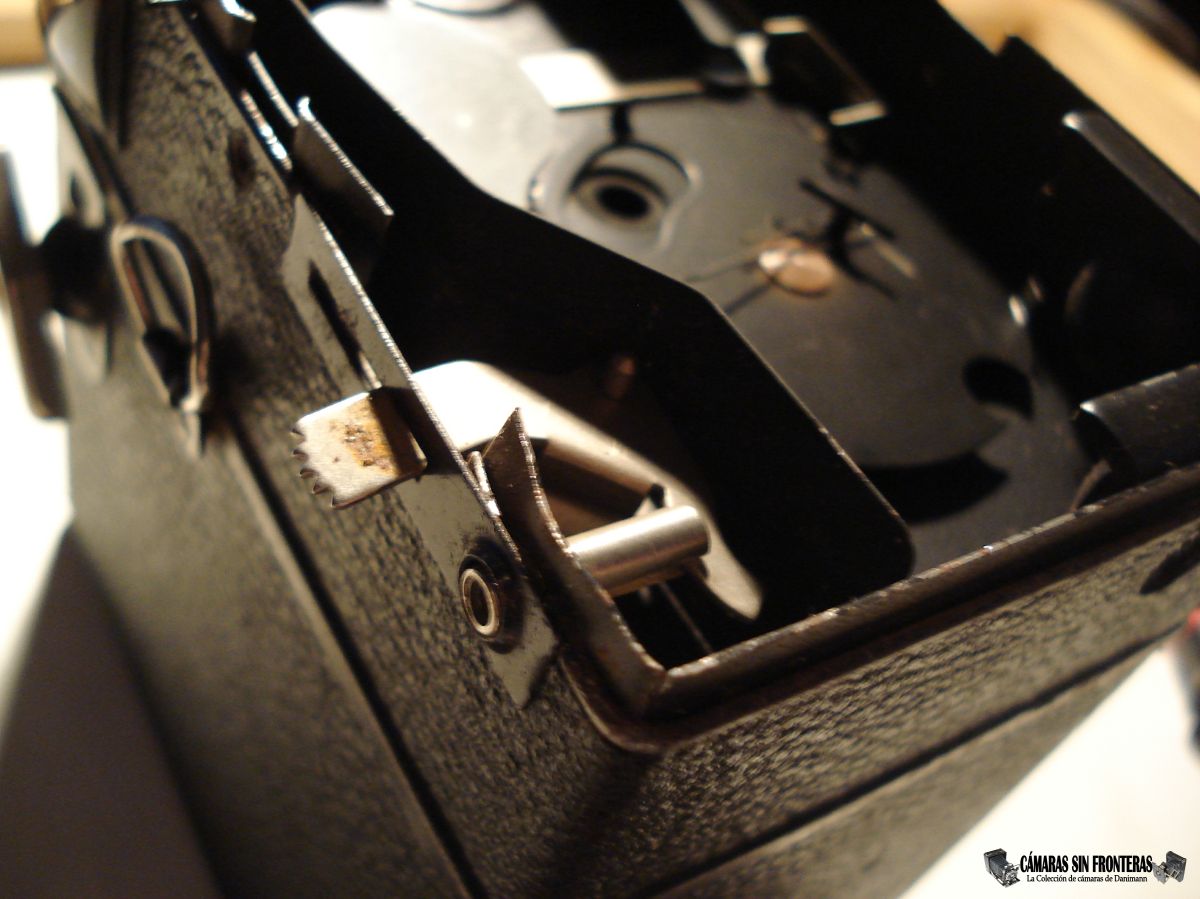

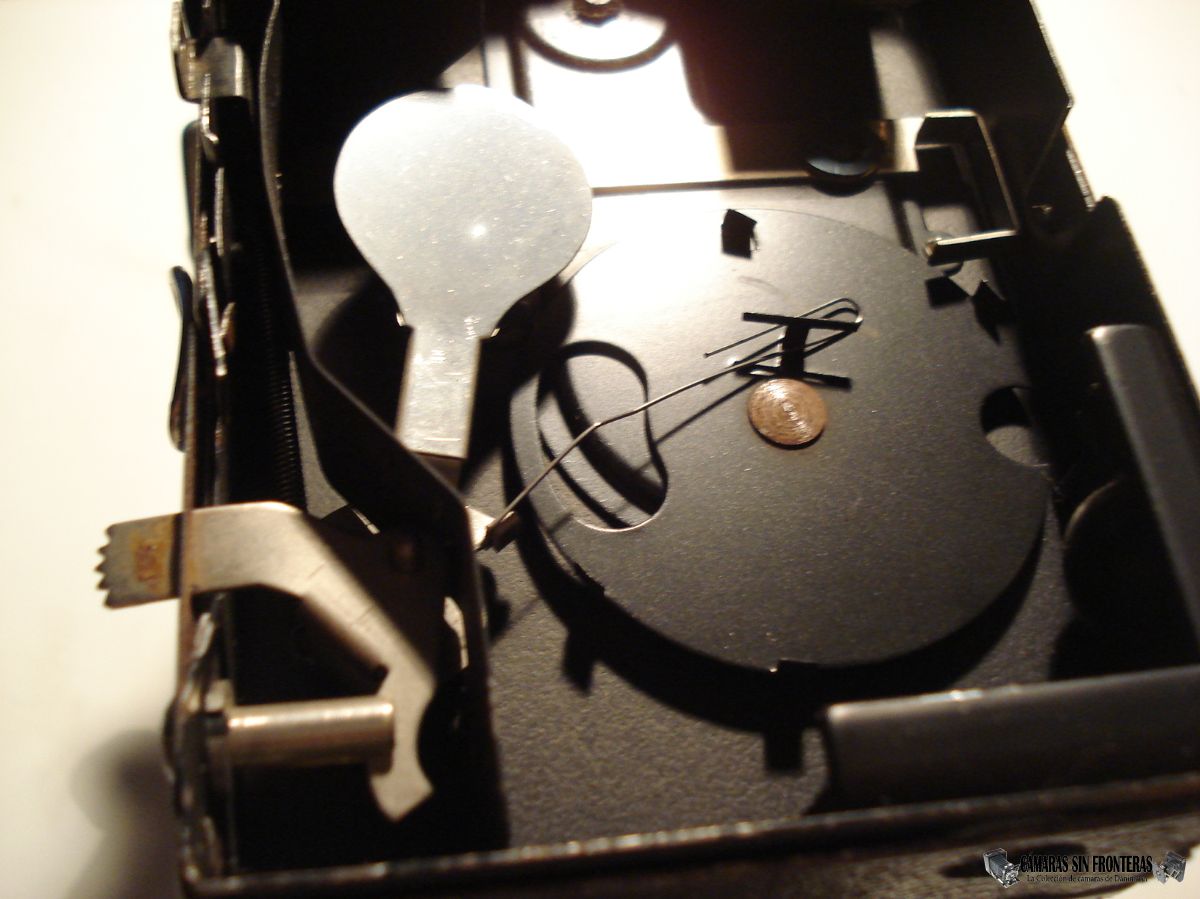

Obturador sin accionar	Obturador accionado	Detalle del disparador

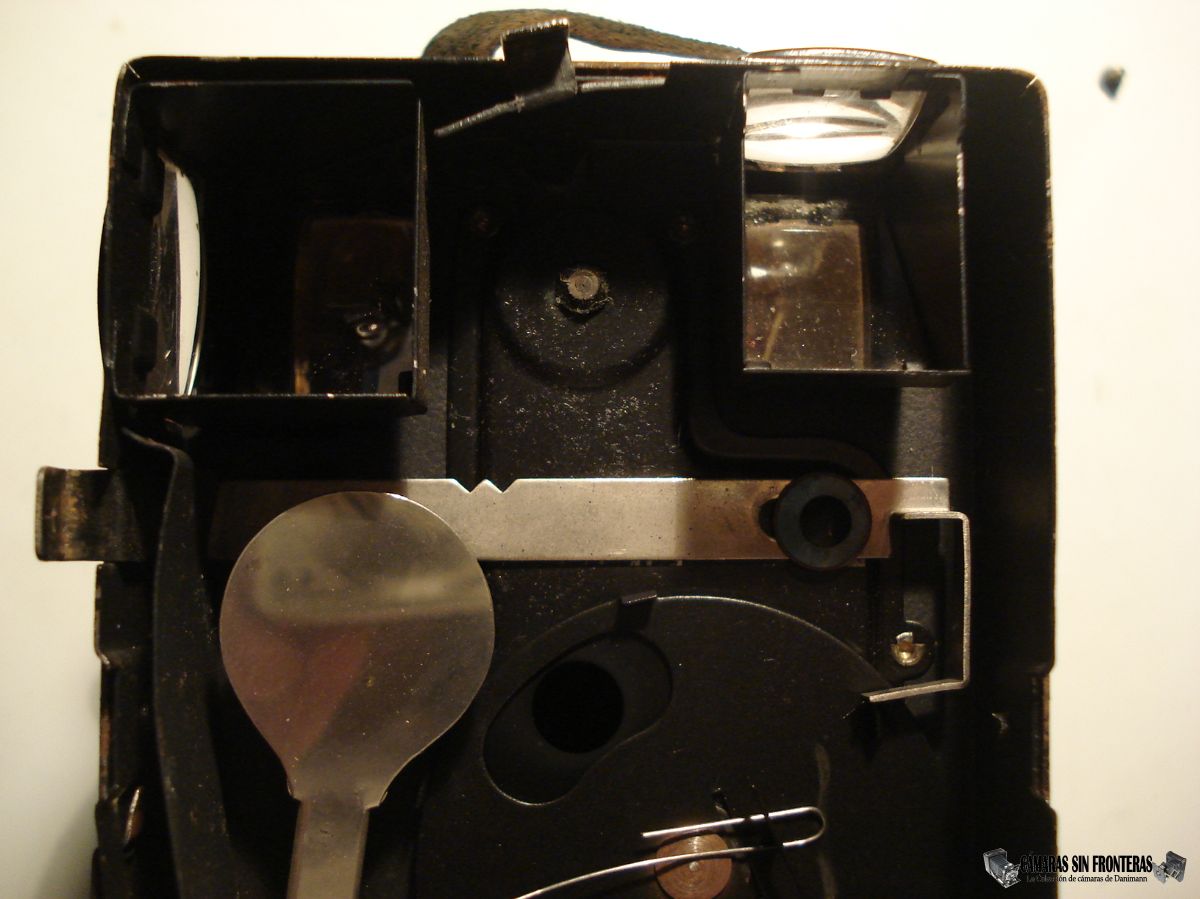

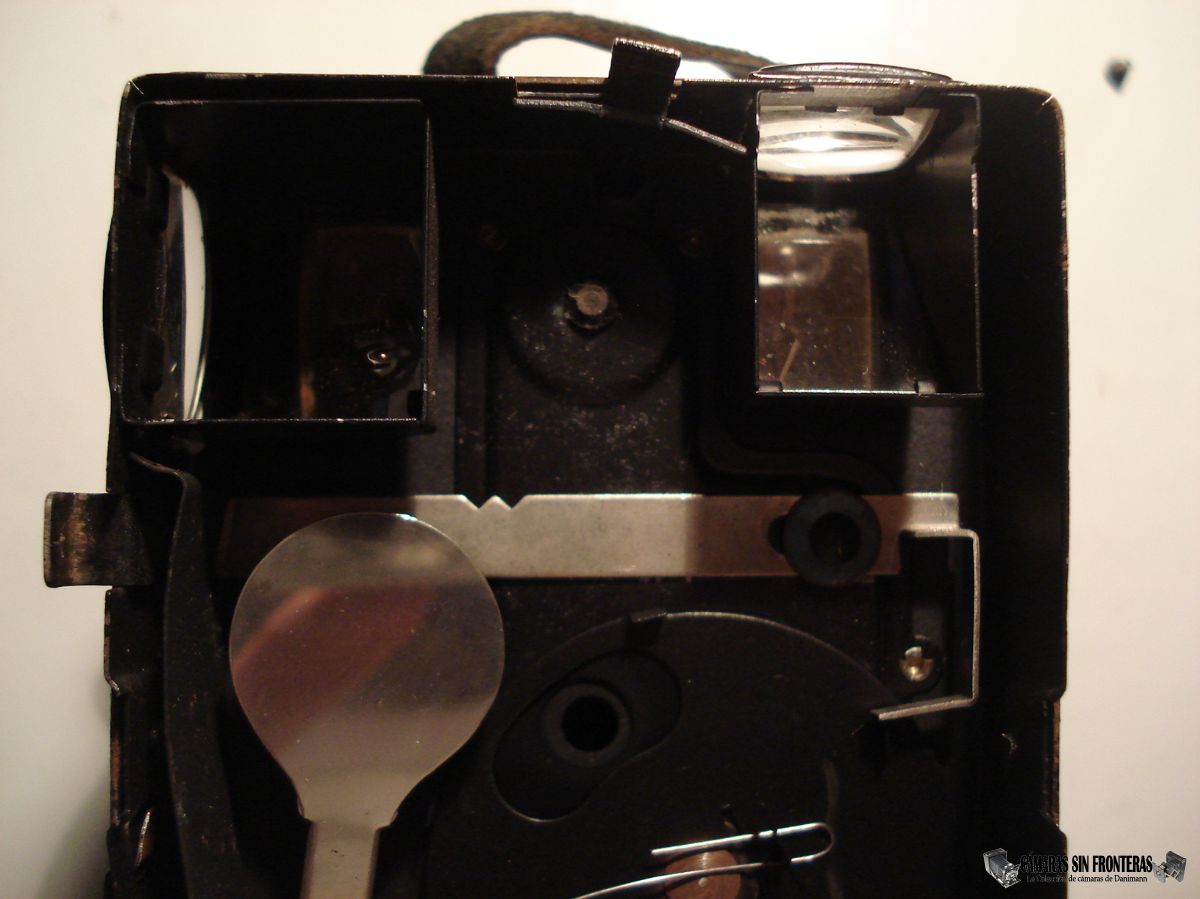

Diafragma 1:11	Diafragma 1:16

Aprovechamos ahora para limpiar bien el interior de polvo y suciedad, y sobre todo las lentes y espejos. Si no están rotas y no hay que cambiarlas, mejor no aventurarse a desmontarlas. Se pueden limpiar con un paño y con bastoncillos higiénicos para las partes donde no alcance el paño con los dedos.

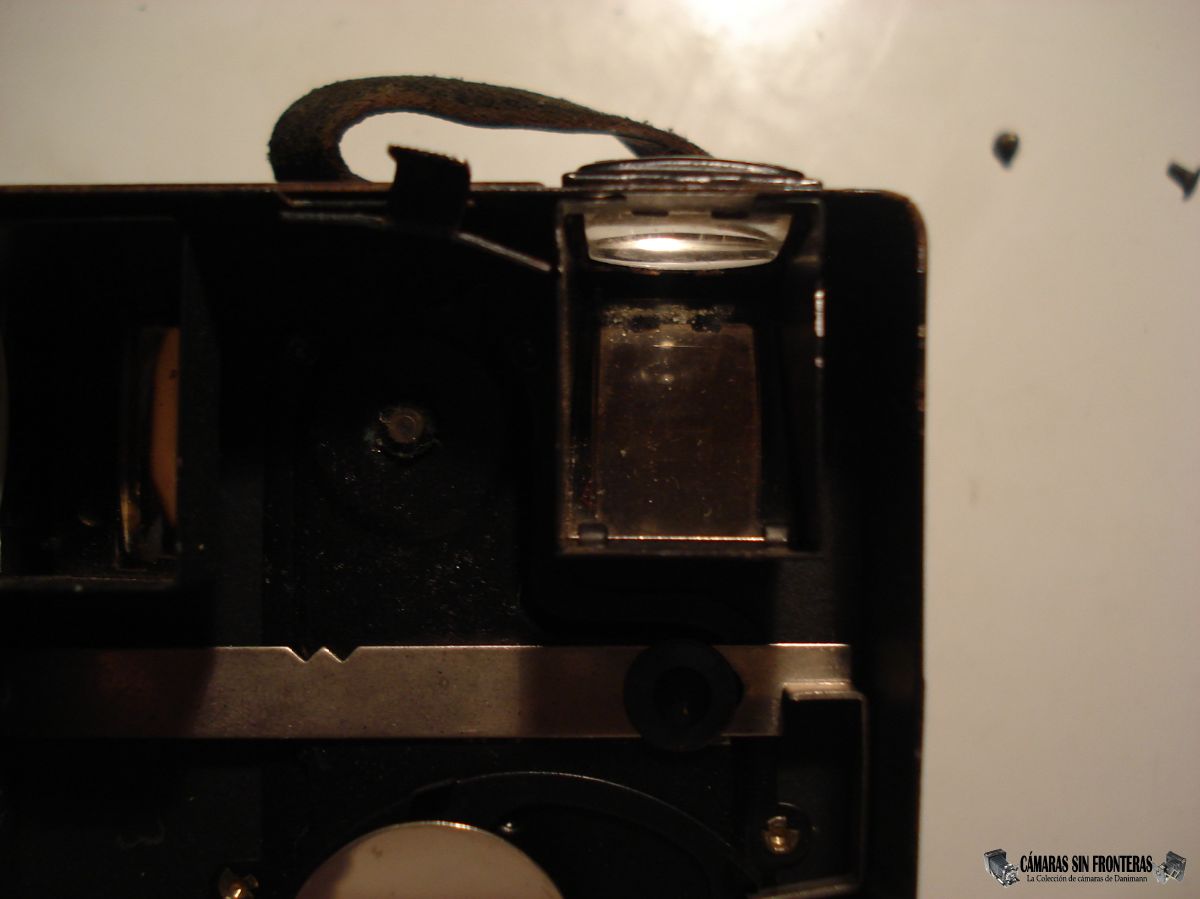

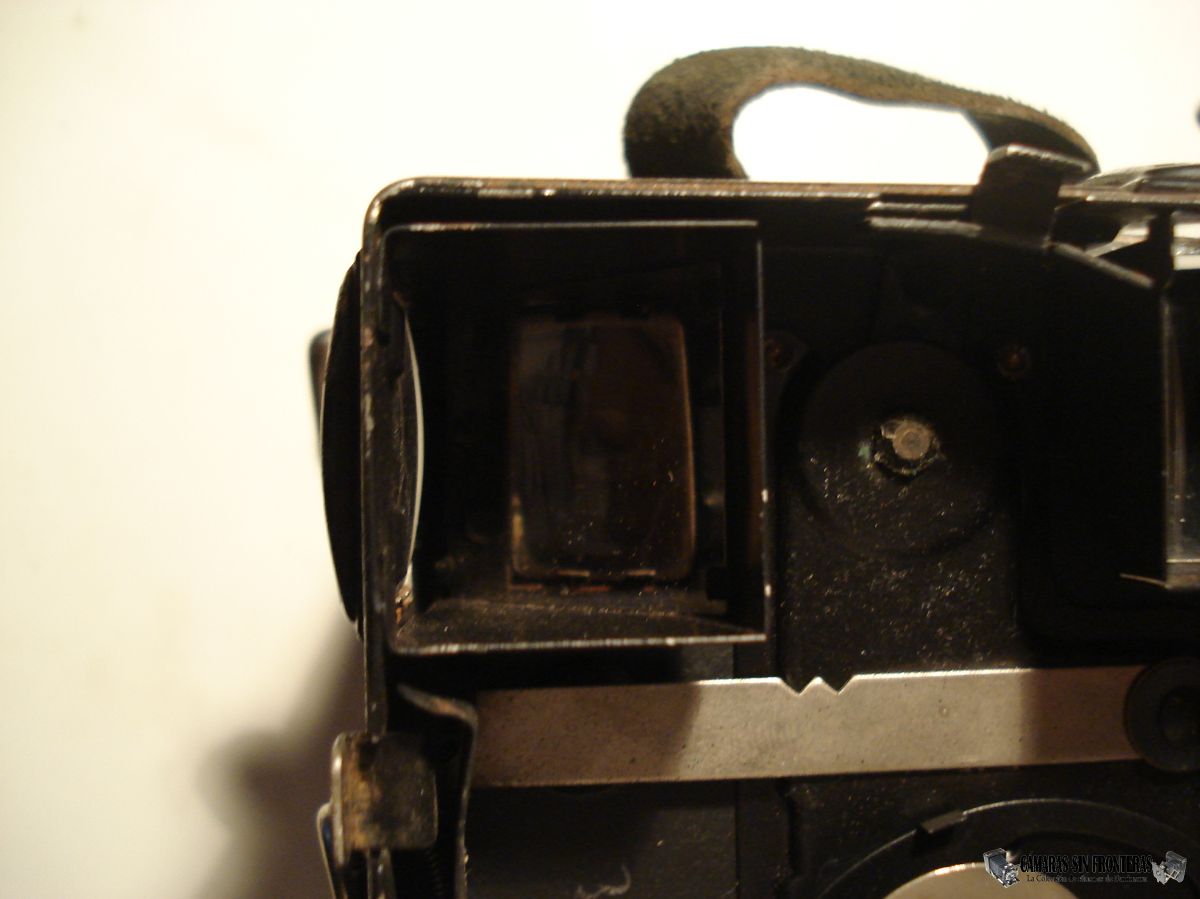

Espejo/visor lateral	Espejo/visor superior

Si alguna parte del obturador falta o está rota (no es aquí el caso) podréis identificarla fácilmente y repararla caso necesario.

Montarla de nuevo es tan fácil como desmontarla; poned de nuevo la tapa frontal, cuidando que las lengüetas de la tapa frontal donde se alojarán los tornillos, queden por dentro y no por fuera de la cámara.

Aquí veis en video cómo funciona el obturador en sus dos posiciones.
