La evolución del obturador fotográfico en imágenes
Sabido es (y sino, ya os lo digo yo) que los primeros obturadores fotográficos no eran más que una tapa de quita y pon delante del objetivo o incluso la propia mano o un trapo en muchos casos. Objetivos más "elaborados" incluían una lámina unida al mismo que subía y bajaba el fotógrafo para realizar la exposición. Esto era así, por supuesto, debido a que las exposiciones del material fotográfico sensible (fueran placas de plata, colodión húmedo u otras) eran tan largas (varios minutos en el mejor de los casos) que no era requerido ningún sistema especial para cortar la luz a un tiempo especialmente exacto.
Por supuesto, eso cambiaría con el tiempo. En 1866 Steinheil en Alemania y Dallmeyer en los EEUU introdujeron el sistema aplanático/RapidRectilinear, que sería ampliamente usado. Luego más o menos a partir de 1890 gracias por un lado al uso de material fotográfico más sensible (entre otros los ofrecidos por Eastman o AGFA) y al desarrollo de ópticas más potentes (como el "boom anastigmático" iniciado por los Protar de Carl Zeiss), se hicieron necesarios sistemas que dejaran pasar la luz en cantidades "medibles" de pocos segundos, o fracciones de los mismos.
Ya no era posible, con el cronómetro en la mano, recolocar la tapa en el objetivo tras tiempos de 1/10s, 1/50s y mucho menos 1/100s, así que se empezaron a desarrollar diversos tipos de obturadores mecánicos que lograran ésto.
Por lo que he podido encontrar, no sería hasta finales de los años del Siglo XIX que empezarían a desarrollarse diversos métodos para ofrecer obturaciones temporales en rangos medibles, siendo su desarrollo más intenso a partir de mediados de los 1880´s. Esta conclusión la saco de que no se encuentran casi patentes ni anuncios de obturadores en catálogos hasta 1884, lo que quiere decir que no había necesidad de los mismos hasta esa fecha o poco antes.
Al principio salieron los más diversos métodos y aparatos de obturación. Obturadores que se situaban delante o detrás de las lentes, incluso dentro de la cámara misma. Se probaron y desarrollaron los más diversos métodos: obturadores de "guillotina", de láminas, centrales, de plano focal...Al principio eran accionados por simples muelles o incluso gomas elásticas. Más tarde se pasó a los engranajes y los pistones y peras pneumáticas, luego vinieron los mecanismos de relojería y los cables disparadores y así un largo etcétera hasta los obturadores digitales de hoy en día.
En este artículo simplemente quiero plasmar una representación temporal visual con imágenes del avance de los obturadores, sin detenerme en detalles técnicos o históricos de los mismos. Dicha información que ahora me salto puede ser de gran interés, pero haría que este artículo se extendiera hasta el infinito y no quiero escribir ningún libro (al menos, no de momento!). Aún así dicha información podréis consultarla igualmente algún día con suerte si logro acabar otro artículo que estoy redactando en detalle sobre los obturadores centrales y del que ya tengo casi terminada la (muy extensa) parte de Wollensak.
Ordenaré los obturadores de forma temporal según su aparación y no según su descatalogación. Algunos obturadores fueron un fracaso y otros tuvieron un gran éxito (vendiéndose casi invariados por décadas). Algunos seguramente ni se llegaron a fabricar a pesar de haber sido patentados, debido a la falta de alguien que comprara dicha patente. Aquí no los voy a recoger a todos, sino a los que considere más representativos, ya que de lo contrario de nuevo me extendería demasiado en este artículo (aunque me conozco y se que acabaré incluyendo todo lo que encuentre...).
Tened también en consideración que me quiero centrar en los obturadores que se podían adquirir "como tal". Al principio (hablo del Siglo XIX) el fotógrafo se compraba la cámara y aparte el objetivo u objetivos que quería usar con la misma (que es otro mundo, mucho más grande incluso que el de los obturadores) y luego se compraba el obturador (en cuanto los hubo) que podía acoplar al objetivo o, algo más tarde, comprar juntos (obturador + objetivo). Con el tiempo, las cámaras se empezaron a vender directamente con objetivo y obturador (como hoy en día) y los obturadores dejaron de venderse "sueltos". Por lo tanto en principio me limito a una franja en el tiempo en la que dichos obturadores se podían comprar por separado, para lo cual me gusta poner como barrera temporal la Segunda Guerra Mundial. No es algo exacto pero sí bastante aproximado. Así pues este artículo empezará en 1883 y acabará en 1939-1945 o poco después, lo cual no quiere que tras esa fecha no existan más obturadores!
Os mostraré obturadores de todos los tipos que encuentre interesantes y/o convenientes para el artículo, lo cual de nuevo no significa que no existan más, como ya os he comentado. No mostraré obturadores que vengan integrados como parte de una cámara (como mormalmente los obturadores integrados de cámaras de cajón), obturadores estereoscópicos u obturadores modernos como arriba mencionado.
Algunos obturadores conservaban nombre pero cambiaban física y técnicamente con el tiempo; variaciones que no recogeré aquí. Así pues, englobo en una misma entrada a todas las variaciones del Compound de Deckel, pero considero diferentes al Compur y al Ring Compur o al Compur Rapid. Por lo tanto si miráis la lista y decís "Anda, pero si mi Ball Bearing Shutter es diferente al que postea éste!" Pues ya sabéis que posiblemente se tratará de una versión posterior (los hubo con y sin válvulas pneumáticas). Las imágenes que incluya se corresponderán en medida de lo posible a la versión más antígua de cada obturador. Hago esto de nuevo para no eternizarme más de lo necesario (que siempre me pasa, de todas maneras). Para poder ver la evolución particular de cada obturador, habréis de tener paciencia hasta que redacte el artículo correspondiente dentro del Gran Grimorio de los obturadores centrales.
Las fechas mostradas están obtenidas de la literatura de la que dispongo, de diversos catálogos en los que se anuncian los obturadores y en algunas ocasiones incluso de patentes de los mismos, en cuyo caso mencionaré la fecha de solicitud de patente (una "P" delante del año), no la de concesión (podían pasar de varios meses a años de una fecha a otra!). No puedo garantizar pues una exactitud del 100% en todas las fechas, pero sí que serán muy aproximadas cuando no exactas. Toda esta información os la ofrezco sin cargo, así que no me exijáis demasiado!
Por ello veréis que muchas fechas van seguidas de interrogante, sobre todo las de descatalogación. Cualquiera que tenga información gráfica que me ayude a eliminar interrogantes está invitado a participar!
Por último mencionar que este artículo no habría sido posible sin todo el trabajo realizado por Mathew Brody al hacer públicos en su páginas decenas y decenas de catálogos de los principales proveedores americanos de finales del Siglo XIX y principios del Siglo XX y por Sylvain Halgand que ha hecho lo propio con los catálogos franceses.
Igualmente agradecido a los muchos catálogos y prospectos recogidos por Butkus en su página, de donde igualmente he obtenido ya tantos manuales para las cámaras que os presento en esta web.
Puede también realizar muchas nuevas incorporaciones de obturadores gracias al inmenso trabajo de Carlo Granata de "Italyfoto", aunque en muchos de estos casos la datación no es muy exacta.
Podéis ver gran cantidad de ejemplos de estos obturadores "en vivo" en la página de la impresionante collección de David Tristram Ludwig.
"Last but not least" mencionar la información que he podido obtener de numerosos libros de mi biblioteca particular.
Al igual que el resto de contenidos de la página, el que haga uso de cualquiera de las partes de este artículo para redacciones propias, tenga cuando menos la decencia de nombrar su procedencia.
Con un poco de suerte el artículo os resultará interesante e instructivo e incluso puede que os ayude a apreciar mejor alguna cámara que tengáis y conserve alguno de estos extraordinarios obturadores.
Daniel Sánchez Torres 23.08.2013
Editado y aumentado 21.01.14
Editado y aumentado 16.10.15
1839 | |

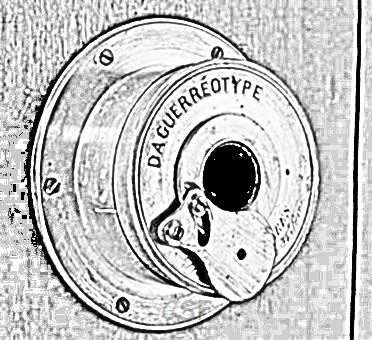

Obturador Daguerrotipo |
|
~1839 |
1870 | |

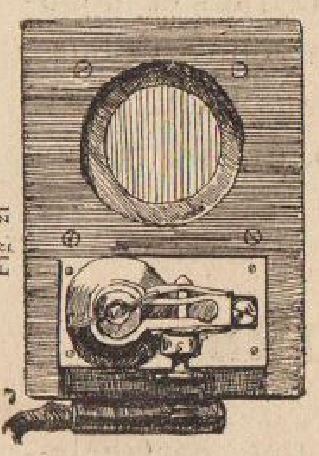

Chavanon Obturateur |
|
~1870 |
1879 | |

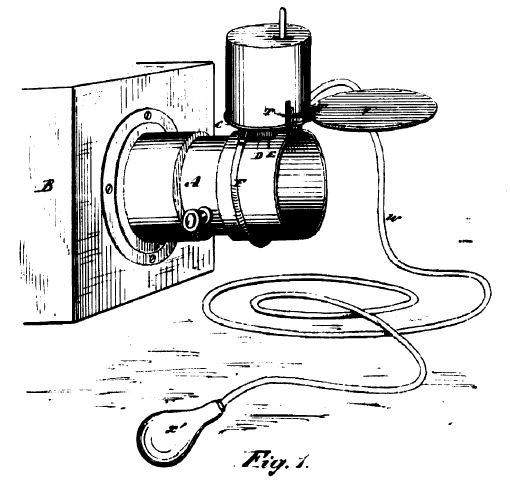

Ferdinand Gross Pneumatic Shutter |
|
P1879 |

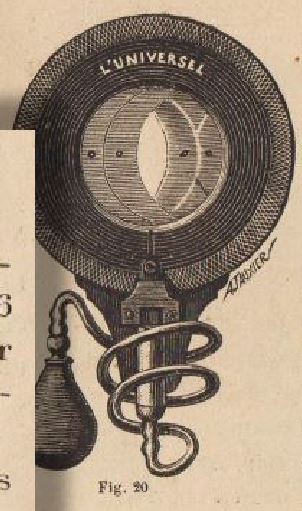

1880 | |
L´Universel | |
~1880 |

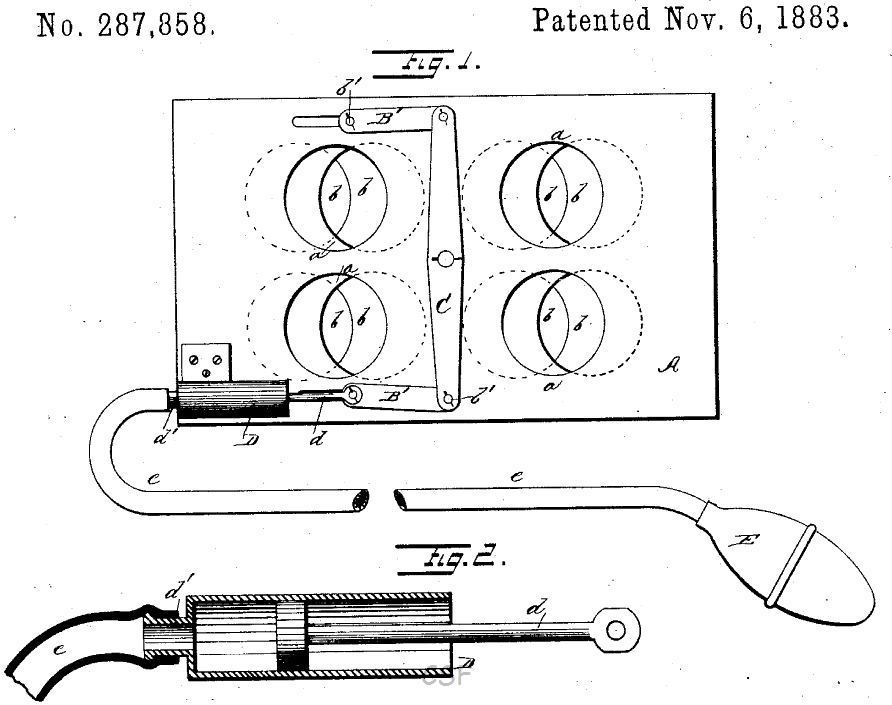

1883 | |
H.B. Perry Shutter | |
P1883 |
1884 | ||

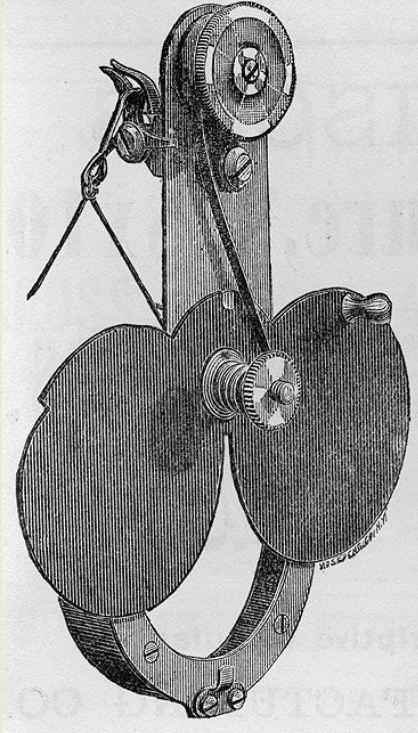

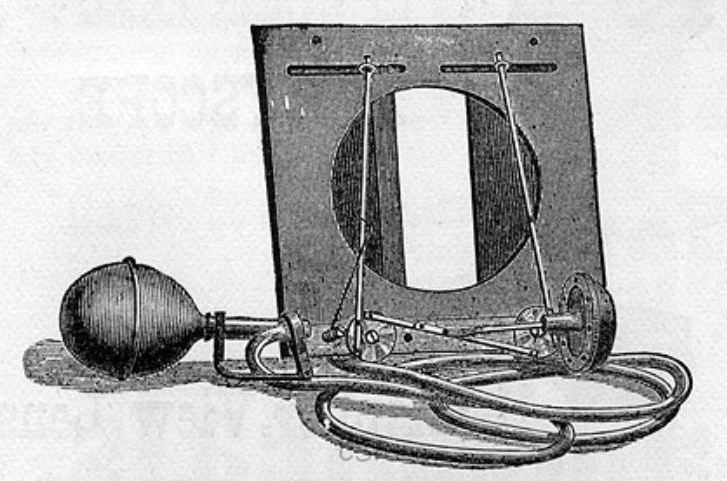

Garland Shutter | Prosch Instantaneous Shutter |
|
1884-? | P1884-1886 |
1885 | ||||||

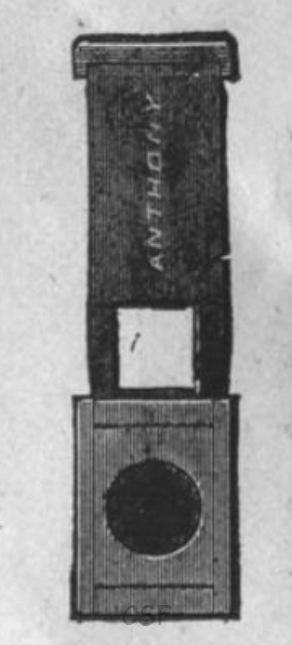

Anthony Drop Shutter |

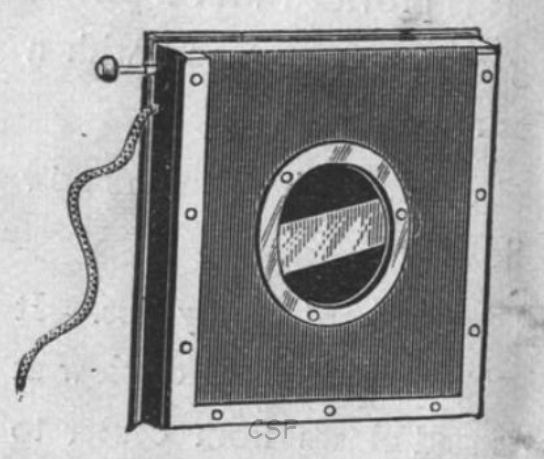

Hitchcock Shutter |

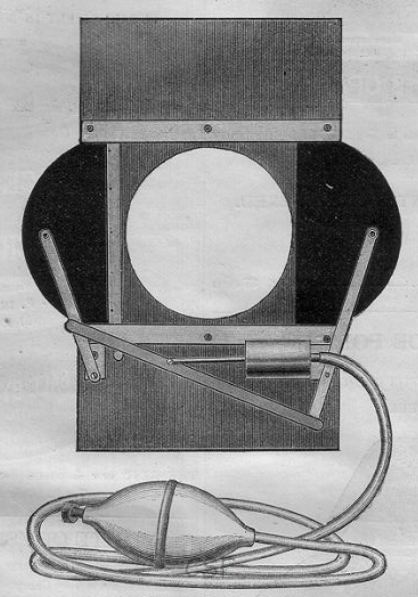

HB Perry Magic Shutter |
Prosch Duplex |

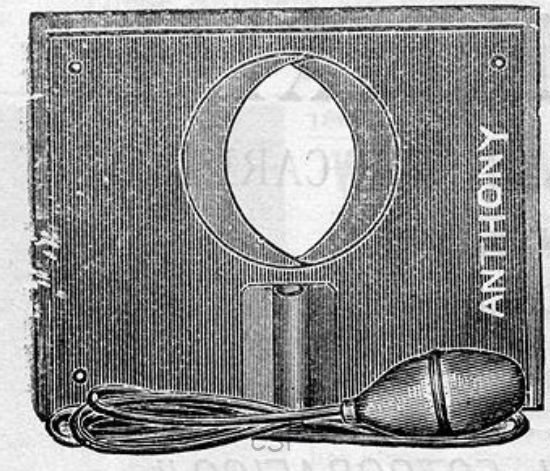

Hoedemaker EMB Pneumatic Gallery Shutter |

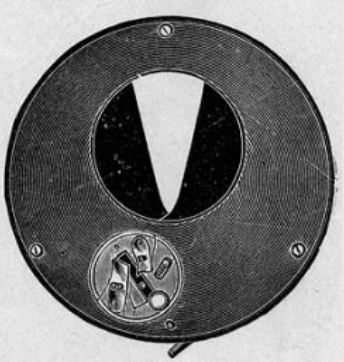

Packard Shutter |
|
1885~1887 | 1885-? | 1885-? | P1885~1891 | P1885~1888 | P1885~1903 |
1886 | ||||||||

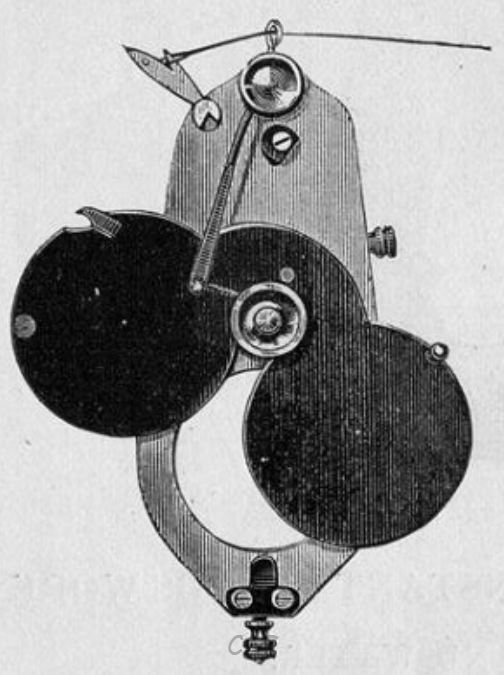

Prosch Eclipse Shutter |

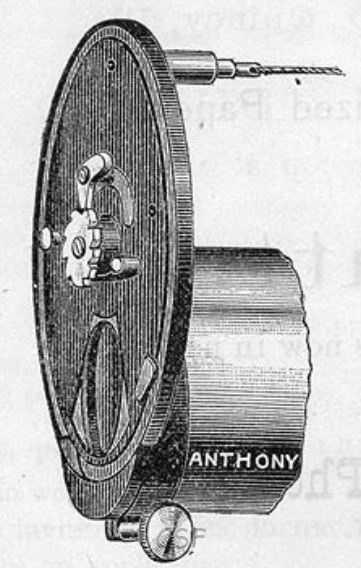

Grunow Shutter |

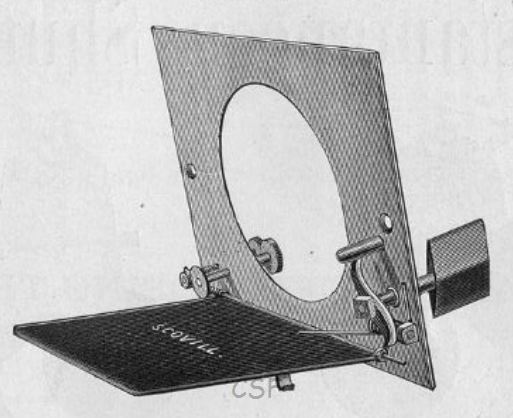

Kellog Instantaneous Shutter |

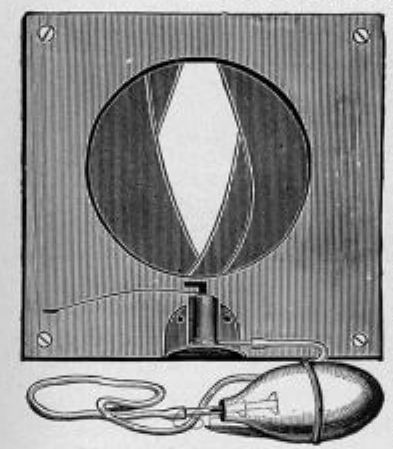

Green 4 Wings Shutter |

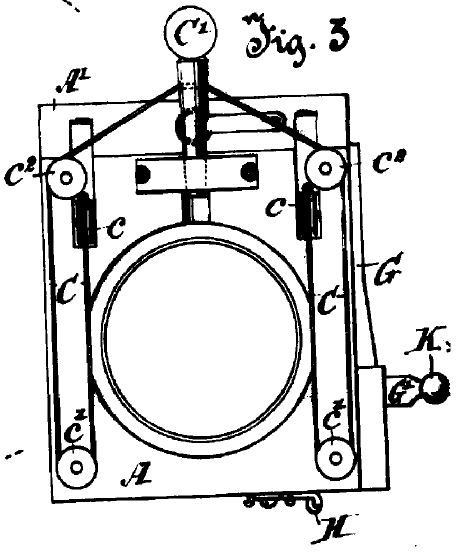

Charles Durnford |

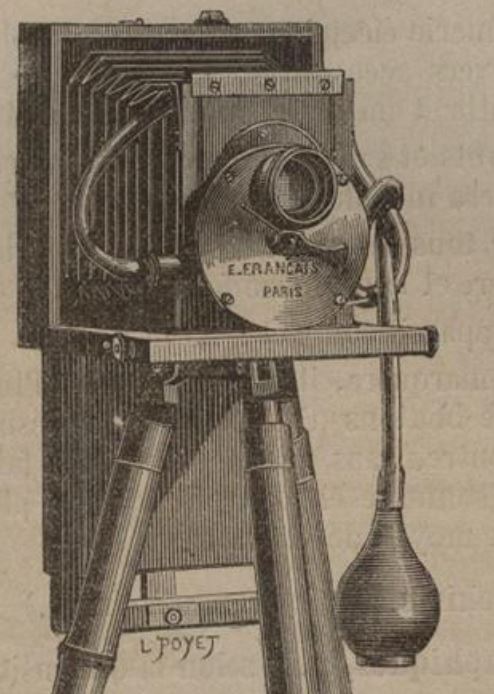

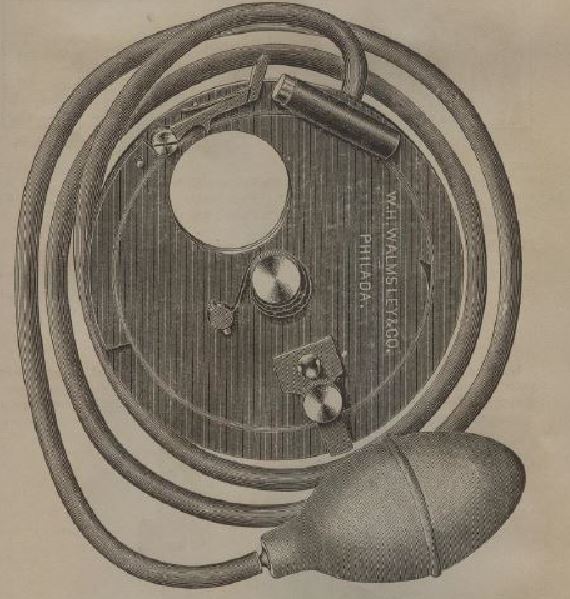

E. Francais | W.H. Walmsley & Co. Instantograph |
Joseph Zion | |
1886-1887 | 1885-1887 | 1886~1889 | P1886~1893 | P1886 | 1886 | 1886 | 1886~1896 |
1887 | ||||||

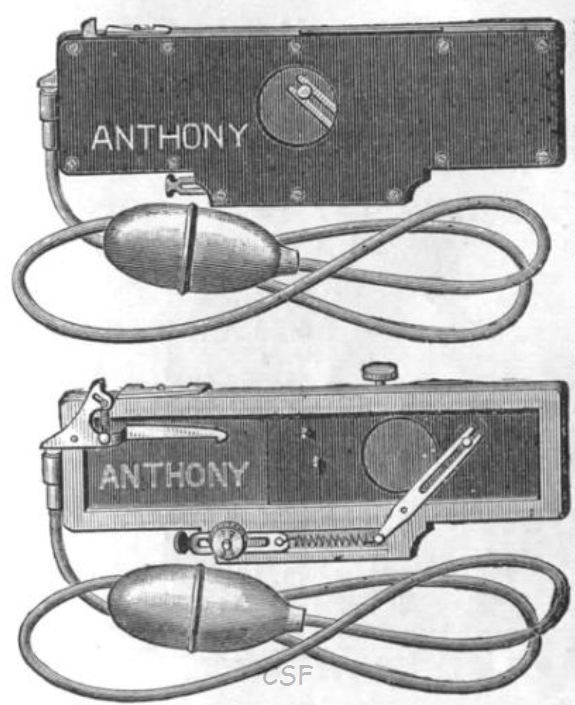

Anthonys Climax Shutter |

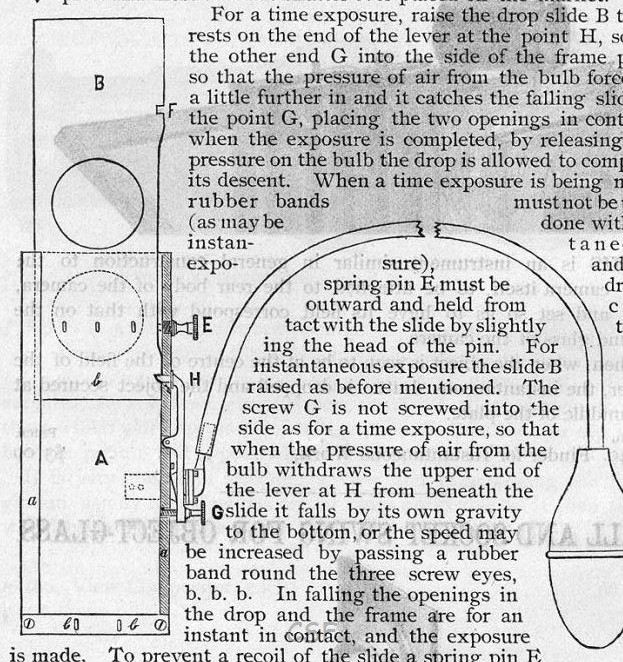

Queen Instantaneous Shutter |

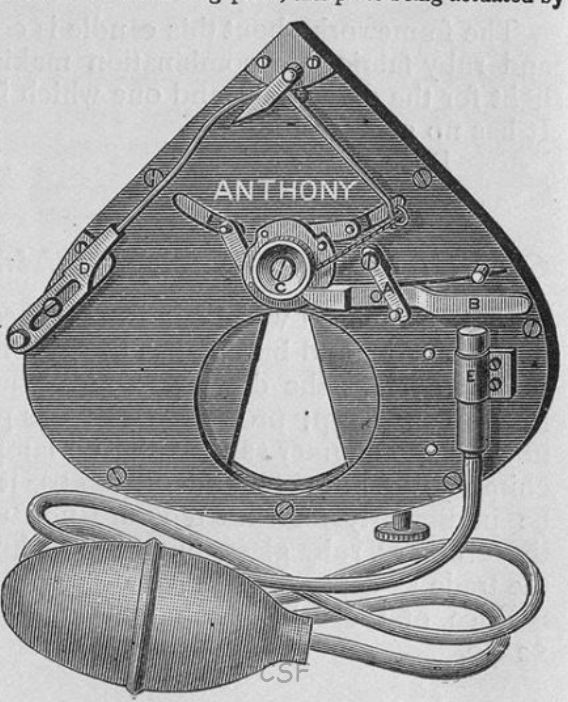

Hadden Shutter |

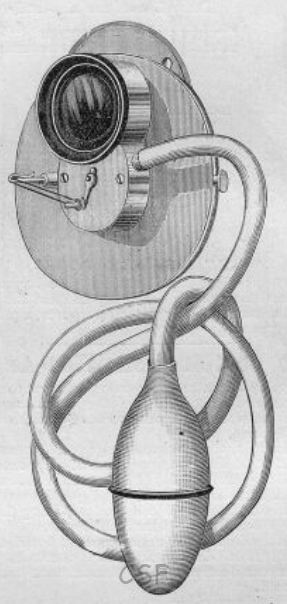

Scovill (desconocido) Shutter |

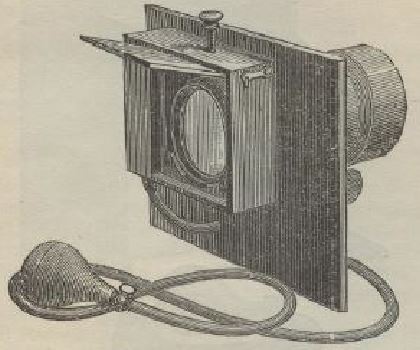

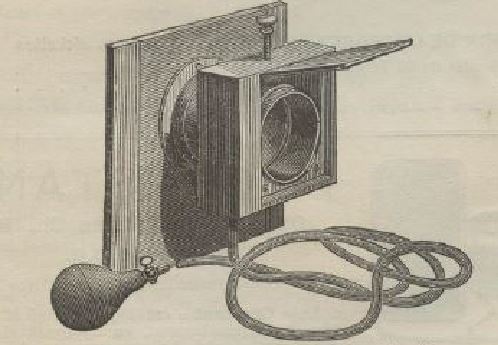

C.L. Guerry | ||
1887-1891 | 1887 | 1887-1895 | 1887~1889 | 1887~1930 |
1888 | |||||||||

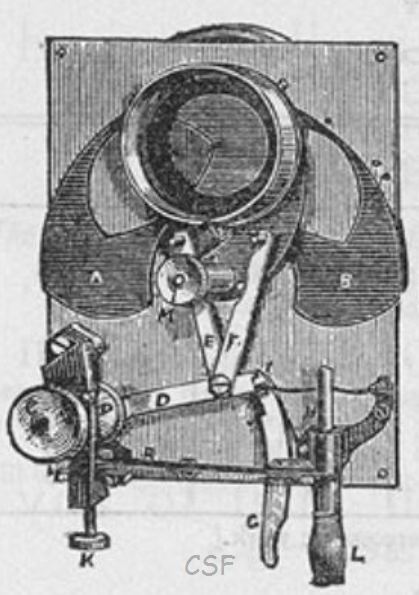

Wollaston Diaphragmatic Shutter |

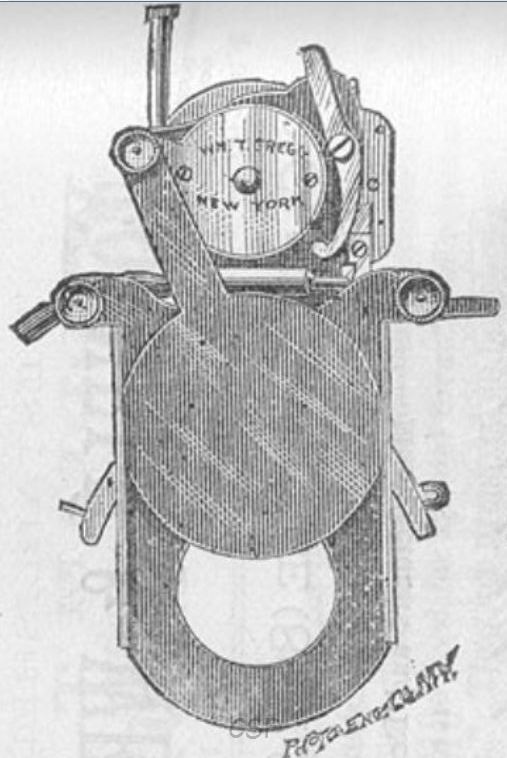

Gregg Diaphragm Exposure |

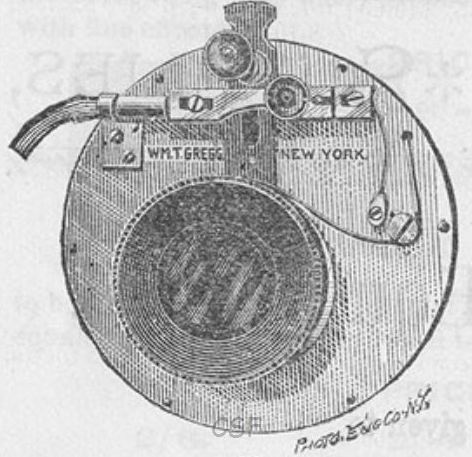

Gregg Shutter |

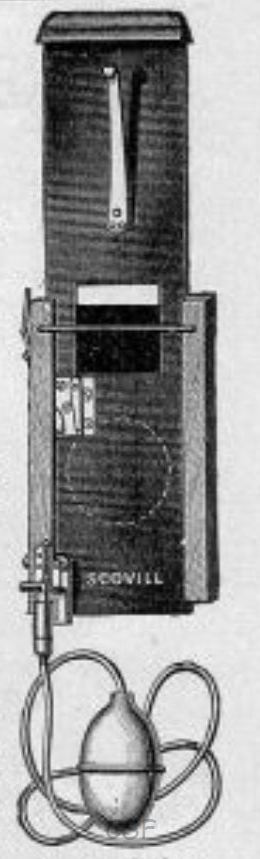

Scovill Safety Shutter |

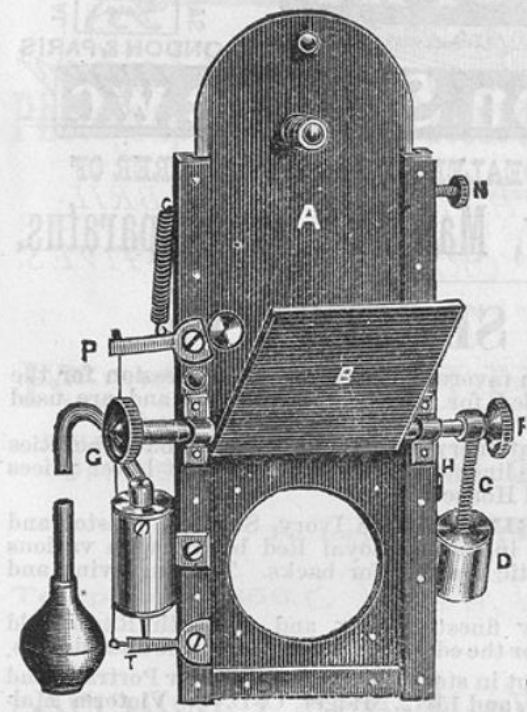

Reynolds Shutter |

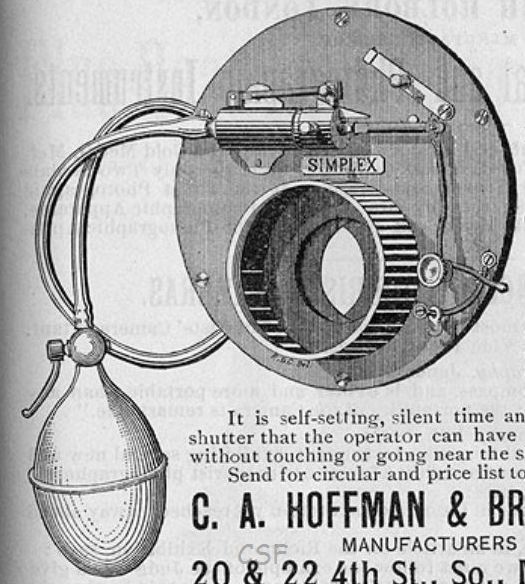

Hoffman Simplex |

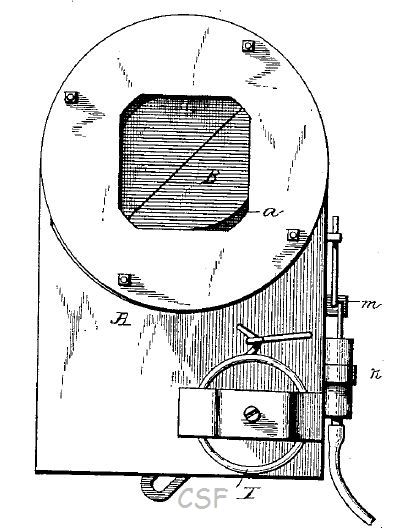

F. Burrows Shutter |
Ottomar Anschütz |

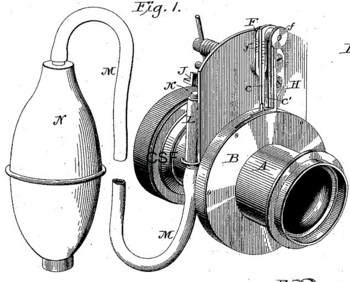

Eduard Bausch | |
1888-1889 | 1888 | 1888 | 1888-1896 | 1888 | P1888~1893 | P1888 | (1882)P1888~1928? | P1887 |
1889 | |||||||||

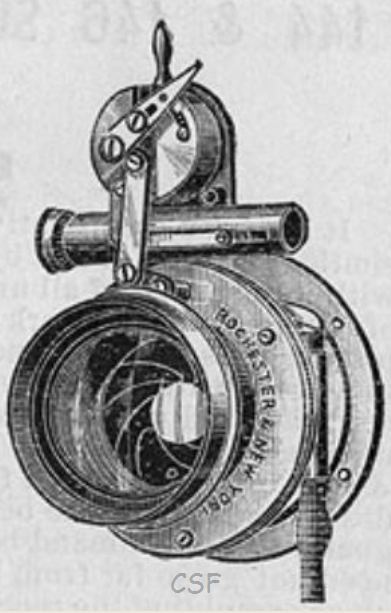

Bausch & Lomb (primer) Diaphragm Shutter |
W.B.Luce Shutter |

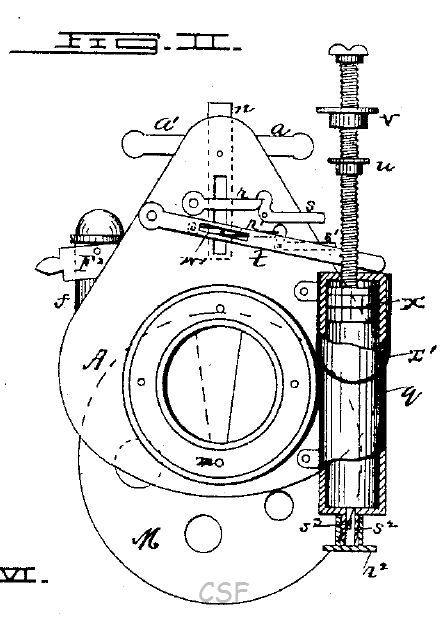

G.F.Kincaid Shutter |

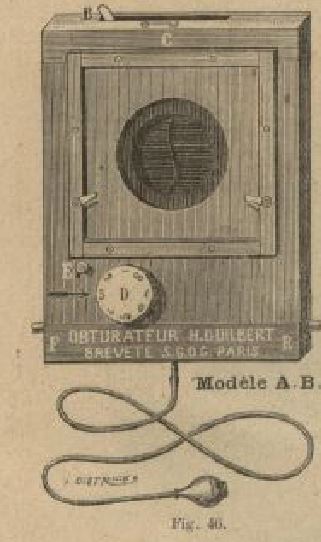

H Guilbert Mod A/B |

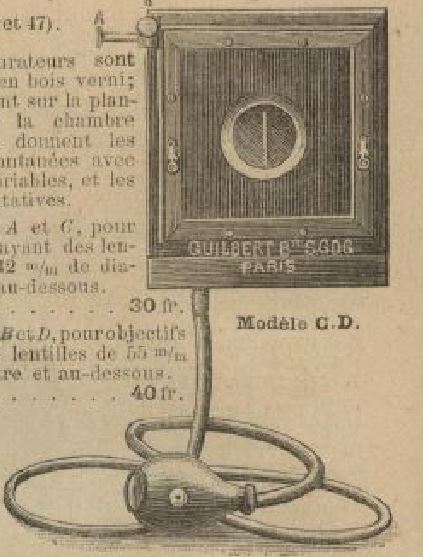

H Guilbert Mod C/D |

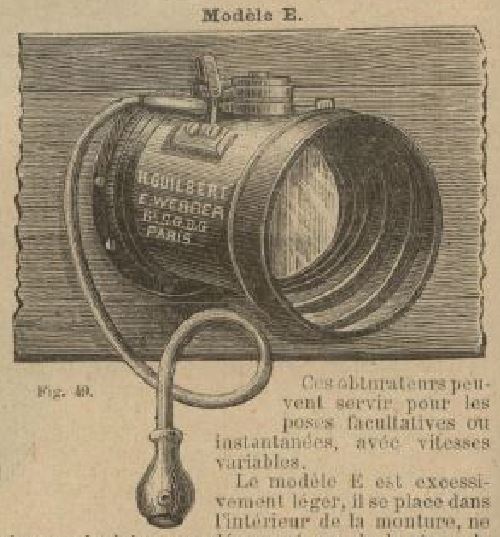

H Guilbert Mod E |

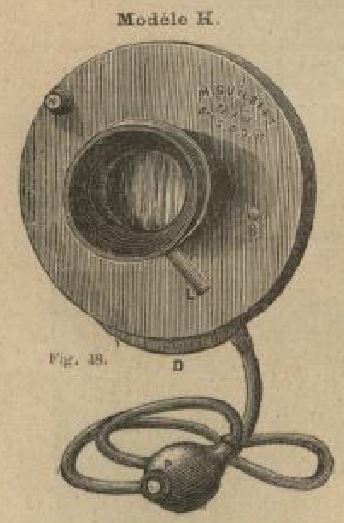

H Guilbert Mod H |

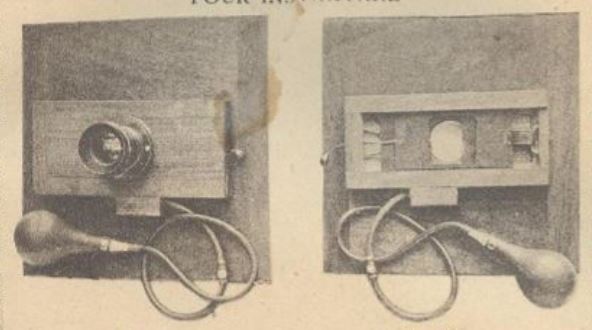

Obturador pneumático (desconocido/Francia) |

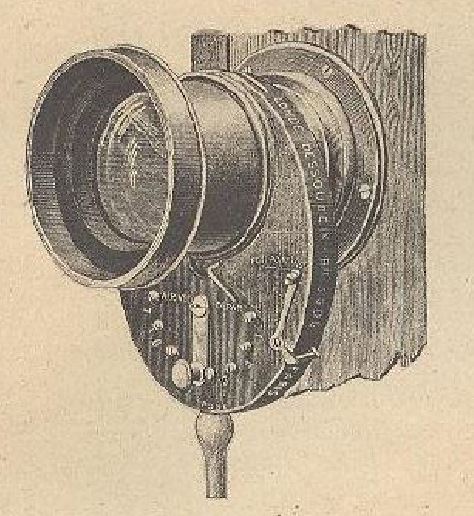

Londe Dessoudex |
>
|
1889-1890 | P1889 | P1889 | 1889 | 1889 | 1889 | 1889 | 1889 | 1889~1899 |
1890 | |||||||||||

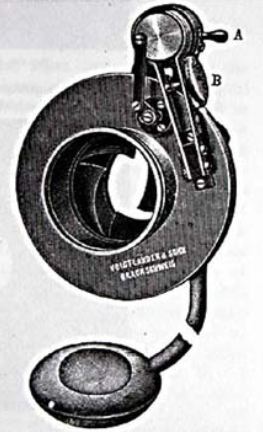

Voigtländer Diaphragm Shutter |

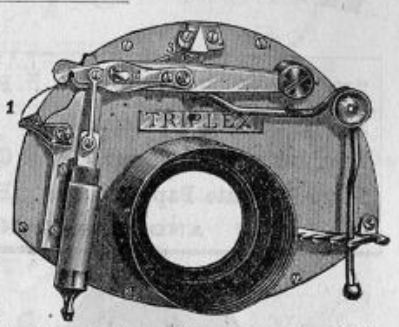

Prosch Triplex |

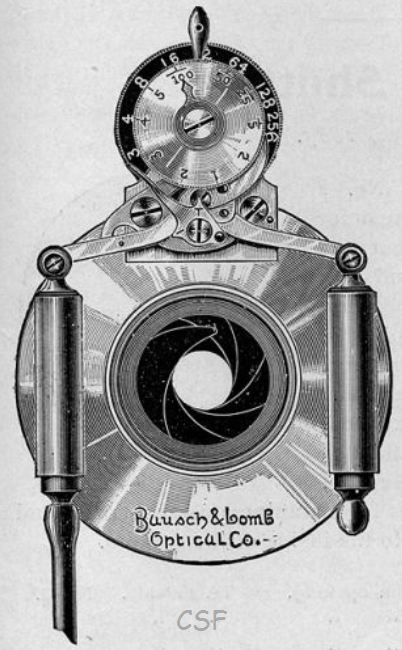

Bausch & Lomb Diaphragm Shutter |

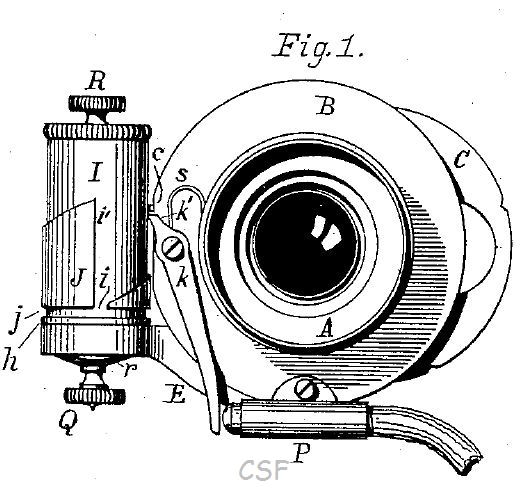

Barker Shutter |
Connon Pneumatic Diaphragm Shutter |

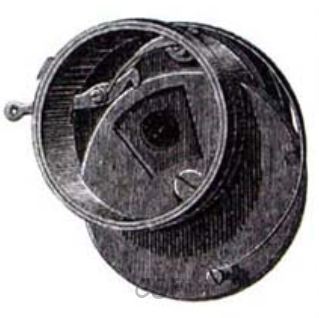

Fritsch Momentverschluss |

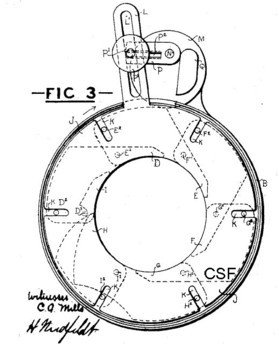

T.R.Dallmeyer F.Beauchamp |

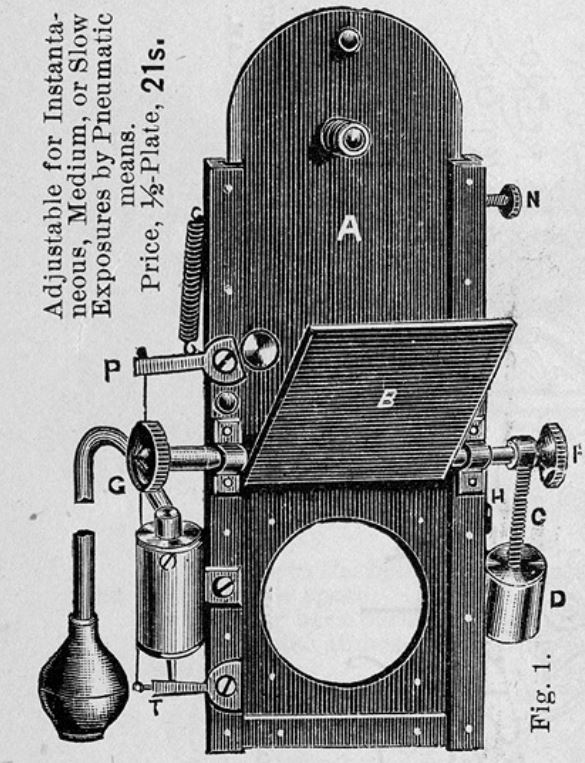

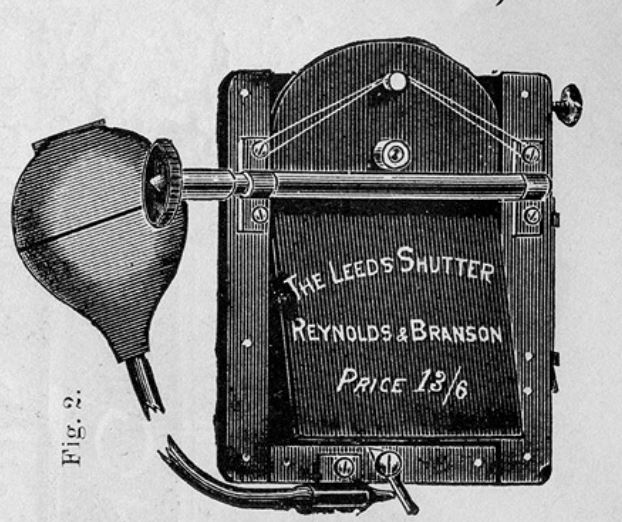

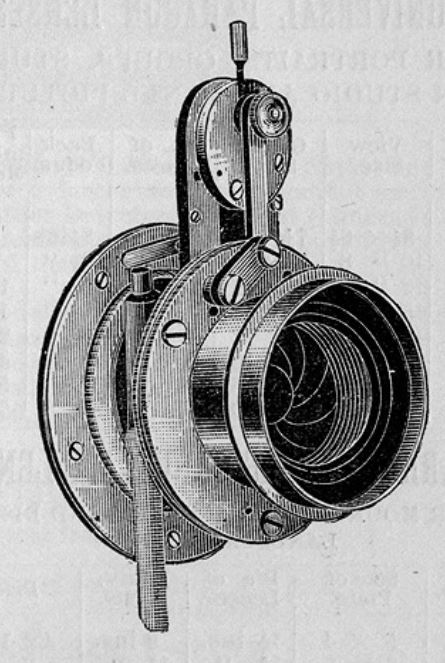

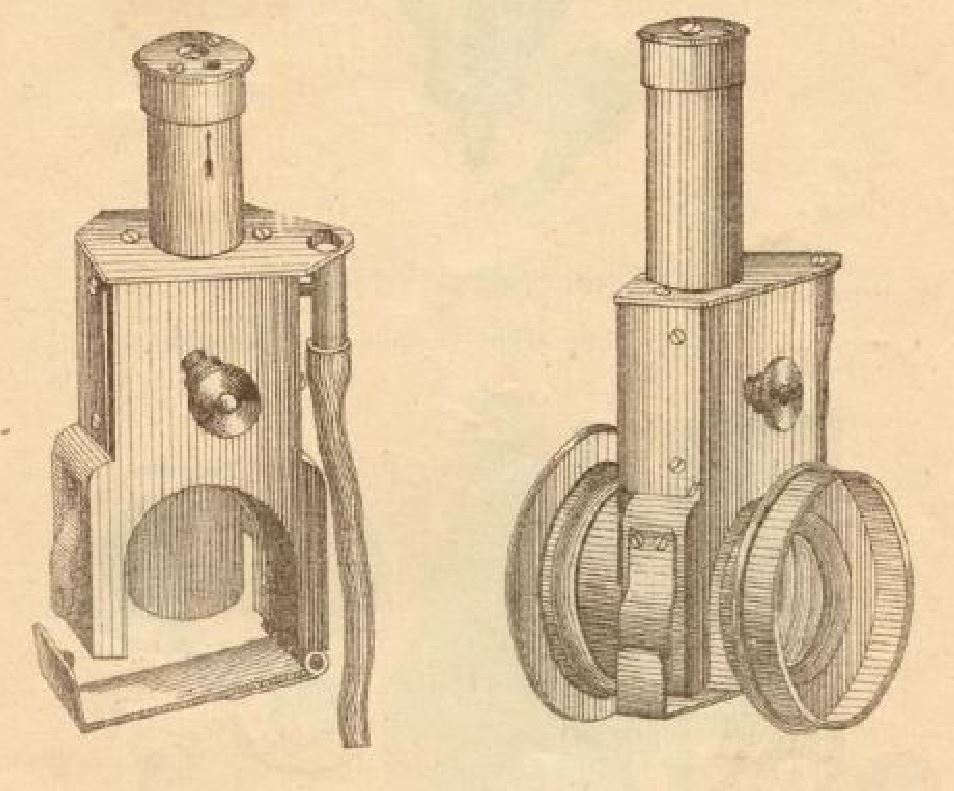

Laverne | Alvan Clark Shutter | Leeds Shutter | Phoenix Shutter | |
~1890 | P1890~1901 | P1890~1905 | P1890 | P1890~1893 | ~1890 | P1888 | ~1890 | ~1890 | ~1890 | ~1890 |
1891 | ||||||||

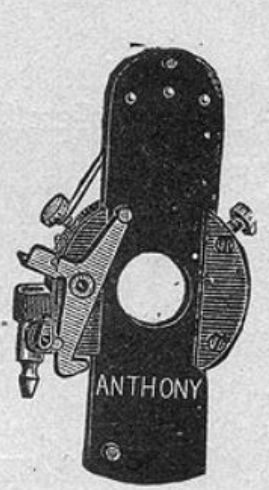

Anthony Drop Shutter |

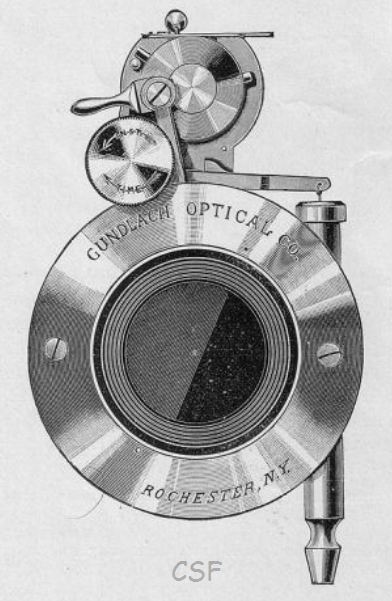

Gundlach Shutter |

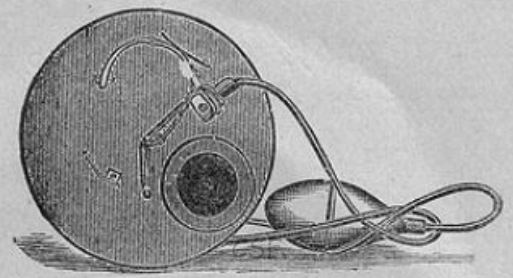

Harvey´s Rotatory Shutter |

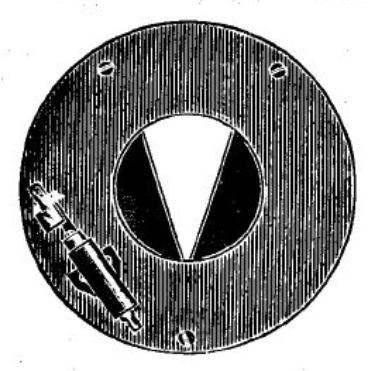

Low View Shutter No.10 |

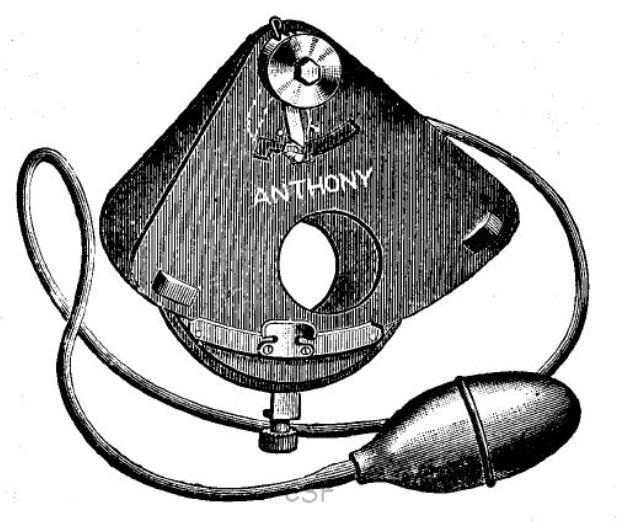

Nonpareil Shutter |

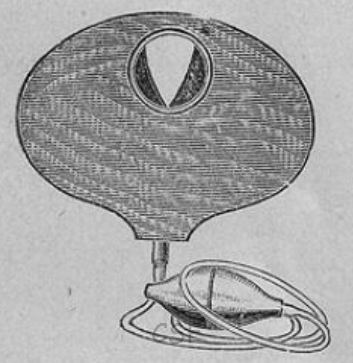

Weller Wing Shutter |

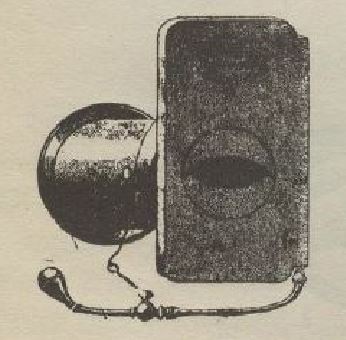

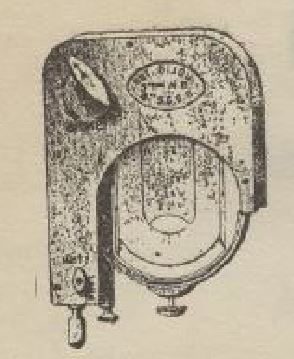

Le Bijou | Le Constant | |
1891~1901 | 1891 | 1891 | 1891~1910 | 1891-1895 | 1891-1903 | ~1891 | ~1891 |
1892 | |||||||||

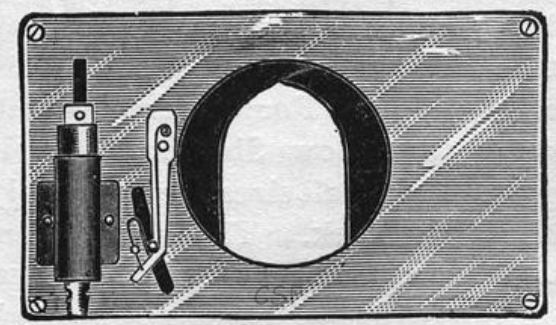

Low Kazoo Shutter |

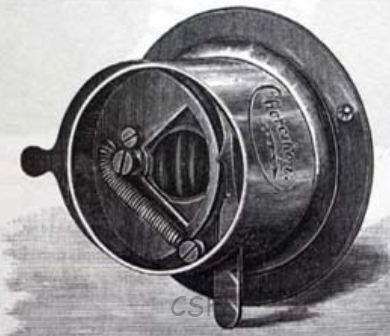

Goerz Choroscop |

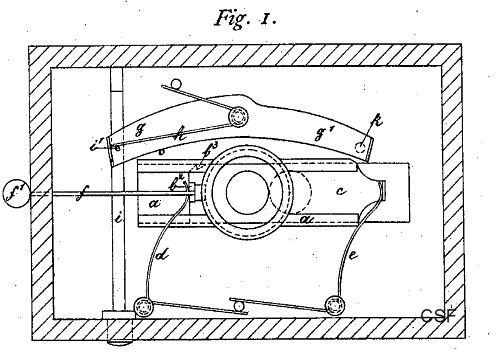

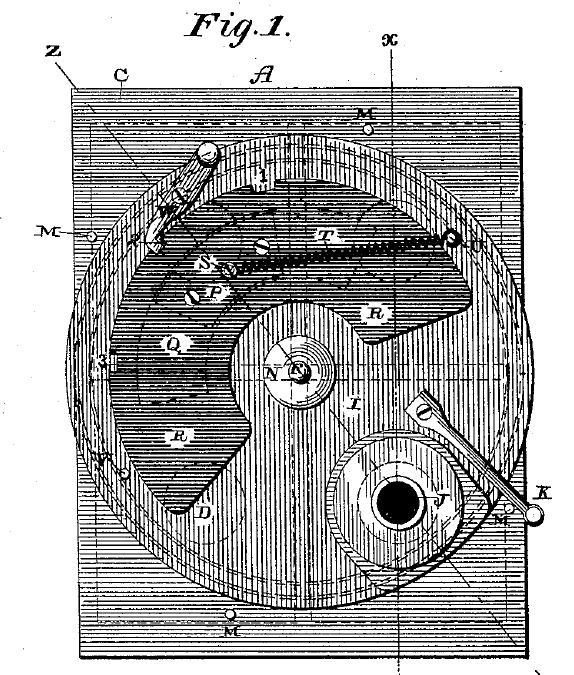

Ernemann | James Walter Shutter |

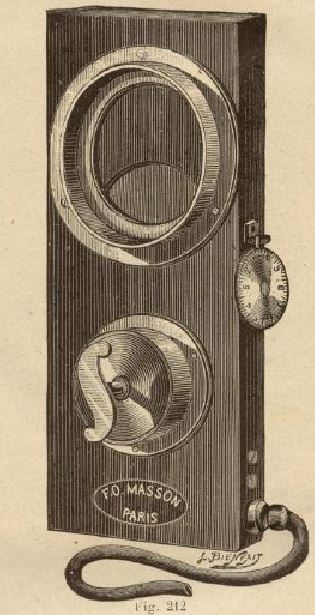

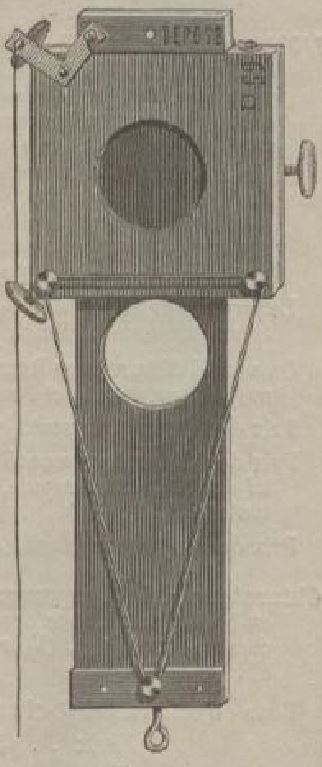

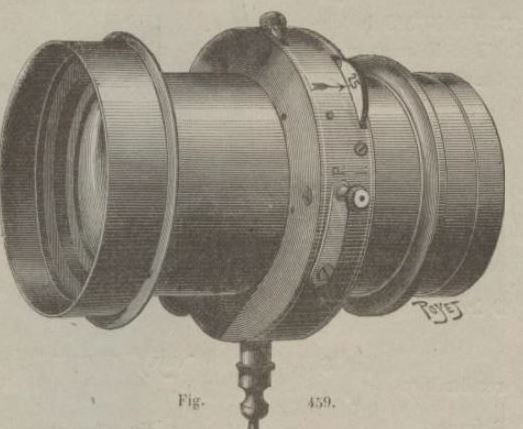

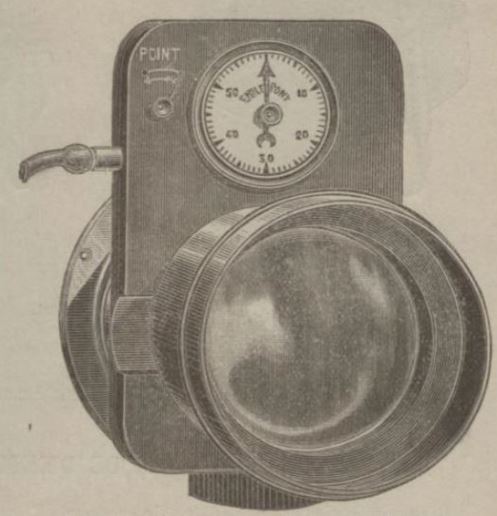

F.O. Masson | Gillon | Le simplifié | Obturador cronométrico |

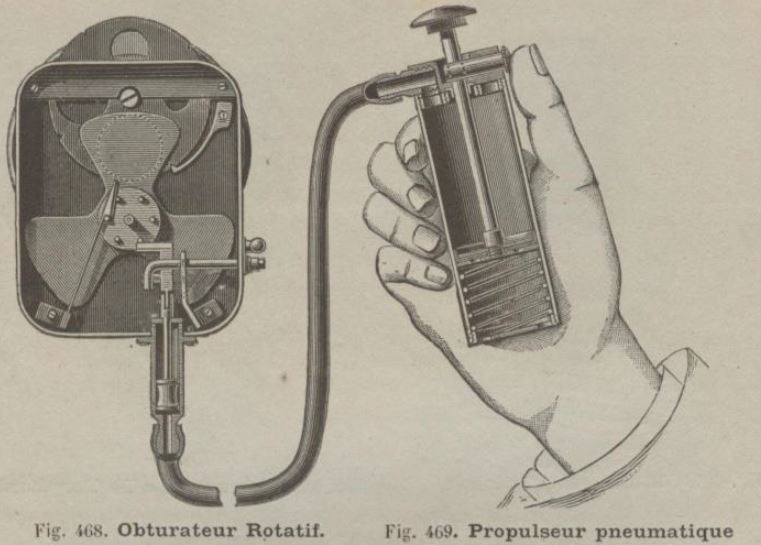

Obturador rotativo |
|
P1892-1901 | ~1892 | P1891 | P1892 | 1892 | 1892 | 1892 | 1892-1893 | 1892-1893 |
1893 | ||||||||||||

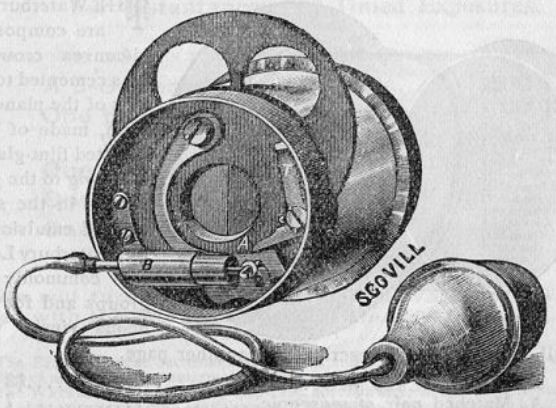

Elite Shutter |

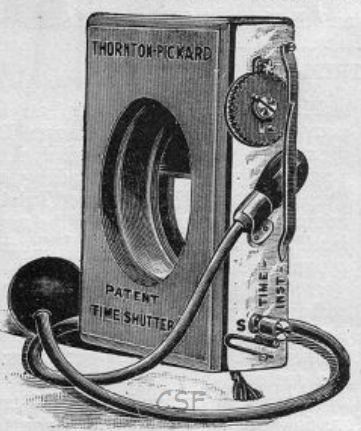

Thornton Pickard Focal Plane Shutters |

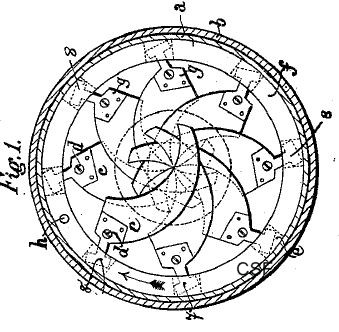

P.Rudolf Carl Zeiss Shutter |

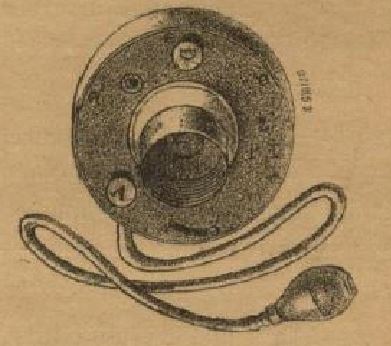

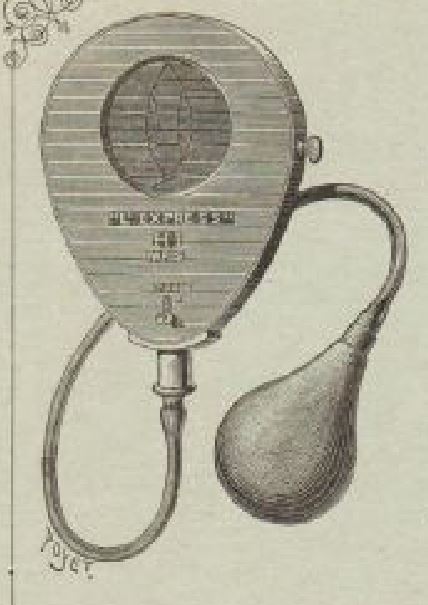

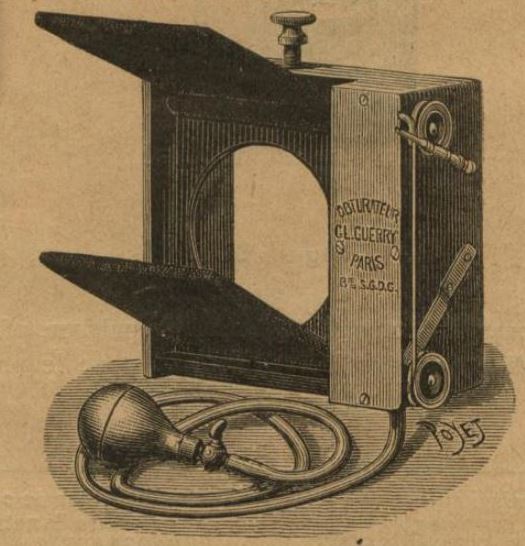

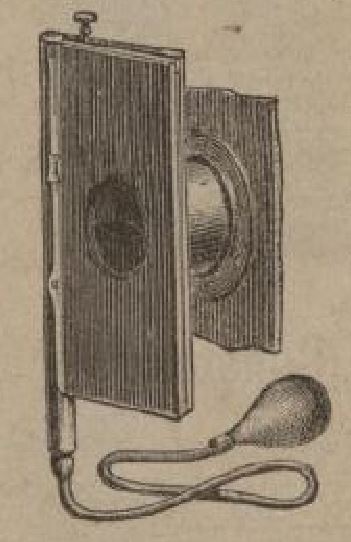

Automat | C.L. Guerry | L´Aquila | H.I. L´Express |

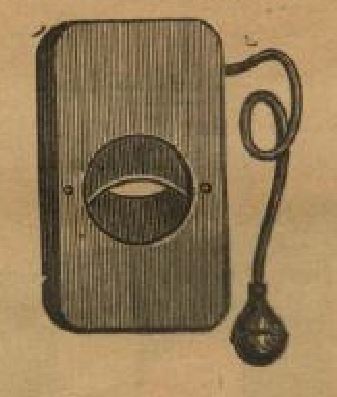

Le Pneumatic (Mattiolo?) |

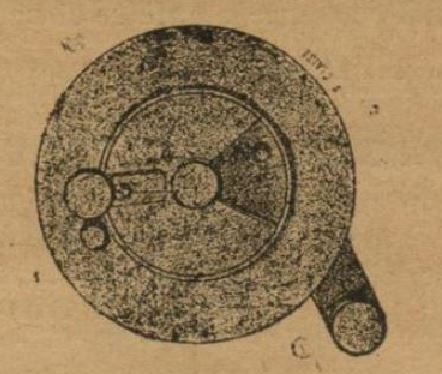

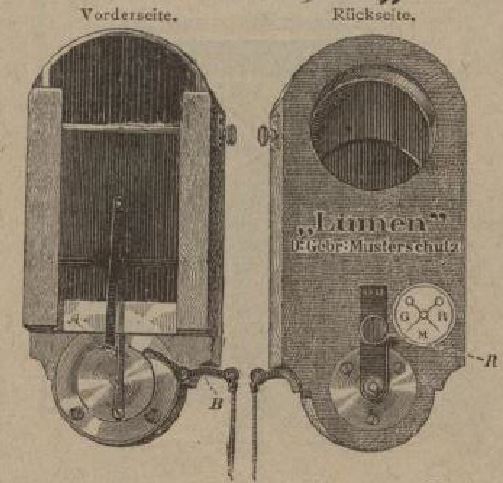

Lumen | Obturador Circular |

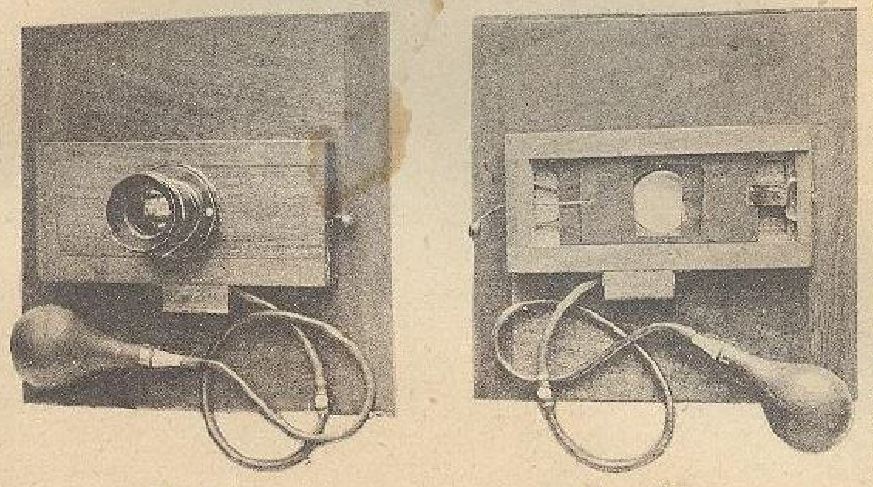

Obturador Pneumático |

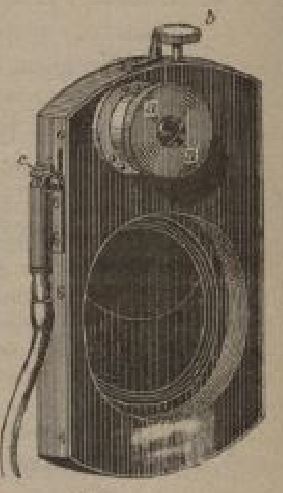

Pritschow | |
1893~1896 | P1893~1932 | P1893 | 1893 | 1893~1902 | 1893 | 1893~1900 | 1893~1902 | 1893 | 1893 | 1893 | 1893 |
1894 | ||||

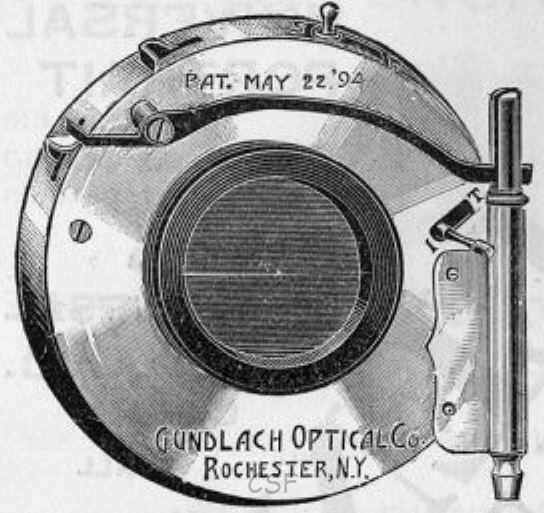

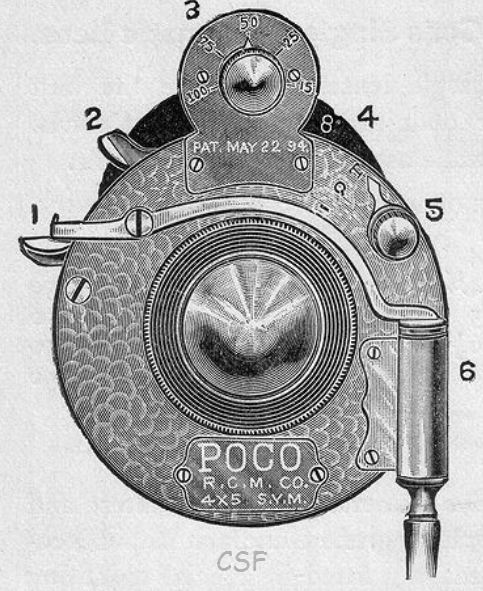

Gundlach/Poco (H.H. Turner) Shutter |

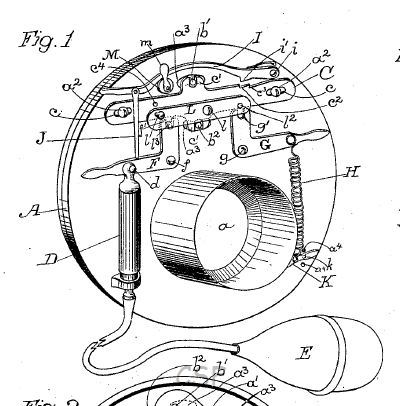

Slayton Shutter |

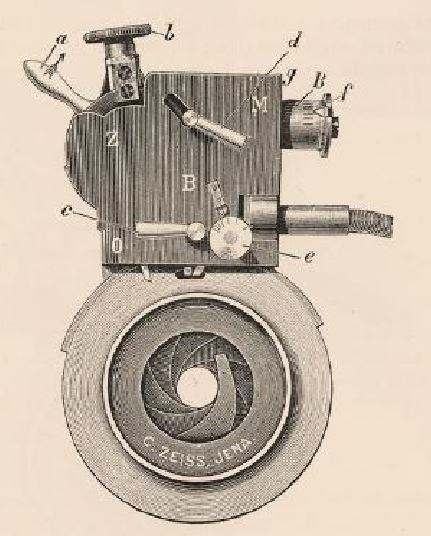

Zeiss Regulable |
||
P1894~1896 | P1894 | ~1894 |
1895 | |||
Marvel Shutter |

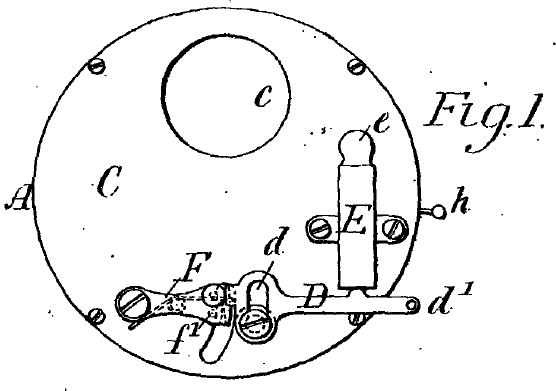

Blair Europe |
Alfred Charles Jackson |
|
~1895-1898 | P1895 | P1895 |
1896 | ||||

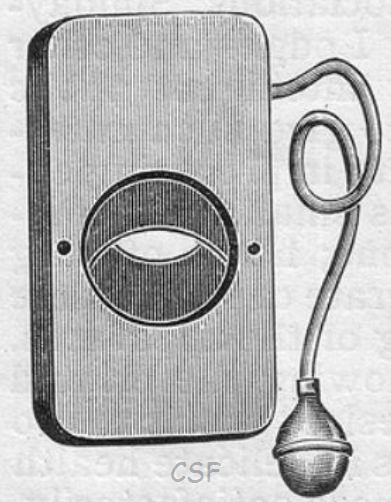

New Crescent Shutter |

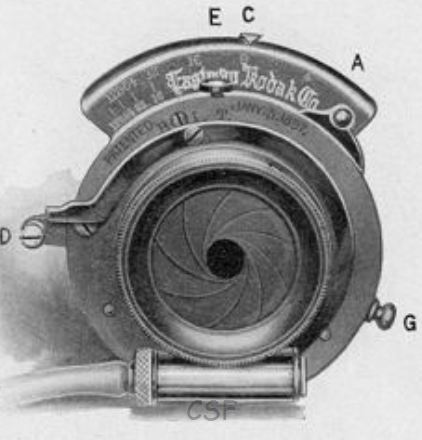

Eastman (R.Kroedel) Triple Action Shutter |

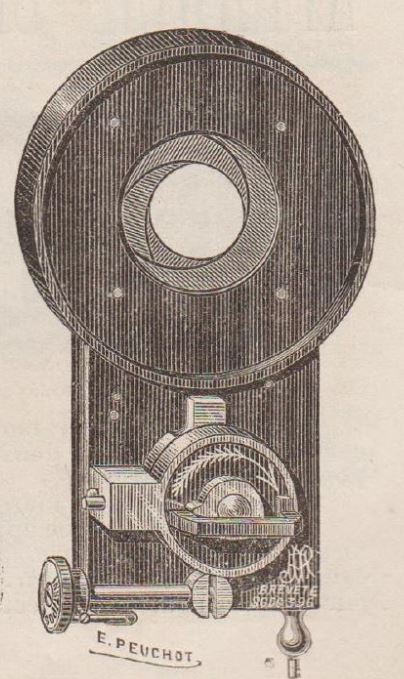

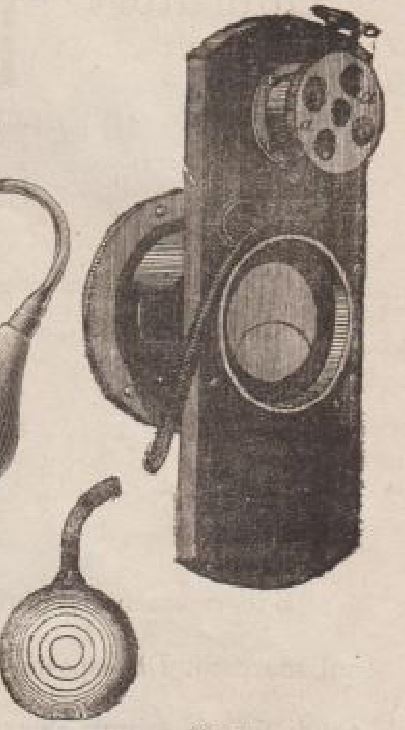

Emile Pipon | Steinheil Universal |
|
1896-1897 | P1896~1905 | ~1896 | ~1896 |
1897 | |||||||

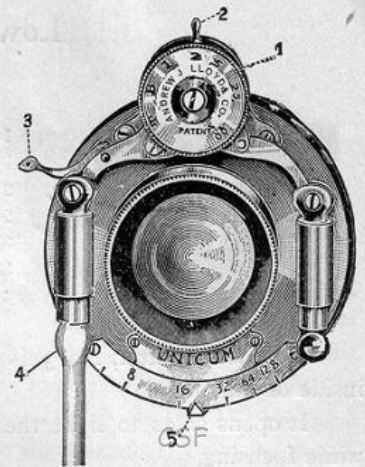

Bausch & Lomb Unicum Shutter |

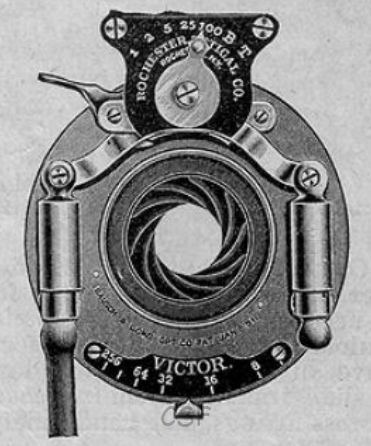

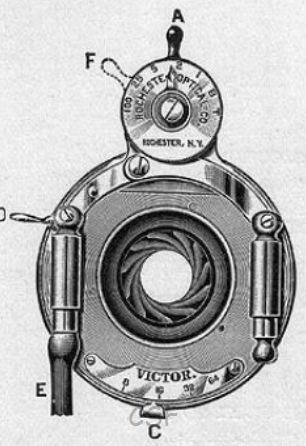

Rochester Opt. Victor Shutter |

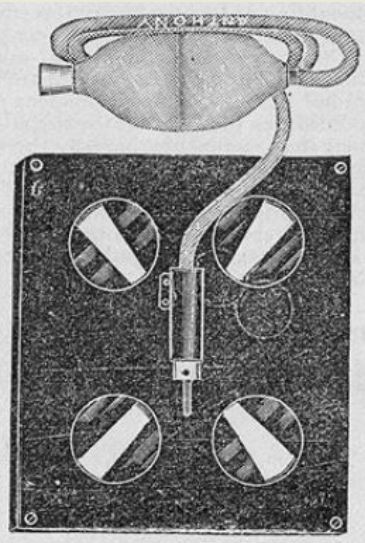

Low Bon Ton Shutter |

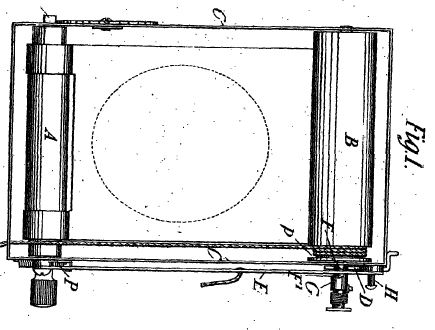

Henry Tattersall Focal Plane |

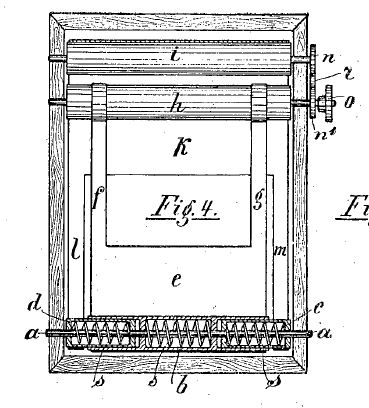

Rudolf Krügener Planofocal |

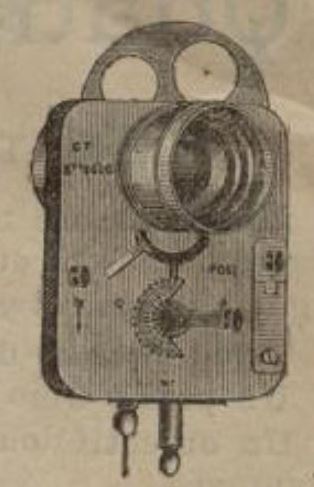

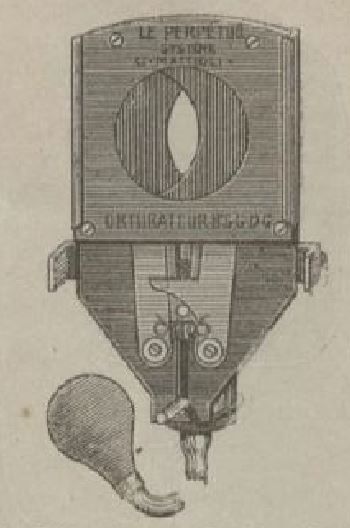

Turiault | Joseph Mattioli Le Perpetuel |
|
1897~1912 | 1897 | 1897-1905 | P1897 | P1897 | ~1897 | P1897~1902 |
1898 | |||

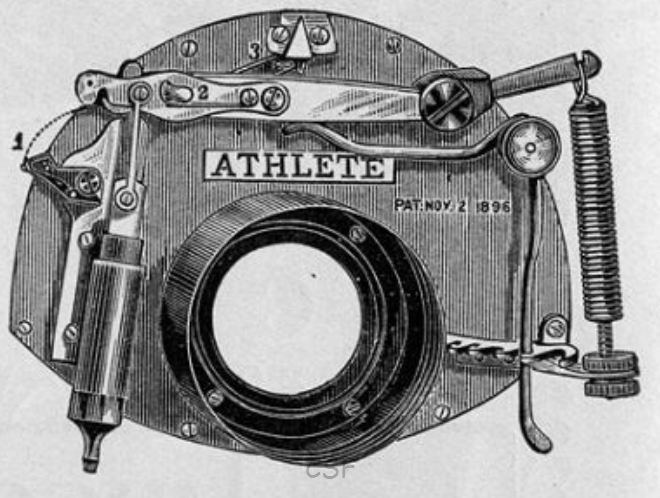

Prosch Athlete |

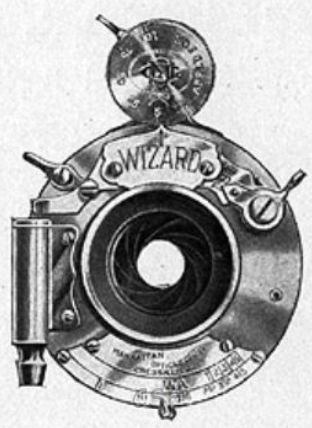

Wizard (M.F.Juruick) Single Valve Shutter |

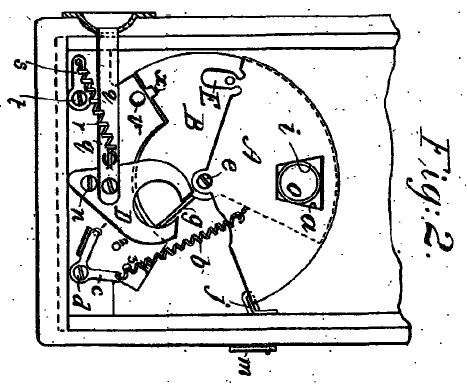

Lidell Shutter |
|
(P1905)1898~1906 | P1898~1900 | P1898 |
1899 | ||||||||||||
Bausch & Lomb Victor Shutter |

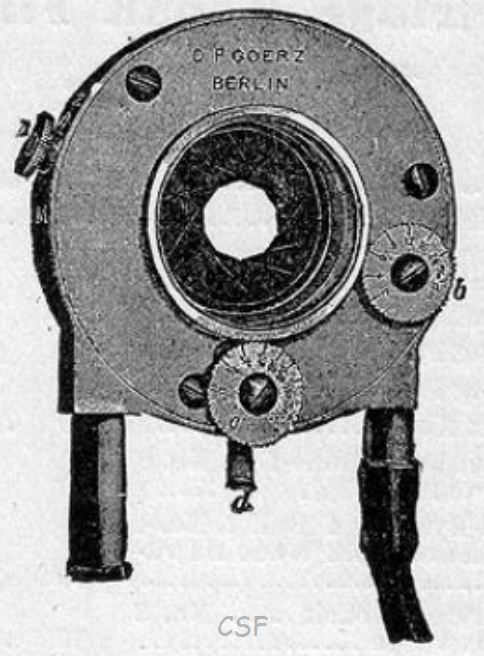

Goerz Sector Shutter |

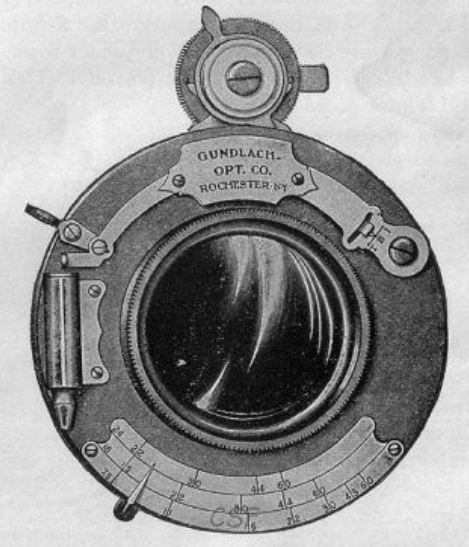

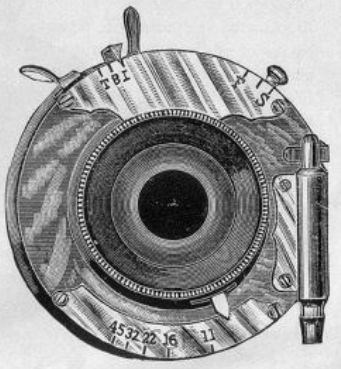

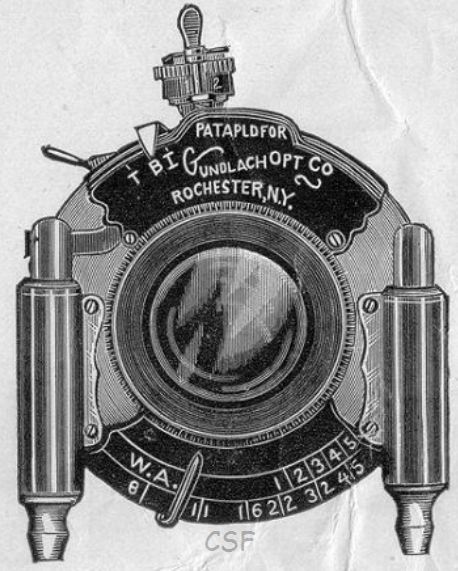

Korona (H.H.Turner) Shutter Model A |
Korona Shutter Model B |
Korona Shutter Model C |

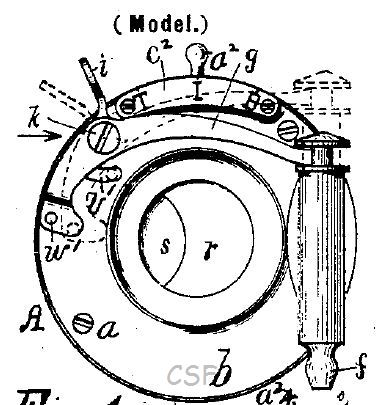

Wollensak Shutter |

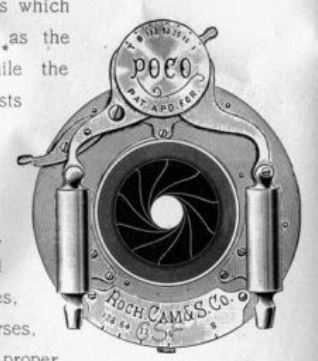

Poco Shutter |
Poco Double Valve Shutter (Harvey Carlton) |

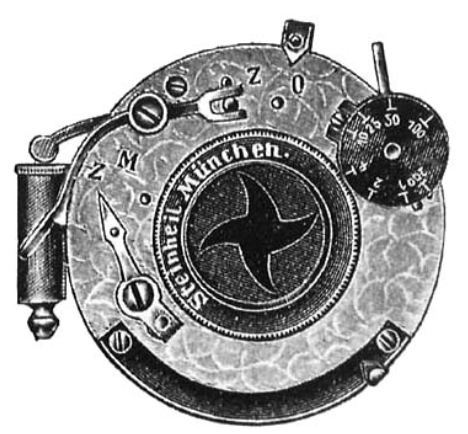

Steinheil (C.Bruns?) Shutter |

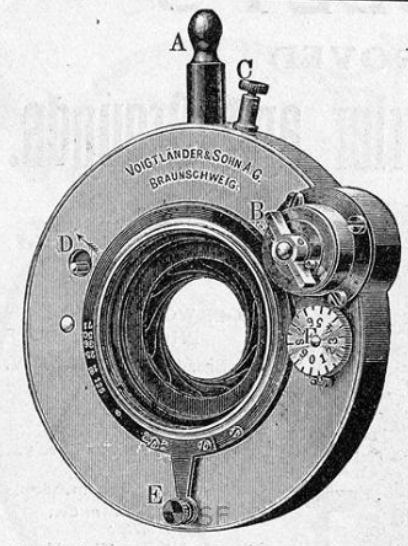

Voigtländer Imperial Shutter |

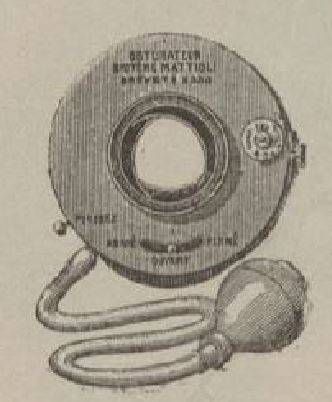

Joseph Mattioli Central |

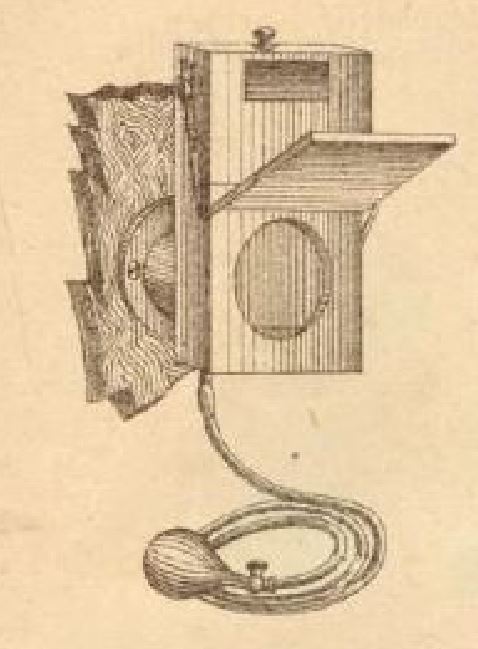

Mendoza | |
~1899(P1901!)~1903 | 1899~1913 | P1899~1903 | 1899-1901 | 1899-1901 | P1899 | 1899~1900 | P1899~1900 | ~1899-1902 | 1899 | ~1899 | ~1899 |
1900 | ||||||||||||||

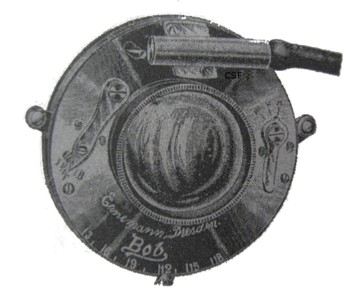

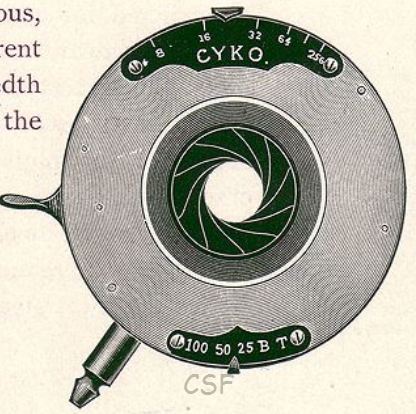

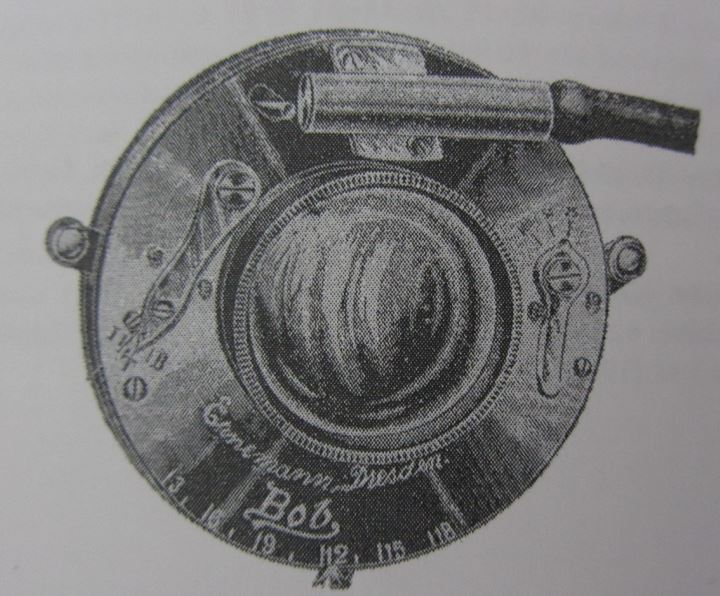

Ernemann Bob | Cyko Shutter |

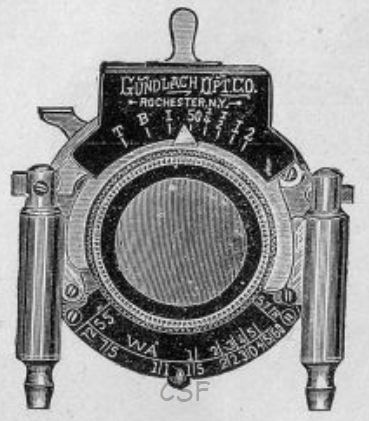

Korona (Gilbert Dey) Shutter Model D |

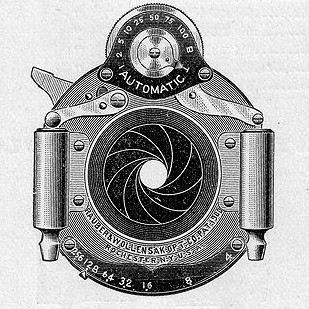

Wollensak Double Valve Automatic Shutter |

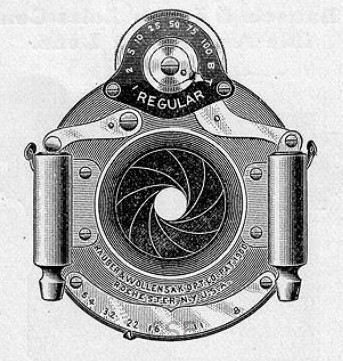

Wollensak Double Valve Regular Shutter |
Ernemann Bob |

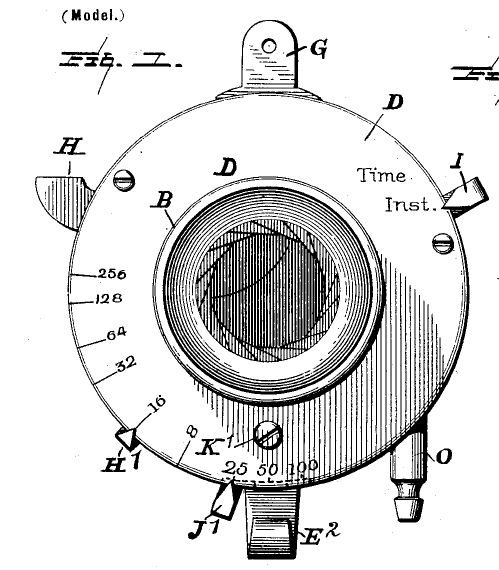

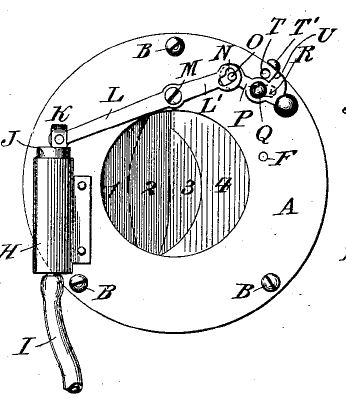

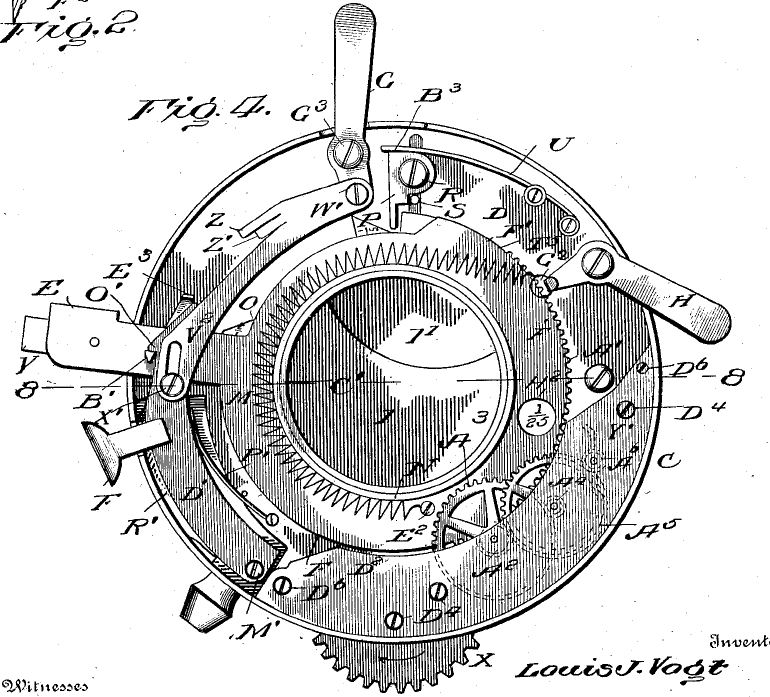

Louis Vogt | Louis Vogt | Kalamazoo (William Shakespeare) (en serio!) |

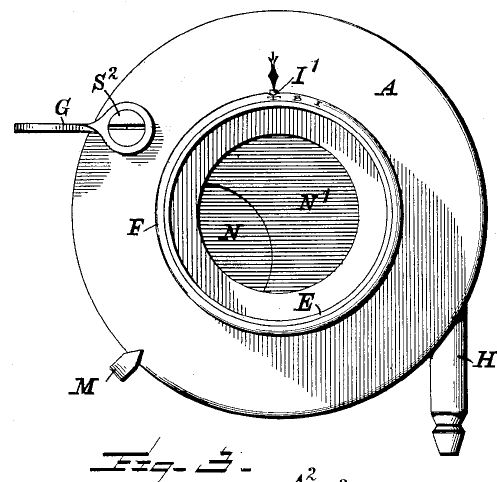

Henry Reichenbach |

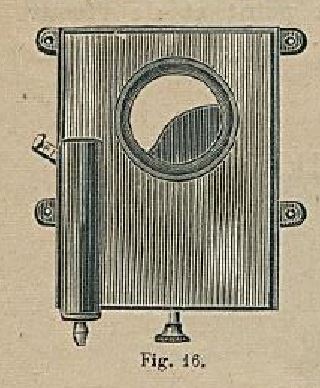

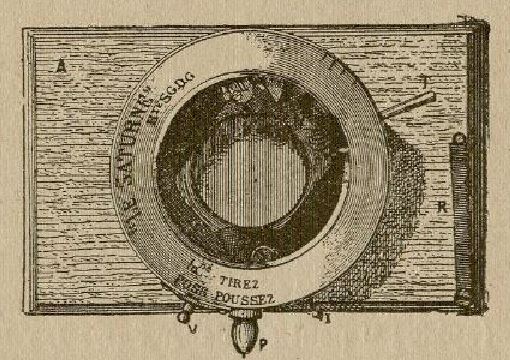

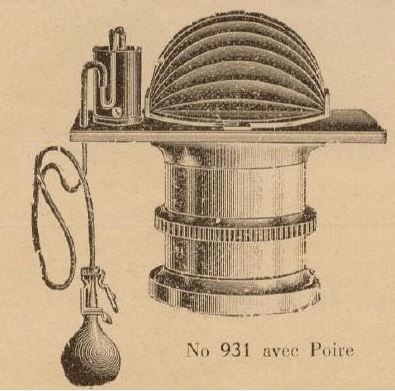

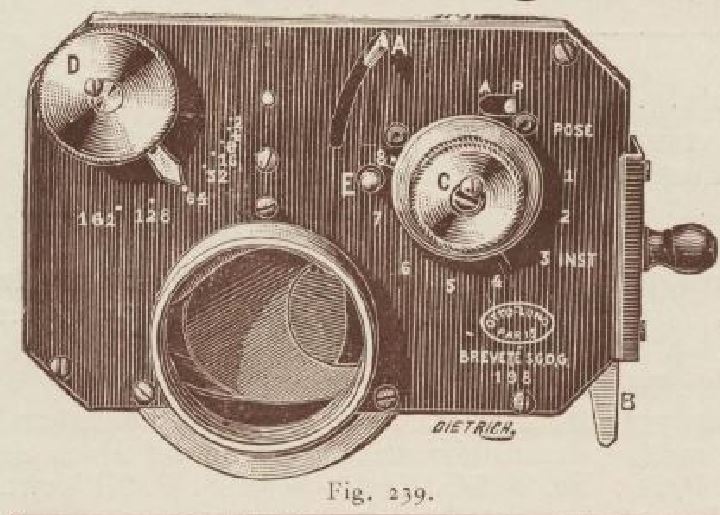

Grundner | L´Eclipse | Otto Lund | Le Saturne | |
~1900-? | 1900 | P1900-1903 | P1900-1908 | P1900-1908 | ~1900~1903 | P1900 | P1900 | P1900 | P1900 | ~1900 | ~1900 | ~1900 | ~1900~1905 |
1901 | |||||||

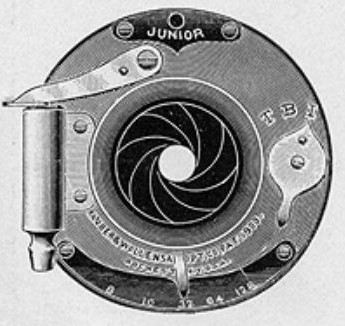

Wollensak Junior |

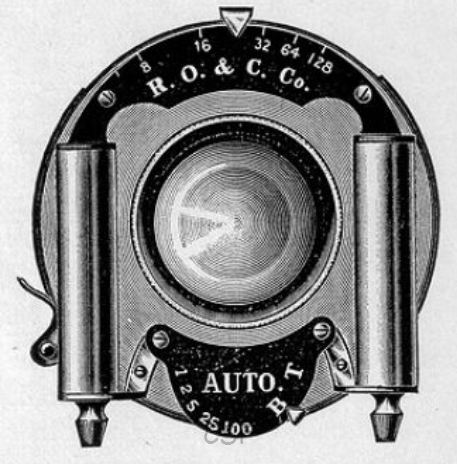

Rochester Opt. (Bausch & Lomb - R.Klein?) Auto Shutter |

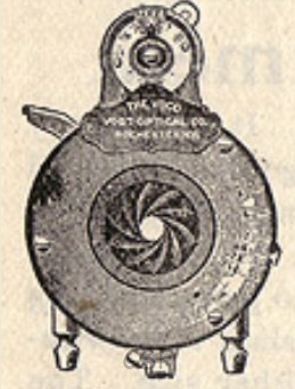

Voco Shutter (Louis Vogt) |

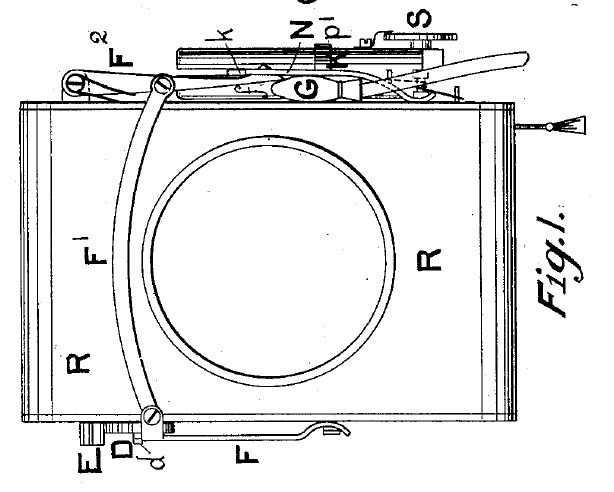

John Edward Thornton |

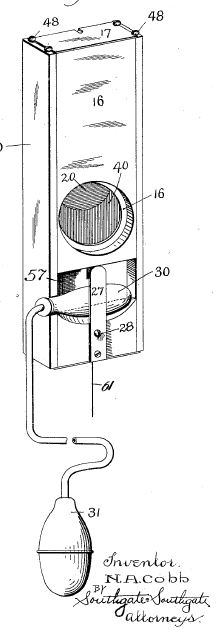

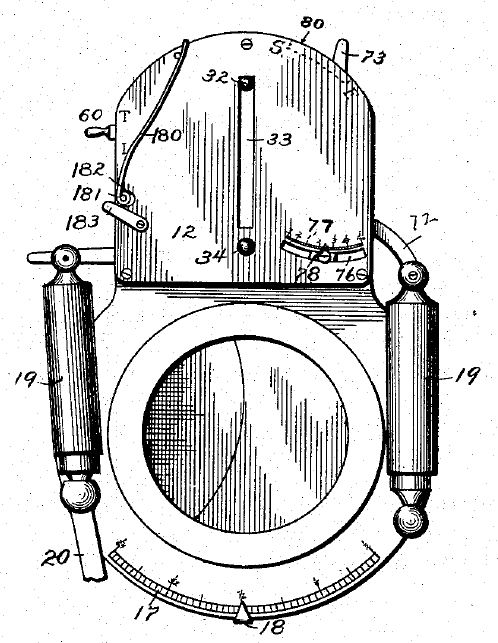

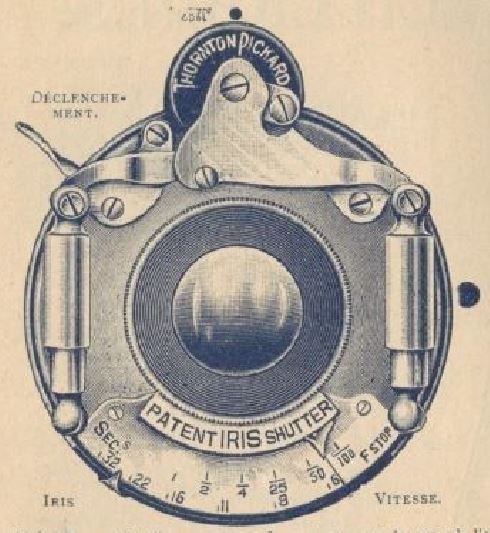

Nathan Cobb | Warren Dickerson | Thornton Pickard (Charles Woodhead) |
|
P1901~1911 | (P1900?)1901-1902 | P1901 | P1901 | P1901 | P1901 | P1901 |
1902 | |||||||||||

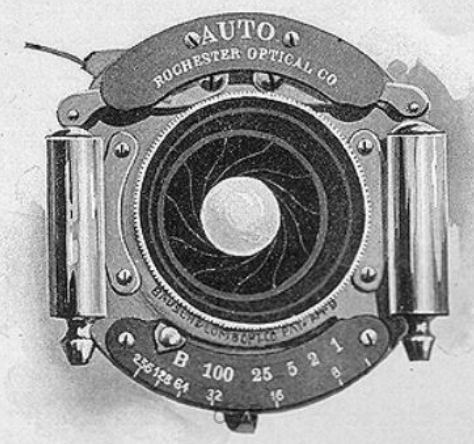

Rochester Opt. (Bausch & Lomb) Auto Shutter |

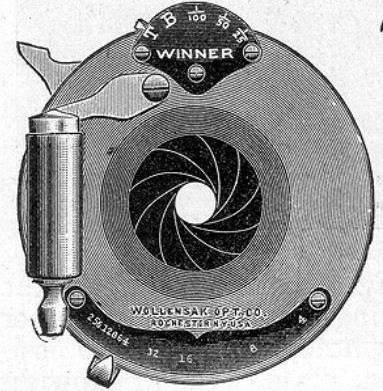

Wollensak Winner |

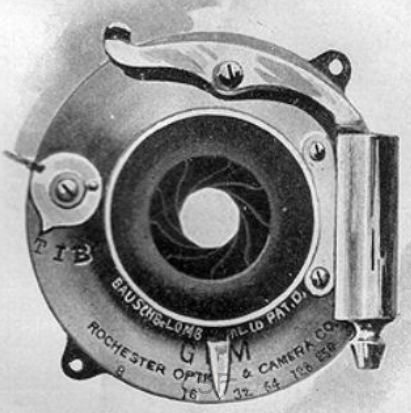

Bausch & Lomb Gem Shutter |

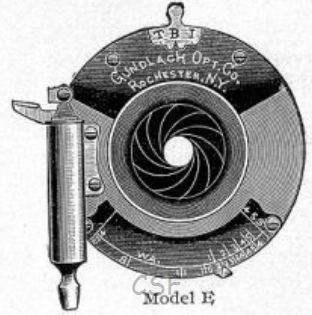

Korona Shutter Model E |

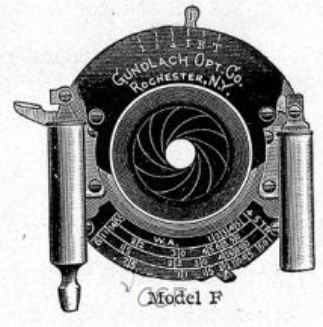

Korona Shutter Model F |

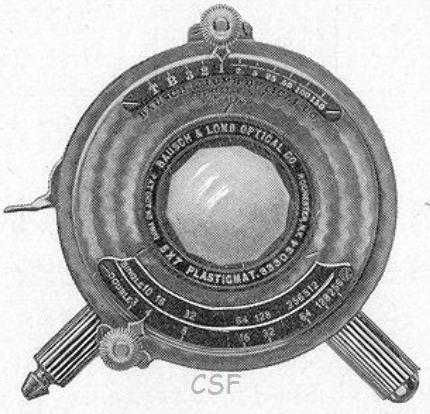

Bausch & Lomb Volute Shutter |

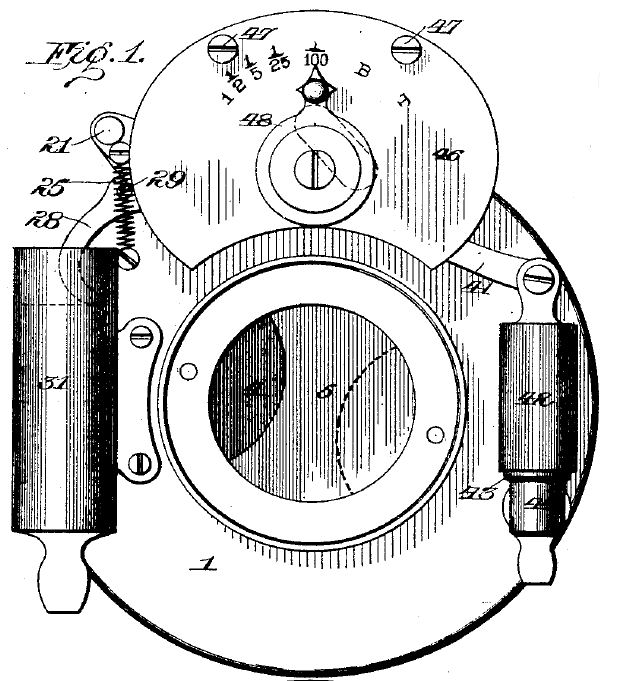

Bausch & Lomb (Rudolph Klein) |

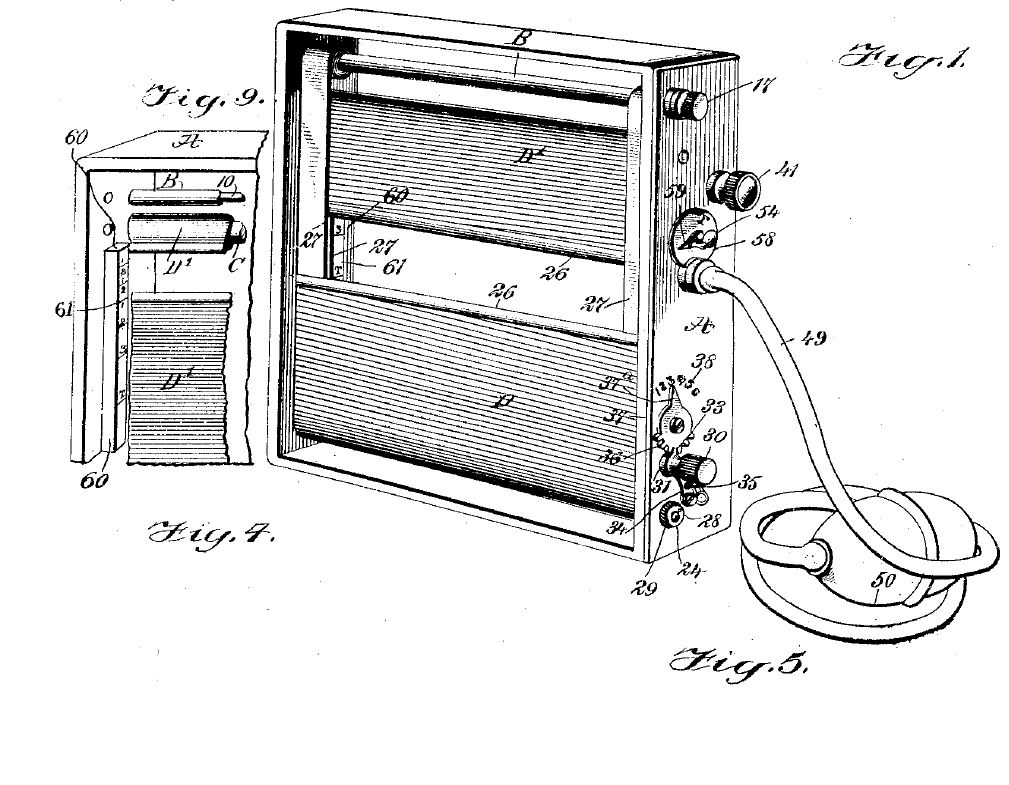

William Folmer (Graflex) |

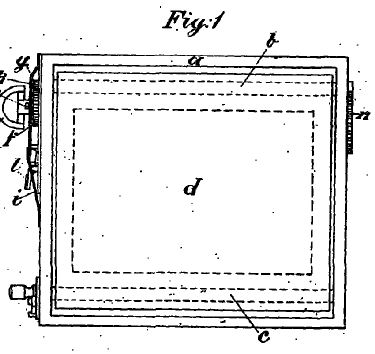

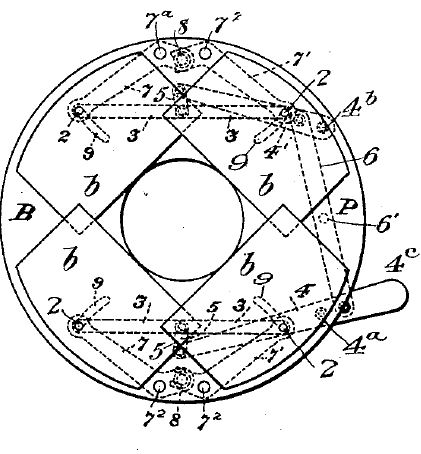

Charles Muller | Richard Hüttig Cortinillas |

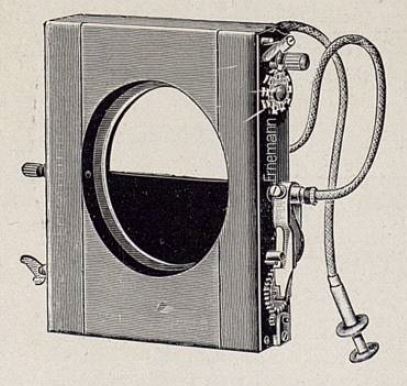

Ernemann Cortinillas |
|
(P1900?)1902-1904 | 1902-1906 | (P1901)1902-1905 | 1902-1906 | 1902-1906 | 1902~1932 | P1902 | P1902 | P1902 | P1902 | P1902~1925 |
1903 | |||||||||

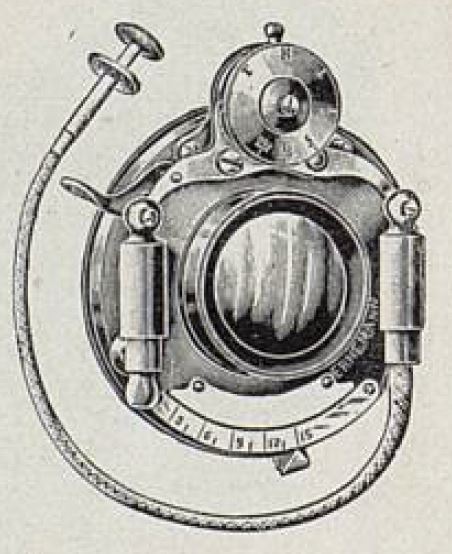

Ernemann Bob I |

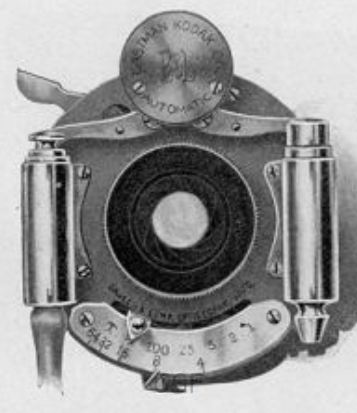

Bausch & Lomb Automatic Shutter |

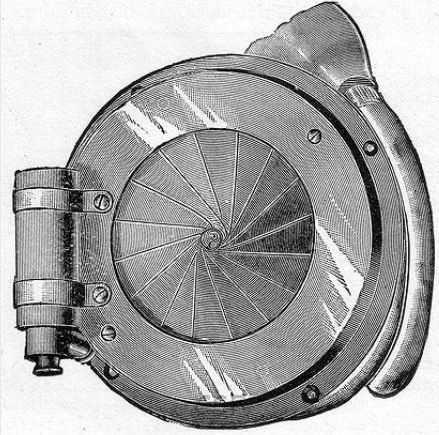

Benther Studio Shutter |

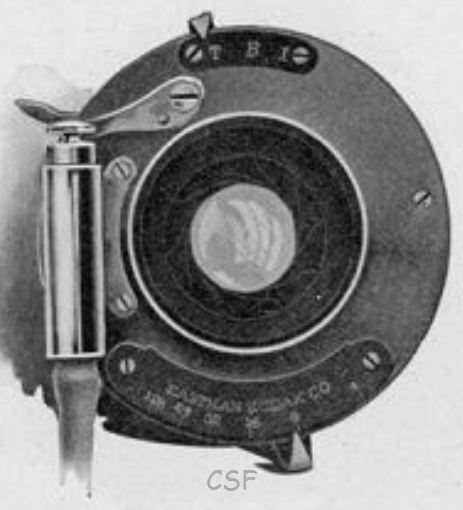

F.P.K. (Bausch & Lomb) Automatic Shutter |

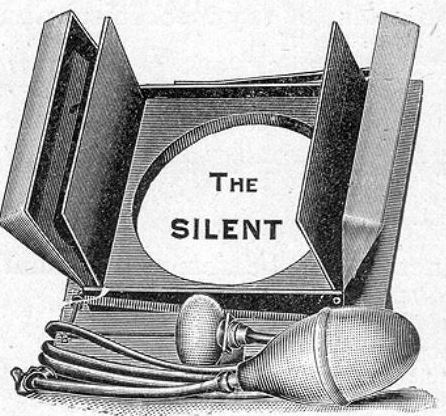

Silent Shutter |

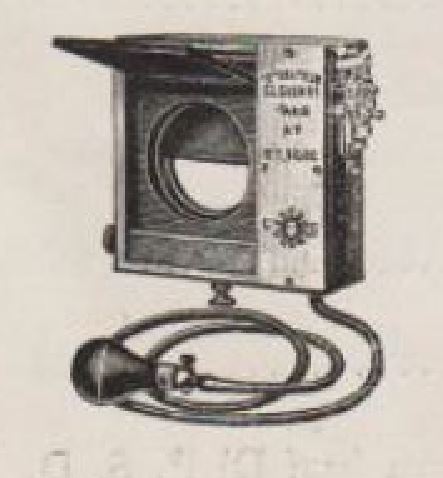

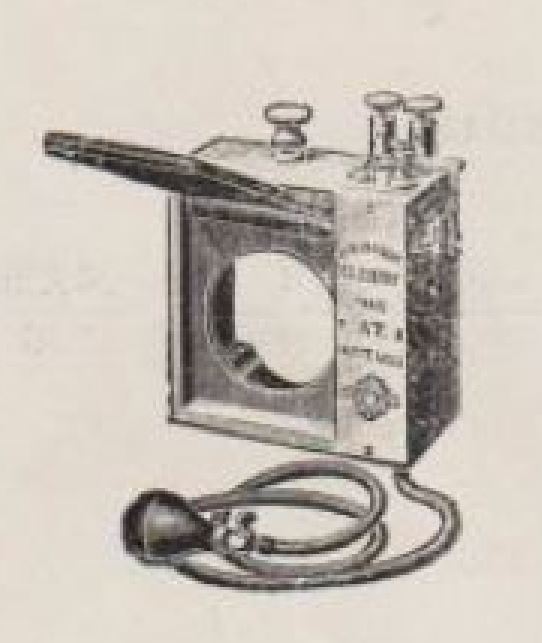

Desconocido | C.L. Guerry | C.L. Guerry Universell II |

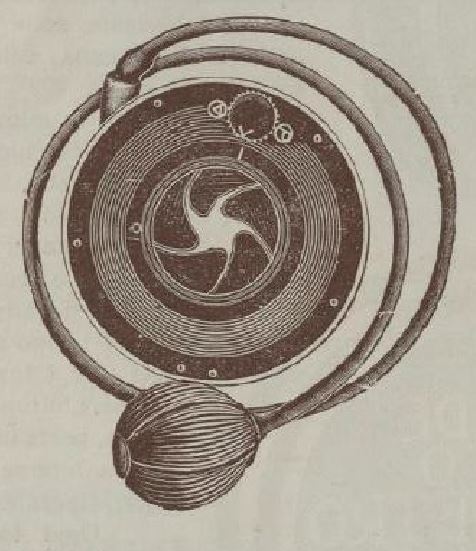

Steinheil Central |
|
P1902~1917 | 1903-1914 | 1903 | 1903-1913 | 1903~1932 | 1903?~1910 | ~1903 | ~1903 | ~1903 |
1904 | ||||||

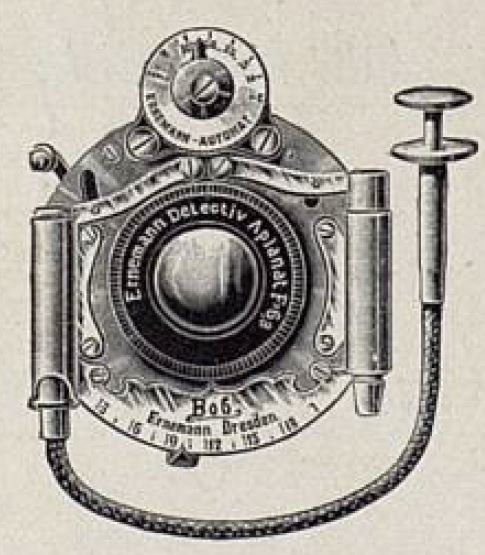

Ernemann Bob II |

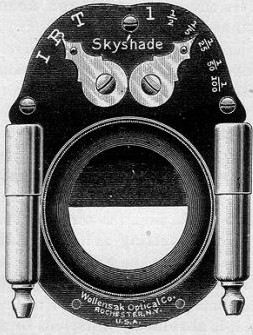

Wollensak Skyshade |

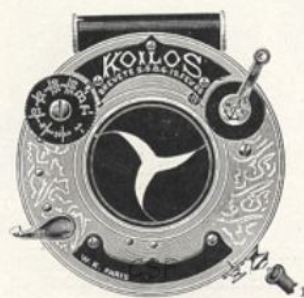

W. Kenngott Koilos |

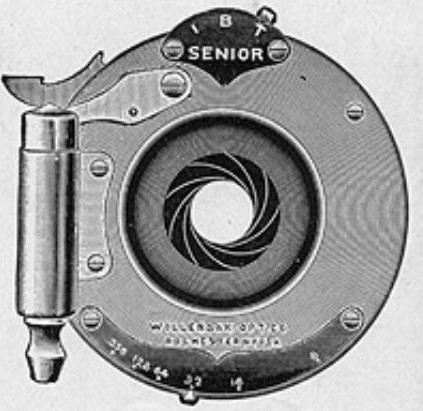

Wollensak Senior |

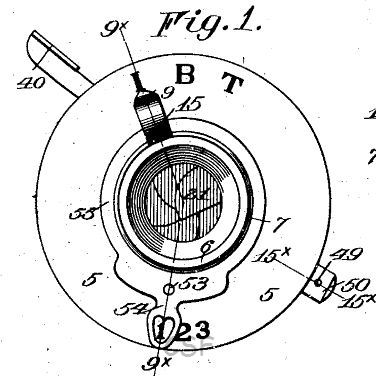

Kodak (F.A.Brownell) Shutter |
Deckel Compound Shutter |
|
1904-1906 | P1905-1912 | P1904~1906/ P1907~1930 |
1904-1912 | P1904 | P1904~1970!! |
1905 | ||||||

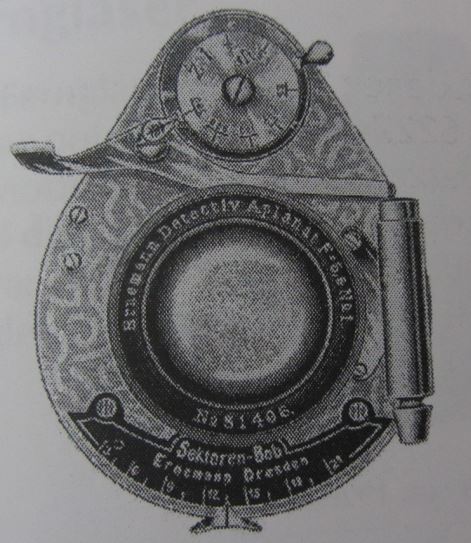

Ernemann Bob X |

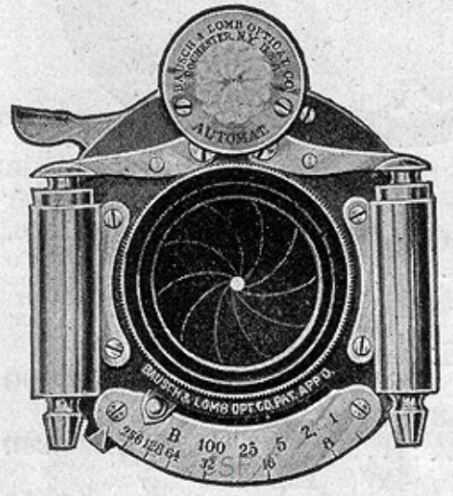

Bausch & Lomb Automat Shutter |

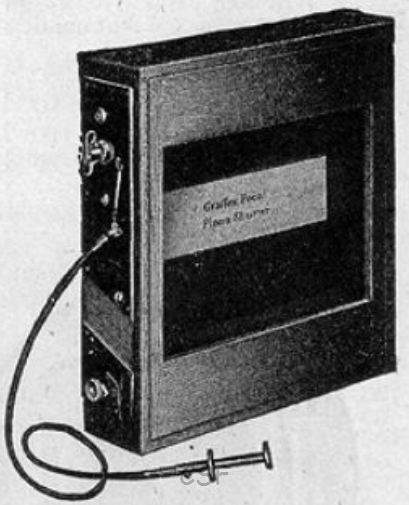

Graflex Focal Plane Shutter |

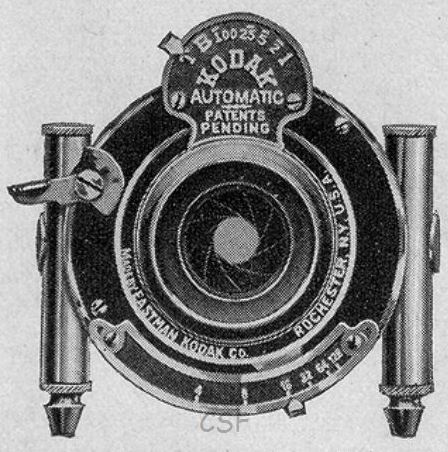

Kodak (F.A.Brownell) Automatic Shutter |

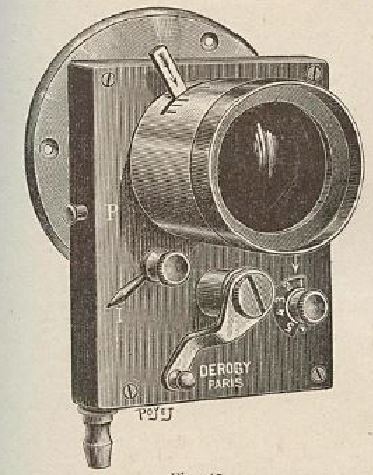

Derogy Le Precis |

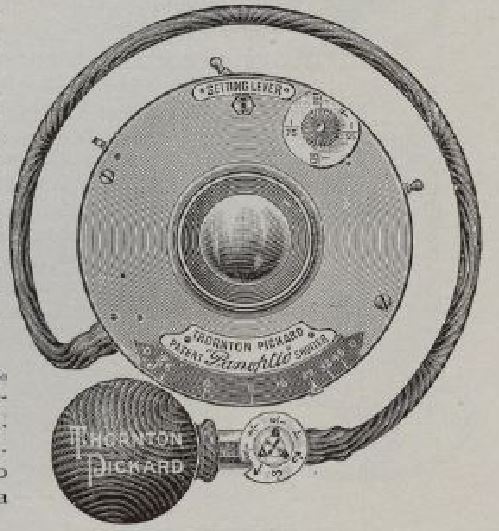

Thornton Pickard Panoptic |
|
~1905-? | 1905-1907 | 1905~1932 | P1905~1917 | ~1905 | P1905 |
1906 | ||

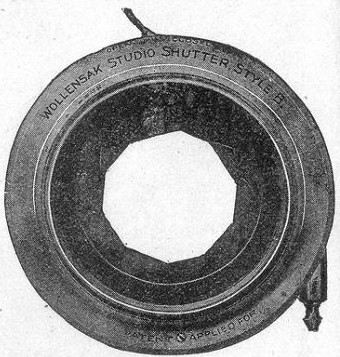

Wollensak Studio |

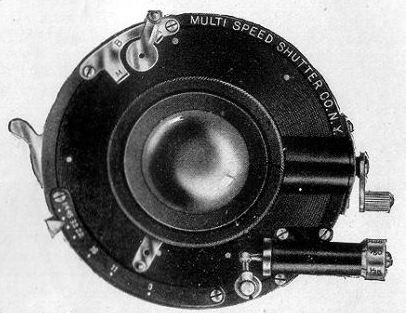

Multispeed Shutter |
|
P1906-1929 | P1906~1913 |
1907 | ||||||

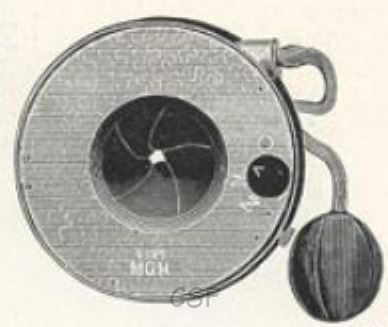

Max Georgen Central Shutter |

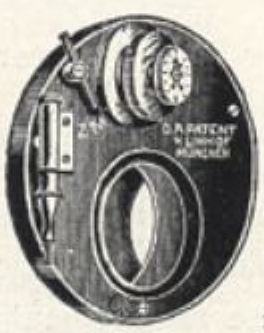

Linhof Shutter |

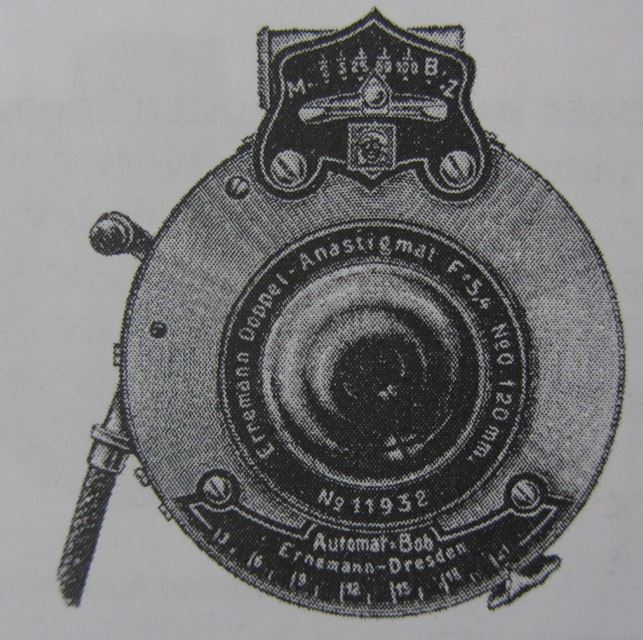

Ernemann Bob Automat |

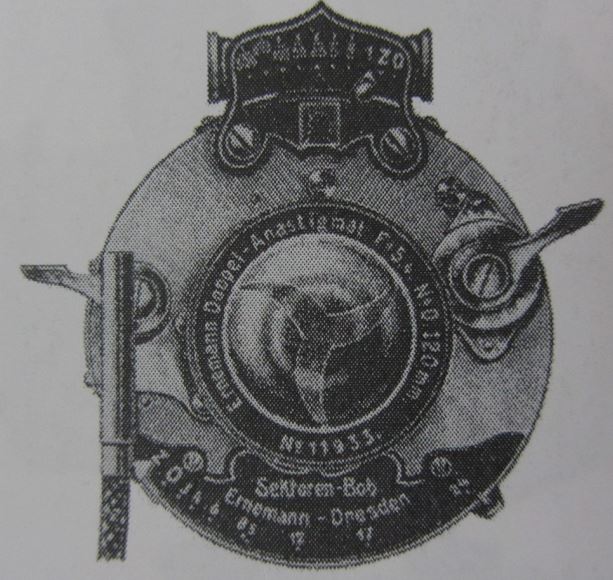

Ernemann Sectoren Bob |

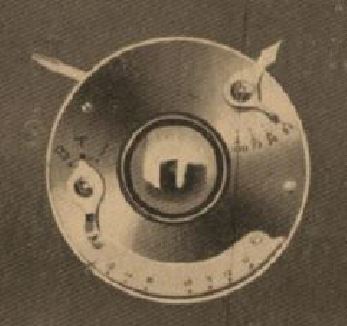

Emil Wünsche Auto |

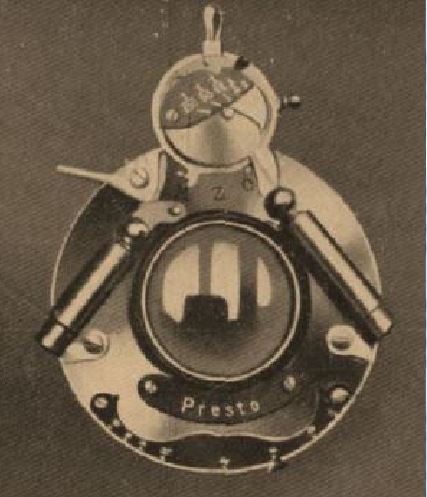

Emil Wünsche Presto |
|
1907 | ~1907 | P1907~1909 | P1907~1909 | ~1907 | ~1907 |
1908 | |||||||

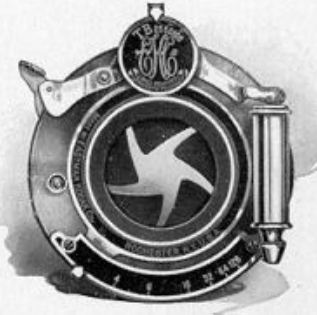

Kodak (P.J.Marks) Ball Bearing Shutter |
Kodak (P.J.Marks) Pocket Automatic |

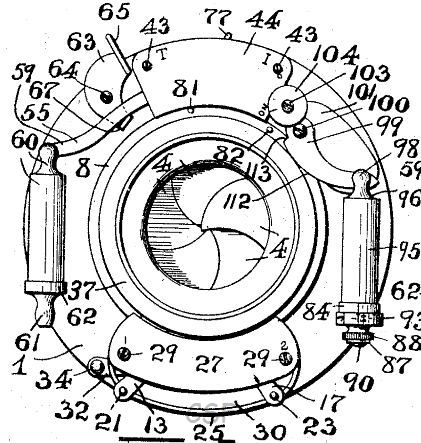

Wollensak Shutter |

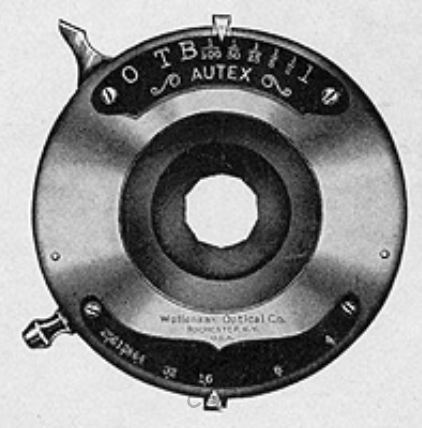

Wollensak Autex (Conley Automatic) |

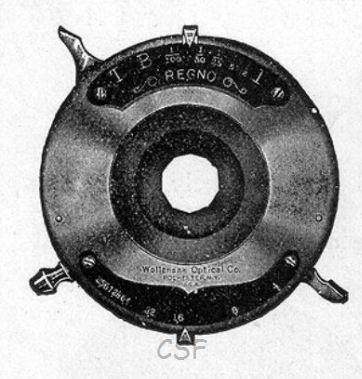

Wollensak Regno (Conley Safety) |

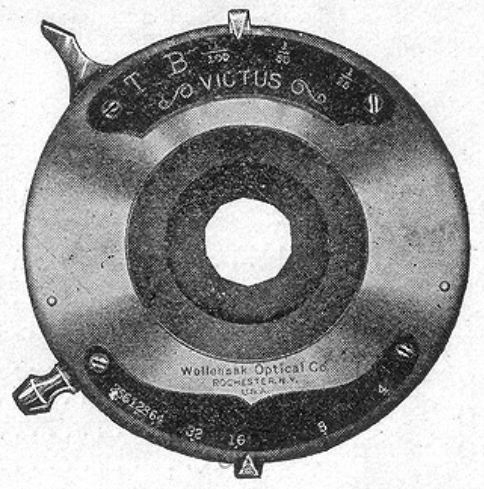

Wollensak Victus (Conley Junior Automatic) |

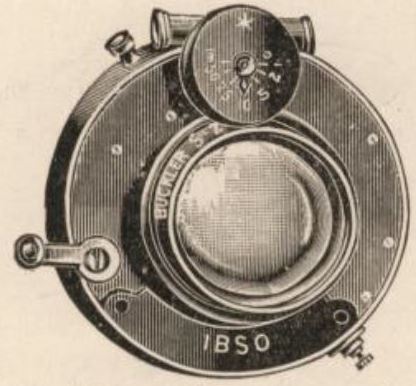

Gauthier IBSO |
|
P1908-1924 | P1908-1914 | P1908 | P1908~1916 | P1908~1918 | P1908~1913 | 1908~1928 |
1909 | ||||||||

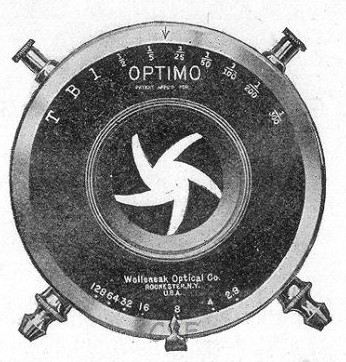

Wollensak Optimo |

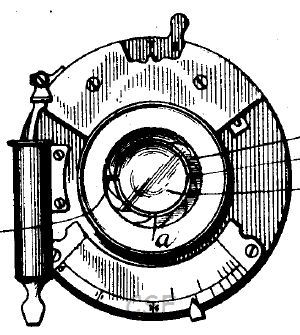

George E. Schuele |

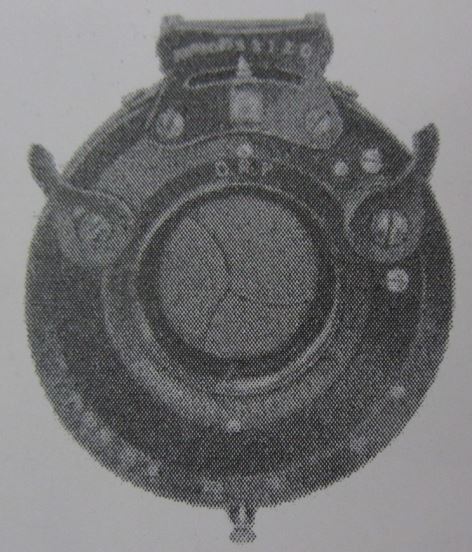

Ernemann Sektoren |

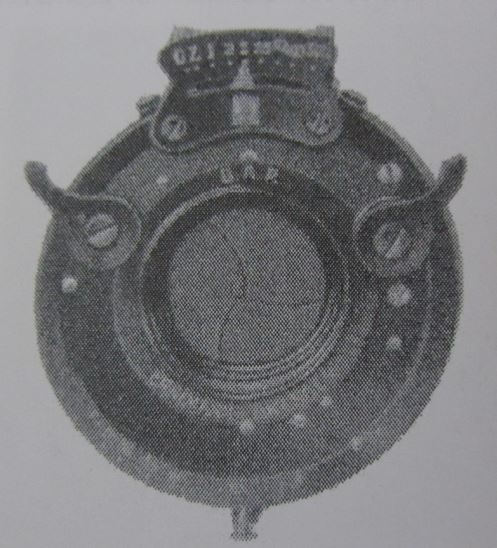

Ernemann Auto Sektoren |

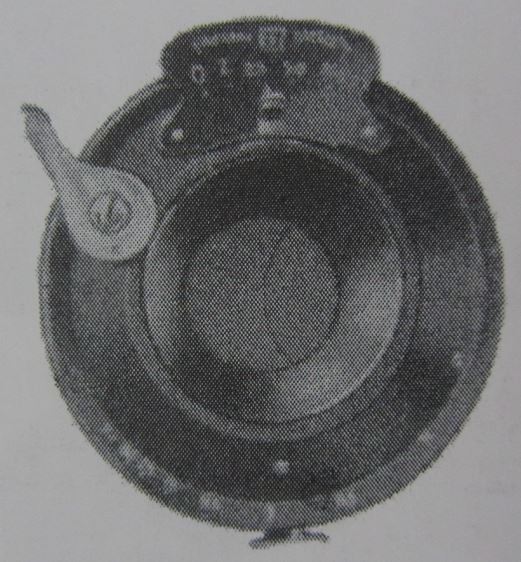

Ernemann Automat Typ A |

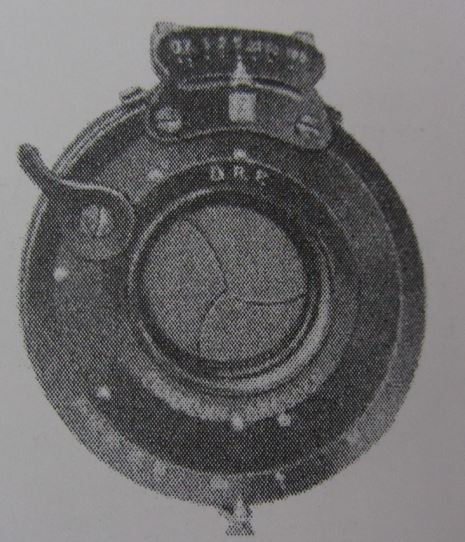

Ernemann Automat Typ B |
ICA Model IX (Hüttig) |

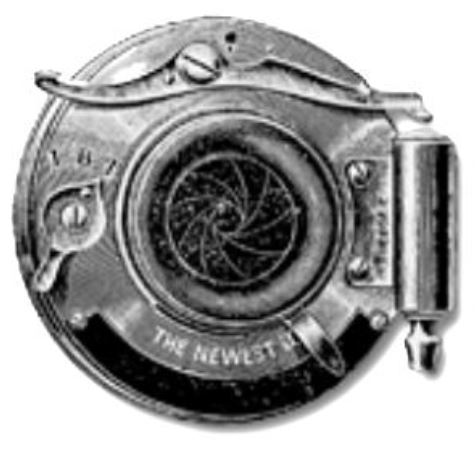

The Newest (Gustave Grégoire) |
|
P1909-1932 | P1909 | ~1909~1920 | ~1909~1920 | ~1909~1920 | ~1909~1920 | ~1909~1912 | ~1909~1912 (P09.01.1911) |
1910 | ||||||
Goerz Tenax |

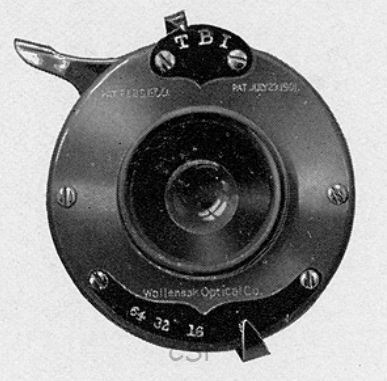

Wollensak TIB |

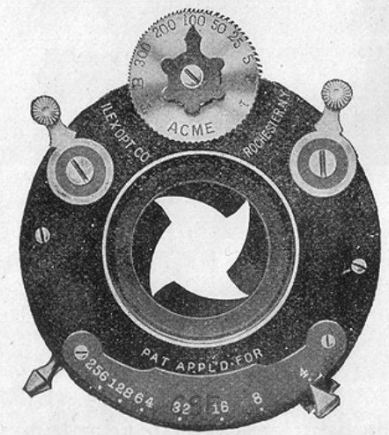

Ilex Acme |

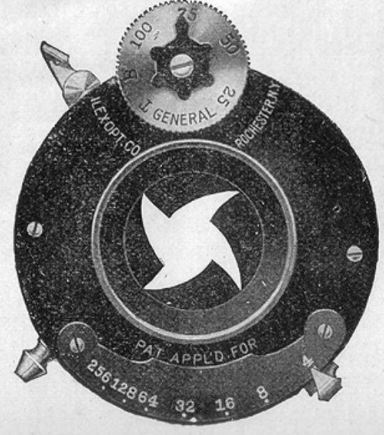

Ilex General |
Ilex General |
Maximal | |
P1909~1926 | P1910-1915 | P1910~1932 | P1910~1936 | P1910~1947 | ~1910~1925 |
1911 | |||||||

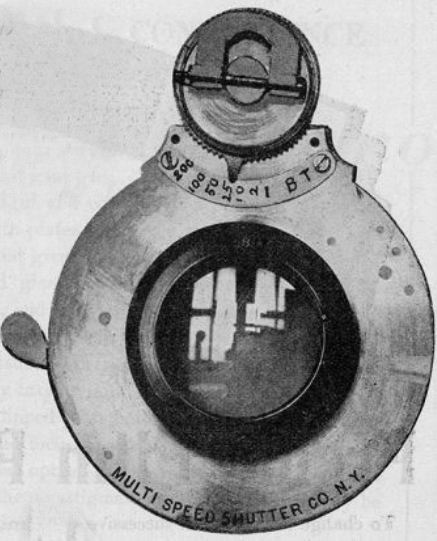

Multi Speed Junior |

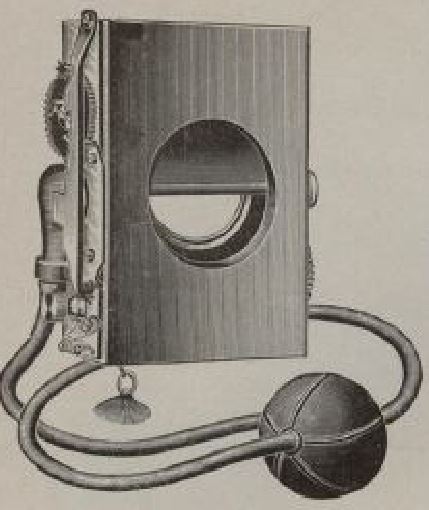

ICA Elegant Mod. I |

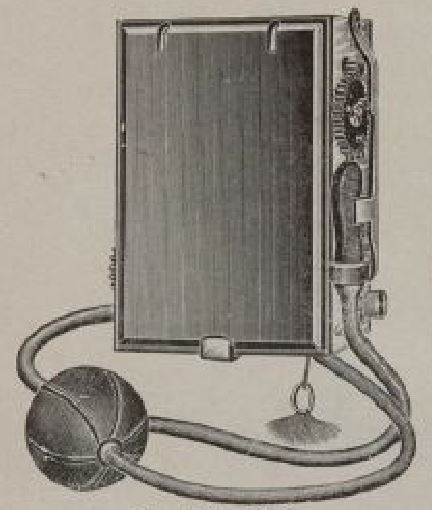

ICA Elegant Mod. II |

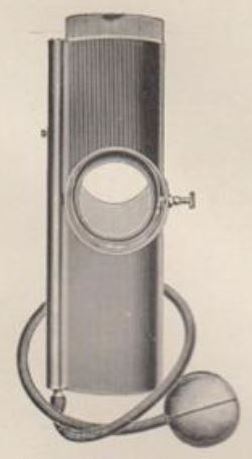

ICA Fall Verschluss |

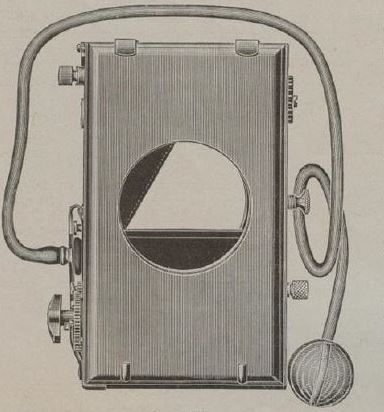

ICA Sylvester |

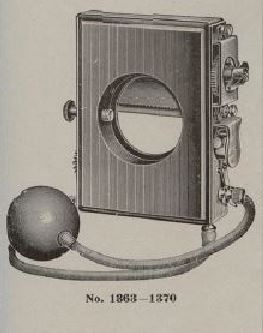

ICA Triplex Mod. III |
ICA Triplex Mod. IV |
|
~1911-1912 | ~1911~1925 | ~1911~1925 | ~1911~1925 | ~1911~1925 | ~1911~1925 | ~1911~1925 |
1912 | ||||||||

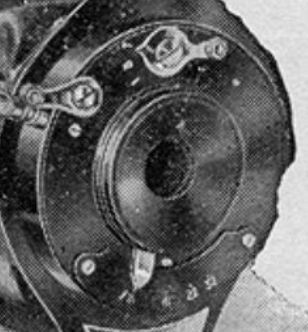

Ensign Simplex Automatic |
Gauthier Vario |
Gauthier Pronto |

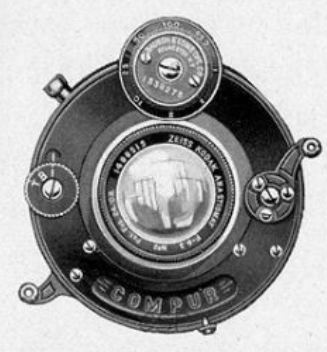

Deckel (C.Bruns) Compur |

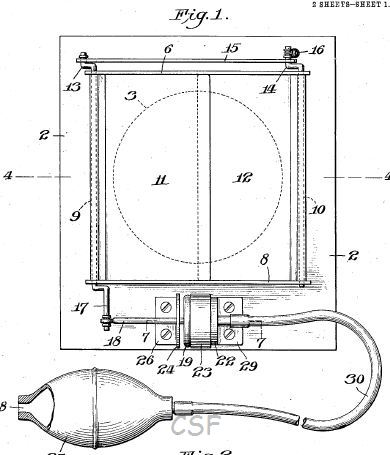

Lipp Shutter |

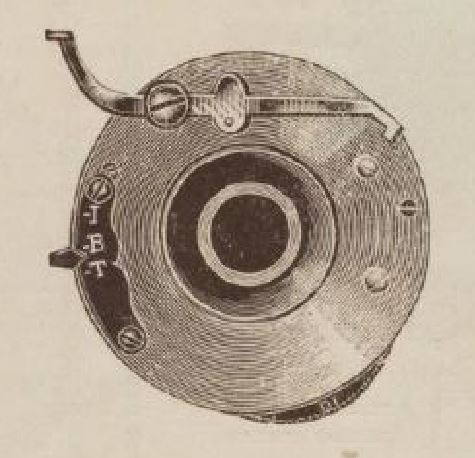

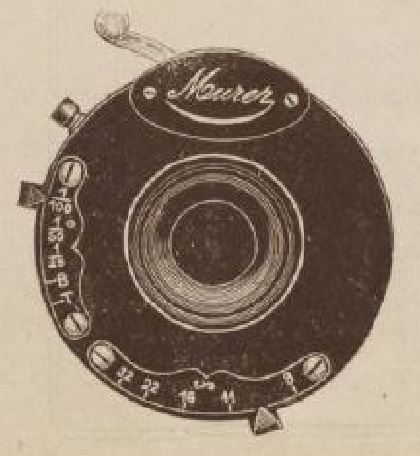

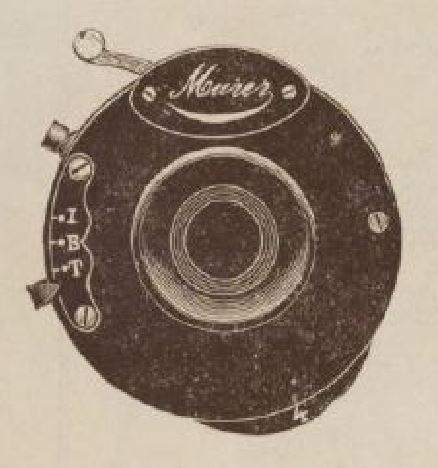

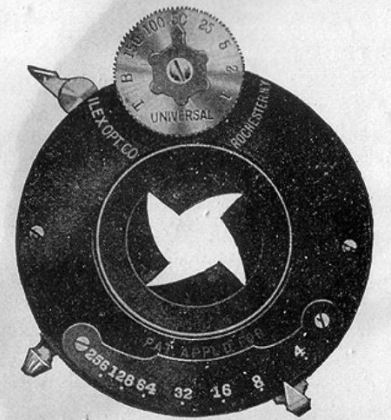

Murer No.0 | Murer No.1 | Murer No.2 | |
~1912-? | (1908?)1912~1959? | 1912~1955? | P1910~1958? | P1912 | ~1912-? | ~1912-? | ~1912-? |
1913 | |||

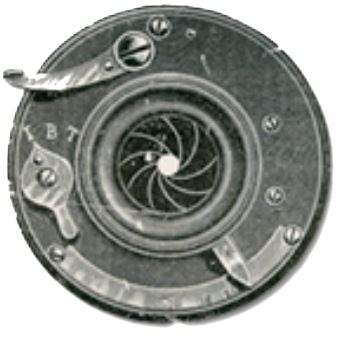

The Newest (Gustave Grégoire) |
Vistar | Vici | |
~1913~? | ~1913~1925 | ~1913-? |
1914 | ||||
Wollensak Auto |

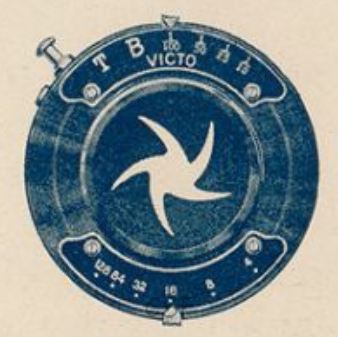

Wollensak Victo |

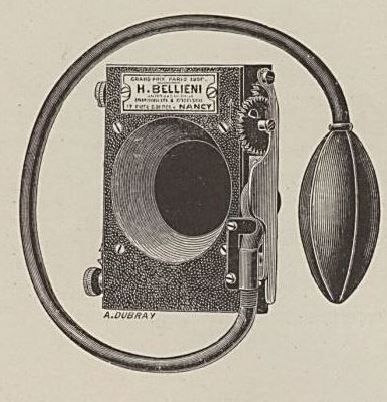

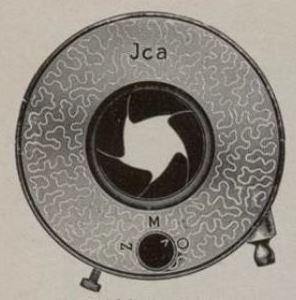

H.Bellieni | ICA Goergen |
|
P1914~1921 | P1914~1921 | ~1914 | ~1914~1921 |
1915 | |||

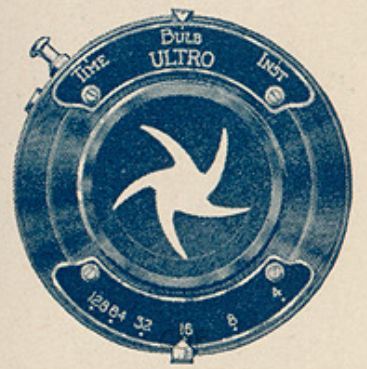

Wollensak Ultro |

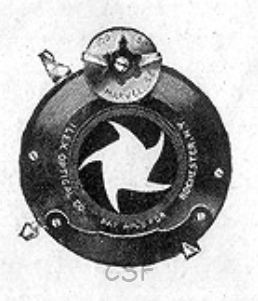

Ilex Marvel |

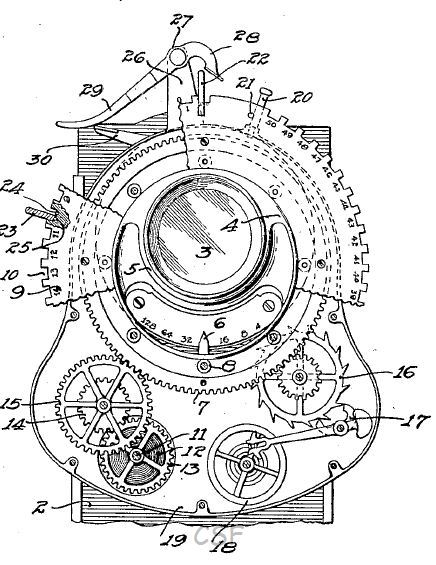

Rolland Mathews |
|
P1914-1920 | ~1915-1925? | P1915 |
1916 | |
Ilex Special |
|
~1916-? |
1919 | ||

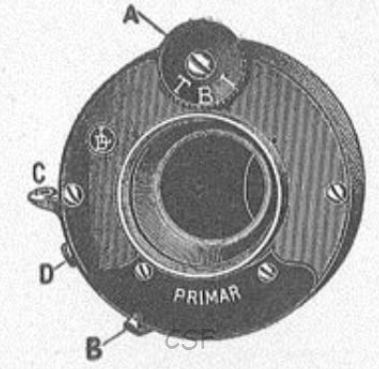

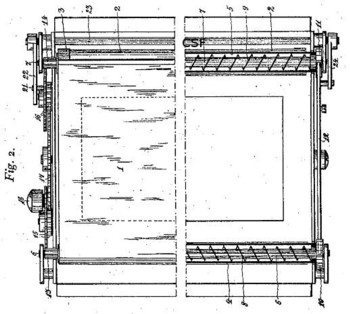

Primar | Ernemann planofocal |
|
~1919-? | P1917~1926? |
1920 | |||

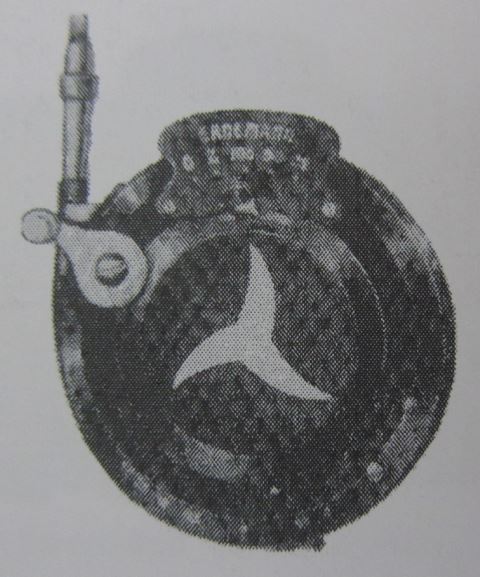

Ernemann Automat Typ A |

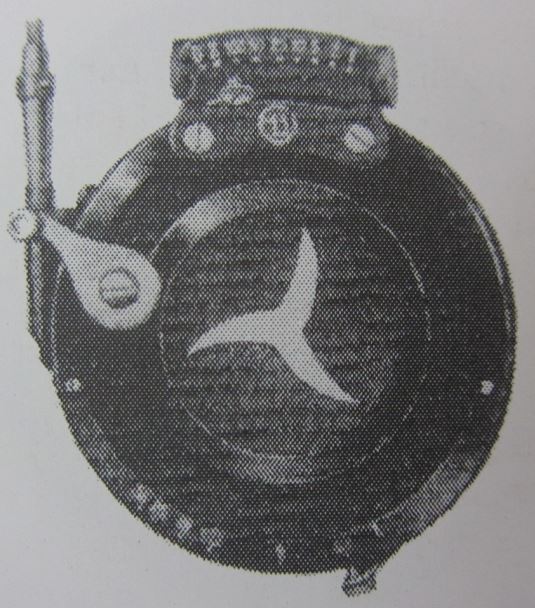

Ernemann Automat Typ B |

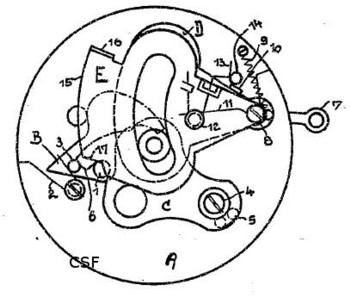

Ernemann Film K Verschluss |
|
~1920~1926 | ~1920~1924 | ~1920~1927 |
1921 | |||||
Kodak Kodamatic |
Wollensak Alphax |

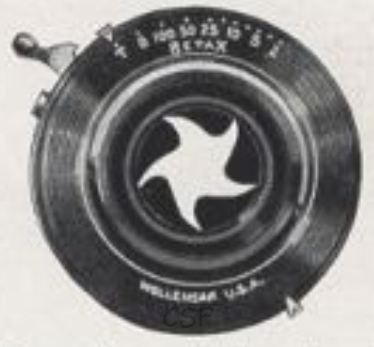

Wollensak Betax |

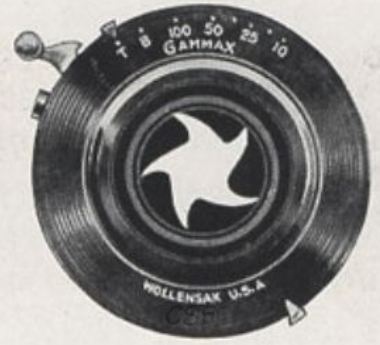

Wollensak Gammax |

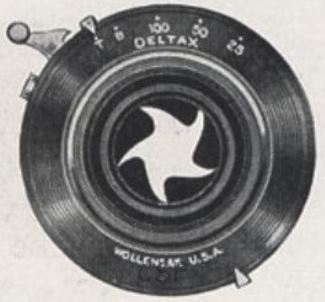

Wollensak Deltax |
|
1921~1949? | P1921~1948 | P1921~1948 | P1921~1936 | P1921~1936 |
1922 | |||

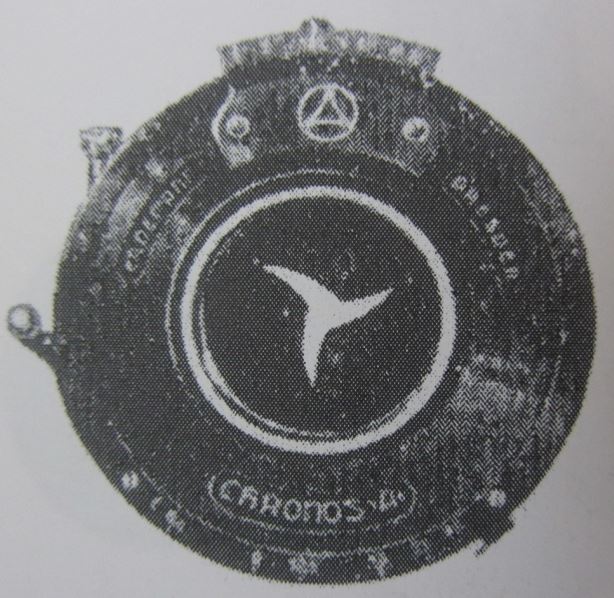

Ernemann Chronos A |

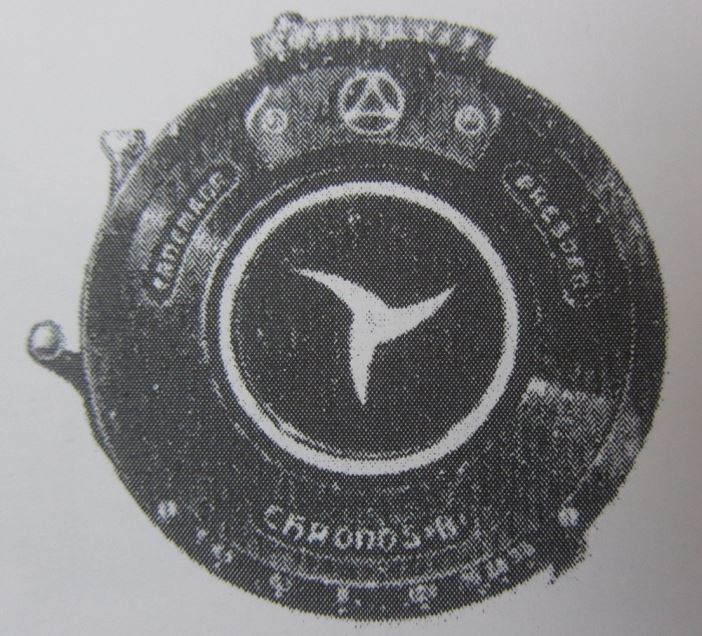

Ernemann Chronos B |

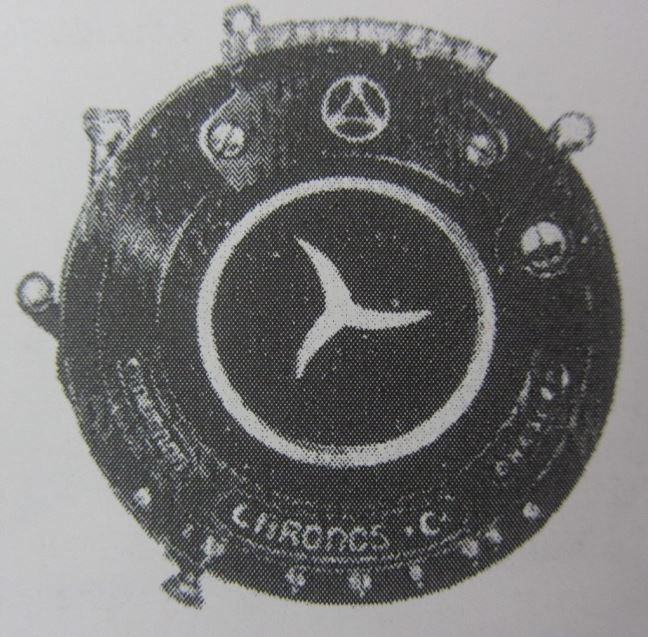

Ernemann Chronos C |
|
~1922~1926 | ~1922~1926 | ~1922~1926 |
1924 | ||

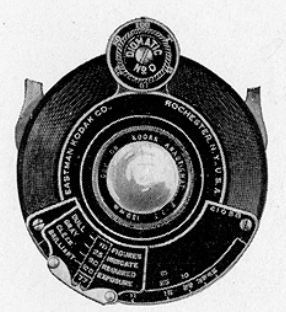

Kodak Diomatic |

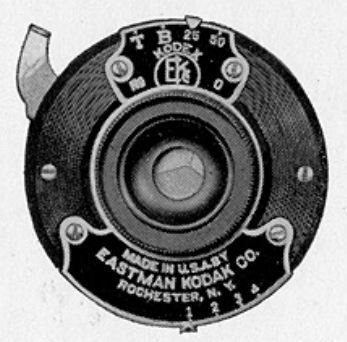

Kodak Kodex |
|
1924~1949? | 1924~1939? |
1924 | |

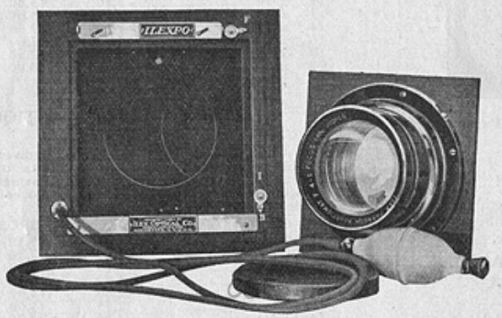

Ilex Ilexpo | |
1925~1932 |
1926 | |||
Gauthier Ibsor |
Kodak Vest Pocket Rotatory |

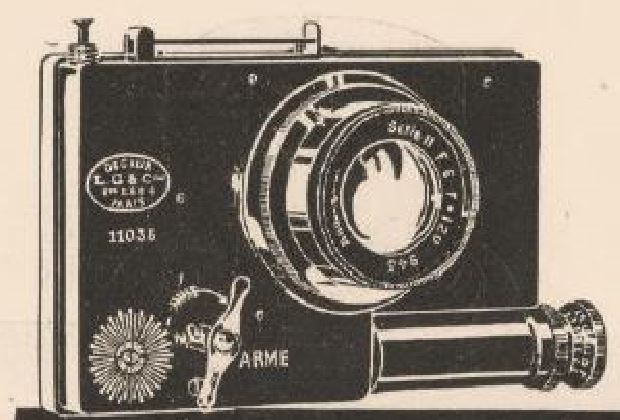

Decaux | |
1926-1935 | 1926~1935 | ~1926 |
1927 | ||||||

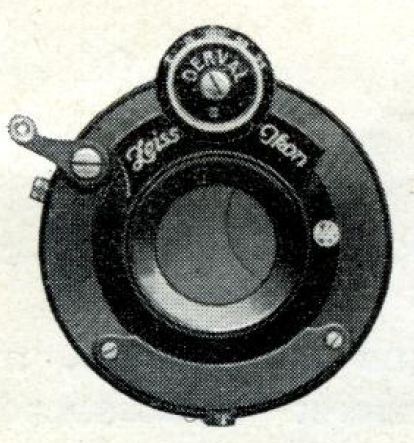

Gauthier Derval |

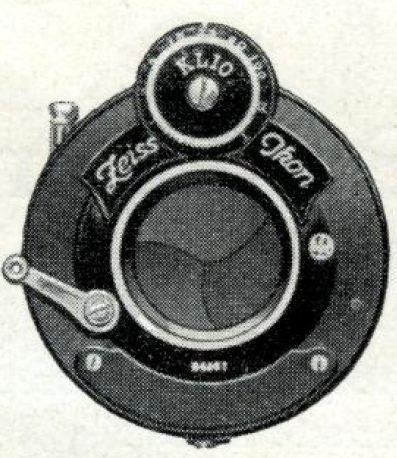

Gauthier Klio |

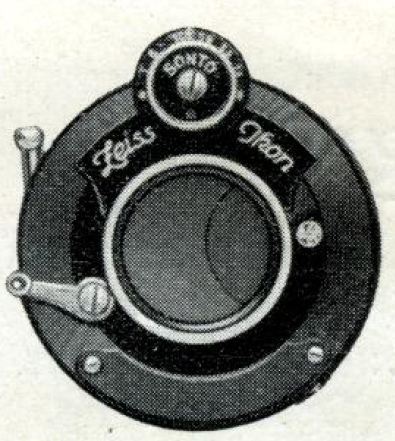

Gauthier Sonto |

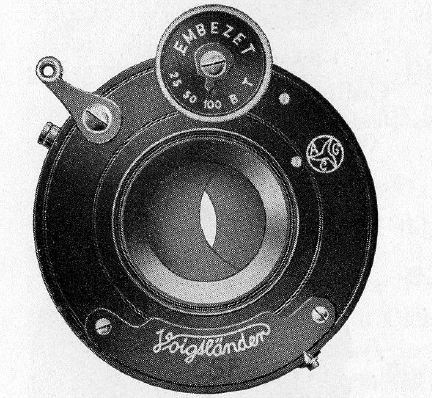

Gauthier Embezet |

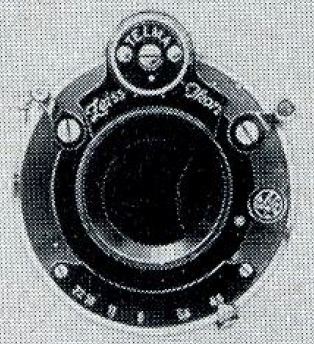

Gauthier Telma |

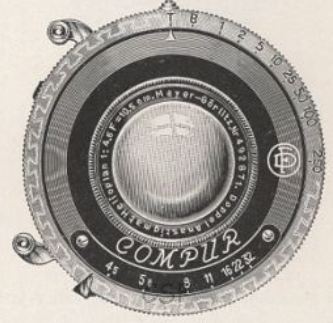

Deckel Ring Compur(S) |
|
~1927~1939? | ~1927~1949? | ~1927~1939? | ~1927~1939? | ~1927~1939? | (P1925!)1927~1960? |
1928 | ||
Gitzo | Gitzo IBT | |
1928(1919?)~? | 1928(1919?)~? |
1929 | ||

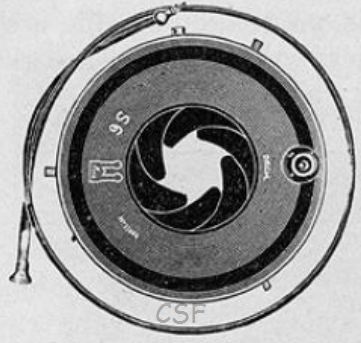

Luc Before Lens Shutter |

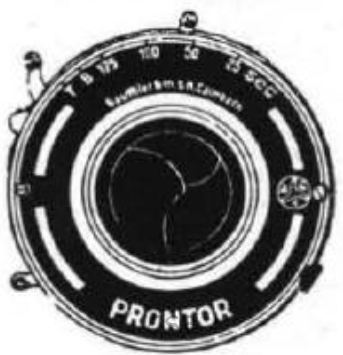

Gauthier Prontor |
|
1929~1932 | ~1929~1955? |
1931 | ||||

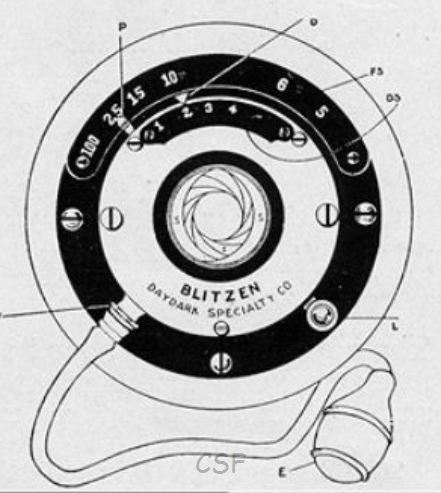

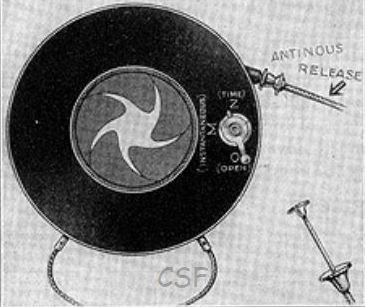

Blitzen | Ingento Flash Front |

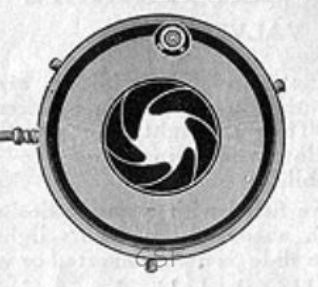

Rexo Front Shutter |

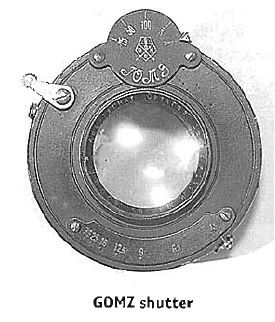

GOMZ Shutter (Copia Gauthier Vario) |
|
1931-? | 1931-? | 1931~1936 | 1931~1939 |
1932 | |
L´Unico | |
~1932 |
1934 | |

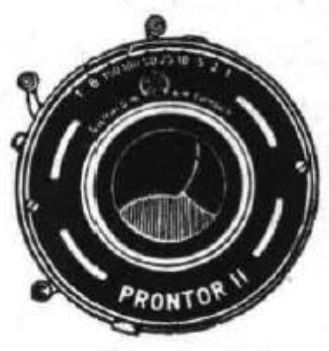

Gauthier Prontor II |
|
1934-? |
1936 | |
Deckel Compur Rapid |
|
P1932~1965? |
1940 | |||

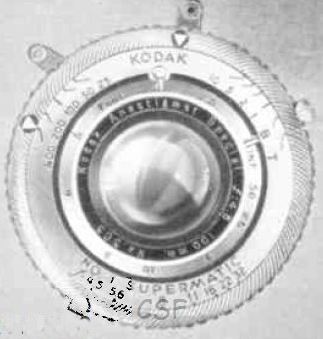

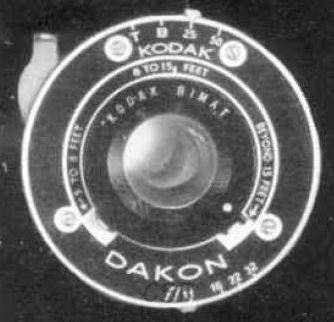

Kodak DAK | Kodak DAKON | Kodak Supermatic |
|
~1940-? | ~1940-? | ~1940-? |
1941 | |

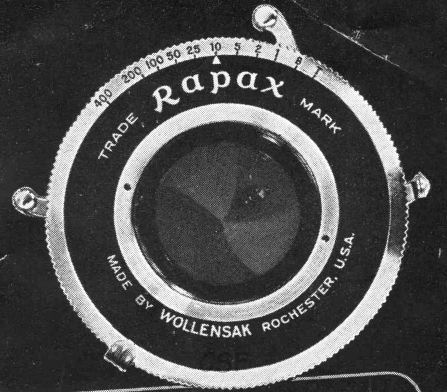

Wollensak Rapax (Graphex) |
|
P1941-1955? |

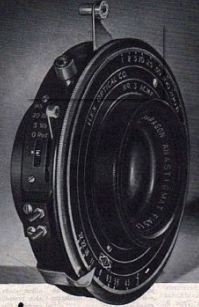

1944 | |
Ilex Synchro | |
1944-? |
1945 | |

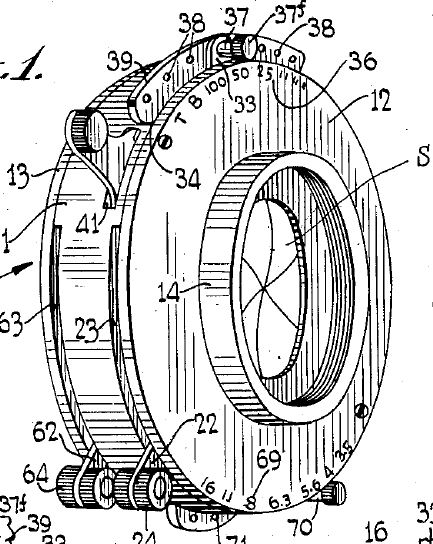

Universal Shutter (Joseph Pignone) |
|
P1945 |
Principales fuentes en internet:
- www.piercevaubel.com
- www.collection-appareils.fr
- www.kl-riess.dk
- ukcamera.com
- throughavintagelens.com
